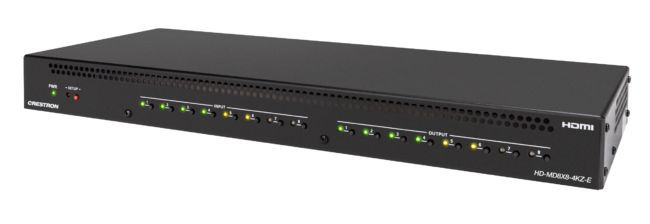

Crestron HD-MD8X8-4KZ-E HDMI Switcher

8x8 4K60 4:4:4 HDR AV Switcher

Ein leistungsstarker 4K60 4: 4: 4 AV-Umschalter für die Rack-Montage. Bietet acht HDMI®-Eingänge und acht HDMI-Ausgänge. Beinhaltet Unterstützung für HDR- (High Dynamic Range) und Dolby Vision®-Videoformate, erweitertes EDID-Management, native Crestron®-Steuerung über Ethernet, XiO Cloud®-Konnektivität und Sicherheit für Unternehmen.

8x8 4K60 4:4:4 HDR AV Switcher

Produktübersicht

Der HD-MD8X8-4KZ-E ist ein 4K60 4: 4: 4 HDR-AV-Umschalter (High Dynamic Range), der eine kostengünstige Lösung für professionelle AV-Anwendungen bietet. Ausgestattet mit acht HDMI®-Eingängen und acht HDMI-Ausgängen bietet der HD-MD8X8-4KZ-E Funktionen wie EDID-Management, HDCP 2.3-Konformität, Sicherheit auf Unternehmensebene und XiO Cloud®-Serviceunterstützung.

4K60 4: 4: 4 und HDR-Unterstützung
Der HD-MD8X8-4KZ-E unterstützt Videoauflösungen bis zu 4K60 mit 4: 4: 4-Farbabtastung. Die Videoformate HDR10, HDR10 + und Dolby Vision® werden ebenfalls unterstützt.

EDID-Management
Der HD-MD8X8-4KZ-E bietet eine umfassende Verwaltung der EDID (Extended Display Identification Data), um sicherzustellen, dass jede Quelle mit der optimalen Auflösung und dem optimalen Format angezeigt wird. Für Anwendungen, die eine benutzerdefinierte Konfiguration erfordern, ermöglicht der HD-MD8X8-4KZ-E die Bewertung des Formats und der Auflösungsfunktionen aller Geräte, die an einen HDMI-Ausgang des Umschalters angeschlossen sind. Der HD-MD8X8-4KZ-E bietet die Möglichkeit, Signale entsprechend dem wünschenswertesten und vorhersehbarsten Verhalten zu konfigurieren.

HDMI Audio De-Embedding
Eingebettetes HDMI-2-Kanal-LPCM-Audio kann aus dem ausgewählten HDMI-Eingang extrahiert und an einen der beiden AUX-Stereo-Audioausgänge übertragen werden. Lautstärkeregelung und Stummschaltung können für jeden HDMI-Ausgang und jeden AUX-Audioausgang unabhängig voneinander konfiguriert werden.

Gerätesteuerung über CEC
Unter der Verwaltung eines Steuerungssystems kann CEC (Consumer Electronics Control) über die HDMI-Verbindungen die Quell- und Anzeigegeräte steuern, sodass möglicherweise keine dedizierten seriellen Kabel oder IR-Sender erforderlich sind. CEC über die HDMI-Ausgänge kann auch das automatische Ein- und Ausschalten der Anzeigegeräte ohne Verwendung eines Steuerungssystems ermöglichen.

Sicherheit für Unternehmen
Der HD-MD8X8-4KZ-E enthält erweiterte Sicherheitsfunktionen und -protokolle. Mit der 802.1X-Authentifizierung, der Verwaltung von Active Directory®-Anmeldeinformationen, der PKI-Authentifizierung, TLS, SSH und HTTPS bietet der HD-MD8X8-4KZ-E einen echten AV-Umschalter für Unternehmen.

Eingebautes Webinterface
Die Konfiguration des HD-MD8X8-4KZ-E kann über die integrierte Weboberfläche erfolgen. Die Konfiguration einer einzelnen Einheit kann auf einen Computer oder ein Mobilgerät heruntergeladen und dann auf mehrere HD-MD8X8-4KZ-E-Einheiten hochgeladen werden, um die Systeminstallation zu vereinfachen.

.AV Framework ™ Technologieunterstützung
Zusätzlich zu einer integrierten Webschnittstelle und Programmierung des Steuerungssystems kann die integrierte .AV Framework-Technologie eines Crestron-Steuerungssystems zur Konfiguration und Steuerung des HD-MD8X8-4KZ-E verwendet werden. Informationen zur .AV Framework-Technologie und den unterstützten Crestron-Steuerungssystemen finden Sie unter www.crestron.com/avframework.

XiO Cloud® Service-Support
Der HD-MD8X8-4KZ-E ist mit dem XiO Cloud-Dienst kompatibel, einer IoT-Plattform (Internet of Things) für die Remote-Bereitstellung, Überwachung und Verwaltung von Crestron-Geräten in einem Unternehmen oder einem gesamten Kundenstamm. Der XiO Cloud-Dienst basiert auf der Microsoft® Azure®-Softwareplattform und verwendet die branchenführende Azure IoT Hub-Technologie. Er ermöglicht Installateuren und IT-Managern, Tausende von Geräten in der Zeit bereitzustellen und zu verwalten, die zuvor für die Verwaltung eines einzelnen Geräts erforderlich war. Im Gegensatz zu anderen Cloud-Lösungen auf der Basis virtueller Maschinen bieten Azure-Dienste unbegrenzte Skalierbarkeit, um den ständig wachsenden Anforderungen eines Unternehmens gerecht zu werden. Weitere Informationen finden Sie unter www.crestron.com/xiocloud.

1 RU Rack-montierbares Design
Der HD-MD8X8-4KZ-E kann mit den mitgelieferten Rack-Ohren in ein 19-Zoll-EIA-Gerätegestell eingebaut werden. Das Gerät belegt 1 HE Rackplatz.

Hauptmerkmale
4K60 4: 4: 4 digitaler AV-Umschalter
Videoformate HDR10, HDR10 + und Dolby Vision®
Acht HDMI®-Eingänge und acht HDMI-Ausgänge
EDID-Management
HDCP 2.3-Konformität
De-Einbettung von HDMI-Audio
Gerätesteuerung über CEC
Sicherheit für Unternehmen
Eingebaute Weboberfläche
Kompatibilität mit Steuerungssystemen von Crestron® 3-Series® oder höher
.AV Framework ™ Technologieunterstützung
XiO Cloud®-Serviceunterstützung
1 RU-Rack-Design
100-240 VAC Netzteil enthalten

Lieferumfang und technische Daten

Video
Eingangssignaltypen HDMI mit HDR10, HDR10 +, Dolby Vision, Deep Color, 4K60 4: 4: 4-Unterstützung1, 2 (kompatibel mit DVI- und Dual-Mode DisplayPort ™ -Schnittstelle3)
Ausgangssignaltypen HDMI mit HDR10, HDR10 +, Dolby Vision, Deep Color und 4K60 4: 4: 4-Unterstützung1, 2 (DVI-kompatibel4)
Switcher 8x4 digitaler AV-Switcher
Kopierschutz HDCP 2.3

Audio - Allgemein
Digital-Analog-Wandlung 24-Bit 48 kHz
Frequenzgang ± 0,5 dB, 20 Hz bis 20 kHz
THD + N <0,005%, 1 kHz, 10 dBV S / N-Verhältnis> 95 dB, 10 dBV, 20 Hz bis 20 kHz, A-gewichtet
Übersprechen ≤ 90 dB, 1 kHz, nur für mehrere Eingänge
Stereotrennung ≤ 80 dB, 20 Hz bis 20 kHz

Audio - Quelleneingänge
Eingangssignaltyp HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3)
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS HD® Hochauflösend, DTS-HD Master Audio, DTS: X®, LPCM bis zu 8 Kanäle

Audio - Digitalausgang
Ausgangssignaltyp HDMI
Formate Dolby Digital, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-ES, DTS 96/24, DTS HD Hochauflösend, DTS-HD Master Audio, DTS: X, LPCM mit bis zu 8 Kanälen
Einstellbereich der Quelle -80 dB bis +20 dB plus Stummschaltung
Master Volume -80 dB bis +20 dB Einstellbereich plus Stummschaltung
Audio - Analoger Leitungsausgang
Ausgangssignaltyp / -format Stereo 2-Kanal
Lautstärkeregler -80 dB bis +20 dB Einstellbereich sowie Mute, Mono und Stereo

Kommunikation
Ethernet 100/1000 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, DHCP, Einrichtung und Steuerung des Webbrowsers, Integration des Crestron-Steuerungssystems, IEEE 802.1X, sicheres CIP, Authentifizierung, SSH / SSL, TLS
USB Zum Laden der Firmware und zum Konfigurationsmanagement sowie zur Stromversorgung eines USB-Geräts
HDMI HDCP 2.3, EDID, CEC

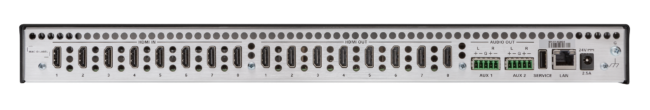

Anschlüsse
HDMI IN 1-8 (8) 19-poliger Typ A-Stecker, Buchse;
Digitaler HDMI-Video- / Audioeingang (DVI- und Dual-Mode DisplayPort-Schnittstelle kompatibel3)
HDMI OUT 1-4 (4) 19-poliger Typ A-Stecker, Buchse;
HDMI digitaler Video- / Audioausgang (DVI-kompatibel4)
AUDIO OUT, AUX 1-2 (2) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrischer / unsymmetrischer Audioausgang mit Stereo-Line-Pegel;
Ausgangsimpedanz: <100 Ohm;
Maximaler Ausgangspegel: 4 Veff symmetrisch, 2 Veff unsymmetrisch
LAN (1) 8-poliger RJ-45-Stecker, Buchse;
100BASE-TX / 1000BASE-T Ethernet-Port
24 VDC 2,5 A (1) 2,1 x 5,5 mm Gleichstromstecker;
24 VDC Stromversorgung;
PW-2420RU Netzteil enthalten
SERVICE (1) USB Typ A-Buchse;
Zum Laden der Firmware und zum Konfigurationsmanagement;
Kann ein USB-Gerät auch mit bis zu 5 V 500 mA versorgen
G (1) 6-32 Schraube, Gehäusemasse

Bedienelemente und Anzeigen
PWR (1) LED. Gelb zeigt an, dass das Gerät startet. Grün zeigt an, dass das Gerät betriebsbereit ist.
EINGANG 1-8 (8) Drucktasten zur manuellen Eingangsauswahl und (8) LEDs. Grün zeigt an, dass der entsprechende Eingang zu einem Ausgang geleitet wird.
Gelb zeigt an, dass eine Quelle am entsprechenden Eingang erkannt, aber nicht an einen Ausgang weitergeleitet wird.
AUSGANG 1-4 (4) Drucktasten für die manuelle Auswahl des Ausgangs und (4) LEDs. Grün zeigt an, dass ein Display oder ein anderes Zielgerät erkannt wird und der entsprechende Ausgang Video überträgt. Gelb zeigt an, dass ein Display oder ein anderes Zielgerät erkannt wird, aber kein Video an den entsprechenden Ausgang weitergeleitet wird.
SETUP (1) Rote LED und (1) Drucktaste zur Anzeige der IP-Adresse an den angeschlossenen HDMI-Ausgängen
Ethernet (2) -LEDs am RJ-45-LAN-Anschluss.
Verbindungsstatus-LED: Grün zeigt an, dass eine 100BASE-TX-Verbindung hergestellt wurde. Gelb zeigt an, dass eine 1000BASE-T-Verbindung hergestellt wurde.
Ethernet-Aktivitäts-LED: Gelb blinkend zeigt Ethernet-Aktivität an.

Leistung
Netzteil (im Lieferumfang enthalten) Eingang: maximal 1,3 A bei 100-240 VAC, 50/60 Hz;
Ausgang: 2,5 A bei 24 VDC;
Modell: PW-2420RU
Leistungsaufnahme 21 W typisch

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 72 BTU / h typisch
Akustisches Rauschen 33,55 dBA typisch

Konstruktion
Chassis Metall, schwarz lackiert, belüftete Seiten
Montage 1 RU 19-Zoll-Rack-Montage (inklusive Rack-Ohren)

Maße
Höhe 44 mm
Breite 441 mm (17,33 Zoll) ohne Zahnstangenohren
Tiefe 179 mm

Gewicht
2,37 kg

Beachtung
Regulierungsmodell M201946002
Bureau Veritas Gelistet für digitale Geräte der Klasse B der USA und Kanadas, IC, CE, FCC Teil 15
