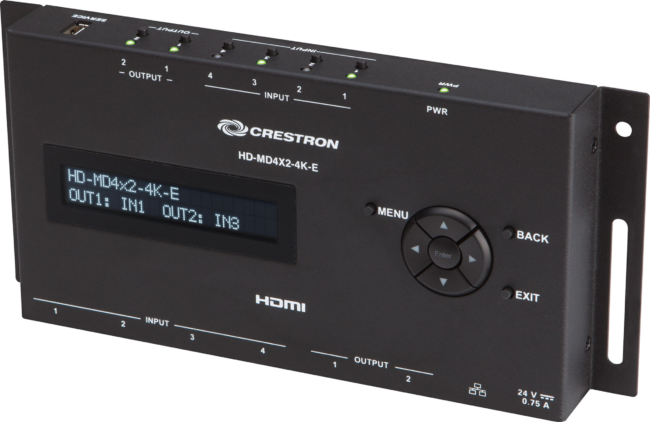

Crestron HD-MD4X2-4K-E Signalumschalter

4x2 4K HDMI® Switcher

Ein leistungsstarker, oberflächenmontierbarer 4K / 60-Signalumschalter mit vier HDMI®-Eingängen und zwei HDMI-Ausgängen, 4x2-Matrixumschaltung, erweitertem EDID-Management, QuickSwitch HD®-Technologie und nativer Crestron®-Steuerung über Ethernet.

4x2 4K HDMI® Switcher für HDMI-Signale mit 4 Eingängen und 2 Ausgängen

Produktübersicht

Der Crestron® HD-MD4X2-4K-E ist ein einfach zu bedienender, ultrahochauflösender Signalumschalter mit vier HDMI®-Eingängen und zwei HDMI-Ausgängen. Es verarbeitet Full HD 1080p-, Ultra HD-, 2K- und 4K-Videosignale mit Unterstützung für HDCP, 3D, Deep Color und 7.1-Audio mit hoher Bitrate. Der Betrieb wird über die integrierten Steuerelemente, einen Webbrowser oder ein Crestron-Steuerungssystem aktiviert. Die vereinfachte Einrichtung wird über das OLED-Display auf der Vorderseite oder einen Webbrowser erleichtert.

4K Ultra HD
Die Unterstützung von 4K-Videos durch HD-MD4X2-4K-E ist für die Verwendung mit UHD- und 4K-DCI-Displays und -Quellen der neuesten Generation sowie mit Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA von entscheidender Bedeutung.

QuickSwitch HD® Technologie
Digitale Mediensignale werden normalerweise verschlüsselt, um sie vor unbefugtem Betrachten zu schützen. Nach der Authentifizierung von Anzeigen oder Signalprozessoren muss ein Quellgerät einen Schlüssel ausgeben, bevor ein Ausgangssignal ausgegeben wird. Die Crestron QuickSwitch HD-Technologie verwaltet diese Schlüssel, um ein schnelles, zuverlässiges Umschalten und Immunität gegen durch Schlüsselauthentifizierung verursachte Stromausfälle zu gewährleisten.

HINWEIS: Für die QuickSwitch HD-Technologie muss ein skalierender HDMI-Ausgang verwendet werden, der auf DigitalMedia-Geräten wie DM-RMC-4KZ-SCALER-C und DMC-4KZ-HDO verfügbar ist.

EDID-Formatverwaltung
Um sicherzustellen, dass jede Quelle in ihrer optimalen Auflösung und ihrem optimalen Format angezeigt wird, bietet der HD-MD4X2-4K-E eine umfassende Verwaltung der EDID-Informationen (Extended Display Identification Data). Für Anwendungen, die eine benutzerdefinierte Konfiguration erfordern, ermöglicht der HD-MD4X2-4K-E eine einfache Beurteilung des Formats und der Auflösungsfunktionen jedes Geräts, wobei die Signale entsprechend konfiguriert werden können.

Low-Profile-Installation
Der HD-MD4X2-4K-E lässt sich bequem an einer Wand oder einer anderen ebenen Fläche befestigen. Mit einer Tiefe von etwas mehr als einem Zoll passt es problemlos hinter ein Flachbildschirmdisplay oder unter einen Tisch. Es kann auch auf ein Gestellregal gestellt oder an einer einzelnen Gestellschiene befestigt werden.

Hauptmerkmale
4x2 ultrahochauflösender digitaler 4K / 60-AV-Umschalter
Für den eigenständigen Gebrauch oder als Teil eines vollständig integrierten Crestron®-Systems
Voll funktionsfähig mit integrierten Steuerelementen, einem Webbrowser oder einem Crestron-Steuerungssystem
Vereinfachte Einrichtung über das OLED-Display auf der Vorderseite oder den Webbrowser
Vier HDMI®-Eingänge und zwei unabhängige HDMI-Ausgänge
DVI- und DisplayPort-Multimode-kompatibel [1]
Die QuickSwitch HD®-Technologie verwaltet HDCP-Schlüssel für schnelles und zuverlässiges Umschalten
Umfassende integrierte EDID-Konfigurationstools
Verarbeitet Dolby® TrueHD, DTS-HD® und unkomprimiertes lineares 7.1-PCM-Audio
Hochgeschwindigkeits-Ethernet-LAN-Verbindung
Kompaktes, flaches Design für die Oberflächenmontage
Universal 100-240V externes Netzteil enthalten

Lieferumfang und technische Daten

Eigenschaften
4x2 digitaler AV-Umschalter, QuickSwitch HD®-Technologie, Einrichtung und Steuerung des lokalen oder Webbrowsers, Crestron® steuerbar

Video
Eingangssignaltypen HDMI® mit Deep Color, 3D und 4K (DVI & DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI-kompatibel)

Audio
Eingangssignaltypen HDMI (DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, DTS®, DTS-ES, DTS 96/24, DTS-HD hochauflösend, DTS-HD Master Audio ™, LPCM mit bis zu 8 Kanälen

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, DHCP, Einrichtung und Steuerung des Webbrowsers, Integration des Crestron-Steuerungssystems
USB Nur zur Verwendung im Werk
HDMI HDCP, EDID
HINWEIS: Unterstützt die Verwaltung von EDID

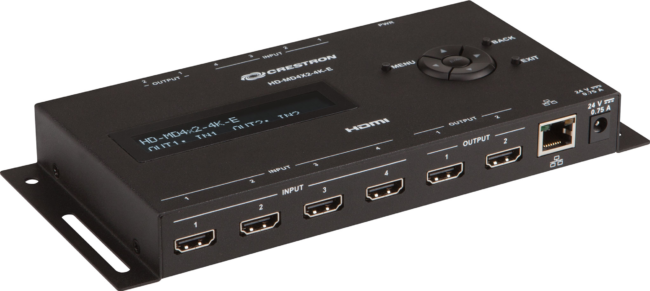

Anschlüsse
EINGANG 1 - 4 (4) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioeingänge;
Unterstützt auch DVI und DisplayPort Multimode
AUSGANG 1 - 2 (2) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioausgänge;
Unterstützt auch DVI
LAN (1) 8-Draht-RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss
24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2407WU Netzteil enthalten
SERVICE (1) USB Typ A Buchse;
Nur zur Verwendung im Werk

Anzeige
Anzeigetyp 2x20 Zeichen alphanumerische OLED
Funktionen Zeigt Setup- und Konfigurationsmenüs, Signalinformationen und anpassbare Eingabenamen an

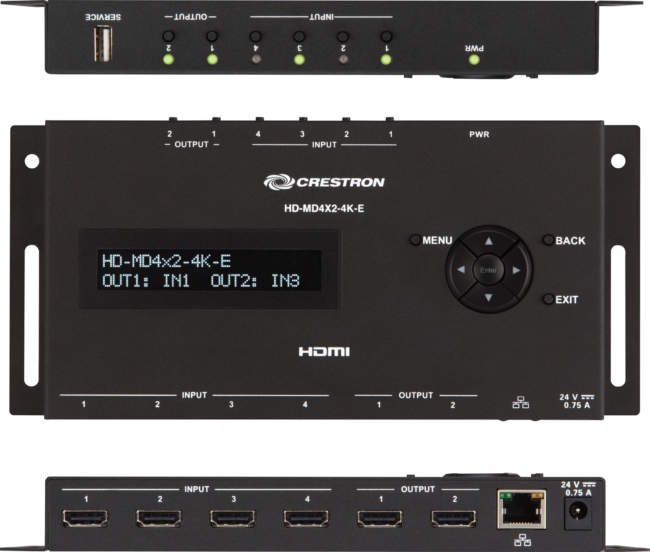

Bedienelemente und Anzeigen
Die Taste MENU (1) öffnet das Setup-Menü
Λ, V, <,> (4) Drucktasten zur Menüführung und Parametereinstellung
Drücken Sie die Taste (1), um eine Änderung vorzunehmen
Die Taste BACK (1) schaltet das Menü um eine Ebene zurück
Drücken Sie die Taste EXIT (1), um das Menü zu verlassen
Die zweifarbige grüne / gelbe PWR (1) -LED zeigt die vom Netzteil gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
EINGANG 1 - 4 (4) Drucktasten für die Eingangsauswahl und (4) zweifarbige grün / gelbe LEDs, um anzuzeigen, welcher Eingang gerade geroutet wird oder die Ausgangsauswahl ansteht, und Signalpräsenz an jedem entsprechenden Eingang
AUSGANG 1 - 2 (2) Drucktasten zur Auswahl des Ausgangs und (2) zweifarbige grün / gelbe LEDs zur Anzeige der Senkenerkennung und des Signals an jedem entsprechenden HDMI-Ausgang
LAN (2) -LEDs, gelbe LED zeigt Ethernet-Aktivität an, grüne LED zeigt den Ethernet-Verbindungsstatus an

Strombedarf
Netzteil 0,75 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2407WU enthalten

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Gehäuse
Chassis Metall, schwarz lackiert, mit (2) integrierten Montageflanschen
Montage Freistehend, oberflächenmontiert oder an einer einzelnen Rackschiene befestigen

Maße
Höhe 104 mm
Breite 221 mm (8,68 Zoll)
Tiefe 28 mm

Gewicht
0,62 kg (1,35 lb)

Datenblatt als PDF zum Download
