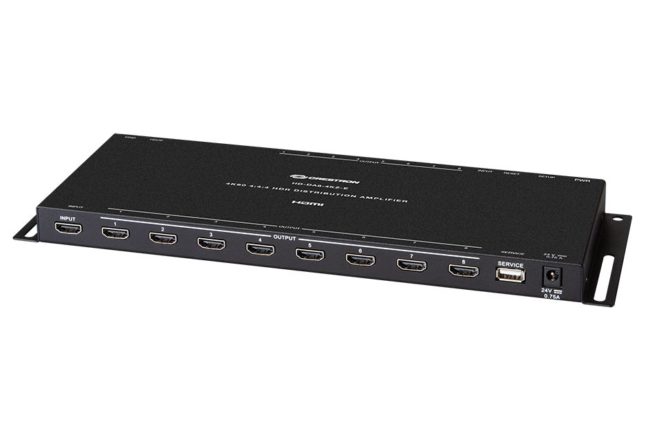

Crestron HD-DA8-4KZ-E Verteilungsverstärker

1: 8 HDMI® Verteilungsverstärker mit 4K60 4: 4: 4 und HDR-Unterstützung

Teilt eine HDMI®-Quelle auf acht separate Ausgänge auf. Unterstützt 4K60 4: 4: 4 und HDR-Videosignale mit 7.1-Audio mit hoher Bitrate.

1 Quelle auf 8 Senken HDMI® Verteilungsverstärker mit 4K60 4: 4: 4 und HDR-Unterstützung

Produktübersicht

Der Crestron® HD-DA8-4KZ-E ist ein einfach zu verwendender Hochleistungs-4K-AV-Verteilungsverstärker, der ein einzelnes HDMI®-Signal aufteilt, um bis zu acht separate Displays, Umschalter und / oder andere Geräte zu versorgen. Es bietet vollständige Unterstützung für UHD- und DCI 4K60 4: 4: 4- und HDR-Video, HDCP 1.4- oder 2.2-Kopierschutz und 7.1-Audio mit hoher Bitrate, um eine optimale Leistung und Kompatibilität für jede HD- oder 4K-Videoanwendung sicherzustellen. Für den Betrieb ist kein Programmier- oder Steuerungssystem erforderlich.

Für kleinere Anwendungen siehe Modelle HD-DA2-4KZ-E und HD-DA4-4KZ-E.

Hauptmerkmale
Teilt eine HDMI®-Quelle auf acht Ausgänge auf
Verarbeitet 4K60 4: 4: 4 und HDR-Videosignale
Voll kompatibel mit HD 1080p-, UHD 4K- und DCI 4K-Quellen und -Displays
Verarbeitet 3D-Video und Deep Color
Verarbeitet Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® und unkomprimiertes lineares 7.1-PCM-Audio
Wählbare Handhabung von HDCP 2.2 oder HDCP 1.4
EDID-Verwaltungsoptionen
Anzeige der Video-Präsenz am Eingang und am Ausgang
Kein Programmier- oder Steuerungssystem erforderlich
Dünnes Profil - weniger als 1 Zoll tief
Oberflächen-, Regal- oder Einzelgestellschiene montierbar
Externes 100-240V Universal-Netzteil enthalten

Lieferumfang und technische Daten

Video

Eingangssignaltyp HDMI mit HDR10-, Deep Color-, 3D- und 4K60 4: 4: 4-Unterstützung [1] (DVI- und Dual-Mode-DisplayPort-kompatibel [2])
Ausgangssignaltyp HDMI mit HDR10-, Deep Color-, 3D- und 4K60 4: 4: 4-Unterstützung [1] (DVI-kompatibel [2])
Kopierschutz Wählbar für HDCP 2.2, HDCP 1.4 oder HDCP deaktiviert
Maximale Auflösungen
Scan Type Resolution Frame
Farbe bewerten
Abtastfarbe
Tiefe
Progressive 4096x2160 DCI 4K
oder
3840 x 2160 4K UHD 24 Hz 4: 4: 4 36 Bit
30 Hz 4: 4: 4 36 Bit
60 Hz 4: 2: 2 36 Bit
60 Hz 4: 4: 4 24 Bit
2560 x 1600 WQXGA 60 Hz 4: 4: 4 36 Bit
1920 x 1080 HD 1080p 60 Hz 4: 4: 4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4: 4: 4 36 BitHINWEIS: Es werden allgemeine Auflösungen angezeigt. Andere Auflösungen werden bei Pixeltaktraten bis zu 600 MHz unterstützt

Audio
Eingangssignaltyp HDMI (Dual-Mode DisplayPort kompatibel [2])
Ausgangssignaltyp HDMI
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS-ES, DTS 96/24, DTS HD Hochauflösend, DTS HD Master Audio, DTS: X, LPCM mit bis zu 8 Kanälen

Kommunikation
USB USB 2.0 Host; unterstützt Firmware-Updates und benutzerdefinierte EDID-Uploads über ein USB-Flash-Laufwerk
HDMI HDCP & EDID (besteht CEC nicht)
HDCP-Version Wählbar für HDCP 2.2, 1.4 oder OFF;
HDCP-verschlüsselter Inhalt wird im AUS-Modus ausgeblendet
EDID-Modus Wählbar für DEFAULT oder COPY 1ST;
• Die werkseitige Standard-EDID ist 4K60 4: 4: 4-Nicht-HDR-Video mit 2-Kanal-LPCM-Audio.
• Die werkseitige Standard-EDID kann über USB durch eine benutzerdefinierte EDID ersetzt werden.
• Wenn Sie den Schalter von DEFAULT auf COPY 1ST schieben, wird die EDID vom Gerät bei OUTPUT 1 kopiert und gespeichert und an das INPUT-Quellgerät übergeben.
• Durch Schieben des Schalters von COPY 1ST auf DEFAULT wird die gespeicherte EDID gelöscht und die werkseitige Standard- oder benutzerdefinierte EDID verwendet.
Hinweis: Wenn Sie das Gerät an AUSGANG 1 ändern, wird die gespeicherte EDID erst aktualisiert, wenn der Schalter auf STANDARD und wieder auf KOPIEREN 1 gestellt wird

Anschlüsse
EINGANG (1) HDMI-Stecker Typ A, Buchse;
HDMI digitaler Video / Audio-Eingang [1];
(DVI & Dual-Mode DisplayPort kompatibel [2])
AUSGANG 1 - 8 (8) HDMI-Typ-A-Anschlüsse, Buchse;
Digitale HDMI-Video- / Audioausgänge [1];
(DVI-kompatibel [2])
SERVICE (1) USB-Typ-A-Anschluss, Buchse;
USB 2.0 Host Port;
Für Firmware-Updates und benutzerdefinierte EDID-Uploads über ein USB-Flash-Laufwerk
24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2407WU Netzteil enthalten

Bedienelemente und Anzeigen
PWR (1) Zweifarbige LED zeigt an, dass die Betriebsstromversorgung über das Netzteil erfolgt; leuchtet beim Booten gelb, beim Betrieb grün
SETUP (1) Drucktaste und (1) rote LED, stellt die Werkseinstellungen wieder her
RESET (1) Eingelassener Druckknopf zum Zurücksetzen der Hardware
EINGANG (1) Grüne LED zeigt das Vorhandensein eines Videosignals am HDMI-Eingang an
AUSGANG 1 - 8 (8) Grüne LEDs zeigen jeweils die Videosignalübertragung am entsprechenden HDMI-Ausgang an
HDCP (1) 3-Positionen-Schiebeschalter, wählt die HDCP-Version aus (AUS, 1.4 oder 2.2)
EDID (1) 2-Positionen-Schiebeschalter, wählt den EDID-Modus (DEFAUT oder COPY 1ST)

Leistung
Netzteil (im Lieferumfang enthalten) Eingang: 100-240 Volt Wechselstrom, 50/60 Hz;
Ausgang: 0,75 Ampere bei 24 Volt Gleichstrom;
Modell: PW-2407WU

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Gehäuse
Chassis Metall, schwarz lackiert, mit (2) integrierten Montageflanschen
Montage Freistehend, oberflächenmontiert oder an einer einzelnen Rackschiene befestigen

Maße
Höhe 22 mm
Breite 326 mm
Tiefe 119 mm

Beachtung
CE, IC, FCC Teil 15 Digitales Gerät der Klasse B.

Datenblatt als PDF zum Download
