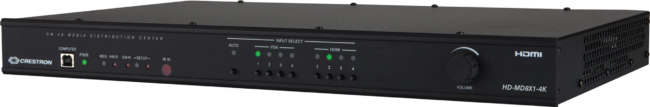

Crestron HD-MD8X1-4K

4K Scaling Auto-Switcher

Bietet einen automatischen 4K-Präsentations-Umschalter für mehrere Formate mit Scaler und Audio-DSP. Funktioniert nahtlos mit bis zu vier Crestron Connect It ™ -Kabelcaddies.

4K Scaling Auto-Switcher

Produktübersicht

Der HD-MD8X1-4K von Crestron® bietet einen hochauflösenden Präsentationsumschalter mit erweiterten Funktionen, die sich optimal für die Installation in einem Gruppenraum, Konferenzraum oder Klassenzimmer eignen. Es integriert einen Multi-Format-Auto-Switcher, einen 4K-Video-Scaler, einen Audio-DSP und eine Steuerungsschnittstelle in einem kompakten Gerät, das bequem unter einem Tisch oder in einem Gerätegestell montiert werden kann. Die integrierte Crestron Connect It ™ -Funktionalität bietet eine vollständige Lösung für die Zusammenarbeit, die einfach und kostengünstig in jedem Besprechungsraum bereitgestellt werden kann.

Der HD-MD8X1-4K ist sofort einsatzbereit und bietet eine automatische Umschaltung zwischen vier HDMI®- oder VGA-Quellen sowie eine Ein- / Ausschaltsteuerung des Anzeigegeräts. Zu den Ausgängen gehören HDMI und symmetrisches Stereo-Audio. Die integrierte 4K-Skalierung gewährleistet die höchstmögliche Bildqualität und Kompatibilität mit den unterschiedlichsten Quellen und Anzeigen. Die einfache Einrichtung des Webbrowsers ermöglicht die Konfiguration des Audio-DSP und anderer Einstellungen. Die zentrale Überwachung wird mithilfe der Crestron Fusion® Cloud unterstützt, und die voll programmierbare Steuerung kann durch Integration in ein 3-Series Control System® aktiviert werden.

Crestron Connect It ™
Crestron Connect Es handelt sich um eine kostengünstige, benutzerfreundliche Präsentationslösung, die nahtlos mit dem HD-MD8X1-4K zusammenarbeitet. Fügen Sie einfach bis zu vier Crestron Connect It-Kabelcaddies (TT-100-Serie [2]) hinzu, um BYOD-Konnektivität und One-Touch-Steuerung für mehrere Teilnehmer an einem Konferenztisch bereitzustellen. Vier USB-Anschlüsse am HD-MD8X1-4K sorgen für Strom und Kommunikation für jeden Kabel-Caddy.

4K Ultra HD
Der HD-MD8X1-4K verarbeitet 4K- und Ultra HD-Videosignale. Dies ist wichtig, um die Unterstützung der neuesten Generation von Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA sicherzustellen.

Multi-Format Auto-Switcher
Der HD-MD8X1-4K bietet eine leistungsstarke automatische Umschaltung zwischen vier Eingangsgruppen, darunter HDMI, VGA und unsymmetrisches Stereo-Audio. Die HDMI-Eingänge sind mit DVI- und Dual-Mode-DisplayPort-Quellen kompatibel [3], und die VGA-Eingänge können RGB-, Composite-, S-Video- und Komponentenvideoquellen verarbeiten [4]. Digitales Audio wird von den HDMI-Eingängen unterstützt, und jeder analoge Audioeingang kann in Kombination mit dem entsprechenden VGA- oder HDMI-Videoeingang verwendet werden. [5] Durch die automatische Erkennung von Eingängen müssen die Eingänge nicht mehr konfiguriert werden. Schließen Sie einfach Ihre Quelle an, und der HD-MD8X1-4K wählt die richtige Audio- und Videokombination aus.

4K Scaler
Mit seinem leistungsstarken 4K-Videoskalierer an Bord sorgt der HD-MD8X1-4K für ein optimales Bild von jeder Videoquelle auf praktisch jedem Anzeigegerät. Damit können SD-, HD- und alle Arten von Computerquellen auf Ultra HD- und 4K-Displays optimal aussehen, und Quellen mit Auflösungen über HD 1080p können auf Displays mit 1080p und niedrigerer Auflösung zuverlässig angezeigt werden. Es akzeptiert jede Eingangsauflösung, von Standard Definition NTSC 480i bis zu ultrahochauflösendem 4K DCI, und skaliert es perfekt, um die native Auflösung jedes Bildschirms bis zu 4K DCI (4096 x 2160) anzupassen. Interlaced-Quellen werden mithilfe von bewegungsadaptivem Deinterlacing in Progressive Scan konvertiert. Die intelligente Konvertierung der Bildrate ermöglicht die Unterstützung von Quellen im 24p- und PAL-Format. Durch die Konvertierung von 3D in 2D können 3D-Inhalte nur auf 2D-Displays angezeigt werden.

Flexible Audioausgänge
Das geschaltete Audiosignal wird zum HDMI-Ausgang sowie zu einem separaten symmetrischen analogen Audioausgang geleitet, wobei für jeden Ausgang individuelle Pegeleinstellungen vorgenommen werden. Alle Ein- und Ausgänge unterstützen Stereo-Audio mit der Option, den Analogausgang für Mono zu konfigurieren. Dolby® TrueHD-, Dolby Atmos®-, DTS-HD®- und 7.1-lineare PCM-Audiosignale können auch über die HDMI-Ein- und -Ausgänge geleitet werden.

Professioneller Audio-DSP
Der analoge Audioausgang umfasst eine professionelle digitale Signalverarbeitung, mit der das Signal für optimale Leistung und Klangqualität eingestellt werden kann. Der Analogausgang ist ideal für den Anschluss an einen externen Leistungsverstärker ausgelegt und dient zur Ansteuerung einer Reihe von Decken- oder Wandlautsprechern. Zusätzlich zu den Lautstärkereglern, Bässen, Höhen und Stummschaltungen bietet der DSP eine 10-Band-Grafikentzerrung, eine vollständig einstellbare Begrenzung und eine Verzögerung von bis zu 80 ms. Alle Einstellungen können über die Benutzeroberfläche des Webbrowsers des HD-MD8X1-4K für eine einfache Einrichtung angepasst werden. Der Lautstärkepegel des Ausgangs kann auch mit dem Lautstärkeregler auf der Vorderseite eingestellt werden.

EDID-Formatverwaltung
Der HD-MD8X1-4K bietet eine umfassende Verwaltung der EDID-Informationen (Extended Display Identification Data), die zwischen Anzeigegeräten und Eingangsquellen übertragen werden, um sicherzustellen, dass jede Quelle in ihrer optimalen Auflösung und ihrem optimalen Format angezeigt wird. Die meisten Anwendungen erfordern keine Änderungen an den Standardeinstellungen. Für Anwendungen, die eine benutzerdefinierte Konfiguration erfordern, ermöglicht der HD-MD8X1-4K eine einfache Beurteilung des Formats und der Auflösungsfunktionen jedes Geräts sowie die Möglichkeit, Signale entsprechend dem wünschenswertesten und vorhersehbarsten Verhalten zu konfigurieren.

QuickSwitch HD ™ -Technologie
Der Umgang mit digitalen Mediensignalen bedeutet den Umgang mit HDCP (High-Bandwidth Digital Content Protection), dem Verschlüsselungsschema, mit dem Inhaltsanbieter ihre DVDs, Blu-ray ™ -Discs und Broadcast-Signale vor unbefugtem Kopieren schützen. Zum Anzeigen von HDCP-verschlüsselten Inhalten muss ein Quellgerät jeden Anzeige- und Signalprozessor im System „authentifizieren“ und ihm einen „Schlüssel“ ausstellen, bevor ein Ausgangssignal gesendet wird. Crestron QuickSwitch HD verwaltet diese Tasten, um ein schnelles, zuverlässiges Umschalten und Immunität gegen Stromausfälle zu gewährleisten.

Embedded Device Control
Der HD-MD8X1-4K verfügt über integrierte IR- und RS-232-Steueranschlüsse, die durch Integration in ein Crestron 3-Series-Steuerungssystem verwendet werden können, um die programmierbare Steuerung lokaler AV-Geräte und anderer Geräte zu ermöglichen. Einige Videogeräte können auch über ihre HDMI-Verbindungen mit CEC (Consumer Electronics Control) gesteuert werden. Ohne ein Steuerungssystem ist die Steuerungsfähigkeit auf das Ein- und Ausschalten eines einzelnen Anzeigegeräts über CEC, RS-232 oder Ethernet beschränkt, basierend auf der Erkennung eines aktiven Videosignals.

Hauptmerkmale
Ultrahochauflösender Präsentationsumschalter mit mehreren Formaten, Skalierer, Audio-DSP und Steuerungsschnittstelle
Standardmäßige Funktionalität des Crestron Connect It ™ -Kollaborationssystems
Unterstützt bis zu vier Crestron Connect It-Kabelcaddies der TT-100-Serie
Enthält vier automatisch umschaltende HDMI®-, VGA- und analoge Stereo-Audioeingänge.
Unterstützt auch Dual-Mode DisplayPort, DVI und analoge Videoquellen
Die automatische Erkennung von Eingängen konfiguriert jeden Eingang automatisch
Die QuickSwitch HD ™ -Technologie verwaltet HDCP-Tasten für schnelles und zuverlässiges Umschalten
Führt eine automatische Verwaltung des AV-Signalformats über EDID durch
Bietet eine einstellbare Eingangspegelkompensation für jeden Audioeingang
Bietet einen einzelnen HDMI-Ausgang
Verfügt über einen integrierten, leistungsstarken 4K-Skalierer
Skaliert die Eingangssignale auf die native Auflösung jedes Bildschirms - einschließlich 4K- und Ultra HD-Displays!
Verkleinert 4K-, UHD- und ultrahochauflösende Computersignale auf 1080p- und andere Displays mit niedrigerer Auflösung
Verarbeitet alle Eingangsauflösungen von Standard NTSC 480i oder PAL 576i bis UHD und 4K
Bietet intelligente Bildratenkonvertierung, inhaltsadaptive Rauschunterdrückung und bewegungsadaptives De-Interlacing
Bietet 3D-zu-2D-Signalumwandlung und leitet 3D-Videos (ohne Skalierung) an 3D-Displays weiter
Bietet einen symmetrischen Stereo-Audioausgang mit grafischem EQ, Begrenzung und Verzögerung
Aktiviert das Einbetten und Deaktivieren von Analog-HDMI-Audio
Verarbeitet Dolby® TrueHD, Dolby Atmos®, DTS-HD® und unkomprimiertes lineares 7.1-PCM-Audio
Enthält integrierte IR- und RS-232-Steueranschlüsse
Unterstützt Universalfernbedienungen über eingebauten RC-5-kompatiblen IR-Empfänger
Bietet eine 10/100 Ethernet LAN-Verbindung
Enthält Bedienelemente auf der Vorderseite zum Umschalten und zur Lautstärkeregelung
Enthält anpassbare Etikettenstreifen auf der Vorderseite
Ermöglicht die vollständige Einrichtung und Anpassung von AV über einen Webbrowser
Vollständig über Ethernet über ein Crestron® 3-Series Control System® steuerbar
Kommuniziert nativ mit Crestron Fusion® Cloud
Verfügt über ein internes universelles Netzteil für weltweite Kompatibilität
Wird unter dem Tisch oder in einem einzelnen 19-Zoll-Rack montiert

Lieferumfang und technische Daten

Eigenschaften
6x2 digitaler AV-Umschalter, QuickSwitch HD®-Technologie, Einrichtung und Steuerung des lokalen oder Webbrowsers, Crestron® steuerbar

Video
Eingangssignaltypen HDMI® mit Deep Color, 3D und 4K (DVI & DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI-kompatibel)

Audio
Eingangssignaltypen HDMI (DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, DTS®, DTS-ES, DTS 96/24, DTS-HD hochauflösend, DTS-HD Master Audio ™, LPCM mit bis zu 8 Kanälen

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, DHCP, Einrichtung und Steuerung des Webbrowsers, Integration des Crestron-Steuerungssystems
USB Nur zur Verwendung im Werk
HDMI HDCP, EDID
HINWEIS: Unterstützt die Verwaltung von EDID

Anschlüsse
EINGANG 1 - 6 (6) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioeingänge;
Unterstützt auch DVI und DisplayPort Multimode
AUSGANG 1 - 2 (2) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioausgänge;
Unterstützt auch DVI
SERVICE (1) USB Typ A Buchse;
Nur zur Verwendung im Werk
LAN (1) 8-Draht-RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss
24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2407WU Netzteil enthalten

Anzeige
Anzeigetyp 2x20 Zeichen alphanumerische OLED
Funktionen Zeigt Setup- und Konfigurationsmenüs, Signalinformationen und anpassbare Eingabenamen an

Bedienelemente und Anzeigen
Die zweifarbige grüne / gelbe PWR (1) -LED zeigt die vom Netzteil gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
Die Taste MENU (1) öffnet das Setup-Menü
Λ, V, <,> (4) Drucktasten zur Menüführung und Parametereinstellung
Drücken Sie die Taste (1), um eine Änderung vorzunehmen
Die Taste BACK (1) schaltet das Menü um eine Ebene zurück
Drücken Sie die Taste EXIT (1), um das Menü zu verlassen
EINGANG 1 - 6 (6) Drucktasten für die Eingangsauswahl und (6) zweifarbige grün / gelbe LEDs, um anzuzeigen, welcher Eingang gerade geroutet wird oder die Ausgangsauswahl ansteht, und Signalpräsenz an jedem entsprechenden Eingang
AUSGANG 1 - 2 (2) Drucktasten zur Auswahl des Ausgangs und (2) zweifarbige grün / gelbe LEDs zur Anzeige der Senkenerkennung und des Signals an jedem entsprechenden HDMI-Ausgang
LAN (hinten) (2) LEDs, gelbe LED zeigt Ethernet-Aktivität an, grüne LED zeigt den Ethernet-Verbindungsstatus an

Strombedarf
Netzteil 0,75 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2407WU enthalten

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Gehäuse
Chassis Metall, schwarz lackiert, belüftete Seiten
Frontplatte Metall, schwarz lackiert mit Polycarbonat-Etikettenauflage
Montage Freistehend oder 1U 19-Zoll-Rack montierbar (selbstklebende Füße und Rackohren enthalten)

Maße
Höhe 44 mm
Breite 481 mm (18,96 Zoll);
439 mm (17,29 Zoll) ohne Zahnstangenohren
Tiefe 275 mm (10,83 Zoll)

Gewicht
1,82 kg (4,10 lb)

Datenblatt als PDF zum Download
