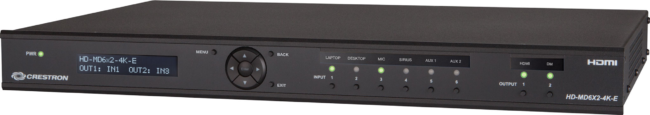

Crestron HD-MD6X2-4K-E

6x2 4K HDMI® Switcher

Ein leistungsstarker, im Rack montierbarer 4K / 60-Signalumschalter mit sechs HDMI®-Eingängen und zwei HDMI-Ausgängen, 6x2-Matrixumschaltung, erweitertem EDID-Management, QuickSwitch HD®-Technologie und nativer Crestron®-Steuerung über Ethernet.

6x2 4K HDMI® Switcher

Produktübersicht

Der Crestron® HD-MD6X2-4K-E ist ein einfach zu bedienender, ultrahochauflösender Signalumschalter mit sechs HDMI®-Eingängen und zwei HDMI-Ausgängen. Es verarbeitet Full HD 1080p-, Ultra HD-, 2K- und 4K-Videosignale mit Unterstützung für HDCP, 3D, Deep Color und 7.1-Audio mit hoher Bitrate. Der Betrieb wird über die Bedienelemente auf der Vorderseite, einen Webbrowser oder ein Crestron-Steuerungssystem aktiviert. Die vereinfachte Einrichtung wird über das OLED-Display auf der Vorderseite oder einen Webbrowser erleichtert.

4K Ultra HD
Die Unterstützung von 4K-Videos durch HD-MD6X2-4K-E ist für die Verwendung mit UHD- und 4K-DCI-Displays und -Quellen der neuesten Generation sowie mit Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA unerlässlich.

QuickSwitch HD® Technologie
Digitale Mediensignale werden normalerweise verschlüsselt, um sie vor unbefugtem Betrachten zu schützen. Nach der Authentifizierung von Anzeigen oder Signalprozessoren muss ein Quellgerät einen Schlüssel ausgeben, bevor ein Ausgangssignal ausgegeben wird. Die Crestron QuickSwitch HD-Technologie verwaltet diese Schlüssel, um ein schnelles, zuverlässiges Umschalten und Immunität gegen durch Schlüsselauthentifizierung verursachte Stromausfälle zu gewährleisten.

HINWEIS: Für die QuickSwitch HD-Technologie muss ein skalierender HDMI-Ausgang verwendet werden, der auf DigitalMedia-Geräten wie DM-RMC-4KZ-SCALER-C und DMC-4KZ-HDO verfügbar ist.

EDID-Formatverwaltung
Um sicherzustellen, dass jede Quelle in ihrer optimalen Auflösung und ihrem optimalen Format angezeigt wird, bietet der HD-MD6X2-4K-E eine umfassende Verwaltung der EDID-Informationen (Extended Display Identification Data). Für Anwendungen, die eine benutzerdefinierte Konfiguration erfordern, ermöglicht der HD-MD6X2-4K-E eine einfache Beurteilung des Formats und der Auflösungsfunktionen jedes Geräts, wobei die Signale entsprechend konfiguriert werden können.

1 HE Rack-montierbar
Der HD-MD6X2-4K-E kann mit den mitgelieferten Rack-Ohren in ein Regal gestellt oder in einem 19-Zoll-EIA-Gerätegestell montiert werden. Bei der Montage im Rack nimmt es nur einen Rackplatz ein. Die Etikettenstreifen auf der Vorderseite können mit der Crestron Engraver-Software oder Standard-3/8 Zoll-Klebebandetiketten angepasst werden, sodass jeder Eingang und Ausgang eindeutig gekennzeichnet werden kann. Ein- und Ausgänge können auch mit Namen versehen werden, die auf dem OLED-Display angezeigt werden.

Hauptmerkmale
6x2 ultrahochauflösender digitaler 4K / 60-AV-Umschalter
Für den eigenständigen Gebrauch oder als Teil eines vollständig integrierten Crestron®-Systems
Voll funktionsfähig mit Bedienelementen auf der Vorderseite, einem Webbrowser oder einem Crestron-Steuerungssystem
Vereinfachte Einrichtung über das OLED-Display auf der Vorderseite oder den Webbrowser
Sechs HDMI®-Eingänge und zwei unabhängige HDMI-Ausgänge
DVI- und DisplayPort-Multimode-kompatibel
Die QuickSwitch HD®-Technologie verwaltet HDCP-Schlüssel für schnelles und zuverlässiges Umschalten
Umfassende integrierte EDID-Konfigurationstools
Verarbeitet Dolby® TrueHD, DTS-HD® und unkomprimiertes lineares 7.1-PCM-Audio
Hochgeschwindigkeits-Ethernet-LAN-Verbindung
Single-Space-19-Zoll-Rack-Design
Universal 100-240V externes Netzteil enthalten

Lieferumfang und technische Daten

Eigenschaften
6x2 digitaler AV-Umschalter, QuickSwitch HD®-Technologie, Einrichtung und Steuerung des lokalen oder Webbrowsers, Crestron® steuerbar

Video
Eingangssignaltypen HDMI® mit Deep Color, 3D und 4K (DVI & DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI-kompatibel)

Audio
Eingangssignaltypen HDMI (DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, DTS®, DTS-ES, DTS 96/24, DTS-HD hochauflösend, DTS-HD Master Audio ™, LPCM mit bis zu 8 Kanälen

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, DHCP, Einrichtung und Steuerung des Webbrowsers, Integration des Crestron-Steuerungssystems
USB Nur zur Verwendung im Werk
HDMI HDCP, EDID
HINWEIS: Unterstützt die Verwaltung von EDID

Anschlüsse
EINGANG 1 - 6 (6) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioeingänge;
Unterstützt auch DVI und DisplayPort Multimode
AUSGANG 1 - 2 (2) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioausgänge;
Unterstützt auch DVI
SERVICE (1) USB Typ A Buchse;
Nur zur Verwendung im Werk
LAN (1) 8-Draht-RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss
24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2407WU Netzteil enthalten

Anzeige
Anzeigetyp 2x20 Zeichen alphanumerische OLED
Funktionen Zeigt Setup- und Konfigurationsmenüs, Signalinformationen und anpassbare Eingabenamen an

Bedienelemente und Anzeigen
Die zweifarbige grüne / gelbe PWR (1) -LED zeigt die vom Netzteil gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
Die Taste MENU (1) öffnet das Setup-Menü
Λ, V, <,> (4) Drucktasten zur Menüführung und Parametereinstellung
Drücken Sie die Taste (1), um eine Änderung vorzunehmen
Die Taste BACK (1) schaltet das Menü um eine Ebene zurück
Drücken Sie die Taste EXIT (1), um das Menü zu verlassen
EINGANG 1 - 6 (6) Drucktasten für die Eingangsauswahl und (6) zweifarbige grün / gelbe LEDs, um anzuzeigen, welcher Eingang gerade geroutet wird oder die Ausgangsauswahl ansteht, und Signalpräsenz an jedem entsprechenden Eingang
AUSGANG 1 - 2 (2) Drucktasten zur Auswahl des Ausgangs und (2) zweifarbige grün / gelbe LEDs zur Anzeige der Senkenerkennung und des Signals an jedem entsprechenden HDMI-Ausgang
LAN (hinten) (2) LEDs, gelbe LED zeigt Ethernet-Aktivität an, grüne LED zeigt den Ethernet-Verbindungsstatus an

Strombedarf
Netzteil 0,75 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2407WU enthalten

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Gehäuse
Chassis Metall, schwarz lackiert, belüftete Seiten
Frontplatte Metall, schwarz lackiert mit Polycarbonat-Etikettenauflage
Montage Freistehend oder 1U 19-Zoll-Rack montierbar (selbstklebende Füße und Rackohren enthalten)

Maße
Höhe 44 mm
Breite 481 mm (18,96 Zoll);
439 mm (17,29 Zoll) ohne Zahnstangenohren
Tiefe 275 mm (10,83 Zoll)

Gewicht
1,82 kg (4,10 lb)

Datenblatt als PDF zum Download
