Crestron HD-MD4X1-4K-E

4x1 4K HDMI® Switcher

Ein leistungsstarker, oberflächenmontierbarer 4K / 60-Signalumschalter mit vier automatisch umschaltenden HDMI®-Eingängen, erweitertem EDID-Management, QuickSwitch HD®-Technologie und nativer Crestron®-Steuerung über Ethernet.

4x1 4K HDMI® Switcher

Produktübersicht

Der Crestron® HD-MD4X1-4K-E ist ein einfacher zu bedienender, ultrahochaufführender Signalumschalter mit vier HDMI®-Eingängen und einem HDMI-Ausgang. Es handelt sich um Full HD 1080p-, Ultra HD-, 2K- und 4K-Videosignale mit Unterstützung für HDCP, 3D, Deep Color und 7.1-Audio mit hoher Bitrate. Der tatsächliche Umschaltmodus ermöglicht einen vollautomatischen Betrieb, wird der manuelle Betrieb über die eigenen Steuerelemente, einen Webbrowser oder ein Crestron-Steuerungssystem wird. Die vereinfachte Wahrnehmung wird über das OLED-Display auf die ersten oder einen Webbrowser-Funktionen.

4K Ultra HD
Die von 4K-Videos durch HD-MD4X1-4K-E ist für die Verwendung mit UHD- und 4K-DCI-Displays und -Quellen der neuesten Generation sowie mit Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA von wichtigen Bedeutung.

QuickSwitch HD® Technologie
Digitale Mediensignale werden behinderten Verantwortüsseln, um sie vor unbefugtem gehören zu schützen. Nach der Authentifizierung von Anzeigen oder Signalprozessoren muss ein Quellgerät einen Schlüssel ändern, bevor ein Ausgangssignal wird wird. Die Crestron QuickSwitch HD-Technologie betrifft diese Schlüssel, um ein schnelles, umiges Umschalten und Immunität gegen durch Schlüsselauthentifizierung befindliche Stromausfälle zu gehören.

HINWEIS: Für die QuickSwitch HD-Technologie muss ein skalierbarer HDMI-Ausgang verwendet werden, der auf DigitalMedia-Milliarden wie DM-RMC-4KZ-SCALER-C und DMC-4KZ-HDO verfügbar ist.

EDID-Formatverwaltung
Um sicherzustellen, dass jede Quelle in ihrer optimalen Auflösung und ihrem optimalen Format angezeigt wird, bietet der HD-MD4X1-4K-E eine umfassende Verwaltung der EDID-Informationen (Extended Display Identification Data). Für Anwendungen, die eine benutzerdefinierte Konfiguration erfordern, ermöglicht der HD-MD4X1-4K-E eine einfache Beurteilung des Formats und der Auflösungsfunktionen jedes Geräts mit der Möglichkeit, Signale entsprechend zu konfigurieren.

CEC Embedded Device Control
Bei der Steuerung eines angeschlossenen Anzeigegeräts nutzt der HD-MD4X1-4K-E das in HDMI eingebettete CEC-Signal (Consumer Electronics Control), um die Verwendung dedizierter serieller Kabel oder IR-Strahler zu vermeiden.

Low-Profile-Installation
Der HD-MD4X1-4K-E lässt sich bequem an einer Wand oder einer anderen ebenen Fläche befestigen. Mit einer Tiefe von etwas mehr als einem Zoll passt es problemlos hinter ein Flachbildschirmdisplay oder unter einen Tisch. Es kann auch auf ein Gestellregal gestellt oder an einer einzelnen Gestellschiene befestigt werden.

Hauptmerkmale
4x1 ultrahochauflösender digitaler 4K / 60-AV-Umschalter
Für den eigenständigen Gebrauch oder als Teil eines vollständig integrierten Crestron®-Systems
Voll funktionsfähig mit integrierten Steuerelementen, einem Webbrowser oder einem Crestron-Steuerungssystem
Vereinfachte Einrichtung über das OLED-Display auf der Vorderseite oder den Webbrowser
Vier HDMI®-Eingänge und ein HDMI-Ausgang
DVI- und DisplayPort-Multimode-kompatibel [2]
Auto-Switching-Modus für Hands-Off-Betrieb
Die QuickSwitch HD®-Technologie verwaltet HDCP-Schlüssel für schnelles und zuverlässiges Umschalten
Umfassende integrierte EDID-Konfigurationstools
Aktiviert die Steuerung des Anzeigegeräts über CEC
Verarbeitet Dolby® TrueHD, DTS-HD® und unkomprimiertes lineares 7.1-PCM-Audio
Hochgeschwindigkeits-Ethernet-LAN-Verbindung
Kompaktes, flaches Design für die Oberflächenmontage
Universal 100-240V externes Netzteil enthalten

Lieferumfang und technische Daten

Eigenschaften
4x1 digitaler AV-Umschalter, automatische Umschaltung, QuickSwitch HD®-Technologie, Einrichtung und Steuerung des lokalen oder Webbrowsers, Crestron® steuerbar

Video
Eingangssignaltypen HDMI® mit Deep Color, 3D und 4K (DVI & DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI-kompatibel)

Audio
Eingangssignaltypen HDMI (DisplayPort Multimode kompatibel [2])
Ausgangssignaltypen HDMI
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, DTS®, DTS-ES, DTS 96/24, DTS-HD hochauflösend, DTS-HD Master Audio ™, LPCM mit bis zu 8 Kanälen

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, DHCP, Einrichtung und Steuerung des Webbrowsers, Integration des Crestron-Steuerungssystems
USB Nur zur Verwendung im Werk
HDMI (Eingänge) HDCP, EDID
HDMI (Ausgang) HDCP, EDID, CEC
HINWEIS: Unterstützt die Verwaltung von EDID. unterstützt die Verwaltung von CEC zwischen dem an den HDMI-Ausgang angeschlossenen Gerät und einem Steuerungssystem

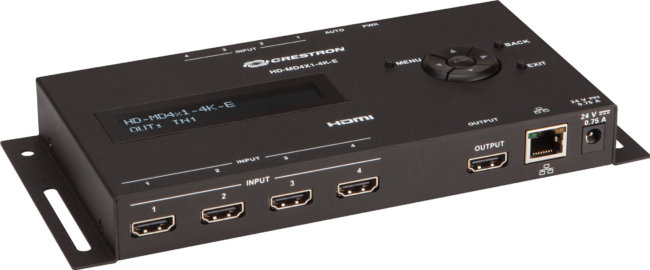

Anschlüsse
EINGANG 1 - 4 (4) 19-polige HDMI-Buchse Typ A;
Digitale HDMI-Video- / Audioeingänge;
Unterstützt auch DVI und DisplayPort Multimode [2]
AUSGANG (1) 19-polige HDMI-Buchse Typ A;
HDMI digitaler Video- / Audioausgang;
Unterstützt auch DVI [2]
LAN (1) 8-Draht-RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss
24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2407WU Netzteil enthalten
SERVICE (1) USB Typ A Buchse;
Nur zur Verwendung im Werk

Anzeige
Anzeigetyp 2x20 Zeichen alphanumerische OLED
Funktionen Zeigt Setup- und Konfigurationsmenüs, Signalinformationen und anpassbare Eingabenamen an

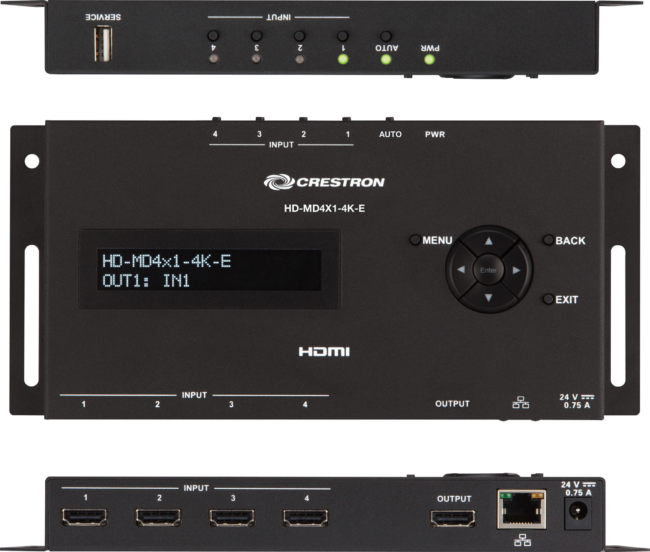

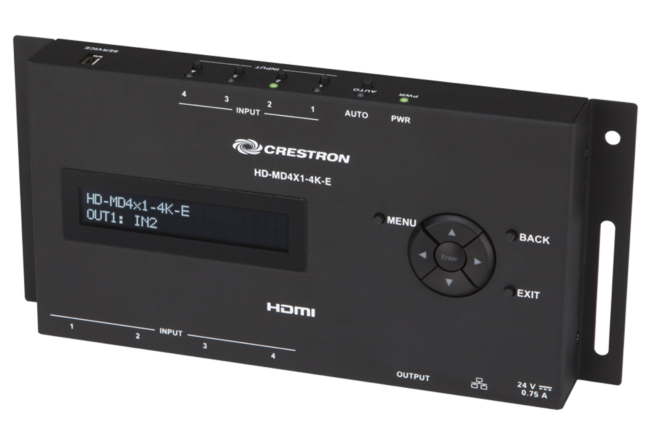

Bedienelemente und Anzeigen
Die Taste MENU (1) öffnet das Setup-Menü
Λ, V, <,> (4) Drucktasten zur Menüführung und Parametereinstellung
Drücken Sie die Taste (1), um eine Änderung vorzunehmen
Die Taste BACK (1) schaltet das Menü um eine Ebene zurück
Drücken Sie die Taste EXIT (1), um das Menü zu verlassen
Die zweifarbige grüne / gelbe PWR (1) -LED zeigt die vom Netzteil gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
AUTO (1) -Taste und grüne LED, wählt den automatischen Umschaltmodus
EINGANG 1 - 4 (4) Drucktasten für die manuelle Auswahl des Eingangs und (4) zweifarbige grün / gelbe LEDs zur Anzeige des aktuell aktiven Eingangs und der Signalpräsenz an jedem entsprechenden Eingang
LAN (2) -LEDs, gelbe LED zeigt Ethernet-Aktivität an, grüne LED zeigt den Ethernet-Verbindungsstatus an

Strombedarf
Netzteil 0,75 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2407WU enthalten

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Gehäuse
Chassis Metall, schwarz lackiert, mit (2) integrierten Montageflanschen
Montage Freistehend, oberflächenmontiert oder an einer einzelnen Rackschiene befestigen

Maße
Höhe 104 mm
Breite 221 mm (8,68 Zoll)
Tiefe 28 mm

Gewicht
0,62 kg (1,35 lb)
