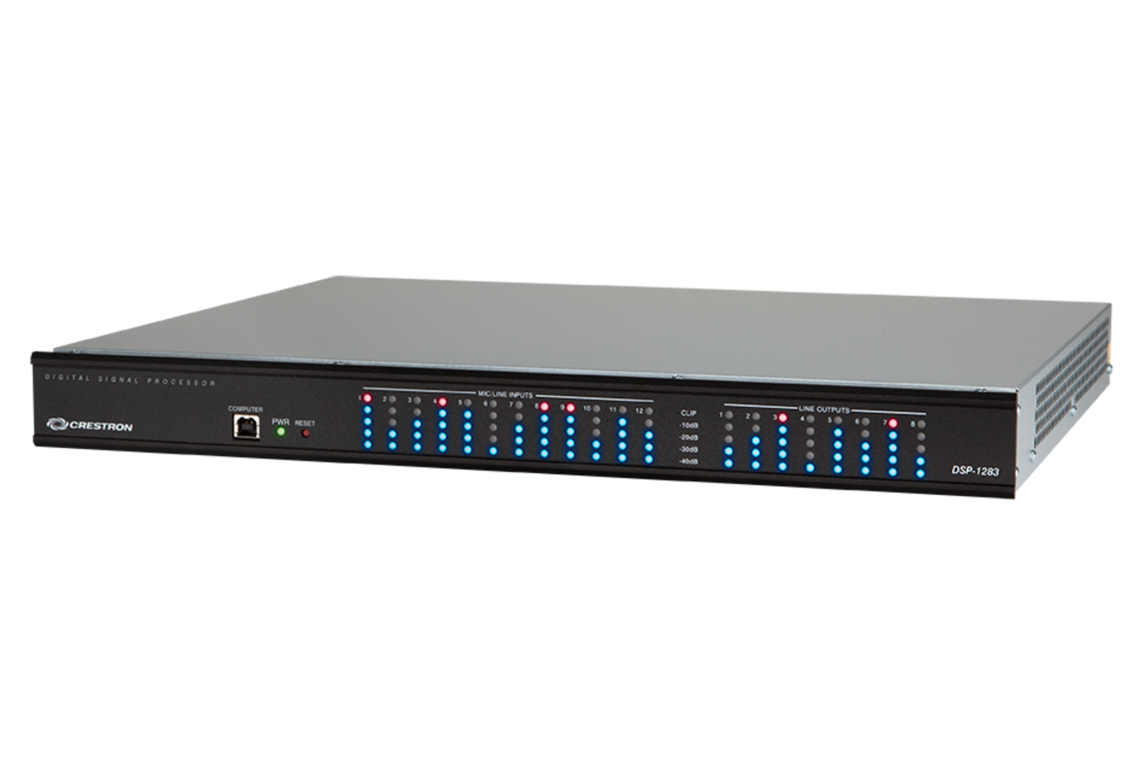

Crestron DSP-1281 Audiocontroller mit Dante

Crestron Avia ™ 12x8 digitaler Signalprozessor

Crestron bietet mit seinem Flaggschiff-Audiocontroller DSP-1281 eine erstklassige Audio-DSP mit einem leistungsstarken digitalen Audiosignalprozessor mit erstklassiger Audioleistung, umfassender und dennoch einfacher Konfigurierbarkeit und nativer Crestron-Systemintegration.

Crestron DSP-1281 Audiocontroller mit 12 analogen Eingängen, 8 analogen Ausgängen und 32*32-Kanal Dante, Perfekt zur nativen Crestron-Integration

Produktübersicht

Die Crestron® Avia ™ -Familie digitaler Signalprozessoren nutzt die hochwertigsten Komponenten und das Know-how erfahrener Ingenieure der Audioindustrie, um eine revolutionäre Audioverarbeitungsplattform bereitzustellen, die einfach zu integrieren und zu konfigurieren ist. Es bietet alle Funktionen und Leistungen, die Designer von Top-Soundsystemen verlangen - ergänzt durch einen intuitiven grafischen Arbeitsbereich, der schnell zu außergewöhnlichen Ergebnissen führen soll.

Die Bereitstellung von qualitativ hochwertigem Sound in jedem Besprechungsraum, Veranstaltungsort, Gerichtssaal, Sportanlage oder Gotteshaus erfordert eine leistungsstarke, professionelle Audiosignalverarbeitung. Ein guter digitaler Signalprozessor (DSP) muss eine ausgefeilte Verarbeitung, Mischung und Weiterleitung für alle Arten von Audiosignalen mit einem umfassenden Satz von Steuerelementen und Anpassungen bieten, um das Verhalten und die Klangqualität jedes Signals zu verwalten. Bisher waren DSP-Produkte entweder in ihrer Funktionalität und Flexibilität eingeschränkt oder zu kompliziert und zeitaufwändig, um wirtschaftlich implementiert zu werden. Mit Avia hat Crestron all diese Bedenken ausgeräumt.

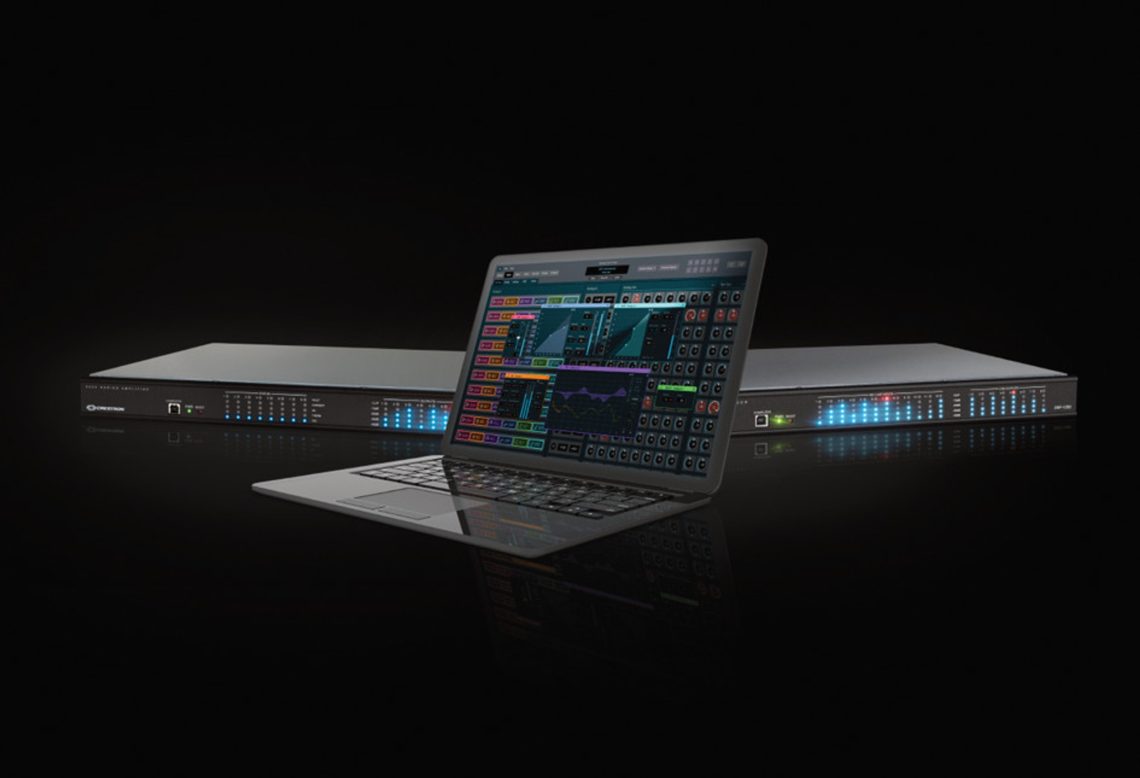

Avia Audio Tool Software
Die schnelle Systemkonfiguration und -anpassung wird mithilfe der Avia Audio Tool-Software aktiviert. Die übersichtliche, moderne Benutzeroberfläche bietet einen Arbeitsbereich, der einfach und intuitiv zu navigieren ist. Mit dem Avia Audio Tool können Setup und Betrieb live über eine USB- oder LAN-Verbindung ausgeführt werden, oder „virtuelle DSPs“ können offline konfiguriert und lokal oder remote hochgeladen werden.

Crestron Control® Integration
Avia bietet die native Integration von Crestron-Steuerungssystemen, um den Programmieraufwand erheblich zu reduzieren. Es entfällt sogar ein Großteil der Designarbeit für die Touchscreen-Benutzeroberfläche, da Komponenten im Avia Audio Tool als Smart Graphics ™ -Datei mit gebrauchsfertigen SmartObject®-Touchscreen-Steuerelementen und -Messgeräten ausgewählt und exportiert werden können. Zusammen mit einer Vielzahl von Tasten und Schiebereglern unterstützt Avia bis zu 32 Echtzeit-VU-Anzeigen, die gleichzeitig auf einem Touchscreen ausgeführt werden. Mit minimaler Programmierung kann ein Systemintegrator seinen Kunden eine auf ihre Bedürfnisse zugeschnittene Touchscreen-Steuerungslösung anbieten, die von einigen auswählbaren Voreinstellungen und Lautstärkereglern bis hin zu einem vollständigen virtuellen Mischpult reicht.

Dante ™ Audio-Netzwerk
Die Systemerweiterung und Integration mit anderen Audiogeräten wird durch Dante-Audio-Netzwerke erleichtert. Das Dante-Netzwerk bietet zusätzlich 32 Mono-Eingänge und 32 Mono-Ausgänge. Über Dante können mehrere DSP-1281-Einheiten verbunden werden, um die Anzahl der Ein- und Ausgänge im System zu erhöhen. Dante bietet auch eine digitale Mehrkanal-Audiobrücke zu einem Crestron DigitalMedia ™ -System über Dante-fähige DM®-Umschalter-E / A-Blades. Darüber hinaus ermöglicht das Dante-Netzwerk die Plug-and-Play-Integration mit anderen Dante-fähigen Mischern, Umschaltern, Quellen, Verstärkern und Computern.>

Hauptmerkmale
Entwickelt, um außergewöhnliche Pro-Audio-Leistung mit schnellerer und einfacherer Implementierung zu liefern
Sofort einsatzbereit und umfassend konfigurierbar
Hybrid-Channel-Strip-Architektur
Anpassbare Ein- und Ausgänge
Acht interne Hilfsbusse
Saubere und intuitive Software
Konfiguration und Anpassung in Echtzeit
Arbeiten Sie offline oder leben Sie über Ethernet oder USB
Native Crestron-Systemintegration für schnelle Programmierung
Hochwertige Konverter, Vorverstärker und Line-Verstärker
Zwölf Mikrofon- / Line-Eingänge mit 66 dB Verstärkungsbereich
Acht +24 dB symmetrische Leitungsausgänge
32x32 Dante ™ Audio-Netzwerkschnittstelle
VU-Anzeigen an der Vorderseite
Interne universelle Stromversorgung
Single-Space-19-Zoll-Rack montierbar

Lieferumfang und technische Daten

Audio
Analog-Digital-Wandlung 24-Bit 48 kHz
Digital-Analog-Wandlung 24-Bit 48 kHz
Frequenzgang 20 Hz bis 20 kHz ± 0,5 dB
THD 0,001%, 20 Hz bis 20 kHz, 0 dB Verstärkung, +4 dBu Eingang;
0,01%, 22 Hz bis 22 kHz, 54 dB Verstärkung, -50 dBu Eingang
EIN -125 dBu, 22 Hz bis 22 kHz, keine Gewichtung
Dynamikbereich 110 dB, 22 Hz bis 22 kHz, 0 dB Verstärkung
Übersprechen -85 dB, 1 kHz, +4 dBu Eingang, Kanal zu Kanal;
-75 dB, 1 kHz, -50 dBu Eingang, Kanal zu Kanal
Latenz 3,0 ms (Analog In zu Analog Out)
Dante I / O 32 Kanäle ein, 32 Kanäle aus, mit bis zu 24 Bit 48 kHz

Kommunikation
Ethernet 10/100/1000 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, SSH, SFTP (SSH-Dateiübertragungsprotokoll)
Dante Dedizierte primäre und sekundäre 1000-Mbit / s-Dante-Netzwerkports
USB-Gerät USB-Geräteanschluss für Computerkonsole (Setup)

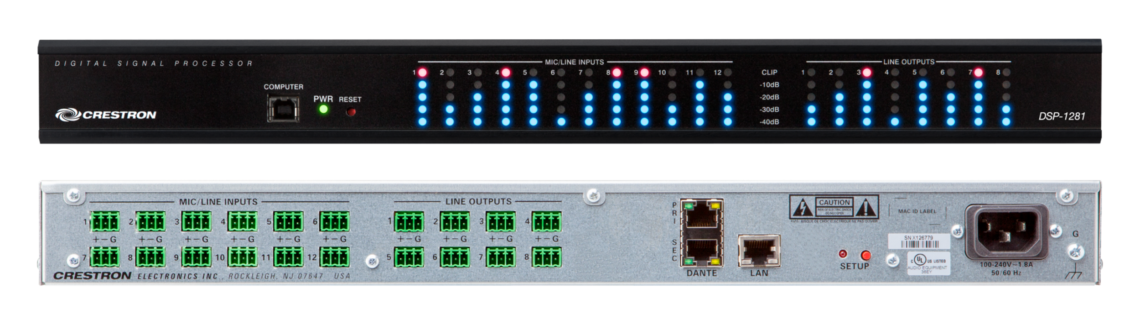

Anschlüsse
MIC / LINE-EINGÄNGE
1 - 12 (12) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Symmetrische Audioeingänge mit Mikrofon- / Line-Pegel;
Eingangspegel: +24 dBu maximal;
Verstärkungsbereich: 66 dB;
Eingangsimpedanz: 10 kOhm symmetrisch;
Phantomspeisung: +48 Volt DC, 12 mA, Software pro Kanal aktiviert / deaktiviert
Leitungsausgänge
1 - 8 (8) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Symmetrische / unsymmetrische Audioausgänge mit Line-Pegel;
Ausgangspegel: +24 dBu maximal;
Ausgangsimpedanz: 150 Ohm symmetrisch
DANTE, PRI (1) 8-polige RJ45-Buchse;
1000Base-T Primärer Dante-Netzwerkanschluss
DANTE, SEC (1) 8-polige RJ45-Buchse;
1000Base-T Sekundärer Dante-Netzwerkanschluss
LAN (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX / 1000Base-T-Ethernet-LAN-Anschluss
100-240 V ~ 1,8 A 50/60 Hz (1) IEC 60320 C14 Hauptstromeingang;
Partner mit abnehmbarem Netzkabel, im Lieferumfang enthalten
G (1) 6-32 Schraube, Gehäusemasse
COMPUTER (vorne) (1) USB-Buchse Typ B;
USB-Computerkonsolenanschluss (nur zur Einrichtung)

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt die von der Wechselstromversorgung gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün, wechselt die Farben, wenn keine Netzwerkverbindung besteht
RESET (1) Vertiefter Druckknopf, stellt die zuletzt gespeicherten Einstellungen wieder her
MIC / LINE-EINGÄNGE 1 - 12 (12) 5-Segment-LED-Balkendiagramm-Audiopegelanzeigen für jeden entsprechenden Eingang; Jede enthält (4) blaue LEDs für -40, -30, -20 und -10 dBFS und (1) rote LED für CLIP (-2 dBFS).
LINE OUTPUTS 1 - 8 (8) 5-Segment-LED-Balkendiagramm-Audiopegelmesser für jeden entsprechenden Ausgang; Jede enthält (4) blaue LEDs für -40, -30, -20 und -10 dBFS und (1) rote LED für CLIP (-2 dBFS).
DANTE, PRI (hinten) (2) Zweifarbige grün / gelbe LEDs zeigen die primäre Dante-Netzwerkaktivität und den Verbindungsstatus an
DANTE, SEC (hinten) (2) Zweifarbiges Grün / Gelb zeigt die sekundäre Dante-Netzwerkaktivität und den Verbindungsstatus an
LAN (hinten) (2) Zweifarbige grün / gelbe LEDs zeigen die Ethernet-Aktivität und den Verbindungsstatus an
SETUP (hinten) (1) Rote LED und (1) Drucktaste für Ethernet-Setup

Strombedarf
Hauptleistung 1,8 Ampere bei 100-240 Volt Wechselstrom, 50/60 Hz
Leistungsaufnahme 30 Watt typisch

Umwelt
Temperatur 5 bis 40 ° C (41 bis 104 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 102 BTU / h
Umgebungsgeräuschpegel 30 dBA

Gehäuse
Chassis Metall, lüftergekühlte, belüftete Seiten
Frontplatte Metall, schwarz lackiert mit Polycarbonat-Etikettenauflage
Montage Freistehend oder 1 RU 19-Zoll-Rack montierbar (selbstklebende Füße und Rackohren enthalten)

Maße
Höhe 44 cm ohne Füße
Breite 439 mm (17,28 Zoll);
483 mm (19,00 Zoll) mit Zahnstangenohren
Tiefe 365 mm

Gewicht
4,1 kg (9,2 lb)
