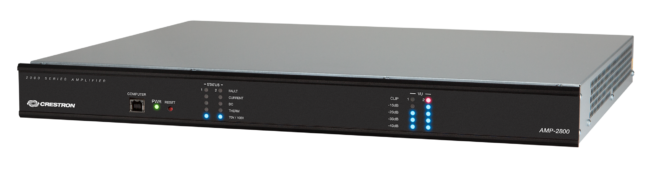

Crestron AMP-2800 2-Kanal Leistungsverstärker mit 2*800 Watt

2-Kanal-Leistungsverstärker, 800 Watt / Kanal

Robuste und effiziente Verstärkung, die die digitalen Crestron Avia ™ -Signalprozessoren ergänzt.

Crestron Leistungsverstärker mit 2*800 Watt Leistung mit geringem Rauschabstand

Produktübersicht

Der Crestron® AMP-2800-Verstärker ergänzt die Crestron Avia ™ -Familie digitaler Signalprozessoren und eignet sich für alle Arten von kommerziellen Audioanwendungen. Der AMP-2800 bietet zwei Kanäle für eine saubere und effiziente Verstärkung in einem platzsparenden 1-HE-Rack-Gehäuse. Jeder Kanal kann für den Lo-Z- oder Hi-Z-Betrieb sowie für den Stereo- und den Bridged-Modus konfiguriert werden. Die Netzwerkkonnektivität ermöglicht die Konfiguration, Überwachung und Steuerung über die Crestron Avia Audio Tool-Software, ein Crestron-Steuerungssystem, den Crestron XiO Cloud ™ -Dienst oder die Crestron Fusion®-Software.

Solide und effiziente Leistung
Der AMP-2800 wurde entwickelt, um außergewöhnliche Leistung und Zuverlässigkeit bei geringer Verzerrung, geringem Rauschen und hoher Kopffreiheit zu bieten. Die fortschrittliche Klasse-D-Technologie maximiert die Effizienz, um den Stromverbrauch und die Wärmeableitung zu reduzieren. Das interne Universalnetzteil mit Leistungsfaktorkorrektur sorgt für eine gleichbleibende Leistung bei unterschiedlichen Netzspannungen.

Der AMP-2800 verfügt über professionelle symmetrische Eingänge, die Eingangssignalpegel bis zu +24 dBu unterstützen. Die Dämpfungsregler an der Rückseite ermöglichen eine Anpassung des Signalpegels. Die Fernsteuerung und -überwachung wird mithilfe der Crestron Avia Audio Tool-Software oder mithilfe eines Touchscreen-Bedienfelds oder eines Mobilgeräts durch Integration in ein Crestron-Steuerungssystem aktiviert. Die Integration in ein Steuerungssystem ermöglicht auch die zentrale Überwachung und Steuerung mehrerer Verstärker in einer Einrichtung als Teil eines von Crestron Fusion oder Crestron XiO Cloud verwalteten Unternehmens.

Konfigurierbar und steuerbar
Der AMP-2800 liefert 800 Watt pro Kanal an 4 oder 8 Ohm „Lo-Z“ -Lasten. Jeder Kanal kann einzeln per Software für die Verwendung mit verteilten Hi-Z-Lautsprechersystemen (entweder 70 V oder 100 V) konfiguriert werden. Der Verstärker kann auch für Stereo- oder 8-Ohm-Mono-Überbrückungsbetrieb konfiguriert werden. Der Stereomodus ermöglicht die Fernsteuerung eines Stereo-Lautsprecherpaars mit einem einzigen Steuerungssatz. Im Bridged-Modus können zwei Kanäle kombiniert werden, um einen einzigen Kanal bereitzustellen, der bis zu 1200 Watt an 8 Ohm liefert.

Jeder Ausgangskanal kann unabhängig konfiguriert werden, um die an angeschlossene Lautsprecher gelieferte Leistung zu drosseln. Die Leistungsdrosselung kann verwendet werden, um angeschlossene Lautsprecher vor zu viel Strom zu schützen. Dadurch ist der AMP-2800 ein per Software konfigurierbarer Leistungsverstärker mit bis zu 800 Watt pro Kanal.

Die Gasdrossel kann auch zum Ausgleich der Ausgangslast verwendet werden. Dies ist nützlich, wenn verschiedene Lautsprechertypen auf benachbarten Kanälen gemischt werden, z. B. einem Subwoofer, der eine kontinuierlich hohe Leistung benötigt, im Vergleich zu einem Hochfrequenz-Komprimierungstreiber mit einem viel geringeren Leistungsbedarf. Bei Verwendung von Gaspedal wird der Ausgang des Verstärkers so bereitgestellt, dass er den Anforderungen an Lautsprecher und Netzantrieb entspricht. Die Verstärkung des Verstärkers wird automatisch so eingestellt, dass ein 0-dBu-Eingang den ausgewählten Ausgangspegel für die Gasdrossel ergibt. Unabhängig von der Verstärkung durch Head-End-Geräte, die den Verstärker speisen, bietet die Gasannahme durchweg ein zusätzliches Maß an Lautsprecherschutz und Optimierung des Gesamtsystems.

Vollständig geschützt
Der AMP-2800 bietet umfassenden Schutz vor Überhitzung, kurzgeschlossenen oder überlasteten Lautsprecherleitungen, übermäßigen Signalpegeln und anderen Fehlern. Jeder Kanal ist unabhängig geschützt, sodass ein einzelner Kanal in den Schutzmodus wechseln kann, ohne den Betrieb des anderen Kanals zu unterbrechen. Der Schutz erfolgt automatisch, indem die Lautsprecherleitung schnell getrennt, der betroffene Kanal heruntergefahren und der normale Betrieb wiederhergestellt wird, sobald der Fehler behoben ist. Auf der Vorderseite befindet sich eine eindeutige Anzeige eines Fehlers. Diese kann auch an ein Steuerungssystem gemeldet werden, um eine Benachrichtigung auf einem Touchscreen oder einem mobilen Gerät, per SMS oder E-Mail oder an einem zentralen Helpdesk mit Crestron Fusion bereitzustellen Software oder der Crestron XiO Cloud-Dienst.

Hauptmerkmale
Hocheffizienter Zweikanalverstärker
Robuste und zuverlässige Leistung
Professionelle Klangqualität
800 Watt pro Kanal bei 4/8 Ohm oder 70 / 100V
Jeder Kanal kann für den Lo-Z- oder Hi-Z-Betrieb konfiguriert werden
Unterstützt 100V bis 240V Wechselstrom mit 4 / 8Ω oder 70V / 100V Ausgang
Mono-, Stereo- und Bridged-Modi
Umfassender Fehler- und Lautsprecherschutz pro Kanal
Umfangreiche Statusanzeigen und Ausgangsanzeigen auf der Vorderseite
Hochgeschwindigkeits-Ethernet-LAN-Konnektivität
Softwarekonfiguration, -steuerung und -überwachung
Unterstützung der Integration von Crestron®-Steuerungssystemen
Crestron XiO Cloud ™ -Service-Support
Unterstützung für Crestron Fusion® Enterprise Management
Rückseite +24 dBu symmetrische Eingänge und Pegeleinstellungen
Abnehmbare Klemmenblockstecker für einfache Wartung
Single-Space 19-Zoll-Rack montierbar
Stapelbar mit hoher Dichte ohne zusätzlichen Lüftungsabstand

Lieferumfang und technische Daten

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, SSH, SFTP (SSH-Dateiübertragungsprotokoll)
USB-Gerät USB-Geräteanschluss für Computerkonsole (Setup)

Audio
Eingangssignaltypen Symmetrischer oder unsymmetrischer analoger Leitungspegel
Ausgangssignaltypen 4/8 Ohm, 70 oder 100 Volt direkt gekoppelt
Betriebsarten
(Konfigurierbar über die Avia Audio Tool-Software)
Mono: Jeder Kanal kann so konfiguriert werden, dass er unabhängig von allen anderen Kanälen arbeitet
Stereo: Die Ausgangskanäle können so konfiguriert werden, dass sie als Stereopaar mit verknüpften Steuerungseinstellungen arbeiten
Überbrückt: Die Ausgangskanäle können so konfiguriert werden, dass sie als überbrückter 8-Ohm-Monoausgang arbeiten
4 / 8Ω-Modus: Jeder Kanal ist für 4/8 Ohm konfigurierbar
"Lo-Z" -Ausgang
70V / 100V-Modus: Jeder Kanal ist konfigurierbar für
70/100 Volt "Hi-Z" -Ausgang

Ausgangsleistung
800 Watt pro Kanal bei 4-8 Ohm oder
70/100 Volt nominal; 1200 Watt pro überbrücktem Kanalpaar bei 8 Ohm
Power Throttle 800, 700, 600, 500, 400, 300, 250, 200, 150, 125, 100, 75, 50 Watt pro Kanal
Frequenzgang 20 Hz bis 20 kHz ± 0,5 dB bei 1 Watt, 4-8 Ohm;
200 Hz bis 20 kHz ± 0,5 dB bei 1 Watt, 70/100 Volt
Hochpassfilter -3 dB bei 80 Hz, 12 dB pro Oktave im 70V- oder 100V-Modus
THD + N <0,05% bei 1 kHz bei 3 dB unter dem Clipping S / N-Verhältnis> 103 dBA, 20 Hz bis 20 kHz
Kanaltrennung> 70 dB
Eingangsempfindlichkeit 1,29 Veff, +4 dBu (symmetrisch) für volle Nennausgangsleistung
Fehlerschutz
Überstrom: Schützt jeden Kanal einzeln vor übermäßiger Lautsprecherbelastung oder kurzgeschlossener Lautsprecherleitung
Gleichstromversatz: Schützt jeden Kanal und jede Lautsprecherleitung vor Gleichspannungen, die an jedem Ausgang gemessen werden
Übertemperatur: Schützt die Stromversorgung des Verstärkers und jeden Kanal vor Überhitzung durch schlechte Belüftung oder zu hohe Temperatur
Unterspannung: Schützt den Verstärker, wenn die interne Versorgungsspannung aufgrund übermäßiger Ausgangspegel oder unzureichender Netzspannung unter der Toleranz liegt.

Hinweis: Alle Fehler werden an das Steuerungssystem gemeldet und auf der Vorderseite und im Software-Tool angezeigt.

Ausgangsrelais Trennt die Lautsprecherleitung an jedem Ausgang unter Fehlerbedingungen sowie während des Startens und Herunterfahrens
Audio-Rampe Erhöht den Audiopegel jedes Kanals auf die letzte Einstellung, nachdem das entsprechende Ausgangsrelais nach dem Start oder der Fehlerbehebung geschlossen wurde. Rampenzeit 130 Millisekunden

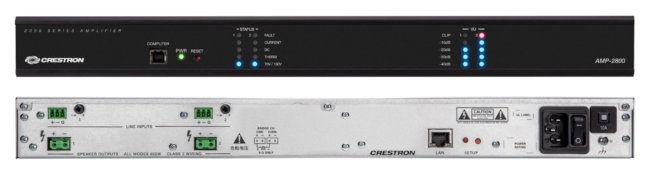

Anschlüsse
LEITUNGSEINGÄNGE 1 & 2 (2) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Audioeingänge mit symmetrischem Line-Pegel;
Maximaler Eingangspegel: 12,3 Veff, +24 dBu;
Eingangsimpedanz: 20 kOhm symmetrisch
LAUTSPRECHERAUSGÄNGE 1 & 2 (2) 2-polige abnehmbare Klemmenblöcke mit 7,62 mm umgekehrtem Geschlecht 20A;
Leistungsverstärkerausgänge;
Drahtgröße: Die Klemmen können bis zu 3,31 mm² (12 AWG) aufnehmen.
Hinweis: Der Ausgang ist in allen Modi für alle Lasttypen direkt gekoppelt, nicht transformatorisoliert
LAN (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-LAN-Anschluss
100-240 V ~ 50/60 Hz 4A-2A (1) IEC 60320 C14 Hauptstromeingang;
Partner mit abnehmbarem Netzkabel (im Lieferumfang enthalten)
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse
COMPUTER (vorne) (1) USB-Buchse Typ B;
USB-Computerkonsolenanschluss (nur zur Einrichtung)

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt die von der Wechselstromversorgung gelieferte Betriebsleistung an, gelb zeigt den laufenden Start an, grün zeigt den normalen Betrieb und eine Verbindung zum LAN an, abwechselnd grün / gelb zeigt das Fehlen einer Netzwerkverbindung an
RESET (1) Vertiefter Druckknopf, stellt die zuletzt gespeicherten Einstellungen wieder her
STATUS, FEHLER 1 & 2 (2) Rote LEDs zeigen jeweils einen Fehler auf dem entsprechenden Kanal mit den unten angegebenen Einzelheiten an
STATUS, STROM 1 & 2 (2) Blaue LEDs zeigen jeweils einen Überstromfehler am entsprechenden Ausgang an
STATUS, DC 1 & 2 (2) Blaue LEDs zeigen jeweils einen DC-Offset-Fehlerzustand auf dem entsprechenden Kanal an
STATUS, THERM 1 & 2 (2) Blaue LEDs zeigen jeweils einen Übertemperaturfehler auf dem entsprechenden Kanal an
STATUS, 70V-100V 1 & 2 (2) Blaue LEDs, die jeweils anzeigen, dass der entsprechende Kanal für den Betrieb mit 70 Volt / 100 Volt konfiguriert ist
VU 1 & 2 (2) 5-Segment-LED-Balkendiagramm-Audiopegelmesser für jeden entsprechenden Ausgang; Jede enthält (4) blaue LEDs für -40 dB, -30 dB, -20 dB und -10 dB und (1) rote LED für CLIP
LINE INPUTS 1 & 2 (hinten) (2) Mit dem Schraubendreher einstellbare Drehregler stellen jeweils den Eingangsdämpfungspegel für den entsprechenden Kanal ein
LAN (hinten) (2) LEDs, grüne LED zeigt den Ethernet-Verbindungsstatus an, gelbe LED zeigt die Ethernet-Aktivität an
SETUP (hinten) (1) Rote LED und (1) Drucktaste für die Ethernet-Einrichtung blinken beim Aktualisieren der Firmware
Netzschalter (hinten) (1) Wippschalter, schaltet die Hauptstromversorgung ein oder aus
Zurücksetzen des Leistungsschalters (hinten) (1) Druckknopfschalter, setzt den 10A-Leistungsschalter zurück

Leistung
Hauptleistung 4-2 Ampere bei 100-240 Volt Wechselstrom, 50/60 Hz, 10 Ampere max.
Eingangsleistung 300 Watt
Leistungsaufnahme 300 Watt, alle Kanäle werden mit 1/8 Ausgangsleistung betrieben;
50 Watt bei 120 VAC / 60 Watt bei 230 VAC, alle Kanäle im Leerlauf

Umwelt
Temperatur 5 bis 40 ° C (41 bis 104 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 1025 BTU / h, alle Kanäle werden mit 1/8 Ausgangsleistung betrieben;
240 BTU / h, alle Kanäle frei

Konstruktion
Chassis Metall, lüftergekühlte, belüftete Seiten mit variabler Drehzahl
Frontplatte Metall, schwarz lackiert mit Polycarbonat-Etikettenauflage
Montage Freistehend oder 1 RU 19-Zoll-Rack montierbar (vordere Rackohren und hintere Halterungen enthalten)

Maße
Höhe 44 cm
Breite 439 mm (17,28 Zoll);
483 mm (19,00 Zoll) mit Zahnstangenohren
Tiefe 371 mm (14,59 Zoll)

Gewicht
6,2 kg

Beachtung
UL 60065, FCC Klasse A für gewerbliche Zwecke

Datenblatt als PDF zum Download
