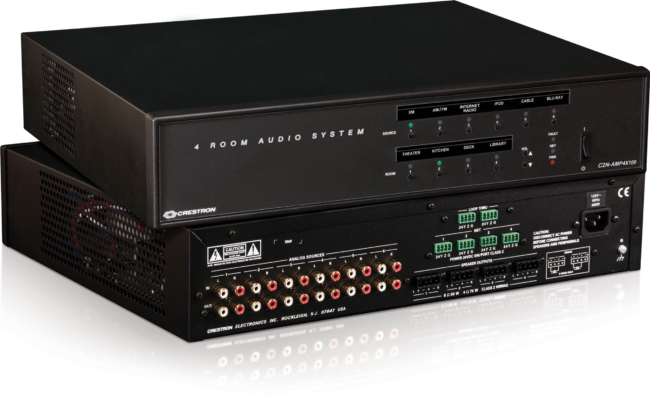

Crestron C2NI-AMP-4*100

4-Raum-Audiosystem - Internationale Version, 230V

Kostengünstige Audioverteilung für 4 bis 16 Räume. Bietet eine luxuriöse Crestron-Lösung zu einem günstigen Preis für kleine bis mittelgroße Häuser, Eigentumswohnungen und Unternehmen.

Crestron DSP und Verstärker

Produktübersicht

Der Crestron C2NI-AMP-4*100 bietet eine kostengünstige Audioverteilung für bis zu 16 Räume - ideal für kleine bis mittelgroße Häuser, Eigentumswohnungen und Unternehmen. Jeder C2N-AMP-4X100 verwaltet bis zu vier Räume und verfügt über sechs Stereo-Line-Eingänge für alle Ihre Musik- und AV-Quellen. Mit vielen der gleichen Pro-Funktionen wie die teureren Systeme von Crestron kann der C2N-AMP-4X100 als Teil eines kompletten Crestron-Systems in jedem Raum seine eigene Auswahl an Musik, Sport, Nachrichten oder Gesprächen genießen.

Kraftvolles Zeug
Jede Raumleistung kann 50 Watt / Kanal leisten. @ 8Ω oder 75 Watt / Ch. @ 4Ω - perfekt für den Betrieb eines Hauses voller Crestron Excite®-, Aspire®-, Essence®-, AIR®- und Saros®-Lautsprecher. Die Ausgänge können auch überbrückt werden, um robuste 150 Watt / Kanal zu liefern. @ 8Ω. Jeder Raum kann eine der sechs Eingangsquellen auswählen und dabei die Einstellungen für Lautstärke, Bass, Höhen, Balance, Lautstärke, Stummschaltung und Mono des Raums vollständig steuern.

Erweiterung des Herrenhauses
Ein einziger C2N-AMP-4X100 bietet die perfekte Lösung für eine typische Wohnung oder ein kleines Unternehmen - mit Raum zum Wachsen. Die Erweiterung des Systems ist einfach - fügen Sie einfach bis zu drei zusätzliche Einheiten hinzu, um insgesamt 16 Räume oder Zonen zu unterstützen.

Inspirationsquellen
Als Ergänzung zu Ihrem Multiroom-Audiosystem bietet Crestron eine Auswahl an Quellkomponenten mit erweiterten Funktionen, die die ultimative Audio-Integration für das ganze Haus bieten. Der CEN-NSP-1 Network Stream Player ermöglicht die nahtlose Integration Ihres iPhone®, iPod® oder iPad® über AirPlay® oder ein USB-Dock, sodass alle Ihre Musik- und anderen Audioinhalte direkt vom Mobilgerät aus einfach ausgewählt und gesteuert werden können oder über einen Crestron-Touchscreen irgendwo im Haus. Mit dem kostengünstigen C2N-TAMFMXM AM / FM- und XM®-Tuner oder dem vielseitigen modularen CEN-TRACK TunerRack Modular Multi-Tuner können Sie Ihrem System Multizone-Radio hinzufügen. 1]

Kontrolliere deinen Weg
Crestron bietet die größte Auswahl an kostengünstigen Tastaturen, drahtlosen Fernbedienungen und erweiterten Touchscreens zur Steuerung Ihres Multiroom-Systems. Unsere Touchscreens TSW-552, TSW-752 und TSW-1052 bieten jeweils eine perfekte Ergänzung zum C2N-AMP-4X100 in verschiedenen Größen und bieten einen unterhaltsamen und intuitiven Touchscreen-Controller für den Zugriff auf alle Ihre Multimedia-Quellen sowie Beleuchtung, Klima und andere Funktionen. Mit der Handfernbedienung TSR-302 haben Sie die drahtlose Touchscreen-Steuerung in der Hand und können mühelos von Raum zu Raum wechseln, um Audio und alles andere zu steuern, was Sie möchten. Crestron bietet auch die Möglichkeit, alles von einem iPhone, iPad oder Android ™ -Mobilgerät aus zu steuern.

Tolle Integration
Die Cresnet®-Konnektivität ermöglicht die einfache Integration in jedes Crestron-System. Die integrierte Cresnet-Verteilung bietet einen praktischen Abschlusspunkt für Tastaturen, HF-Gateways und andere Geräte. Jeder C2N-AMP-4X100 verfügt über vier Cresnet-Ports, wobei pro Port 5 Watt Cresnet-Leistung zur Verfügung stehen.

Hauptmerkmale
Erschwingliche Audioverteilung für vier Räume, erweiterbar für bis zu 16 Räume
Der integrierte Achtkanalverstärker liefert 50 W / Ch. @ 8Ω und 75 W / Ch. @ 4Ω
Die Raumleistungen 1 & 2 und 3 & 4 sind jeweils für 150 W / Ch überbrückbar. @ 8Ω
Bietet eine unabhängige Steuerung von Lautstärke, Bass, Höhen und anderen Einstellungen pro Raum / Zone
Enthält sechs Stereo-Line-Eingänge mit Loop-Thru für eine einfache Erweiterung
Enthält Bedienelemente auf der Vorderseite zur Quellenauswahl und Lautstärkeregelung
Die Frontplatte kann mithilfe der Crestron® Engraver-Software oder der mitgelieferten vorgedruckten Etiketten angepasst werden
Ermöglicht die Integration des Crestron-Systems über Cresnet®
Bietet integrierte Cresnet-Verteilung und Stromversorgung für vier Raumtastaturen

Lieferumfang und technische Daten

Audio
Mit 6x4-Stereo-Matrix-Umschalter, 4-Kanal-Audioprozessor, 4-Kanal-Stereo-Leistungsverstärker, Eingangskompensation, Amp-Bridging, Fehlererkennung und -schutz
Eingangssignaltypen Analoge Stereo-Leitung (unsymmetrisch)
Ausgangssignaltypen Stereo-Lautsprecherpegel

Einstellungen - typisch für 6 Stereo-Eingänge (ANALOG SOURCES 1 - 6):
Eingangskompensation ± 10,0 dB pro Eingang

Einstellungen - typisch für 4 Stereo-Raumausgänge (LAUTSPRECHERAUSGÄNGE 1 - 4):
Lautstärkeregler -80 bis +20 dB
Stumm -100dB
Bass Control ± 12 dB bei 100 Hz, 2 dB Schritte
Höhenregelung ± 12 dB bei 10 kHz, 2 dB Schritte
Lautheitskompensation Ein / Aus
Balance Control Links / Rechts einstellbar
Mono Summing Auswählbar

Leistung - typisch für 4 stereoverstärkte Ausgänge (LAUTSPRECHERAUSGÄNGE 1 - 4):
Ausgangsleistung 50 Watt pro Kanal bei 8 Ohm;
75 Watt pro Kanal bei 4 Ohm;
150 Watt pro Kanal bei 8 Ohm überbrückt
Frequenzgang 20 Hz bis 20 kHz ± 1 dB
THD + N 0,4%, 1 kHz, 50 W bei 8 Ohm
S / N-Verhältnis 103 dB, 20 Hz bis 20 kHz, A-gewichtet
Stereotrennung> 70dB

Kommunikation
Cresnet® Cresnet Slave bietet Cresnet-Verteilung und Stromversorgung für vier Raumtastaturen

Anschlüsse
ANALOGE QUELLEN L / R IN 1 - 6 (12) Cinch-Buchse mit (6) unsymmetrischen Stereo-Line-Level-Audioeingängen;
Maximaler Eingangspegel: 2 Veff;
Eingangsimpedanz: 10 kOhm
ANALOGE QUELLEN L / R OUT 1 - 6 (12) Cinch-Buchse mit (6) unsymmetrischen Stereo-Loop-Thru-Ausgängen;
Schließen Sie parallel zu den Eingängen weitere C2N-AMP-4X100-Geräte oder andere Audio-Vorverstärker / -Empfänger an
LAUTSPRECHERAUSGÄNGE L / R 1 - 4 (4) 4-polige 5 mm abnehmbare Klemmenblöcke;
Leistungsverstärkerausgänge;
Kabelgröße: Die Klemmen akzeptieren bis zu 14 AWG
LOOP THRU (2) 4-polige abnehmbare 3,5-mm-Klemmenblöcke;
Cresnet-Slave-Ports, parallel geschaltet;
Schließen Sie das Steuerungssystem und weitere C2N-AMP-4X100-Geräte an
NET 1 - 4 (4) 4-polige abnehmbare 3,5-mm-Klemmenblöcke;
Cresnet-Verteilungsports, parallel;
Stellen Sie eine Verbindung zu Tastaturen und anderen Cresnet-Geräten her.
Maximale Cresnet-Leistung pro Port: 5 Watt (210 mA bei 24 Volt DC)
120 V ~ 60 Hz 400 W (USA / Nordamerika) (1) IEC 60320 C14 Hauptstromeingang;
Partner mit abnehmbarem Netzkabel (im Lieferumfang enthalten)
230 V ~ 50/60 Hz 400 W (international) (1) IEC 60320 C14 Hauptstromeingang;
Partner mit abnehmbarem Netzkabel (nicht im Lieferumfang enthalten)
G 6-32 Schraube, Gehäusemasse

Bedienelemente und Anzeigen
QUELLE 1 - 6 (6) Drucktasten und grüne LEDs, wählen Sie die Eingangsquelle für das Routing
ZIMMER 1 - 4 (4) Drucktasten und grüne LEDs, Ausgabezone für Routing und Lautstärkeregelung auswählen
Mit den Tasten VOL Λ / V (2) wird die Lautstärke für den ausgewählten Ausgang eingestellt
Die rote LED FAULT (1) zeigt einen Fehlerzustand bei Temperatur, Gleichstrom oder Überstrom an
Die gelbe LED NET (1) zeigt die Kommunikation mit dem Cresnet-System an
Die grüne LED PWR (1) zeigt die zugeführte und eingeschaltete Netzstromversorgung an
Ein / Aus (1) Wippschalter, schaltet das Gerät ein und aus

Strombedarf
Hauptstrom
(USA / Nordamerika) 400 Watt bei 120 Volt Wechselstrom, 60 Hz
Hauptstrom
(International) 400 Watt bei 230 Volt Wechselstrom, 50/60 Hz
Cresnet Power Usage keine
Verfügbare Cresnet-Leistung 5 Watt bei 24 Volt Gleichstrom pro vier NET-Ports

Umwelt
Temperatur 5 bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 173,5 BTU / h

Gehäuse
Chassis Metall mit schwarzer Oberfläche, belüfteten Seiten, lüftergekühlt
Frontplatte Kunststoff, schwarz mit Polycarbonat-Etikettenauflage

Maße
Höhe 92 mm
Breite 429 mm (16,89 Zoll)
Tiefe 347 mm

Gewicht
9,0 kg
