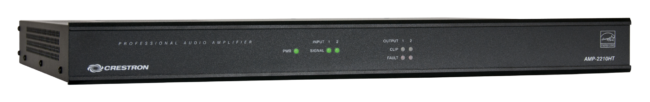

Leistungsverstärker 2*210 Watt Crestron AMP-2210HT

Kommerzieller Leistungsverstärker 2x210W, 4 / 8Ω oder Hochleistung 70V

Crestron AMP-2210HT Hochleistungs-ENERGY STAR®-qualifizierter Leistungsverstärker für alle Arten von professionellen Audioanwendungen mit 22*210 Watt Leistung.

Crestron DSP und Verstärker

Produktübersicht

Kommerzielle Leistungsverstärker der Crestron® AMP-Serie bieten eine perfekte Kombination aus hoher Leistung und Effizienz für alle Arten von professionellen Audioanwendungen. Diese zu 100% von Crestron entwickelten und gebauten Verstärker sind ENERGY STAR®-qualifiziert, damit Unternehmen ihre umweltfreundlichen Initiativen erfüllen können, ohne die Audioleistung zu beeinträchtigen. Zu den erweiterten Konstruktionsmerkmalen gehört eine hocheffiziente Verstärkertopologie mit einer Stromversorgung mit korrigiertem Wirkleistungsfaktor, die eine großzügige Menge an Leistung in einem platzsparenden 1U-Rack-Gehäuse liefert.

Der AMP-2210HT bietet zwei unabhängige Verstärkungskanäle mit konfigurierbaren Ausgängen für eine Reihe von Systemdesigns. Jeder Kanal kann über einen einfachen Wahlschalter konfiguriert werden, um entweder Niedrig-Z- oder 70-V-Konstantspannungs-Lautsprechersysteme zu handhaben. Jeder Kanal ist für 210 W bei 70 V oder 4 Ω oder 120 W bei 8 Ω ausgelegt. Zusätzlich können die beiden Kanäle miteinander überbrückt werden, um einer einzelnen Last robuste 420 W bei 8 Ω zu liefern. [1]

ENERGY STAR® Qualifiziert

Dank seines hocheffizienten Designs kann der AMP-2210HT die anspruchsvollen Qualifikationsanforderungen von ENERGY STAR erfüllen und bietet eine kostengünstige Lösung für alle Bereiche, von Sitzungssälen und Auditorien bis hin zu Paging- und Hintergrundmusiksystemen. Durch das automatische Ausschalten wird der Verstärker in einen Standby-Zustand mit geringem Stromverbrauch versetzt, wenn 30 Minuten lang kein Eingangssignal erkannt wird. Der Verstärker schaltet sich schnell wieder ein, sobald ein Eingangssignal erkannt wird. Darüber hinaus kann jeder Verstärkerkanal unabhängig über Jumper oder Remote-Kontakte aktiviert oder deaktiviert werden, wodurch der Stromverbrauch reduziert wird, indem einzelne Kanäle heruntergefahren werden, wenn sie nicht benötigt werden. Unabhängig davon, ob der AMP-2210HT ferngesteuert oder über einen Wechselstromregler geschaltet wird, zieht er beim Einschalten keinen zusätzlichen Einschaltstrom, wodurch die Anforderungen an den Wechselstromkreis reduziert werden und möglicherweise keine zusätzlichen Stromsequenzierungsgeräte erforderlich sind.

Professionelle Systemintegration
Der AMP-2210HT verfügt über professionelle symmetrische Eingänge mit einer Einstellung des Eingangspegels von 10 dB auf der Rückseite, um die Kompatibilität mit einer Vielzahl von Audioquellen zu gewährleisten. Die Fernsteuerung der Stromversorgung wird für jeden Kanal mithilfe externer Kontaktschließungen, Schalter oder Steuerungssystemrelais aktiviert. Alle Eingangs-, Ausgangs- und Fernbedienungsverbindungen werden über abnehmbare Schraubklemmenverbindungen erleichtert, um die Installation und Wartung zu vereinfachen.

Cool und kompakt
Der AMP-2210HT verfügt über ein langlebiges, leichtes Gehäuse, das in einem Regal aufgestellt oder mit den mitgelieferten Rack-Ohren am Rack montiert werden kann. Mit nur einem Rack und einer Tiefe von weniger als 15 Zoll ist es ideal für Installationen, die viel Energie auf engstem Raum benötigen. Das effiziente, kühl laufende Design gibt wesentlich weniger Wärme ab als Verstärker mit vergleichbarer Nennleistung. Konvektionskühlung bedeutet, dass keine lauten Lüfter vorhanden sind, sodass der AMP-2210HT in einem Rednerpult oder einer Anrichte im Sitzungssaal installiert werden kann, ohne den Geräuschpegel zu beeinflussen.

Robust und zuverlässig
Alle Verstärker der AMP-Serie sind auf ultimative Zuverlässigkeit in einer Vielzahl von kommerziellen Umgebungen ausgelegt. Der integrierte Überstrom- und DC-Offset-Schutz auf jedem Kanal verhindert eine Beschädigung des Verstärkers und der Lautsprecher aufgrund externer oder interner Fehler. Auf jedem Kanal und der Stromversorgung ist außerdem ein diskreter Wärmeschutz vorgesehen. Für jeden Kanal sind Anzeigen auf der Vorderseite vorgesehen, um das Vorhandensein von Signalen, Übersteuerungen und Fehlerzustände anzuzeigen.

Hauptmerkmale
ENERGY STAR®-qualifizierter Leistungsverstärker
Ultraeffizientes platzsparendes Design
Niedrige Gesamtbetriebskosten
Hohe Ausgangsleistung, geringes Rauschen, geringe Verzerrungsleistung
Jeder Kanal wählbar für 4 / 8Ω- oder 70V-Betrieb
Zwei Kanäle mit einer Nennleistung von jeweils 210 W bei 4 Ω, 120 W bei 8 Ω und 210 W bei 70 V [1]
Überbrückbar für 420 W bei 8 Ω
Einzelkanal-Leistungssteuerung über Jumper oder Fernkontakt
Automatisches Ausschalten nach 30 Minuten ohne Signal
Sofortiges automatisches Einschalten, wenn ein Eingangssignal erkannt wird
Kein Einschaltstrom beim Einschalten
Überstrom- und DC-Offset-Schutz pro Ausgang
Wärmeschutz am Netzteil und an jedem Kanal
Signal-, Clip- und Fehleranzeigen auf der Vorderseite pro Kanal
Professionelle symmetrische Eingänge
Abnehmbare Klemmenblockstecker
Rückseite ± 10 dB Eingangspegelregler
Konvektion gekühlt - keine lauten Lüfter
Single-Space 1U Rack montierbar
Unter 15 Zoll tief
Universelles Netzteil mit aktiver Leistungsfaktorkorrektur

Lieferumfang und technische Daten

Audio
Eingangssignaltypen Symmetrischer oder unsymmetrischer analoger Leitungspegel
Ausgangsleistung 25 W pro Kanal bei 4-8 Ohm
Frequenzgang 20 Hz bis 20 kHz ± 0,5 dB
THD + N <0,1% bei voller Nennausgangsleistung S / N-Verhältnis> 100 dBA, 20 Hz bis 20 kHz, symmetrisch
Übersprechen - 75 dB bei 1 kHz
Eingangsempfindlichkeit 1,23 Veff, +4 dBu symmetrisch;
0,316 Veff, –10 dBV unsymmetrisch;
Für volle Nennausgangsleistung
Schutzclip-Begrenzer, Überstrom, Unterspannung, Übertemperatur, Gleichstromversatz, extrem hohe Frequenz

Anschlüsse
LAUTSPRECHER AUS 1 - 2 (2) 2-polige 7,62 mm umgekehrte Geschlecht 20 A abnehmbare Klemmenblöcke; Leistungsverstärkerausgänge;
Kabelgröße: Die Klemmen können bis zu 3,31 mm2 (12 AWG) aufnehmen.
Hinweis: Der Ausgang ist direkt gekoppelt und nicht vom Transformator isoliert
AUDIO IN 1 - 2 (unsymmetrisch) (2) Cinch-Steckverbinder, Buchse;
Unsymmetrische Audioeingänge mit Line-Pegel;
Maximaler Eingangspegel: 2,24 Veff, +7 dBV (+9,2 dBu)
AUDIO IN 1 - 2 (symmetrisch) (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrische Line-Level-Audioeingänge;
Maximaler Eingangspegel: 7,75 Veff, +20 dBu;
Eingangsimpedanz: 20 kOhm
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse
100-240 V ~ 1A 50/60 Hz (1) IEC 60320 C14 Hauptstromeingang;
Partner mit abnehmbarem Netzkabel, im Lieferumfang enthalten

Bedienelemente und Anzeigen
PWR (1) Grüne LED zeigt die von der Wechselstromversorgung gelieferte Betriebsleistung an
FEHLER 1 - 2 (2) Rote LEDs; Jedes zeigt einen Übertemperatur- oder Überstromfehler auf dem entsprechenden Kanal an
SIGNAL 1 - 2 (2) Zweifarbige grün / rote LEDs, grün zeigt das Vorhandensein des Eingangssignals an und rot zeigt das Abschneiden des Eingangssignals auf jedem entsprechenden Kanal an
Eingangspegel 1 - 2 (2) Mit dem Schraubendreher einstellbare Drehregler stellen jeweils den Eingangsdämpfungspegel für den entsprechenden Kanal ein, einschließlich manipulationssicherer Magnetabdeckung

Leistung
Hauptstromversorgung 1 A bei 100-240 VAC, 50/60 Hz
Leistungsaufnahme 17 W, beide Kanäle mit 1/8 Ausgangsleistung betrieben;
8 W, Leerlauf

Umwelt
Temperatur 5 bis 40 ° C (41 bis 104 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Konstruktion
Chassis Metal, konvektionsgekühlt (lüfterlos), vorne und hinten belüftet
Frontplatte Metall, schwarz lackiert mit Polycarbonat-Etikettenauflage
Montage Freistehend, oberflächenmontiert oder 1/4 Breite 1 RU 19 Zoll. Rack montierbar; mit anderen Produkten der modularen AMP-Serie von Crestron (Klebefüße, Aufputz-Kit, Ganging-Kit und Rack-Montage-Kit enthalten)

Maße
Höhe 45 cm ohne Füße;
47 mm mit Oberflächenkit
Breite 110 mm (4,33 Zoll);
138 mm (5,43 Zoll) mit Oberflächen-Kit;
483 mm (19,00 Zoll) mit Rack-Kit
Tiefe 266 mm (10,46 Zoll)

Beachtung
ENERGY STAR, ErP (1275/2008 / EG), UL 60065, FCC Klasse A, gewerbliche Verwendung

Datenblatt als PDF zum Download
