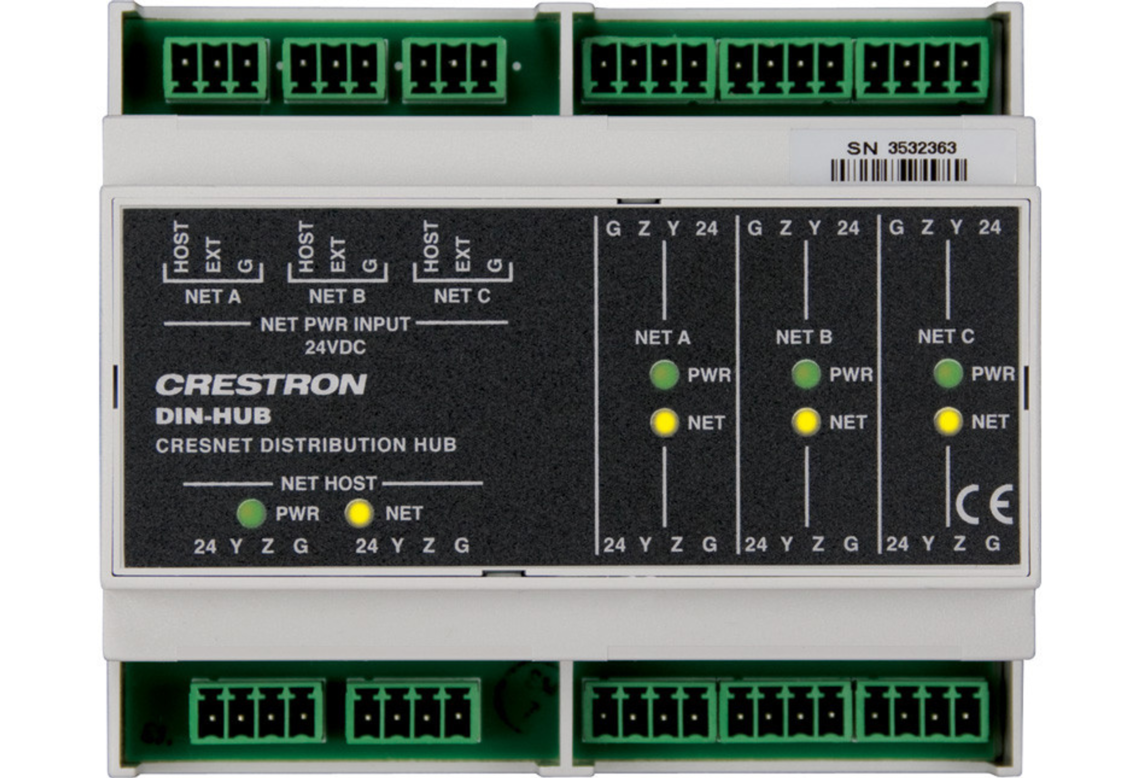

Crestron DIN-HUB Cresnet-HUB

DIN-HUB 1

DIN-Schiene Cresnet Distribution Hub

3-Segment-Cresnet-Hub
Für Cresnet-Netzwerke mit mehr als 20 Geräten
Konfigurierbare Energieverteilung

DIN-Schiene Cresnet Distribution Hub

Produktübersicht

Der DIN-HUB ist ein auf einer DIN-Schiene montierter Cresnet-Hub, der die Konfiguration großer Cresnet-Netzwerke erleichtert. Die DIN-Schienenmontage ermöglicht eine modulare Installation neben Crestron DIN-Schienenbeleuchtungs- und Automatisierungssteuerungsmodulen und anderen DIN-Schienenmontagegeräten von Drittanbietern.

3-Segment Cresnet® Hub

Cresnet ist das Kommunikations-Backbone für Crestron-Beleuchtungsmodule, Wandkastendimmer, Schattenregler, Thermostate, Tastaturen, Touchpanels und viele andere Geräte. Dieser flexible 4-Draht-Bus unterstützt normalerweise ungefähr 20 Cresnet-Geräte, ohne dass ein Hub erforderlich ist. Größere Systeme können einfach durch Hinzufügen des DIN-HUB aktiviert werden. Der DIN-HUB verfügt über 3 isolierte Cresnet-Segmente, die jeweils weitere 20 Geräte unterstützen. Dies ermöglicht Systeme mit insgesamt ca. 80 Geräten (einschließlich des "Host" -Segments). Es können weitere Hubs hinzugefügt werden, um ein maximales Potenzial von 252 Geräten zu ermöglichen. *

Cresnet-Stromverteilung

Zusätzlich zu den Daten führt Cresnet 24 Volt Gleichstrom für die Stromversorgung der daran angeschlossenen Geräte. Der DIN-HUB bietet eine einfache Möglichkeit, die Stromverteilung für ein komplettes Cresnet-Netzwerk zu verwalten. Jedes Segment kann so konfiguriert werden, dass es seine Energie von der "Host" -Stromquelle oder von einer anderen Stromversorgung erhält. Für jedes Segment können separate Netzteile reserviert werden, oder ein einzelnes Netzteil kann nach Bedarf von mehreren Segmenten gemeinsam genutzt werden. Jedes Segment unterstützt bis zu 75 Watt.

Installation der DIN-Schiene

Der DIN-HUB ist so konzipiert, dass er zur Installation in einem Wandgehäuse oder an einer Wandplatte auf einer Standard-DIN-Schiene einrastet. Die Kabelverbindungen werden mit abnehmbaren Schraubklemmen hergestellt, die oben und unten positioniert sind und für eine einfache Installation und Wartung von vorne gut zugänglich sind. Diagnoseanzeigen befinden sich auf der mittleren Frontplatte. Bei Installation in einem Gehäuse mit 45-mm-Ausschnitten bleibt die Frontplatte des DIN-HUB sichtbar, während die Anschlüsse verborgen sind.

Hauptmerkmale
3-Segment-Cresnet-Hub
Für Cresnet-Netzwerke mit mehr als 20 Geräten
Konfigurierbare Energieverteilung
Keine Programmierung erforderlich
6M breite DIN-Schienenmontage

Lieferumfang und technische Daten

Verbindungen

NET HOST (2) 4-polige abnehmbare 3,5-mm-Klemmenblöcke, parallel geschaltet;
Verbindet mit dem Master-NET-Port von DIN-AP2 oder einem anderen Steuerungssystem und führt Schleifen zu zusätzlichen DIN-Rail-Cresnet-Geräten
NET PWR INPUT 24VDC, NET A - C (3) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Cresnet-Leistungsauswahlanschlüsse für jedes Segment;
Stellen Sie eine Verbindung zu externen Cresnet-Netzteilen oder über Jumper zur Host-Stromquelle her, um Cresnet-Geräte mit Strom zu versorgen, die an die NET A-C-Ports angeschlossen sind.
Maximale Last pro Segment: 75 Watt (3,13 Ampere bei 24 Volt Gleichstrom)
NET A - C (6) 4-polige abnehmbare 3,5-mm-Klemmenblöcke mit (2) Cresnet-Ports (parallel) pro (3) Segment

LED-Anzeigen
NET HOST, PWR (1 grün) Zeigt an, dass das Gerät über einen der NET HOST-Ports mit Cresnet versorgt wird
NET HOST, NET (1 gelb) Zeigt die Cresnet-Busaktivität an einem der NET HOST-Ports an
NET A - C, PWR (3 grün) Zeigt an, dass Cresnet-Leistung an den NET-Ports des entsprechenden Hub-Segments verfügbar ist
NET A - C, NET (3 gelb) Zeigt die Cresnet-Busaktivität an den NET-Ports des entsprechenden Hub-Segments an

Strombedarf
Cresnet-Stromverbrauch 0,6 Watt (0,03 Ampere bei 24 Volt Gleichstrom)

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 2 BTU / h

Gehäuse
Hellgraues Polycarbonatgehäuse mit Polycarbonat-Etikettenauflage, UL94 V-0, 35 mm DIN EN 60715 Schienenhalterung, DIN 43880 Formfaktor für Gehäuse mit 45 mm Frontplattenausschnitt, belegt 6 DIN-Modulabstände (108 mm)

Maße
Höhe 9,42 cm
Breite 10,60 cm
Tiefe 5,80 cm

Gewicht
169 g (6,0 oz)

Datenblatt als PDF zum Download
