Crestron DIN-2MC2 2-Kanal Motorsteuerung

Crestron-DIN-2MC2

DIN-Schienenmotorsteuerung, 2 Einspeisungen, 2 Kanäle

Das DIN-2MC2 ist ein 2-Kanal-Motorsteuerungsmodul zur Steuerung von bidirektionalen Motoren für Vorhänge, Jalousien, Projektionswände, Aufzüge, Oberlichter und Tore.

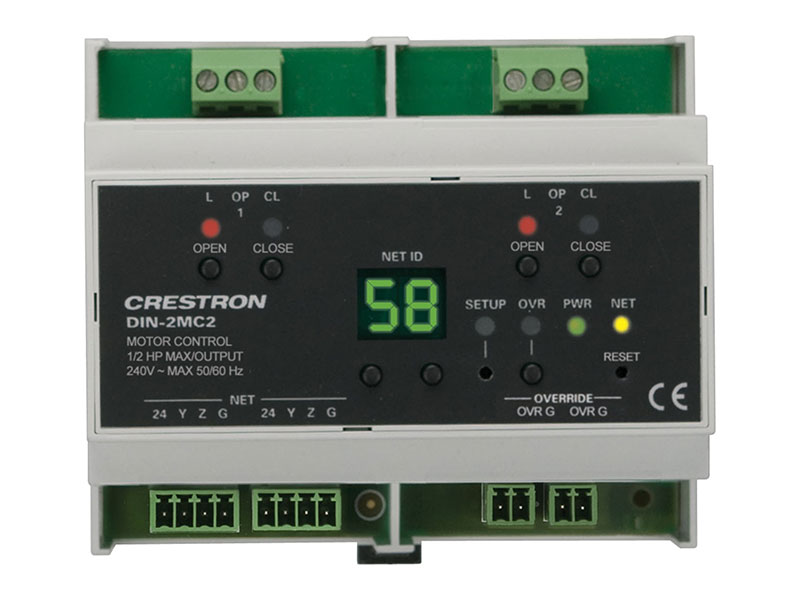

Crestron DIN-2MC2 -Hutschienenmotorsteuerung, 2 Einspeisungen, 2 Kanäle

Produktübersicht

Der DIN-2MC2 ist ein 2-Kanal-Motorsteuerungsmodul zur Steuerung von bidirektionalen Motoren für Vorhänge, Jalousien, Projektionswände, Aufzüge, Oberlichter und Tore. Jeder Kanal unterstützt die Auf- / Ab- oder Öffnungs- / Schließsteuerung eines herkömmlichen bidirektionalen Dreileitermotors mit bis zu 1/2 PS bei Spannungen bis zu 240 Volt. Das integrierte Timing und die Verriegelungslogik erleichtern die Programmierung des DIN-2MC2 für einen ausfallsicheren Betrieb.

Eingabe überschreiben
Ein Override-Eingang ermöglicht es einem externen Kontaktschluss, das Steuerungssystemprogramm vorübergehend zu überschreiben und jeden Kanalausgang auf seinen voreingestellten Override-Zustand zu setzen. Zustände können lokal über das Bedienfeld oder remote über Software festgelegt und gespeichert werden.

Installation der DIN-Schiene
Der DIN-2MC2 ist so konzipiert, dass er zur Installation in einem Wandgehäuse auf einer Standard-DIN-Schiene einrastet. Die Kabelverbindungen werden über Schraubklemmen hergestellt, die oben und unten angeordnet sind und von vorne für eine einfache Installation und Wartung gut zugänglich sind. Alle Setup-Bedienelemente und -Anzeigen befinden sich auf der mittleren Frontplatte. Bei Installation in einem Gehäuse mit 45-mm-Ausschnitten bleibt die Frontplatte des DIN-2MC2 zugänglich, während die Anschlüsse verborgen sind.

Cresnet®
Der DIN-2MC2 kommuniziert mit einem Crestron-Steuerungssystem über das Cresnet-Steuerungsnetzwerk. Am DIN-2MC2 befinden sich zwei Cresnet-Anschlüsse, über die mehrere Automatisierungssteuerungsmodule der DIN Rail-Serie einfach in Reihe geschaltet werden können.

Hauptmerkmale
Zweikanalige bidirektionale Motorsteuerung
Unterstützt 120 bis 240 Volt 50/60 Hz
Eingabe überschreiben
Cresnet®-Kommunikation
Einrichtung über Frontplatte oder Software
Programmierbare Funktionalität über DIN-AP2
6M breite DIN-Schienenmontage

Lieferumfang und technische Daten

Tragzahlen
Motorsteuerkanäle 2
Pro Kanal 0,5 PS bei 240 Volt Wechselstrom, 50/60 Hz
Modul insgesamt 1 PS bei 240 Volt Wechselstrom, 50/60 Hz
Lasttypen Bidirektionale 3-Draht-Motoren

Verbindungen
1 - 2 (2) Sätze von (3) unverlierbaren Schraubklemmen;
Bidirektionale 3-Draht-Motorsteuerrelais;
Maximale Drahtgröße: 2,5 mm²
NET (2) 4-polige abnehmbare 3,5-mm-Klemmenblöcke, parallel geschaltet;
Cresnet-Slave-Port
ÜBERSCHREIBEN
(2) 2-polige abnehmbare 3,5-mm-Klemmenblöcke, parallel geschaltet;
Sensoreingang für externen Niederspannungskontaktschluss;
Aktiviert den Override-Modus, wenn ein Abschluss vorliegt.
Mindestschließleistung: 10 mA (pro Modul) bei 24 Volt

Bedienelemente und Anzeigen
ÖFFNEN & SCHLIESSEN 1 - 2
(4) Rote LEDs und (4) Miniaturtasten zur Statusanzeige und lokalen Steuerung jedes Kanals
NET ID (2) Grüne 7-Segment-LED-Ziffern und (2) Miniatur-Drucktasten zum Einstellen der Cresnet-ID
SETUP (1) Rote LED und (1) versenkter Miniaturtaster zur Aktivierung des Setup-Modus und der berührungseinstellbaren ID
OVR (1) Rote LED und (1) Miniaturtaste zum Aktivieren des Override-Modus und Speichern von Override-Voreinstellungen
PWR (1) Grüne LED leuchtet, wenn der NET-Port mit Gleichstrom versorgt wird
NET (1) Gelbe LED zeigt die Kommunikation mit dem Steuerprozessor an
RESET (1) Eingelassener Miniaturtaster, setzt den internen Prozessor zurück

Gehäuse
Hellgraues Polycarbonatgehäuse mit Polycarbonat-Etikettenauflage, UL94 V-0, 35 mm DIN EN 60715 Schienenhalterung, DIN 43880 Formfaktor für Gehäuse mit 45 mm Frontplattenausschnitt, belegt 6 DIN-Modulabstände (108 mm)

Strombedarf
Cresnet-Stromverbrauch
3 Watt (0,125 Ampere bei 24 Volt Gleichstrom)

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 10 BTU / h

Maße
Höhe 94,2 mm
Breite 106,0 mm
Tiefe 59,5 mm

Gewicht
210 g (7,4 oz)

Datenblatt als PDF zum Download
