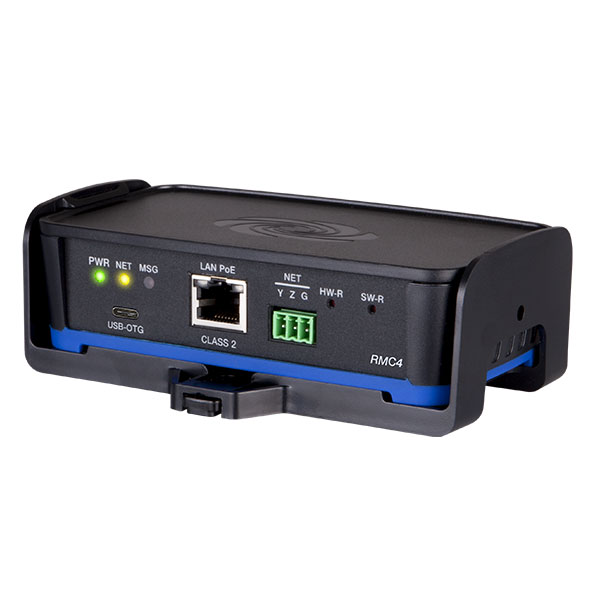

Crestron RMC4 kompakte Steuerung Serie 4

Crestron Steuerung RMC4

Crestron RMC4 leistungsfähiges Steuerungssystem der Serie 4

Crestron bietet mit Ihrer Steuerung RMC4 eine kompakte Steuerung der Serie 4 mit dem Crestron IFE-Mikroformfaktor. Praktisch über PoE mit Strom versorgt und passt fast überall für eine Vielzahl spezialisierter Anwendungen. Schnittstellen : Ethernet, BACNET, Modbus, Rs232, 2*Infrarot, 2 Relais

Crestron 4-Series ™ Steuerungssystem mit POE, Cresnet, IR und RS232

Produktübersicht

Der Crestron® RMC4 bietet einen sicheren, leistungsstarken und kostengünstigen Steuerprozessor und eine Schnittstelle für die Steuerung und Überwachung eines einzelnen Anzeigegeräts, eines kleinen AV-Systems, Beleuchtung und Beschattung, Klimatisierung, Sicherheit, Energiemanagement und vieler anderer Spezialgebiete Anwendungen. Dank eines kleinen Formfaktors kann der RMC4 nahezu überall platziert werden. Optional kann er mit der mitgelieferten Montagehalterung an einer ebenen Fläche oder einer DIN-Schiene befestigt werden. Der RMC4 passt problemlos hinter ein Videodisplay oder über einen Projektor und bietet genügend Steueranschlüsse, um das Anzeigegerät zusammen mit einem Bildschirm oder einem Aufzug zu steuern.

4er Control Engine
4-Series ™ -Steuersysteme sind mit einer aktualisierten Multicore-CPU ausgestattet, die im Vergleich zu allen Crestron 3-Series®-Steuerprozessoren eine beträchtliche Geschwindigkeits- und Leistungssteigerung bietet. Die verbesserte Leistung ermöglicht es 4er-Steuerungssystemen, den steigenden Anforderungen eines fortschrittlichen automatisierten Systems gerecht zu werden. Die Crestron 4-Serie bietet eine dynamische und sichere Plattform für Steuerungssysteme, mit der ein Raum voller unterschiedlicher Technologien verwaltet werden kann.

Zuverlässige Netzwerke und IP-Steuerung ermöglichen eine nahtlose Integration mit anderen Systemen und Geräten mit zusätzlichen Steuerungsfunktionen über Crestron-Touchscreens, drahtlose Fernbedienungen und Apps für mobile Geräte sowie Fernverwaltung über die Crestron Fusion®-Software und den Crestron XiO Cloud®-Dienst .

Modulare Programmierarchitektur
Der RMC4 ist so konzipiert, dass ein einzelnes Programm sofort ausgeführt werden kann. Mit dem optionalen MPA-Add-On (Modular Programming Architecture) kann der RMC4 bis zu zehn Programme gleichzeitig ausführen. Programmierer können unabhängige, gerätespezifische Programme entwickeln und ausführen, sodass jedes Programm für eine bestimmte Funktion optimiert und Änderungen an vorgenommen werden können zu einem Programm gemacht werden, ohne das gesamte System zu beeinflussen.

Onboard-Steueranschlüsse
Durch die vollständige Ausstattung der integrierten Steueranschlüsse kann der RMC4 in eine Vielzahl von Audio-, Video-, Beleuchtungs-, Motorrollos, Thermostaten, Türschlössern, Sensoren, Sicherheitssystemen und anderen Geräten integriert werden.

Ethernet bietet eine Schnittstelle für die Verbindung mit dem Gebäudenetzwerk und die Steuerung von Crestron AV-Switches, Audioprozessoren, Leistungscontrollern und anderen IP-steuerbaren Geräten.
Die Cresnet®-Netzwerkkonnektivität bietet Unterstützung für Crestron-Beleuchtungsdimmer, motorisierte Jalousien, Sensoren, Thermostate, Tastaturen und mehr.
Die integrierten RS-232-, IR-, Relais- und digitalen Eingangssteuerungsports ermöglichen die direkte Integration in alle Arten von Geräten von Drittanbietern.
Die erweiterte Konnektivität kann dem RMC4 über Crestron-Steueranschluss-Erweiterungsmodule, Ethernet-zu-Cresnet-Bridges, kabelgebundene Ethernet-E / A-Extender oder Wi-Fi®-Netzwerk-E / A-Extender (alle separat erhältlich) bereitgestellt werden.

Überwachung und Planung des Crestron Fusion-Raums
Crestron Fusion bietet eine integrierte Plattform für die Erstellung intelligenter Gebäude, die Energie sparen und die Produktivität der Mitarbeiter steigern. Als Teil eines vollständig verwalteten Netzwerks in einem Unternehmen, einem College-Campus, einem Kongresszentrum oder einer anderen Einrichtung arbeitet das RMC4 mit Crestron Fusion zusammen, um die Remote-Planung, Überwachung und Steuerung von Räumen und Technologie über einen zentralen Helpdesk oder eine mobile App zu ermöglichen . Darüber hinaus können Unternehmen den Energieverbrauch senken, indem sie den Echtzeitverbrauch verfolgen und die Steuerung von AV, Beleuchtung, Jalousien und HLK automatisieren. Weitere Informationen zu Crestron Fusion finden Sie unter www.crestron.com/fusion.

Bereitstellung und Verwaltung der Crestron XiO Cloud
4-Series-Steuerungssysteme nutzen die Leistung und Flexibilität der Crestron XiO Cloud-Dienste und ermöglichen Benutzern die Remote-Bereitstellung, Überwachung und Verwaltung von Crestron-Geräten in einem Unternehmensnetzwerk. Mit Crestron XiO Cloud können Programme vor dem Empfang konfiguriert und in das Steuerungssystem geladen werden, sodass das Steuerungssystem voll funktionsfähig ist, sobald es mit dem Netzwerk verbunden ist. Crestron XiO Cloud basiert auf der Microsoft® Azure®-Softwareplattform und nutzt die branchenführende Azure IoT Hub-Technologie von Microsoft. Mit Crestron XiO Cloud können Installateure und IT-Manager Tausende von Geräten in der Zeit bereitstellen und verwalten, die zuvor für die Verwaltung von nur einem Gerät erforderlich war. Im Gegensatz zu anderen Cloud-Lösungen auf der Basis virtueller Maschinen bieten Azure-Dienste unbegrenzte Skalierbarkeit, um den ständig wachsenden Anforderungen eines Unternehmens gerecht zu werden. Weitere Informationen finden Sie unter www.crestron.com/xiocloud.

Verbesserte Sicherheit für Unternehmen
Der RMC4 ist ein Steuerungsprozessor der Enterprise-Klasse, der über Hunderte von Bereichen bereitgestellt und einfach mit einem Webbrowser, der Crestron Toolbox ™ -Software oder der Crestron XiO Cloud eingerichtet werden kann. Es verwendet Standard-Netzwerksicherheitsprotokolle, einschließlich 802.1X-Netzwerkzugriffskontrolle, Active Directory®-Dienstauthentifizierung, SSH, TLS und HTTPS, um die Zuverlässigkeit und Einhaltung der IT-Richtlinien Ihres Unternehmens sicherzustellen.

Der RMC4 ist so konfiguriert, dass er die erweiterten Sicherheitsstandards von Crestron sofort erfüllt. Der RMC4 wird mit aktivierter Authentifizierung ausgeliefert und erfordert die Erstellung eines Administratorkontos, bevor der Zugriff auf Gerätekonfigurations- und Steuerungsschnittstellen gewährt wird.

SNMP V3-Unterstützung
Die integrierte SNMP V3-Unterstützung ermöglicht die Integration in IT-Verwaltungssoftware von Drittanbietern, sodass Netzwerkadministratoren Crestron-Systeme im Netzwerk in einem IT-freundlichen Format verwalten und steuern können.

BACnet-Unterstützung
Die native Unterstützung des BACnet-Kommunikationsprotokolls bietet eine direkte Schnittstelle zu Gebäudemanagementsystemen von Drittanbietern über Ethernet und vereinfacht die Integration in HLK-, Sicherheits- und andere Systeme. Mit BACnet wird jedes System unabhängig ausgeführt, kommuniziert jedoch auf einer Plattform.

Apple HomeKit-Integration
Der RMC4 unterstützt die Integration in ein Apple® HomeKit®-Technologiesystem. Sobald der RMC4 über die SIMPL-Programmierung mit einem HomeKit-System gekoppelt ist, kann ein Crestron TSR-310 zur Steuerung unterstützter Apple-Geräte verwendet werden. Auf dem RMC4 ist ein Pairing-QR-Code angebracht, mit dem das Steuerungssystem einfach direkt mit der Apple Home-App gekoppelt werden kann.

PoE-Netzwerk betrieben
Mithilfe der PoE-Technologie erhält der RMC4 seine Betriebsleistung direkt über die LAN-Verkabelung, sodass keine lokale Stromversorgung oder dedizierte Stromverkabelung erforderlich ist. Ein PoE-Injektor (PWE-4803RU) wird einfach an einer geeigneten Stelle mit dem LAN-Kabel verbunden. Crestron PoE-Switches (CEN-SW-POE-5 oder CEN-SWPOE-16) können auch verwendet werden, um eine vollständige Netzwerklösung mit integriertem PoE bereitzustellen. Alle PoE-Injektoren und -Schalter sind separat erhältlich.

Integratorfreundliches Gehäuse
Der RMC4 verfügt über den Crestron IFE-Formfaktor, ein kompaktes integratorfreundliches Gehäusedesign, das fast überall passt und eine Vielzahl von Installationsoptionen ermöglicht. Durch seine Form können mehrere RMC4- und andere IFE-kompatible Geräte zusammen gestapelt werden. Mit der mitgelieferten Montagehalterung kann sie auf einer ebenen Fläche befestigt oder auf eine Standard-DIN-Schiene aufgeschnappt werden. Rack- und Stangenmontage-Kits sind ebenfalls erhältlich (separat erhältlich).

Hauptmerkmale
Kompaktes 4-Series ™ -Steuersystem mit 1 GB SDRAM und 8 GB Flash-Speicher
Eingebetteter Multicore-CPU-Prozessor der 4er-Serie
Unterstützung für iPhone®-, iPad®- und Android ™ -Gerätesteuerungs-Apps
XPanel Computer- und webbasierte Steuerung
Modulare Programmierarchitektur (optional)
Integrierte IR- / serielle, COM-, digitale Eingangs-, Relais-, Cresnet®-Netzwerk- und Ethernet-Steueranschlüsse
USB-OTG-Anschluss (On-the-Go)
Überwachung und Planung des Crestron Fusion®-Softwareraums
Bereitstellung und Verwaltung von Crestron XiO Cloud®-Diensten
Netzwerksicherheit und -authentifizierung der Enterprise-Klasse
Unterstützung für die Remote-IT-Verwaltung von SNMP V3
Native BACnet-Netzwerk- / IP-Unterstützung
Installer-Setup über Software, Webbrowser oder Cloud
IPv6 bereit
Integriert in die Apple® HomeKit®-Technologie
PoE-Netzwerkstrom (Power over Ethernet)
Kompakter, stapelbarer IFE-Mikroformfaktor
Aufputz- oder DIN-Schienenmontage
Verfügbare Optionen für die Rack- und Mastmontage

Lieferumfang und technische Daten

Motor steuern
Crestron® 4-Series ™; präemptiver Echtzeit-Multithread- / Multitasking-Kernel in Echtzeit; Transaktionssicheres erweitertes FAT-Dateisystem; unterstützt bis zu 10 gleichzeitig laufende Programme (Lizenz erforderlich1)

Kommunikation
Ethernet 100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP-Stack nach Industriestandard, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll) , FIPS 140-2-kompatible Verschlüsselung, IEEE 802.1xX, SNMP, BACnet und IP3, IPv4 oder IPv6, Active Directory®-Dienstauthentifizierung, HTTPS-Webserver, HTTPS-Webbrowser-Setup und Crestron XiO Cloud®-Client, SMTP-E-Mail-Client
Cresnet Cresnet-Master-Modus
USB Unterstützt Computerkonsolen- und USB-Massenspeichergeräte über den USB OTG-Geräteanschluss (On-the-Go) auf der Vorderseite
RS-232/422/485 Unterstützt für die Steuerung und Überwachung von 2-Wege-Geräten RS-232, RS-422 oder RS-485 bis zu 115,2 KB Baud mit Hardware- und Software-Handshake
IR / Seriell Unterstützt die Einweg-Gerätesteuerung über Infrarot bis zu 1,2 MHz oder serielles TTL / RS-232 (0–5 V) bis zu 115,2 kBaud

Speicher
SDRAM 1 GB
Flash 8 GB
Externer Speicher Unterstützt USB-Massenspeichergeräte mit bis zu 1 TB

Anschlüsse
USB-OTG (1) USB-Typ Micro-AB-Buchse;
USB-OTG-Anschluss für Computerkonsole und USB-Massenspeichergeräte
LAN PoE (1) 8-poliger RJ-45-Stecker, Buchse;
100BASE-T Ethernet-Port;
PoE (Power over Ethernet) PD-Anschluss (Powered Device)
NET (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Cresnet-Master-Port;
Liefert nur Daten (kein Strom) 2
DIGITAL IN 1–2 (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (2) digitalen Eingängen (bezogen auf GND);
Spannungsbereich: Bemessung für 0–24 VDC;
Eingangsimpedanz: 2,2 kΩ bis 5 V;
Logikschwelle:> 2,0 V niedrig / 0 und <1,1 V hoch / 1
RELAIS 1–2 (1) 4-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (2) normalerweise offenen, isolierten Relais;
Nennwert 1 A, 30 VAC / VDC;
MOV-Lichtbogenunterdrückung über Kontakte hinweg
IR 1–2 (1) 4-poliger abnehmbarer 3,5-mm-Anschlussblock;
Besteht aus (2) IR-Ausgangsanschlüssen;
IR-Ausgang bis 1,2 MHz;
Serielle 1-Wege-TTL / RS-232 (0–5 V) bis zu 115,2 kBaud;
IRP2 IR-Strahler sind separat erhältlich
COM (2) 5-polige abnehmbare 3,5-mm-Klemmenblöcke;
Bidirektionaler RS-232/422/485-Port;
Bis zu 115,2k Baud;
Unterstützung für Hardware- und Software-Handshaking
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt an, dass Betriebsleistung vorhanden ist;
Gelb zeigt an, dass das Gerät startet und noch nicht betriebsbereit ist.
Grün zeigt an, dass das Gerät betriebsbereit ist
NET (1) Gelbe LED zeigt die Kommunikation mit Cresnet-Geräten an
MSG (1) Rote LED zeigt an, dass der Prozessor eine Fehlermeldung generiert hat
HW-R (1) Vertiefter Druckknopf, löst das Zurücksetzen der Hardware aus
SW-R (1) Eingelegter Druckknopf, leitet das Zurücksetzen der Software ein
LAN PoE (1) grüne und (1) gelbe LEDs;
Die grüne LED zeigt den Ethernet-Verbindungsstatus und die Verbindungsgeschwindigkeit an.
Die gelbe LED zeigt die Ethernet-Aktivität an

Leistung
Power over Ethernet IEEE 802.3at Typ 1 (802.3af-kompatibel) PoE-Gerät der Klasse 0 (12,95 W) mit PoE-Stromversorgung
Stromverbrauch 6,5 W.
HINWEIS: Der RMC4 verwendet oder liefert keinen Cresnet-Strom.

Umwelt
Temperatur 0 bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 22 BTU / h

Konstruktion
Gehäuse IFE Mikroformfaktor, schwarzer und blauer Kunststoff
Montage Freistehende, stapelbare, oberflächenmontierte oder 35 mm DIN EN 60715 Schienenmontage;
O besetzt 8 DIN-Modulräume (144 mm);
Oberflächen- / DIN-Schienenhalterung im Lieferumfang enthalten, optionale Rack-Montage- und Mastmontage-Kits sind separat erhältlich

Maße
Höhe 35 mm;
45 mm mit Halterung
Breite 128 mm (5,04 Zoll);
137 mm mit Halterung
Tiefe 73 mm

Gewicht
180 g (6,4 oz)
Beachtung
Regulierungsmodell: RMC4;
UL®-gelistet für digitale Geräte der Klasse B der USA und Kanadas, CE, IC, FCC Teil 15
