Crestron RMC3

3-Series® Room Media Controller

Ein äußerst kompakter 3er®-Steuerprozessor mit dem Crestron IFE-Mikroformfaktor. Passt fast überall für eine Vielzahl von Spezialanwendungen. Standalone oder auf Hutschiene montierbar. Schnittstellen : Ethernet, Cresnet, 2*IR, 2*Relais

3-Series® Room Media Controller

Produktübersicht

Das Crestron® RMC3 ist ein kompaktes und kostengünstiges 3er-Steuerungssystem®, das für die Steuerung und Überwachung eines einzelnen Anzeigegeräts, eines kleinen AV-Systems, Beleuchtung und Beschattung, Klimatisierung, Sicherheit, Energiemanagement und vieler anderer Spezialgebiete ausgelegt ist Anwendungen. Dank seines winzigen Formfaktors kann es fast überall platziert werden und kann mit der mitgelieferten Montagehalterung an einer ebenen Fläche oder einer DIN-Schiene befestigt werden. Es kann problemlos hinter ein Videodisplay oder über einen Projektor passen und bietet genügend Steueranschlüsse, um das Anzeigegerät zusammen mit einem Bildschirm oder einem Aufzug zu steuern. Die Cresnet®- und Ethernet-Konnektivität bietet umfassende Unterstützung für die gesamte Palette der Crestron-Touchscreens, Tastaturen, Dimmer, Jalousien, Thermostate und anderer Peripheriegeräte. Mit der 3-Series®-Steuerungs-Engine bietet der RMC3 einen robusten Controller mit zahlreichen Funktionen, der sich ideal für den Masseneinsatz an Hochschulen, Firmengebäuden, Museen, MDUs, Hotels und Kongresszentren eignet.

Modulare Programmierarchitektur
Dieses optionale Add-On ermöglicht schnelles Multitasking in Echtzeit, damit der RMC3 mehrere Programme gleichzeitig ausführen kann. Mit diesem Add-On können Programmierer unabhängige, gerätespezifische Programme für Beleuchtung, Schatten, HLK, Sicherheit, AV usw. entwickeln und ausführen. Dies ermöglicht die Optimierung jedes Programms und das Vornehmen von Änderungen an einem Programm, ohne dass dies Auswirkungen hat das Ganze. Selbst wenn Ihr System wächst, können Verarbeitungsressourcen problemlos von einem 3er-Prozessor auf einen anderen verschoben werden, ohne dass Code neu geschrieben werden muss. Der Endvorteil ist eine dramatisch vereinfachte Aktualisierbarkeit bei minimalen Ausfallzeiten, unabhängig davon, ob Änderungen vor Ort oder remote über das Netzwerk vorgenommen werden.

Robuste Ethernet- und IP-Steuerung
Die IP-Technologie ist das Herzstück der 3er-Serie, daher sollte es keine Überraschung sein, dass ihre Netzwerkfähigkeiten unübertroffen sind. Die Hochgeschwindigkeits-Ethernet-Konnektivität ermöglicht die Integration in IP-steuerbare Geräte und ermöglicht es dem RMC3, Teil eines größeren verwalteten Steuerungsnetzwerks zu sein. Unabhängig davon, ob Sie sich in einem sensiblen Unternehmens-LAN oder einem Heimnetzwerk befinden oder über ein Kabelmodem auf das Internet zugreifen, bietet der RMC3 eine sichere und zuverlässige Verbindung mit IP-fähigen Touchscreens, Computern, Mobilgeräten, Videodisplays, Medienservern, Sicherheitssystemen und Beleuchtung , HLK und andere Geräte - ob vor Ort oder auf der ganzen Welt.

Steuern Sie Apps und XPanel
Vor Jahren war Crestron Pionier des weltweit ersten IP-basierten Steuerungssystems, das neue Möglichkeiten für die Steuerung, Überwachung und Verwaltung integrierter Systeme über LAN, WAN und Internet eröffnete. Heute bietet Crestron mehr Möglichkeiten als je zuvor, Ihre Welt so zu steuern, wie Sie es möchten. Mit einem Computer, Smartphone oder Tablet-Gerät können Sie mit Crestron von überall auf der Welt aus alles in Ihrem Zuhause oder am Arbeitsplatz steuern.

Die Crestron XPanel-Technologie ist in jedem 3er-Steuerungssystem enthalten und verwandelt jeden Laptop oder Desktop-Computer in einen virtuellen Crestron-Touchscreen. Crestron-Steuerungs-Apps bieten das Crestron-Touchscreen-Erlebnis für iPhone®-, iPad®- und Android ™ -Geräte und ermöglichen Ihnen die sichere Überwachung und Steuerung Ihres gesamten Wohnsitzes oder Ihrer gewerblichen Einrichtung mit einem Gerät, das Sie überall hin mitnehmen können.

Crestron Fusion® Cloud
Die Crestron Fusion Cloud bietet eine integrierte Plattform für die Erstellung wirklich intelligenter Gebäude, die Energie sparen, die Produktivität der Mitarbeiter steigern und die Lebensdauer wertvoller Geräte verlängern. Als Teil eines vollständig verwalteten Netzwerks in einem Unternehmen, einem College-Campus, einem Kongresszentrum oder einer anderen Einrichtung arbeitet das RMC3 integriert mit der Crestron Fusion Cloud zusammen, um die Remote-Planung, Überwachung und Steuerung von Räumen und Technologie über einen zentralen Helpdesk zu ermöglichen. Darüber hinaus können Unternehmen den Energieverbrauch senken, indem sie den Echtzeitverbrauch verfolgen und die Steuerung von Beleuchtung, Jalousien und HLK automatisieren.

SNMP-Unterstützung
Die integrierte SNMP-Unterstützung ermöglicht die Integration in IT-Verwaltungssoftware von Drittanbietern, sodass Netzwerkadministratoren Crestron-Systeme im Netzwerk in einem IT-freundlichen Format verwalten und steuern können.

Cresnet®
Cresnet bietet eine zuverlässige Netzwerkverkabelungslösung für Crestron-Tastaturen, Beleuchtungssteuerungen, Schattenmotoren, Thermostate, Anwesenheitssensoren und andere Geräte, die keine höhere Ethernet-Geschwindigkeit erfordern. Der Cresnet-Bus bietet eine einfache Verkabelung und Konfiguration und überträgt über ein einfaches 4-adriges Kabel bidirektionale Kommunikation und 24-VDC-Strom zu jedem Gerät. Zur Unterstützung der Fehlerbehebung enthält der RMC3 unseren zum Patent angemeldeten Netzwerkanalysator, der die Integrität des Cresnet-Netzwerks kontinuierlich auf Verdrahtungsfehler, Grenzleistung und andere Fehler überwacht.

Onboard-Steueranschlüsse
Zusätzlich zu Ethernet enthält der RMC3 eine Vielzahl von Steueranschlüssen für die Anbindung an Geräte von Drittanbietern. Ein einziger bidirektionaler COM-Anschluss (RS-232/422/485) und zwei IR-Anschlüsse ermöglichen die Verbindung mit AV-Geräten, Kleingeräten und anderen Geräten. Zwei programmierbare Relaisanschlüsse sind zur Steuerung von Projektionsschirmen, Aufzügen, Leistungsreglern und anderen durch Kontaktschließung betätigten Geräten vorgesehen. Zwei digitale Eingangsanschlüsse ermöglichen die Integration von Leistungssensoren, Bewegungsmeldern, Türschaltern, Alarmen oder anderen Elementen, die einen trockenen Kontaktschluss oder ein Niederspannungslogiksignal liefern.

BACnet ™ / IP
Die native Unterstützung des BACnet / IP-Kommunikationsprotokolls bietet eine direkte Schnittstelle zu Gebäudemanagementsystemen von Drittanbietern über Ethernet und vereinfacht die Integration in HLK, Sicherheit, Brand- und Lebensschutz, Sprache und Daten, Beleuchtung, Jalousien und andere Systeme. Mit BACnet / IP läuft jedes System unabhängig und kann auf einer Plattform miteinander kommunizieren, um ein wirklich intelligentes Gebäude zu schaffen.

Strom über Ethernet
Mithilfe der PoE-Technologie erhält der RMC3 seine Betriebsleistung direkt über die LAN-Verkabelung. Durch PoE (Power over Ethernet) ist keine lokale Stromversorgung oder dedizierte Stromverkabelung erforderlich. Ein PoE-Injektor (PWE-4803RU [4]) wird einfach an jedem geeigneten Ort mit dem LAN-Kabel verbunden. Crestron PoE-Switches (CEN-SW-POE-5 oder CEN-SWPOE-16 [4]) können auch verwendet werden, um eine vollständige Netzwerklösung mit integriertem PoE bereitzustellen.

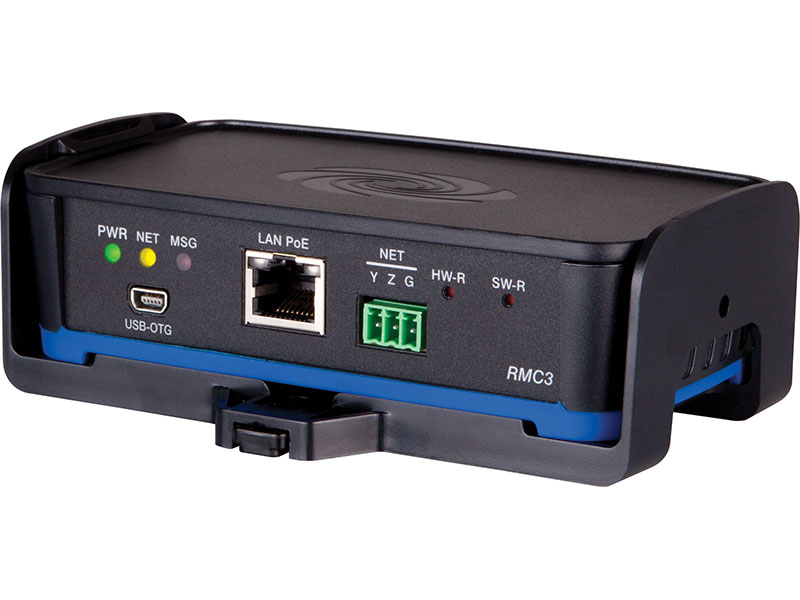

Integratorfreundliches Gehäuse
Der RMC3 verfügt über den Crestron IFE-Formfaktor, ein kompaktes "Integrator Friendly Enclosure" -Design, das fast überall passt und eine Vielzahl von Installationsoptionen ermöglicht. Aufgrund seiner Form können mehrere RMC3s und andere IFE-kompatible Geräte zusammen gestapelt werden. Mit der mitgelieferten Montagehalterung kann sie an jeder ebenen Fläche befestigt oder auf einer Standard-DIN-Schiene eingerastet werden. Rack- und Stangenmontage-Kits sind ebenfalls erhältlich. [4]

Hauptmerkmale
Kompaktes und kostengünstiges Steuerungssystem
3-Series® Control Engine
Modulare Programmierarchitektur (optional [1])
Onboard 256 MB RAM & 4 GB Flash-Speicher
Unterstützung für externen USB-Flash-Speicher und Massenspeichergeräte
Industriestandard für Ethernet- und Cresnet®-Kabelkommunikation
XPanel mit Smart Graphics ™ Computer und webbasierter Steuerung
Unterstützung für iPhone®-, iPad®- und Android ™ -Steuerungs-Apps
Unterstützung für Crestron Fusion® Cloud Enterprise Management Service
SNMP-Remoteverwaltungsunterstützung
Ein RS-232/422/485-COM-Anschluss mit Hardware- und Software-Handshake
Zwei IR / Seriell-, zwei Relais- und zwei digitale Eingangsanschlüsse
Programmierbare Ereignisplanung mit astronomischer Zeitschaltuhr
Native BACnet ™ / IP-Unterstützung [3]
Installation des Installationsprogramms über die Crestron Toolbox ™ -Software oder einen Webbrowser
C # -, symbolbasierte und Drag & Drop-Programmierumgebungen
Volle Unterstützung für Unicode (mehrsprachig)
Erhöhter Netzwerkdurchsatz und erhöhte Sicherheit
Sicherer Zugriff durch vollständige Benutzer- / Gruppenverwaltung oder Active Directory-Integration
Sicherheit auf Hardwareebene mithilfe der 802.1X-Authentifizierung
TLS-, SSL-, SSH- und SFTP-Netzwerksicherheitsprotokolle
FIPS 140-2-konforme Verschlüsselung
Eingebauter Webserver
IPv6 bereit
USB-Anschluss für unterwegs
PoE-Netzwerk mit Strom versorgt
Kompakter, stapelbarer "IFE micro" -Formfaktor
Aufputz- oder DIN-Schienenmontage
Verfügbare Optionen für die Rack- und Mastmontage [4]

Lieferumfang und technische Daten

Motor steuern
Crestron 3-Serie; präemptiver Echtzeit-Multithread- / Multitasking-Kernel in Echtzeit; Transaktionssicheres erweitertes FAT-Dateisystem; unterstützt bis zu 10 gleichzeitig laufende Programme (Lizenz erforderlich)

Speicher
DDR3 SDRAM 256 MB
Flash 4 GB
Externer Speicher unterstützt USB-Massenspeichergeräte

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP-Stack nach Industriestandard, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragung) Protokoll), FIPS 140-2-kompatible Verschlüsselung, IEEE 802.1X, SNMP, BACnet / IP [3], IPv4 oder IPv6, Active Directory-Authentifizierung, Webserver, SMTP-E-Mail-Client, IEEE 802.3af und 802.3at Typ 1-kompatibel
Cresnet Cresnet-Master-Modus
USB Unterstützt Computerkonsolen und USB-Massenspeichergeräte über den USB-OTG-Anschluss (On-The-Go)
RS-232/422/485 Unterstützt für die Steuerung und Überwachung von 2-Wege-Geräten RS-232, RS-422 oder RS-485 bis zu 115,2 KB Baud mit Hardware- und Software-Handshake
IR / Seriell Unterstützt die Einweg-Gerätesteuerung über Infrarot bis zu 1,2 MHz oder serielles TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud

Anschlüsse
DIGITAL IN 1 - 2 (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (2) digitalen Eingängen (bezogen auf GND);
Eingangsspannungsbereich: 0-24 Volt DC;
Logikschwelle: ≥ 2,0 Volt DC 0 / niedrig, ≤ 1,1 Volt DC 1 / hoch;
Eingangsimpedanz: 2,2 kOhm bis 5 Volt
RELAIS 1 - 2 (1) 4-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (2) normalerweise offenen, isolierten Relais;
Nennstrom 1 Ampere, 30 Volt AC / DC;
MOV-Lichtbogenunterdrückung über Kontakte hinweg
IR 1 - 2 (1) 4-poliger abnehmbarer 3,5 mm Klemmenblock;
Enthält (2) IR / Serielle Ausgangsanschlüsse;
IR-Ausgang bis 1,2 MHz;
1-Wege-serielle TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud
COM (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232/422/485-Anschluss;
Bis zu 115,2k Baud; Hardware- und Software-Handshake-Unterstützung
G (1) 4-40 Schraube;
Fahrgestell-Erdungsöse
USB-OTG (1) USB-Typ Mini-AB-Buchse;
USB-OTG-Anschluss für Computerkonsole und USB-Massenspeichergeräte (6 Fuß A-Stecker auf Mini-B-Stecker und A-Buchse auf Mini-A-Steckeradapter im Lieferumfang enthalten)
LAN PoE (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss, Power over Ethernet-kompatibel
NET (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Cresnet-Master-Port (nur Daten, keine Stromversorgung)

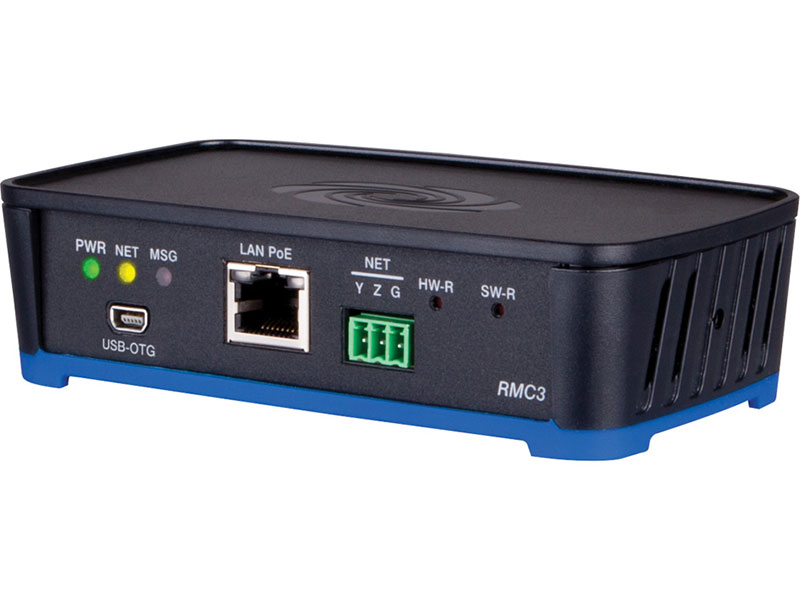

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt die über PoE gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
NET (1) Gelbe LED zeigt die Kommunikation mit dem Cresnet-System an
MSG (1) Rote LED zeigt an, dass der Prozessor eine Fehlermeldung generiert hat
LAN PoE (2) -LEDs, grüne LED zeigt den Ethernet-Verbindungsstatus von 100 Mbit / s an, gelbe LED zeigt die Ethernet-Aktivität an
HW-R (1) Eingebauter Miniaturtaster zum Zurücksetzen der Hardware
SW-R (1) Eingebauter Miniaturtaster zum Zurücksetzen der Software

Strombedarf
Power over Ethernet IEEE 802.3at Typ 1 (802.3af-kompatibel) Klasse 0 (12,95 W) PoE-betriebenes Gerät
HINWEIS: Verwendet oder liefert keinen Cresnet-Strom

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 17 BTU / h

Konstruktion
Gehäuse IFE Mikroformfaktor, schwarzer und blauer Kunststoff
Montage Freistehende, stapelbare, oberflächenmontierte oder 35 mm DIN EN 60715 Schienenmontage; belegt 8 DIN-Modulräume (144 mm); Oberflächen- / DIN-Schienenhalterung im Lieferumfang enthalten, optionale Rack- und Mastmontage-Kits sind separat erhältlich

Maße
Höhe 35 mm (1,35 Zoll), 45 mm (1,77 Zoll) mit Halterung
Breite 128 mm (5,04 Zoll), 137 mm (5,36 Zoll) mit Halterung
Tiefe 73 mm

Gewicht
180 g (6,4 oz)

Datenblatt als PDF zum Download
