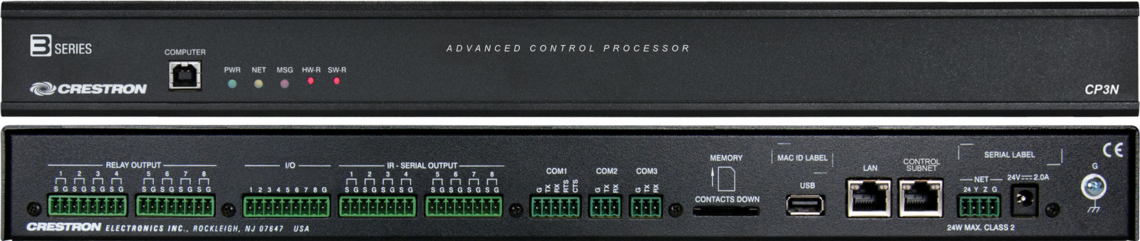

Crestron CP3N Steuerungssystem Serie 3

3-Series Control System®

Ein kompakter, in ein Rack montierbarer 3er®-Steuerprozessor mit immenser Leistung und zahlreichen integrierten Steueranschlüssen. Verfügt über ein isoliertes Steuerungssubnetz mit einem Gigabit-Ethernet-LAN ​​für Crestron-Geräte.

3-Series Control System® mit dediziertem Control-Subnet-Port

Produktübersicht

Der Crestron® CP3N ist ein Steuerungssystem der Enterprise-Klasse mit einem dedizierten Control Subnet-Port. Mit der 3-Series®-Steuermaschine bildet der CP3N den Kern jedes modernen vernetzten Wohn- oder Geschäftsgebäudes und verwaltet und integriert alle unterschiedlichen Technologien in Ihrer Einrichtung, um das Leben einfacher, umweltfreundlicher, produktiver und angenehmer zu gestalten.

3-Series® Steuerungssysteme
Die heutigen Geschäftsgebäude und Eigenheime umfassen mehr Technologie als je zuvor, und all diese Systeme müssen auf grundlegend neue Weise vernetzt, verwaltet und gesteuert werden. Die IP-basierte 3er-Plattform wurde von Grund auf so entwickelt, dass sie eine Server-Appliance in Netzwerkqualität bietet, die in der Lage ist, alles von der AV-Funktion im Sitzungssaal über die Heimkino-Steuerung bis hin zum gesamten Gebäudemanagement zuverlässig zu handhaben.

3-Series verkörpert eine ausgesprochen robuste, dynamische und sichere Plattform, um Ihre Systemdesigns auf ein höheres Maß an Leistung und Zuverlässigkeit zu heben. Im Vergleich zu anderen Steuerungssystemen bietet die Crestron 3-Serie eine deutliche Steigerung der Verarbeitungsleistung und -geschwindigkeit mit mehr Speicher, soliden Netzwerken und IP-Steuerung sowie einer einzigartigen modularen Programmierarchitektur.

Modulare Programmierarchitektur
Der CP3N wurde für eine verbesserte Skalierbarkeit entwickelt und bietet Hochgeschwindigkeits-Multitasking in Echtzeit, um mehrere Programme gleichzeitig nahtlos auszuführen. Mit dieser exklusiven modularen Programmierarchitektur können Programmierer gerätespezifische Programme für AV, Beleuchtung, Jalousien, HLK, Sicherheit usw. unabhängig entwickeln und ausführen. Dies ermöglicht die Optimierung jedes Programms und das Vornehmen von Änderungen an einem Programm, ohne das Ganze zu beeinträchtigen . Selbst wenn Ihr System wächst, können Verarbeitungsressourcen problemlos von einem 3er-Prozessor auf einen anderen verschoben werden, ohne dass Code neu geschrieben werden muss. Der Endvorteil ist eine drastisch vereinfachte Aktualisierbarkeit bei minimalen Ausfallzeiten, unabhängig davon, ob Änderungen vor Ort oder remote über das Netzwerk vorgenommen werden.

Robuste Ethernet- und IP-Steuerung
Die IP-Technologie ist das Herzstück der 3er-Serie, daher sollte es keine Überraschung sein, dass ihre Netzwerkfähigkeiten unübertroffen sind. Die Gigabit-Ethernet-Konnektivität ermöglicht die Integration in IP-steuerbare Geräte und ermöglicht es dem CP3N, Teil eines größeren verwalteten Steuerungsnetzwerks zu sein. Unabhängig davon, ob Sie sich in einem sensiblen Unternehmens-LAN, einem Heimnetzwerk oder über ein Kabelmodem auf das Internet zugreifen, bietet der CP3N eine sichere und zuverlässige Verbindung mit IP-fähigen Touchscreens, Computern, Mobilgeräten, Videodisplays, Medienservern, Sicherheitssystemen und Beleuchtung , HLK und andere Geräte - ob vor Ort oder auf der ganzen Welt.

Spezielles Steuerungssubnetz
Das Crestron Control Subnet ist ein Gigabit-Ethernet-Netzwerk für Crestron-Geräte. Über den Control Subnet-Anschluss des CP3N kann ein Installateur einfach einen einzelnen Touchscreen oder ein drahtloses Gateway anschließen oder einen Crestron PoE-Switch (CEN-SW-POE-5 oder CEN-SWPOE-16) hinzufügen, um mehrere Touchscreens zu handhaben. Gateways, AV-Komponenten und andere Geräte. Die automatische Konfiguration des gesamten Subnetzes wird vom CP3N durchgeführt, wobei jedes Gerät erkannt und IP-Adressen ohne zusätzlichen Aufwand des Installationsprogramms zugewiesen werden.

Ein separater LAN-Port am CP3N stellt eine Einzelpunktverbindung zum LAN des Kunden her und erfordert nur eine IP-Adresse für das gesamte Steuerungssystem. Der LAN-Port ermöglicht die vollständige Verbindung zwischen Geräten im lokalen Subnetz mit anderen Geräten, Systemen, Servern und WAN / Internet-Verbindungen außerhalb des lokalen Subnetzes. Für sensible Anwendungen, die absolute Sicherheit erfordern, kann das gesamte Control-Subnetz im Isolationsmodus vollständig vom LAN des Kunden isoliert werden.

Steuern Sie Apps und XPanel
Vor Jahren war Crestron Pionier des weltweit ersten IP-basierten Steuerungssystems, das neue Möglichkeiten für die Steuerung, Überwachung und Verwaltung integrierter Systeme über LAN, WAN und Internet eröffnete. Heute bietet Crestron mehr Möglichkeiten als je zuvor, Ihre Welt so zu steuern, wie Sie es möchten. Mit einem Computer, Smartphone oder Tablet-Gerät können Sie mit Crestron von überall auf der Welt aus alles in Ihrem Zuhause oder am Arbeitsplatz steuern.

Die Crestron XPanel-Technologie ist in jedem 3er-Steuerungssystem enthalten und verwandelt jeden Laptop oder Desktop-Computer in einen virtuellen Crestron-Touchscreen. Crestron-Steuerungs-Apps bieten das Crestron-Touchscreen-Erlebnis für iPhone®-, iPad®- und Android®-Geräte und ermöglichen Ihnen die sichere Überwachung und Steuerung Ihres gesamten Wohnsitzes oder Ihrer gewerblichen Einrichtung mit einem Gerät, das Sie überall hin mitnehmen können.

Crestron Fusion® Cloud
Die Crestron Fusion Cloud bietet eine integrierte Plattform für die Erstellung wirklich intelligenter Gebäude, die Energie sparen, die Produktivität der Mitarbeiter steigern und die Lebensdauer wertvoller Geräte verlängern. Als Teil eines vollständig verwalteten Netzwerks in einem Unternehmen, einem College-Campus, einem Kongresszentrum oder einer anderen Einrichtung arbeitet der CP3N integriert mit der Crestron Fusion Cloud zusammen, um die Remote-Planung, Überwachung und Steuerung von Räumen und Technologie über einen zentralen Helpdesk zu ermöglichen. Darüber hinaus können Unternehmen den Energieverbrauch senken, indem sie den Echtzeitverbrauch verfolgen und die Steuerung von Beleuchtung, Jalousien und HLK automatisieren.

SNMP-Unterstützung
Die integrierte SNMP-Unterstützung ermöglicht die Integration in IT-Verwaltungssoftware von Drittanbietern, sodass Netzwerkadministratoren Crestron-Systeme im Netzwerk in einem IT-freundlichen Format verwalten und steuern können.

Cresnet®
Cresnet bietet eine zuverlässige Netzwerkverkabelungslösung für Crestron-Tastaturen, Beleuchtungssteuerungen, Schattenmotoren, Thermostate, Anwesenheitssensoren und andere Geräte, die keine höhere Ethernet-Geschwindigkeit erfordern. Der Cresnet-Bus bietet eine einfache Verkabelung und Konfiguration und überträgt über ein einfaches 4-adriges Kabel bidirektionale Kommunikation und 24-VDC-Strom zu jedem Gerät. Zur Unterstützung bei der Fehlerbehebung enthält der CP3N unseren zum Patent angemeldeten Network Analyzer, der die Integrität des Cresnet-Netzwerks kontinuierlich auf Verdrahtungsfehler, Grenzleistung und andere Fehler überwacht.

Onboard-Steueranschlüsse
Zusätzlich zu Ethernet verfügt der CP3N über drei bidirektionale COM-Ports und acht IR-Ports, über die Sie direkt mit all Ihren zentralen AV-Quellen, Videoanzeigen und anderen Geräten kommunizieren können. Acht programmierbare Relaisanschlüsse zur Steuerung von Projektionsschirmen, Aufzügen, Leistungsreglern und anderen durch Kontaktschließung betätigten Geräten sind enthalten. Acht "Versiport" -E / A-Ports ermöglichen die Integration von Leistungssensoren, Bewegungsmeldern, Türschaltern, Alarmen oder anderen Elementen, die einen Trockenkontaktschluss, eine Niederspannungslogik oder ein 0-10-Volt-Gleichstromsignal liefern.

BACnet ™ / IP
Die native Unterstützung des BACnet / IP-Kommunikationsprotokolls bietet eine direkte Schnittstelle zu Gebäudemanagementsystemen von Drittanbietern über Ethernet und vereinfacht die Integration in HLK, Sicherheit, Brand- und Lebensschutz, Sprache und Daten, Beleuchtung, Jalousien und andere Systeme. Mit BACnet / IP läuft jedes System unabhängig und kann auf einer Plattform miteinander kommunizieren, um ein wirklich intelligentes Gebäude zu schaffen.

Hauptmerkmale
Steuerungssystem der Enterprise-Klasse
3-Series® Control Engine - wesentlich schneller und leistungsstärker als andere Steuerungssysteme
Exklusive modulare Programmierarchitektur
Onboard 512 MB RAM & 4 GB Flash-Speicher
Erweiterbarer Speicher bis zu 1 TB
Steckplatz für Speicherkarte auf der Rückseite
Hochgeschwindigkeits-USB 2.0-Host-Port
Industriestandard für Ethernet- und Cresnet®-Kabelkommunikation
Control Subnet - Bietet ein dediziertes lokales Netzwerk für Crestron®-Geräte
XPanel mit Smart Graphics® Computer und webbasierter Steuerung
Unterstützung für iPhone®-, iPad®- und Android®-Steuerungs-Apps
Unterstützung für Crestron Fusion® Cloud Enterprise Management Service
SNMP-Remoteverwaltungsunterstützung
Ein RS-232/422/485-COM-Anschluss mit Hardware- und Software-Handshake
Zwei RS-232-COM-Ports nur mit Software-Handshake
Acht IR / Seriell-, acht Relais- und acht Versiport-E / A-Ports
Programmierbare Ereignisplanung mit astronomischer Zeitschaltuhr
Native BACnet ™ / IP-Unterstützung [2]
Installation des Installationsprogramms über die Crestron Toolbox ™ -Software oder einen Webbrowser
C # -, symbolbasierte und Drag & Drop-Programmierumgebungen
Volle Unterstützung für Unicode (mehrsprachig)
Erhöhter Netzwerkdurchsatz und erhöhte Sicherheit
Sicherer Zugriff durch vollständige Benutzer- / Gruppenverwaltung oder Active Directory-Integration
Sicherheit auf Hardwareebene mithilfe der 802.1X-Authentifizierung
TLS-, SSL-, SSH- und SFTP-Netzwerksicherheitsprotokolle
FIPS 140-2-konforme Verschlüsselung
IIS v.6.0 Webserver
IPv6 bereit
USB-Computerkonsolenanschluss an der Vorderseite
1-Raum-Rack montierbar

Lieferumfang und technische Daten

Motor steuern
Crestron 3-Serie; präemptiver Echtzeit-Multithread- / Multitasking-Kernel in Echtzeit; Transaktionssicheres erweitertes FAT-Dateisystem; unterstützt bis zu 10 gleichzeitig laufende Programme

Speicher
SDRAM 512 MB
Flash 4 GB
Speicherkarte Unterstützt SD- und SDHC-Karten mit bis zu 32 GB
Externer Speicher Unterstützt USB-Massenspeichergeräte mit bis zu 1 TB

Kommunikation
Ethernet 10/100/1000 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP-Stack nach Industriestandard, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH) File Transfer Protocol), FIPS 140-2-kompatible Verschlüsselung, IEEE 802.1X, SNMP, BACnet / IP [2], IPv4 oder IPv6, Active Directory-Authentifizierung, IIS v.6.0-Webserver, SMTP-E-Mail-Client
Control Subnet 10/100/1000 Mbit / s Ethernet, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, DHCP-Server, DNS-Server, Portweiterleitung, Isolationsmodus
Cresnet Cresnet-Master-Modus
USB Unterstützt Geräte der USB-Massenspeicherklasse über den USB 2.0-Hostanschluss auf der Rückseite und die Computerkonsole über den USB 2.0-Geräteanschluss auf der Vorderseite
RS-232/422/485 Für die Steuerung und Überwachung von 2-Wege-Geräten unterstützen alle Ports RS-232 bis zu 115,2 KB Baud mit Software-Handshake. Ein Port unterstützt auch Hardware-Handshaking, RS-422 und RS-485
IR / Seriell Unterstützt die Einweg-Gerätesteuerung über Infrarot bis zu 1,2 MHz oder serielles TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud

Anschlüsse und Kartensteckplätze
RELAISAUSGANG 1 - 8 (2) 8-polige abnehmbare 3,5-mm-Klemmenblöcke;
Bestehend aus (8) normalerweise offenen, isolierten Relais;
Nennstrom 1 Ampere, 30 Volt AC / DC;
MOV-Lichtbogenunterdrückung über Kontakte hinweg
E / A 1 - 8 (1) 9-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bestehend aus (8) digitalen Eingangs- / Ausgangs- oder analogen Eingangsanschlüssen "Versiport" (bezogen auf GND);
Digitaleingang: Bemessung für 0-24 Volt Gleichstrom, Eingangsimpedanz 20 kOhm, logische Schwelle> 3,125 V niedrig / 0 und <1,875 V hoch / 1;
Digitaler Ausgang: 250-mA-Senke ab maximal 24 Volt Gleichstrom, Fangdioden zur Verwendung mit "realen" Lasten;
Analogeingang: Nennspannung 0-10 Volt Gleichstrom, geschützt auf maximal 24 Volt Gleichstrom, Eingangsimpedanz 21 kOhm bei deaktiviertem Pull-up-Widerstand;
Programmierbarer Pull-up-Widerstand von 5 Volt und 2 kOhm pro Pin
IR - SERIAL OUTPUT 1 - 8 (2) 8-polige abnehmbare 3,5-mm-Klemmenblöcke;
Bestehend aus (8) IR / Serial-Ausgangsanschlüssen;
IR-Ausgang bis 1,2 MHz;
1-Wege-serielle TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud
COM 1 (1) 5-poliger 3,5 mm abnehmbarer Klemmenblock;
Bidirektionaler RS-232/422/485-Anschluss;
Bis zu 115,2k Baud; Hardware- und Software-Handshake-Unterstützung
COM 2 - 3 (2) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Bidirektionale RS-232-Ports;
Bis zu 115,2k Baud; Software-Handshake-Unterstützung
SPEICHER (1) SD-Speicherkartensteckplatz;
Akzeptiert eine SD- oder SDHC-Karte mit bis zu 32 GB für die Speichererweiterung
USB (1) USB Typ A-Buchse;
USB 2.0-Anschluss für Speichergeräte
LAN (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX / 1000Base-T-Ethernet-Port;
Stellt eine Verbindung zum LAN des Kunden her
CONTROL SUBNET (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX / 1000Base-T-Ethernet-Port;
Bietet ein dediziertes lokales Netzwerk für Crestron-Geräte
NET (1) 4-poliger 3,5 mm abnehmbarer Klemmenblock;
Cresnet-Master-Port;
Gibt Strom an Cresnet-Geräte aus, wenn ein Netzteil an die 24-VDC-Stromeingangsbuchse angeschlossen ist.
Erhält Cresnet-Netzwerkstrom, wenn kein Netzteil an die 24-VDC-Stromeingangsbuchse angeschlossen ist.
Weitere Spezifikationen finden Sie im Abschnitt "Stromversorgung"
24 VDC 2,0 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2420RU Netzteil enthalten;
Weiterleitung an den NET-Port zur Stromversorgung von Cresnet-Geräten;
Weitere Spezifikationen finden Sie im Abschnitt "Stromversorgung"
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse
COMPUTER (vorne) (1) USB-Buchse Typ B;
USB 2.0-Computerkonsolenanschluss (Kabel separat erhältlich);
Nur zur Einrichtung

Bedienelemente und Anzeigen
PWR (1) Grüne LED zeigt die vom Netzteil oder Cresnet-Netzwerk gelieferte Betriebsleistung an
NET (1) Gelbe LED zeigt die Kommunikation mit dem Cresnet-System an
MSG (1) Rote LED zeigt an, dass das Steuerungssystem eine Fehlermeldung generiert hat
HW-R (1) Vertiefter Druckknopf zum Zurücksetzen der Hardware
SW-R (1) Vertiefter Druckknopf zum Zurücksetzen der Software
LAN (hinten) (2) Zweifarbige grüne / gelbe LEDs, linke LED zeigt den Ethernet-Verbindungsstatus und die Verbindungsgeschwindigkeit an, rechte LED zeigt die Ethernet-Aktivität an
CONTROL SUBNET (hinten) (2) Zweifarbige grün / gelbe LEDs, linke LED zeigt den Ethernet-Verbindungsstatus und die Verbindungsgeschwindigkeit an, rechte LED zeigt die Ethernet-Aktivität an

Leistung
Power Pack 2.0 Ampere bei 24 Volt DC;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2420RU enthalten
Verfügbare Cresnet-Leistung 24 Watt (1 Ampere bei 24 Volt Gleichstrom) bei Verwendung eines Netzteils
Cresnet-Stromverbrauch 15 Watt (0,625 Ampere bei 24 Volt Gleichstrom) bei Verwendung des Cresnet-Netzwerkstroms

Umwelt
Temperatur 5 bis 45 ° C (41 bis 113 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 50 BTU / h

Gehäuse
Chassis Metall, schwarz lackiert
Frontplatte Extrudiertes Metall, schwarzes Finish, Polycarbonat-Etikettenauflage
Montage Freistehend oder 1 RU 19-Zoll-Rack montierbar (selbstklebende Füße und Rackohren enthalten)

Maße
Höhe 1,70 in (44 mm) ohne Füße
Breite 17,28 in (439 mm);
483 mm (19,00 Zoll) mit Zahnstangenohren
Tiefe 167 mm

Gewicht
1,42 kg (3,1 lb)
