Crestron CP4

4er-Steuerungssystem

Ein am Rack montierbares Steuerungssystem mit einem leistungsstarken 4-Serie-Steuerungsmotor und zahlreichen integrierten Steueranschlüssen.

4er-Steuerungssystem

Produktübersicht

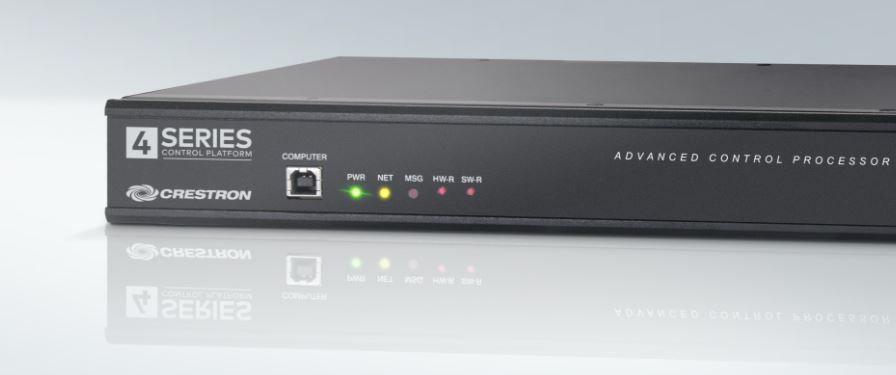

Der CP4 ist ein sicherer Hochleistungssteuerungsprozessor mit einer leistungsstarken 4er-Steuerungsmaschine. Der CP4 wurde entwickelt, um Technologie in jedes moderne vernetzte Haus, Geschäftsgebäude oder Regierungsgebäude zu integrieren und zu automatisieren.

4er Control Engine
4-Series-Steuerungssysteme sind mit einer aktualisierten Multicore-CPU ausgestattet, die im Vergleich zu allen Crestron 3-Series®-Steuerprozessoren eine beträchtliche Geschwindigkeits- und Leistungssteigerung bietet. Die verbesserte Leistung ermöglicht es 4er-Steuerungssystemen, den steigenden Anforderungen eines fortschrittlichen automatisierten Systems gerecht zu werden. Die Crestron 4-Serie bietet eine dynamische und sichere Plattform für Steuerungssysteme, mit der ein Raum voller unterschiedlicher Technologien verwaltet werden kann.

Zuverlässige Netzwerke und IP-Steuerung ermöglichen eine nahtlose Integration mit anderen Systemen und Geräten mit zusätzlichen Steuerungsfunktionen über Crestron-Touchscreens, drahtlose Fernbedienungen und Apps für mobile Geräte sowie Fernverwaltung über die Crestron Fusion®-Software und den Crestron XiO Cloud ™ -Dienst .

Modulare Programmierarchitektur
Der CP4 bietet eine modulare Programmierarchitektur, mit der der CP4 bis zu zehn Programme gleichzeitig ausführen kann. Programmierer können unabhängige, gerätespezifische Programme entwickeln und ausführen, sodass jedes Programm für eine bestimmte Funktion optimiert werden kann und Änderungen an einem Programm vorgenommen werden können, ohne das gesamte System zu beeinträchtigen.

Onboard-Steueranschlüsse
Durch die vollständige Ausstattung der integrierten Steueranschlüsse kann der CP4 in eine Vielzahl von Audio-, Video-, Beleuchtungs-, Motorrollos, Thermostaten, Türschlössern, Sensoren, Sicherheitssystemen und anderen Geräten integriert werden.

Gigabit-Ethernet bietet eine Schnittstelle für die Verbindung mit dem Gebäudenetzwerk und die Steuerung von Crestron AV-Switches, Audioprozessoren, Leistungscontrollern und anderen IP-steuerbaren Geräten.
Die Cresnet®-Netzwerkkonnektivität bietet Unterstützung für Crestron-Beleuchtungsdimmer, motorisierte Jalousien, Sensoren, Thermostate, Tastaturen und mehr.
Die integrierten RS-232-, IR- / Seriell-, Relais- und Versiport-E / A-Steuerports ermöglichen die direkte Integration in alle Arten von Geräten von Drittanbietern.
Die erweiterte Konnektivität kann dem CP4 über Crestron-Steueranschluss-Erweiterungsmodule, Ethernet-zu-Cresnet-Bridges, kabelgebundene Ethernet-E / A-Module, drahtlose Netzwerk-E / A-Module oder drahtlose infiNET EX®-Netzwerk-Gateways (alle separat erhältlich) bereitgestellt werden.

Überwachung und Planung des Crestron Fusion-Raums
Crestron Fusion bietet eine integrierte Plattform für die Erstellung intelligenter Gebäude, die Energie sparen und die Produktivität der Mitarbeiter steigern. Als Teil eines vollständig verwalteten Netzwerks in einem Unternehmen, einem College-Campus, einem Kongresszentrum oder einer anderen Einrichtung arbeitet der CP4 mit Crestron Fusion zusammen, um die Remote-Planung, Überwachung und Steuerung von Räumen und Technologie über einen zentralen Helpdesk oder eine mobile App zu ermöglichen . Darüber hinaus können Unternehmen den Energieverbrauch senken, indem sie den Echtzeitverbrauch verfolgen und die Steuerung von AV, Beleuchtung, Jalousien und HLK automatisieren. Weitere Informationen zu Crestron Fusion finden Sie unter www.crestron.com/fusion.

Bereitstellung und Verwaltung der Crestron XiO Cloud
4-Series-Steuerungssysteme nutzen die Leistung und Flexibilität der Crestron XiO Cloud-Dienste und ermöglichen Benutzern die Remote-Bereitstellung, Überwachung und Verwaltung von Crestron-Geräten in einem Unternehmensnetzwerk. Mit Crestron XiO Cloud können Programme vor dem Empfang konfiguriert und in das Steuerungssystem geladen werden, sodass das Steuerungssystem voll funktionsfähig ist, sobald es mit dem Netzwerk verbunden ist. Crestron XiO Cloud basiert auf der Microsoft® Azure®-Softwareplattform und nutzt die branchenführende Azure IoT Hub-Technologie von Microsoft. Mit Crestron XiO Cloud können Installateure und IT-Manager Tausende von Geräten in der Zeit bereitstellen und verwalten, die zuvor für die Verwaltung von nur einem Gerät erforderlich war. Im Gegensatz zu anderen Cloud-Lösungen auf der Basis virtueller Maschinen bieten Azure-Dienste unbegrenzte Skalierbarkeit, um den ständig wachsenden Anforderungen eines Unternehmens gerecht zu werden. Weitere Informationen finden Sie unter www.crestron.com/xiocloud.

Verbesserte Sicherheit für Unternehmen
Der CP4 ist ein Steuerungsprozessor der Enterprise-Klasse, der über Hunderte von Bereichen bereitgestellt und einfach mit einem Webbrowser, der Crestron Toolbox ™ -Software oder der Crestron XiO Cloud eingerichtet werden kann. Es verwendet Standard-Netzwerksicherheitsprotokolle, einschließlich 802.1X-Netzwerkzugriffskontrolle, Active Directory®-Dienstauthentifizierung, SSH, TLS und HTTPS, um die Zuverlässigkeit und Einhaltung der IT-Richtlinien Ihres Unternehmens sicherzustellen.

Der CP4 ist so konfiguriert, dass er die erweiterten Sicherheitsstandards von Crestron sofort erfüllt. Der CP4 wird mit aktivierter Authentifizierung ausgeliefert und erfordert die Erstellung eines Administratorkontos, bevor der Zugriff auf Gerätekonfigurations- und Steuerungsschnittstellen gewährt wird.

SNMP V3-Unterstützung
Die integrierte SNMP V3-Unterstützung ermöglicht die Integration in IT-Verwaltungssoftware von Drittanbietern, sodass Netzwerkadministratoren Crestron-Systeme im Netzwerk in einem IT-freundlichen Format verwalten und steuern können.

BACnet-Unterstützung
Die native Unterstützung des BACnet-Kommunikationsprotokolls bietet eine direkte Schnittstelle zu Gebäudemanagementsystemen von Drittanbietern über Ethernet und vereinfacht die Integration in HLK-, Sicherheits- und andere Systeme. Mit BACnet wird jedes System unabhängig ausgeführt, kommuniziert jedoch auf einer Plattform.

Apple HomeKit-Integration
Der CP4 unterstützt die Integration in ein Apple® HomeKit®-Technologiesystem. Sobald der CP4 über die SIMPL-Programmierung mit einem HomeKit-System gekoppelt ist, kann ein Crestron TSR-310 zur Steuerung unterstützter Apple-Geräte verwendet werden. Auf dem CP4 ist ein Pairing-QR-Code angebracht, mit dem das Steuerungssystem einfach direkt mit der Apple Home-App gekoppelt werden kann.

Hauptmerkmale
4-Series-Steuerungssystem mit 2 GB SDRAM und 8 GB Flash-Speicher
Eingebetteter Multicore-CPU-Prozessor der 4er-Serie
Unterstützung für iPhone®-, iPad®- und Android ™ -Gerätesteuerungs-Apps
XPanel Computer- und webbasierte Steuerung
Modulare Programmierarchitektur
Integrierte IR / Seriell-, COM-, E / A-, Relais-, Cresnet®-Netzwerk- und Hochgeschwindigkeits-Gigabit-Ethernet-Steueranschlüsse
Hochgeschwindigkeits-USB 2.0-Hostanschluss und Speicherkartensteckplatz auf der Rückseite
Unterstützung für die Überwachung und Planung von Crestron Fusion®-Softwareräumen
Unterstützung bei der Bereitstellung und Verwaltung von Crestron XiO Cloud ™ -Diensten
Netzwerksicherheit und -authentifizierung der Enterprise-Klasse
Unterstützung für die Remote-IT-Verwaltung von SNMP V3
Native BACnet-Netzwerk- / IP-Unterstützung
Installer-Setup über Software, Webbrowser oder Cloud
IPv6 bereit
Integriert in die Apple® HomeKit®-Technologie
Rack montierbar

Lieferumfang und technische Daten

Motor steuern
Crestron® 4-Serie; präemptiver Echtzeit-Multithread- / Multitasking-Kernel in Echtzeit; Transaktionssicheres erweitertes FAT-Dateisystem; unterstützt bis zu 10 gleichzeitig laufende Programme

Kommunikation
Ethernet 100/1000 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP-Stack nach Industriestandard, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragung) Protokoll), FIPS 140-2-kompatible Verschlüsselung, IEEE 802.1xX, SNMP, BACnet ™ und IP1, IPv4 oder IPv6, Active Directory®-Dienstauthentifizierung, HTTPS-Webserver, HTTPS-Webbrowser-Setup und Crestron XiO Cloud ™ -Client, SMTP-E-Mail-Client
Cresnet® Network Cresnet-Master-Modus
USB Unterstützt Geräte der USB-Massenspeicherklasse über den USB 2.0-Host-Anschluss auf der Rückseite und unterstützt die Computerkonsole über den USB 2.0-Geräteanschluss auf der Vorderseite
RS-232/422/485 Für die Steuerung und Überwachung von 2-Wege-Geräten unterstützt der COM-Port RS-232 bis zu 115,2 KB Baud mit Software-Handshaking, ein Port unterstützt auch RS-422 oder RS-485 und Hardware-Handshaking
IR / Seriell Unterstützt die Einweg-Gerätesteuerung über Infrarot bis zu 1,2 MHz oder serielles TTL / RS-232 (0–5 V) bis zu 115,2 kBaud

Speicher
SDRAM 2 GB
Flash 8 GB
Speicherkarte Unterstützt SD- und SDHC-Karten mit bis zu 32 GB
Externer Speicher Unterstützt USB-Massenspeichergeräte mit bis zu 1 TB

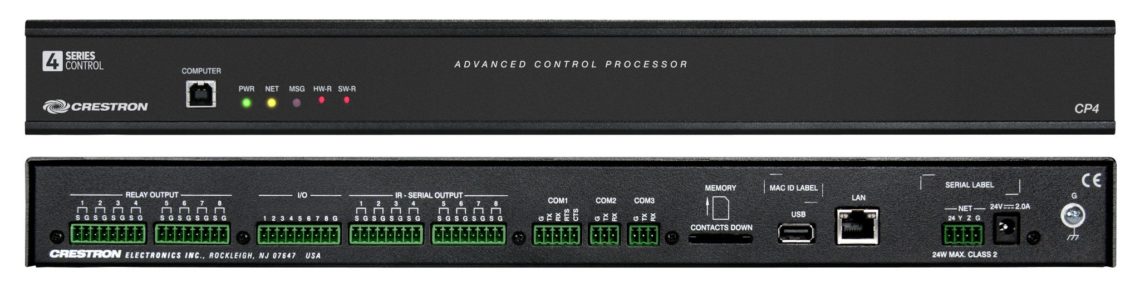

Anschlüsse und Kartensteckplätze
RELAISAUSGANG 1–8 (1) 4-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (8) normalerweise offenen, isolierten Relais;
Nennwert 1 A, 30 VAC / VDC;
MOV-Lichtbogenunterdrückung über Kontakte hinweg
E / A 1–8 (1) 9-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (8) digitalen Eingangs- / Ausgangs- oder analogen Eingangsanschlüssen (bezogen auf GND);
Digitaleingang: Bemessung für 0–24 VDC, Eingangsimpedanz 20 kΩ, logische Schwelle> 3,125 V niedrig / 0 und <1,875 V hoch / 1;
Digitaler Ausgang: 250-mA-Senke ab maximal 24 VDC, Fangdioden zur Verwendung mit realen Lasten;
Analogeingang: Bemessung für 0–10 VDC, geschützt auf maximal 24 VDC, Eingangsimpedanz 21 kΩ bei deaktiviertem Pull-up-Widerstand;
Programmierbarer 5 V, 2 kΩ Pull-Up-Widerstand pro Pin
IR - SERIAL OUTPUT 1–8 (2) 8-polige abnehmbare 3,5-mm-Klemmenblöcke;
Besteht aus (8) IR-Ausgangsanschlüssen;
IR-Ausgang bis 1,2 MHz;
Serielle 1-Wege-TTL / RS-232 (0–5 V) bis zu 115,2 kBaud
IRP2 IR-Strahler sind separat erhältlich
COM 1 (1) 5-poliger 3,5 mm abnehmbarer Klemmenblock;
Bidirektionaler RS-232/422/485-Anschluss;
Bis zu 115,2k Baud; Hardware- und Software-Handshake-Unterstützung
COM 2–3 (2) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Bidirektionale RS-232-Ports;
Bis zu 115,2k Baud; Software-Handshake-Unterstützung
SPEICHER (1) SD-Speicherkartensteckplatz;
Akzeptiert eine SD- oder SDHC-Karte mit bis zu 32 GB zum Speichern von Protokolldateien
USB (1) USB Typ A-Anschluss, Buchse;
USB 2.0-Anschluss für Speichergeräte
LAN (1) 8-poliger RJ45-Stecker, Buchse;
100 / 1000Base-TX-Ethernet-Anschluss
NET (1) 4-poliger 3,5 mm abnehmbarer Klemmenblock;
Cresnet-Master-Port;
Gibt Cresnet-Geräte nur dann mit Strom aus, wenn das mitgelieferte Netzteil an die 24-VDC-Stromeingangsbuchse angeschlossen ist.
Funktioniert alternativ als Cresnet-Stromeingang, um das Gerät über ein Cresnet-Netzteil mit Strom zu versorgen.
Weitere Spezifikationen finden Sie im Abschnitt "Stromversorgung"
24 VDC 2,0 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromversorgung;
PW-2420RU Netzteil enthalten;
Weiterleitung an den NET-Port zur Stromversorgung von Cresnet-Geräten;
Weitere Spezifikationen finden Sie im Abschnitt "Stromversorgung"
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse
COMPUTER (vorne) (1) USB-Typ B-Anschluss, Buchse;
USB 2.0-Computerkonsolenanschluss;
Nur zur Einrichtung

Bedienelemente und Anzeigen
PWR (1) Grüne LED zeigt an, dass das Netzteil oder das Cresnet-Netzteil mit Strom versorgt wird
NET (1) Gelbe LED zeigt die Kommunikation mit Cresnet-Geräten an
MSG (1) Rote LED zeigt an, dass der Steuerprozessor eine Fehlermeldung generiert hat
HW-R (1) Vertiefter Druckknopf zum Zurücksetzen der Hardware
SW-R (1) Vertiefter Druckknopf zum Zurücksetzen der Software
LAN (hinten) (1) Bicolor grün / gelb und (1) gelb LEDs;
Die grüne / gelbe LED zeigt den Ethernet-Verbindungsstatus und die Verbindungsgeschwindigkeit an.
Die gelbe LED zeigt die Ethernet-Aktivität an

Leistung
Stromquellenoptionen Netzteil oder Cresnet (nur eines anschließen)
Netzteil (im Lieferumfang enthalten) Eingang: 100–240 VAC, 50/60 Hz;
Ausgang: 2,5 A bei 24 VDC;
Modell: PW-2420RU
Cresnet-Stromverbrauch 15 W (0,625 A bei 24 VDC), wenn nur ein Cresnet-Netzteil mit Strom versorgt wird
Verfügbare Cresnet-Leistung 24 W (1 A bei 24 VDC), wenn sie nur mit dem mitgelieferten Netzteil betrieben wird
Stromverbrauch 15 W (ohne angeschlossene Cresnet-Geräte)

Umwelt
Temperatur 41 bis 113 ° F (5 bis 45 ° C)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 50 BTU / h

Gehäuse
Chassis Metall, schwarz lackiert
Frontplatte Extrudiertes Metall, schwarzes Finish, Polycarbonat-Etikettenauflage
Montage freistehend oder 1 HE 19 Zoll. Rack-montierbar (selbstklebende Füße und Rack-Ohren enthalten)

Maße
Höhe 44 mm ohne Füße
Breite 439 mm (17,28 Zoll);
483 mm (19,00 Zoll) mit Zahnstangenohren
Tiefe 167 mm (6,56 Zoll)

Gewicht
1,42 kg (3,12 lb)

Beachtung
Regulierungsmodell: M201903003;
UL®-gelistet für digitale Geräte der Klasse B der USA und Kanadas, CE, IC, FCC Teil 15

Datenblatt als PDF zum Download
