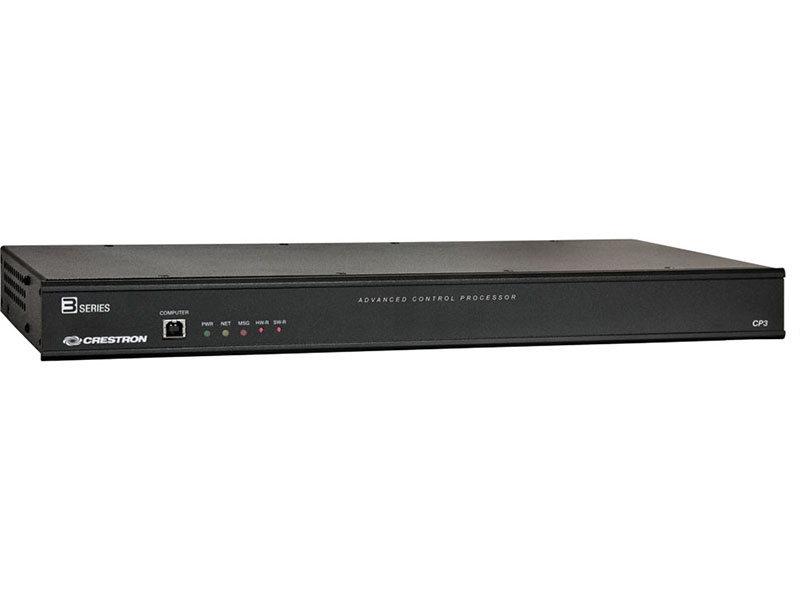

Crestron CP3

3-Series Control System®

Ein kompakter, in ein Rack montierbarer 3er®-Steuerprozessor mit immenser Leistung und zahlreichen integrierten Steueranschlüssen.

3-Series Control System®

Produktübersicht

Der Crestron® CP3 ist ein Steuerungssystem der Enterprise-Klasse für Wohn-, Gewerbe- und Regierungsanwendungen. Mit der 3-Series®-Steuermaschine bildet der CP3 den Kern jedes modernen vernetzten Wohn- oder Geschäftsgebäudes und verwaltet und integriert alle unterschiedlichen Technologien in Ihrer Einrichtung, um das Leben einfacher, umweltfreundlicher, produktiver und angenehmer zu gestalten.

Modulare Programmierarchitektur
Der CP3 wurde für eine verbesserte Skalierbarkeit entwickelt und bietet Hochgeschwindigkeits-Multitasking in Echtzeit, um mehrere Programme gleichzeitig nahtlos auszuführen. Mit dieser exklusiven modularen Programmierarchitektur können Programmierer gerätespezifische Programme für AV, Beleuchtung, Jalousien, HLK, Sicherheit usw. unabhängig entwickeln und ausführen. Dies ermöglicht die Optimierung jedes Programms und das Vornehmen von Änderungen an einem Programm, ohne das Ganze zu beeinträchtigen . Selbst wenn Ihr System wächst, können Verarbeitungsressourcen problemlos von einem 3er-Prozessor auf einen anderen verschoben werden, ohne dass Code neu geschrieben werden muss. Der Endvorteil ist eine dramatisch vereinfachte Aktualisierbarkeit bei minimalen Ausfallzeiten, unabhängig davon, ob Änderungen vor Ort oder remote über das Netzwerk vorgenommen werden.

Robuste Ethernet- und IP-Steuerung
Die IP-Technologie ist das Herzstück der 3er-Serie, daher sollte es keine Überraschung sein, dass ihre Netzwerkfähigkeiten unübertroffen sind. Die Hochgeschwindigkeits-Ethernet-Konnektivität ermöglicht die Integration in IP-steuerbare Geräte und ermöglicht es dem CP3, Teil eines größeren verwalteten Steuerungsnetzwerks zu sein. Unabhängig davon, ob Sie sich in einem sensiblen Unternehmens-LAN oder einem Heimnetzwerk befinden oder über ein Kabelmodem auf das Internet zugreifen, bietet der CP3 eine sichere und zuverlässige Verbindung mit IP-fähigen Touchscreens, Computern, Mobilgeräten, Videodisplays, Medienservern, Sicherheitssystemen und Beleuchtung , HLK und andere Geräte - ob vor Ort oder auf der ganzen Welt.

Steuern Sie Apps und XPanel
Vor Jahren war Crestron Pionier des weltweit ersten IP-basierten Steuerungssystems, das neue Möglichkeiten für die Steuerung, Überwachung und Verwaltung integrierter Systeme über LAN, WAN und Internet eröffnete. Heute bietet Crestron mehr Möglichkeiten als je zuvor, Ihre Welt so zu steuern, wie Sie es möchten. Mit einem Computer, Smartphone oder Tablet-Gerät können Sie mit Crestron von überall auf der Welt aus alles in Ihrem Zuhause oder am Arbeitsplatz steuern.

Die Crestron XPanel-Technologie ist in jedem 3er-Steuerungssystem enthalten und verwandelt jeden Laptop oder Desktop-Computer in einen virtuellen Crestron-Touchscreen. Crestron-Steuerungs-Apps bieten das Crestron-Touchscreen-Erlebnis für iPhone®-, iPad®- und Android®-Geräte und ermöglichen Ihnen die sichere Überwachung und Steuerung Ihres gesamten Wohnsitzes oder Ihrer gewerblichen Einrichtung mit einem Gerät, das Sie überall hin mitnehmen können.

Crestron Fusion® Cloud
Die Crestron Fusion Cloud bietet eine integrierte Plattform für die Erstellung wirklich intelligenter Gebäude, die Energie sparen, die Produktivität der Mitarbeiter steigern und die Lebensdauer wertvoller Geräte verlängern. Als Teil eines vollständig verwalteten Netzwerks in einem Unternehmen, einem College-Campus, einem Kongresszentrum oder einer anderen Einrichtung arbeitet der CP3 integriert mit der Crestron Fusion Cloud zusammen, um die Remote-Planung, Überwachung und Steuerung von Räumen und Technologie über einen zentralen Helpdesk zu ermöglichen. Darüber hinaus können Unternehmen den Energieverbrauch senken, indem sie den Echtzeitverbrauch verfolgen und die Steuerung von Beleuchtung, Jalousien und HLK automatisieren.

SNMP-Unterstützung
Die integrierte SNMP-Unterstützung ermöglicht die Integration in IT-Verwaltungssoftware von Drittanbietern, sodass Netzwerkadministratoren Crestron-Systeme im Netzwerk in einem IT-freundlichen Format verwalten und steuern können.

Cresnet®
Cresnet bietet eine zuverlässige Netzwerkverkabelungslösung für Crestron-Tastaturen, Beleuchtungssteuerungen, Schattenmotoren, Thermostate, Anwesenheitssensoren und andere Geräte, die keine höhere Ethernet-Geschwindigkeit erfordern. Der Cresnet-Bus bietet eine einfache Verkabelung und Konfiguration, bei der jedes Gerät über ein einfaches 4-adriges Kabel bidirektional kommuniziert und mit 24 V Gleichstrom versorgt wird. Zur Unterstützung der Fehlerbehebung enthält der CP3 unseren zum Patent angemeldeten Netzwerkanalysator, der die Integrität des Cresnet-Netzwerks kontinuierlich auf Verdrahtungsfehler, Grenzleistung und andere Fehler überwacht.

Onboard-Steueranschlüsse
Zusätzlich zu Ethernet verfügt der CP3 über drei bidirektionale COM-Anschlüsse und acht IR-Anschlüsse, über die Sie direkt mit all Ihren zentralen AV-Quellen, Videoanzeigen und anderen Geräten kommunizieren können. Acht programmierbare Relaisanschlüsse zur Steuerung von Projektionsschirmen, Aufzügen, Leistungsreglern und anderen Geräten mit Kontaktschließung sind enthalten. Acht "Versiport" -E / A-Ports ermöglichen die Integration von Leistungssensoren, Bewegungsmeldern, Türschaltern, Alarmen oder allem anderen, was einen trockenen Kontaktschluss, eine Niederspannungslogik oder ein 0-10-Volt-Gleichstromsignal bietet.

BACnet ™ / IP
Die native Unterstützung des BACnet / IP-Kommunikationsprotokolls bietet eine direkte Schnittstelle zu Gebäudemanagementsystemen von Drittanbietern über Ethernet und vereinfacht die Integration in HLK, Sicherheit, Brand- und Lebensschutz, Sprache und Daten, Beleuchtung, Jalousien und andere Systeme. Mit BACnet / IP läuft jedes System unabhängig und kann auf einer Plattform miteinander kommunizieren, um ein wirklich intelligentes Gebäude zu schaffen. [1]

Regierungsversion
Crestron hat sich zum Ziel gesetzt, Lösungen für kritische sichere Netzwerkumgebungen zu entwickeln. Eine Regierungsversion des CP3, Modell CP3-GV, ist vorkonfiguriert für die Bereitstellung in einem mehrstufigen gesicherten Netzwerk verfügbar. Es wurde speziell mit spezifischer staatlicher Firmware entwickelt und getestet. Das CP3-GV wurde von JITC anhand der IA-Anforderungen des Verteidigungsministeriums bewertet und die Ergebnisse in einer DIACAP-Scorecard dokumentiert. Weitere Informationen finden Sie in der Crestron True Blue Online-Hilfe, Antwort-ID 5361.

Hauptmerkmale
Steuerungssystem der Enterprise-Klasse
3-Series® Control Engine - wesentlich schneller und leistungsstärker als andere Steuerungssysteme
Exklusive modulare Programmierarchitektur
Onboard 512 MB RAM & 4 GB Flash-Speicher
Erweiterbarer Speicher bis zu 1 TB
Steckplatz für Speicherkarte auf der Rückseite
Hochgeschwindigkeits-USB 2.0-Host-Port
Industriestandard für Ethernet- und Cresnet®-Kabelkommunikation
XPanel mit Smart Graphics® Computer und webbasierter Steuerung
Unterstützung für iPhone®-, iPad®- und Android®-Steuerungs-Apps
Unterstützung für Crestron Fusion® Cloud Enterprise Management Service
SNMP-Remoteverwaltungsunterstützung
Ein RS-232/422/485-COM-Anschluss mit Hardware- und Software-Handshake
Zwei RS-232-COM-Ports nur mit Software-Handshake
Acht IR / Seriell-, acht Relais- und acht Versiport-E / A-Ports
Programmierbare Ereignisplanung mit astronomischer Zeitschaltuhr
Native BACnet ™ / IP-Unterstützung [1]
Installation des Installationsprogramms über die Crestron Toolbox ™ -Software oder einen Webbrowser
C # -, symbolbasierte und Drag & Drop-Programmierumgebungen
Volle Unterstützung für Unicode (mehrsprachig)
Erhöhter Netzwerkdurchsatz und erhöhte Sicherheit
Sicherer Zugriff durch vollständige Benutzer- / Gruppenverwaltung oder Active Directory-Integration
Sicherheit auf Hardwareebene mithilfe der 802.1X-Authentifizierung
JITC-zertifiziertes Modell für den Einsatz in sicheren Netzwerkumgebungen verfügbar
TLS-, SSL-, SSH- und SFTP-Netzwerksicherheitsprotokolle
FIPS 140-2-konforme Verschlüsselung
IIS v.6.0 Webserver
IPv6 bereit
USB-Computerkonsolenanschluss an der Vorderseite
1-Raum-Rack montierbar

Lieferumfang und technische Daten

Motor steuern
Crestron 3-Serie; präemptiver Echtzeit-Multithread- / Multitasking-Kernel in Echtzeit; Transaktionssicheres erweitertes FAT-Dateisystem; unterstützt bis zu 10 gleichzeitig laufende Programme
Speicher
SDRAM 512 MB
Flash 4 GB
Speicherkarte Unterstützt SD- und SDHC-Karten mit bis zu 32 GB
Externer Speicher Unterstützt USB-Massenspeichergeräte mit bis zu 1 TB

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP-Stack nach Industriestandard, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragung) Protokoll), FIPS 140-2-kompatible Verschlüsselung, IEEE 802.1X, SNMP, BACnet / IP [1], IPv4 oder IPv6, Active Directory-Authentifizierung, IIS v.6.0-Webserver, SMTP-E-Mail-

Client
Cresnet Cresnet-Master-Modus
USB Unterstützt Geräte der USB-Massenspeicherklasse über USB 2.0-Hostanschlüsse auf der Rückseite und Computerkonsole über USB 2.0-Geräteanschluss auf der Vorderseite
RS-232/422/485 Für die Steuerung und Überwachung von 2-Wege-Geräten unterstützen alle Ports RS-232 bis zu 115,2 KB Baud mit Software-Handshake, ein Port unterstützt auch RS-422 oder RS-485 und Hardware-Handshake
IR / Seriell Unterstützt die Einweg-Gerätesteuerung über Infrarot bis zu 1,2 MHz oder serielles TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud

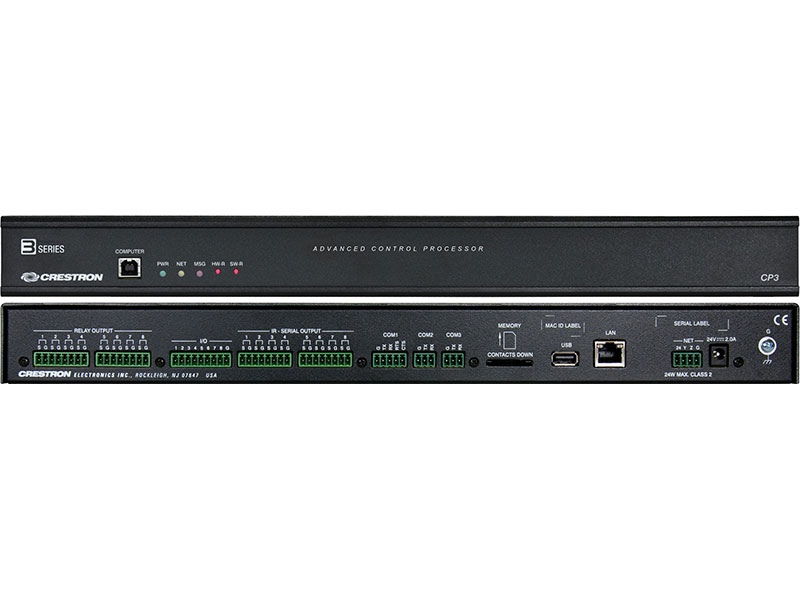

Anschlüsse und Kartensteckplätze
RELAISAUSGANG 1 - 8 (2) 8-polige abnehmbare 3,5-mm-Klemmenblöcke;
Besteht aus (8) normalerweise offenen, isolierten Relais;
Nennstrom 1 Ampere, 30 Volt AC / DC;
MOV-Lichtbogenunterdrückung über Kontakte hinweg
E / A 1 - 8 (1) 9-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (8) digitalen Eingangs- / Ausgangs- oder analogen Eingangsanschlüssen „Versiport“ (bezogen auf GND);
Digitaleingang: Bemessung für 0-24 Volt Gleichstrom, Eingangsimpedanz 20 kOhm, logische Schwelle> 3,125 V niedrig / 0 und <1,875 V hoch / 1;
Digitaler Ausgang: 250-mA-Senke ab maximal 24 Volt Gleichstrom, Fangdioden zur Verwendung mit „realen“ Lasten;
Analogeingang: Bemessung für 0-10 Volt Gleichstrom, geschützt auf maximal 24 Volt Gleichstrom, Eingangsimpedanz 21 kOhm bei deaktiviertem Pull-up-Widerstand;
Programmierbarer Pull-up-Widerstand von 5 Volt und 2 kOhm pro Pin
IR - SERIAL OUTPUT 1 - 8 (2) 8-polige abnehmbare 3,5-mm-Klemmenblöcke;
Besteht aus (8) IR / Serial-Ausgangsanschlüssen;
IR-Ausgang bis 1,2 MHz;
1-Wege-serielle TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud
COM 1 (1) 5-poliger 3,5 mm abnehmbarer Klemmenblock;
Bidirektionaler RS-232/422/485-Anschluss;
Bis zu 115,2k Baud; Hardware- und Software-Handshake-Unterstützung
COM 2 - 3 (2) 3-polige abnehmbare 3,5-mm-Klemmenblöcke;
Bidirektionale RS-232-Ports;
Bis zu 115,2k Baud; Software-Handshake-Unterstützung
SPEICHER (1) SD-Speicherkartensteckplatz;
Akzeptiert eine SD- oder SDHC-Karte mit bis zu 32 GB für die Speichererweiterung
USB (1) USB Typ A-Buchse;
USB 2.0-Anschluss für Speichergeräte
LAN (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss
NET (1) 4-poliger 3,5 mm abnehmbarer Klemmenblock;
Cresnet-Master-Port;
Gibt Strom an Cresnet-Geräte aus, wenn ein Netzteil an die 24-VDC-Stromeingangsbuchse angeschlossen ist.
Erhält Cresnet-Netzwerkstrom, wenn kein Netzteil an die 24-VDC-Stromeingangsbuchse angeschlossen ist.
Weitere Spezifikationen finden Sie im Abschnitt „Stromversorgung“
24 VDC 2,0 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
PW-2420RU Netzteil enthalten;
Weiterleitung an den NET-Port zur Stromversorgung von Cresnet-Geräten;
Weitere Spezifikationen finden Sie im Abschnitt „Stromversorgung“
G (1) 6-32 Schraube;
C-Gehäusemulde
COMPUTER (vorne) (1) USB-Buchse Typ B;
USB 2.0-Computerkonsolenanschluss (Kabel separat erhältlich);
Nur zur Einrichtung

Bedienelemente und Anzeigen
PWR (1) Grüne LED zeigt die vom Netzteil oder Cresnet-Netzwerk gelieferte Betriebsleistung an
NET (1) Gelbe LED zeigt die Kommunikation mit dem Cresnet-System an
MSG (1) Rote LED zeigt an, dass das Steuerungssystem eine Fehlermeldung generiert hat
HW-R (1) Vertiefter Druckknopf zum Zurücksetzen der Hardware
SW-R (1) Vertiefter Druckknopf zum Zurücksetzen der Software
LAN (hinten) (2) LEDs, grüne LED zeigt den Ethernet-Verbindungsstatus an, gelbe LED zeigt die Ethernet-Aktivität an

Leistung
Power Pack 2.0 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2420RU enthalten
Verfügbare Cresnet-Leistung 24 Watt (1 Ampere bei 24 Volt Gleichstrom) bei Verwendung eines Netzteils
Cresnet-Stromverbrauch 15 Watt (0,625 Ampere bei 24 Volt Gleichstrom) bei Verwendung des Cresnet-Netzwerkstroms

Umwelt
Temperatur 5 bis 45 ° C (41 bis 113 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 50 BTU / h

Gehäuse
Chassis Metall, schwarz lackiert
Frontplatte Extrudiertes Metall, schwarzes Finish, Polycarbonat-Etikettenauflage
Montage Freistehend oder 1 RU 19-Zoll-Rack montierbar (selbstklebende Füße und Rackohren enthalten)

Maße
Höhe 44 mm ohne Füße
Breite 439 mm (17,28 Zoll), 483 mm (19,00 Zoll) mit Zahnstangenohren
Tiefe 167 mm

Gewicht
1,42 kg (3,12 lb)
