Produktübersicht

Der HD-TXU-4KZ-111-E ist ein DM® Essentials 4K60 4:4:4-Transmitter, der für die Zusammenarbeit mit einem DM Essentials HD-RXU-4KZ- Empfänger entwickelt wurde. Ein USB-C®-Eingang mit DisplayPort™ Alt Mode ermöglicht die Signalverlängerung eines DisplayPort-AV-Signals zusammen mit USB 2.0-Daten. Dies ist nützlich in Anwendungen, bei denen sich die AV-Quelle entfernt vom Zielgerät befindet, z. B. bei einem Display, Projektor oder einer Codec-Lösung. Zum Anschluss des HD-TXU-4KZ-111-E an den DM Essentials-Empfänger muss ein verdrilltes CAT5e-Kabel oder höherwertiges Kabel verwendet werden .

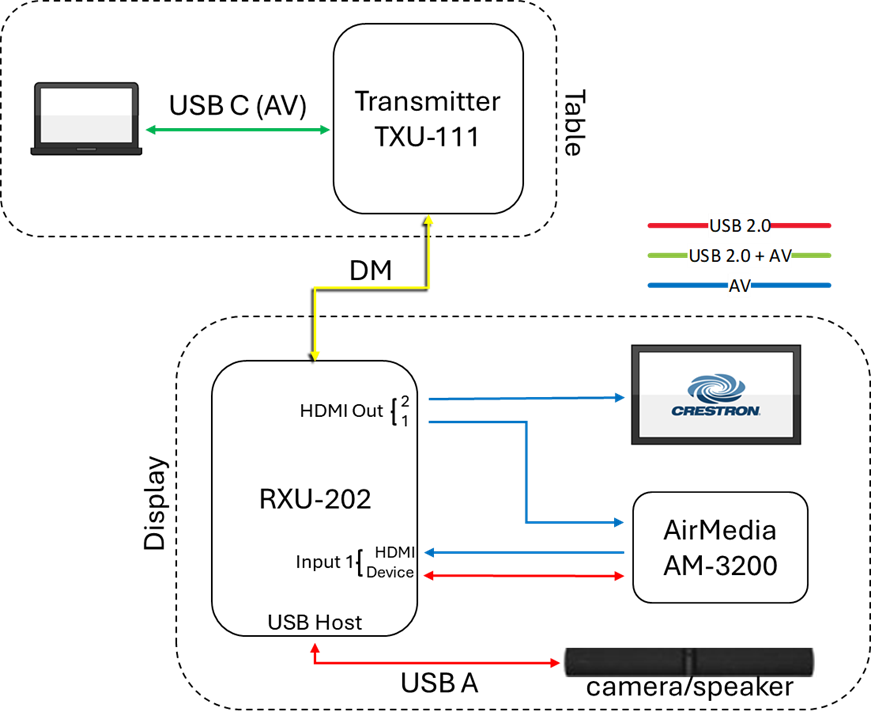

Interoperabilität mit einem DM Lite HD-RXU-4KZ-Receiver:
Für die Interoperabilität zwischen dem HD-TXU-4KZ-111-E und einem HD-RXU-4KZ-Receiver muss der DM Essentials-Ausgang des HD-TXU-4KZ-111-E mit dem DM Essentials-Eingang des HD-RXU-4KZ-Receivers verbunden werden.

HINWEIS: Die USB 2.0-Datenerweiterung wird nicht unterstützt, wenn der HD-TXU-4KZ-111-E mit einem anderen DM Essentials-Receiver als einem HD-RXU-4KZ-Receiver oder mit einem DMPS Essentials-Switcher (HD-PS-Serie oder HD-RX-4K-210-C-E[-POE]) gekoppelt ist.

4K60 4:4:4- und HDR-Unterstützung:
Der HD-TXU-4KZ-111-E unterstützt Videoauflösungen bis zu 4K60 mit 4:4:4-Farbabtastung. Die Videoformate HDR10, HDR10+ und Dolby Vision® werden ebenfalls unterstützt. Zwei

USB 2.0-Anschlüsse
: Der HD-TXU-4KZ-111-E verfügt über zwei USB 2.0-Host-Anschlüsse, die den Anschluss einer Vielzahl unterstützter USB 2.0-Peripheriegeräte ermöglichen. Ethernet -Passthrough-Funktion: Der HD-TXU-4KZ-111-E ist mit einem 100/1000-Mbit/s-LAN-Anschluss ausgestattet, der ein Ethernet-Signal über die DM Lite-Verbindung an den Empfänger weiterleitet. Der LAN-Anschluss eines Endpunkts kann mit einem Ethernet-Netzwerk verbunden werden, während der LAN-Anschluss des anderen Endpunkts direkt mit einem Ethernet-fähigen Gerät wie einem PC verbunden werden kann. Kompaktes, oberflächenmontierbares Design : Dank seiner kompakten Bauweise lässt sich der HD-TXU-4KZ-111-E auf einer ebenen Fläche wie der Unterseite eines Tisches, hinter einem Sideboard oder in einem Rednerpult montieren. Alternativ kann er an einer einzelnen Rackschiene an der Rückseite eines Geräteschranks befestigt werden. Die Stromversorgung des HD-TXU-4KZ-111-E erfolgt über das mitgelieferte Netzteil oder den externen DM Essentials-Empfänger.

Hauptmerkmale
Die Senderfunktionen von DM® Essentials sind für die Interoperabilität mit einem Empfänger der DM Essentials HD-RXU-4KZ-Serie ausgelegt
Punkt-zu-Punkt-Erweiterung eines USB-C® DisplayPort™ AV-Signals, USB 2.0-Datensignalen und eines Ethernet-Signals über ein CAT5e- oder höherwertiges Kabel
USB-C®-Eingang mit DisplayPort™ Alt-Modus-Funktion und USB 2.0-Unterstützung
DM Essentials bietet eine Übertragungsdistanz von bis zu 40 m (130 ft) für UHD- und 4K-Signale bzw. bis zu 70 m (230 ft) für 1080p-, WUXGA- und 2K-Signale.
4K60 4:4:4-fähig
HDR10-, HDR10+- und Dolby Vision®-Videoformate
Ethernet-Passthrough-Funktion
Einhaltung von HDCP 2.3
CEC-Durchleitungsfähigkeit (Consumer Electronics Control)
EDID-Durchleitungsfunktion

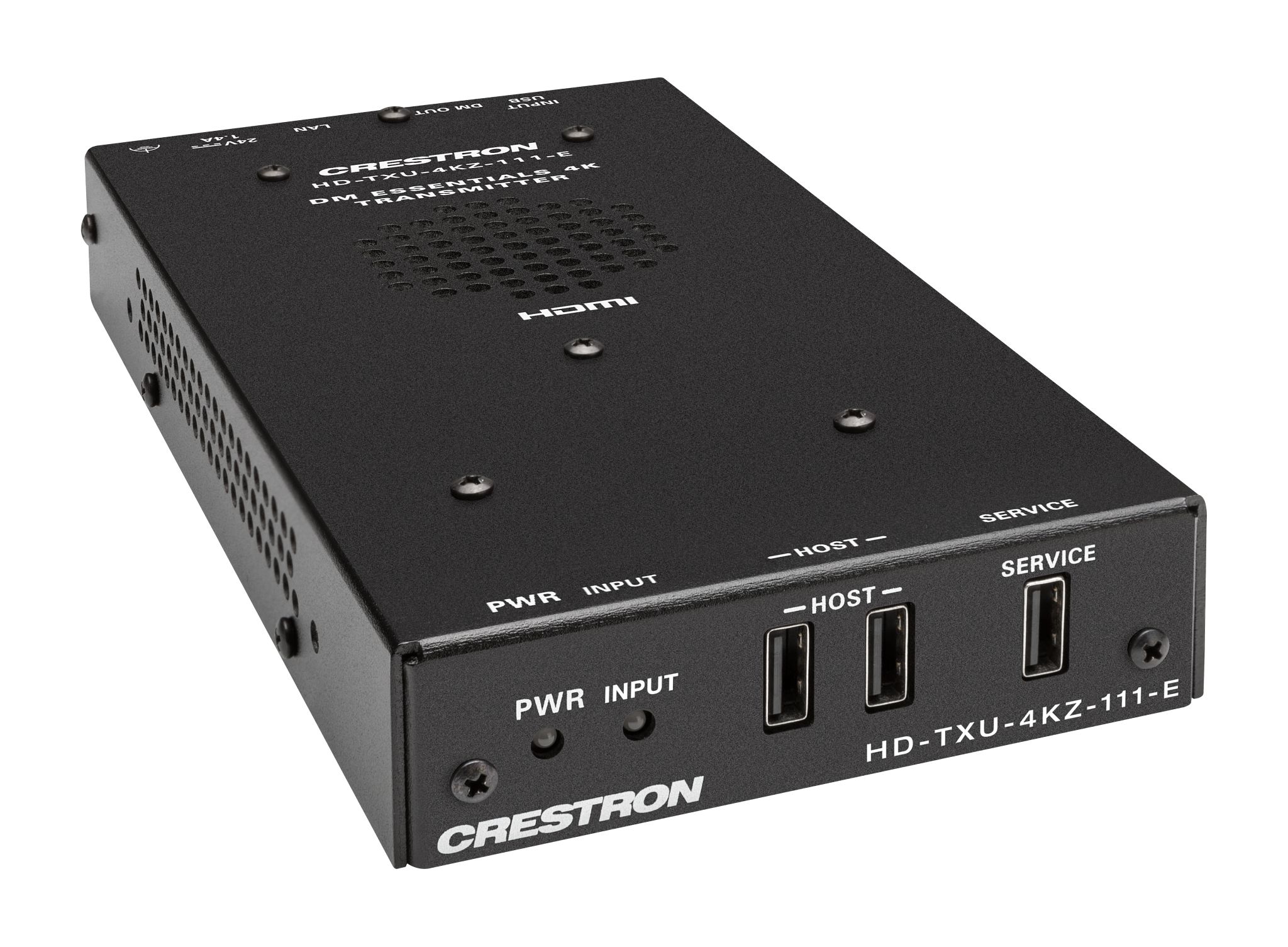

Kompaktes, oberflächenmontierbares Design
Stromversorgung über 24-V-Gleichstrom-Netzteil (im Lieferumfang enthalten) oder über einen externen DM Essentials-Empfänger

Lieferumfang und technische Daten

Video
Eingangssignaltyp DisplayPort™ über USB-C® (DisplayPort Alt-Modus) mit HDR10-, HDR10+-, Dolby Vision®-, Deep Color- und 4K60 4:4:4-Unterstützung 2
Ausgangssignaltyp DM® Essentials mit HDR10-, HDR10+-, Dolby Vision-, Deep Color- und 4K60 4:4:4-Unterstützung 2
Kopierschutz HDCP 2.3
Auflösungen Gängige Auflösungen sind in der folgenden Tabelle aufgeführt
Scan-Typ Auflösung Bildrate Farbabtastung Farbtiefe
Progressiv 4096 x 2160 DCI 4K & 3840 x 2160 4K UHD 24 Hz 4:4:4 12 Bit
30 Hz 4:4:4 12 Bit
60 Hz 4:2:2 12 Bit
60 Hz 4:4:4 8 Bit
2560x1600 WQXGA 60 Hz 4:4:4 8 Bit
1920x1080 FHD 1080p 60 Hz 4:4:4 12 Bit
Hinweise: Die maximal unterstützte Auflösung beträgt 4K60 mit 4:4:4-Farbabtastung. Benutzerdefinierte Auflösungen werden mit Pixeltaktraten bis zu 600 MHz unterstützt.

Der HD-TX-4KZ-111-E unterstützt kein Interlaced-Video.
Audio
Eingangssignaltyp DisplayPort über USB-C (DisplayPort-Alternativmodus)
Ausgangssignaltyp DM Essentials
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM bis zu 8 Kanäle
Kommunikation
USB-C HDCP 2.3, EDID, CEC-Passthrough;
USB 2.0 bis zu 300 Mbit/s
USB USB-Signalverlängerung über USB 2.0-Host-Anschlüsse;
USB-Host für ein Kabelgehäuse der Serie TT-100 (separat erhältlich) über SERVICE-Anschluss
DM Essentials HDCP 2.3, EDID-Passthrough;
USB 2.0 bis zu 300 Mbit/s
Ethernet 100/1000 Mbit/s-Durchleitung

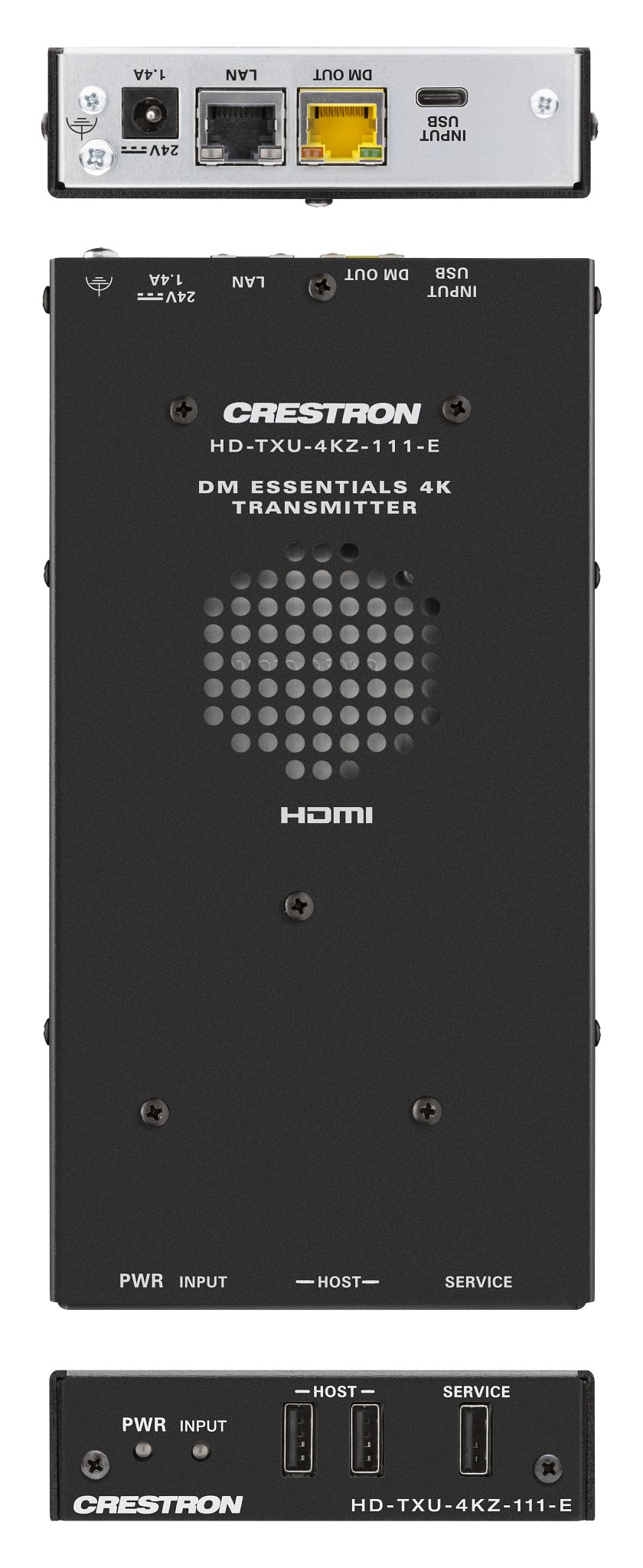

Anschlüsse
USB-EINGANG (1) USB-Typ-C®-Anschluss, weiblich;
Digitaler Video-/Audioeingang über DisplayPort Alt-Modus; 5
USB 2.0-Datenanschlüsse

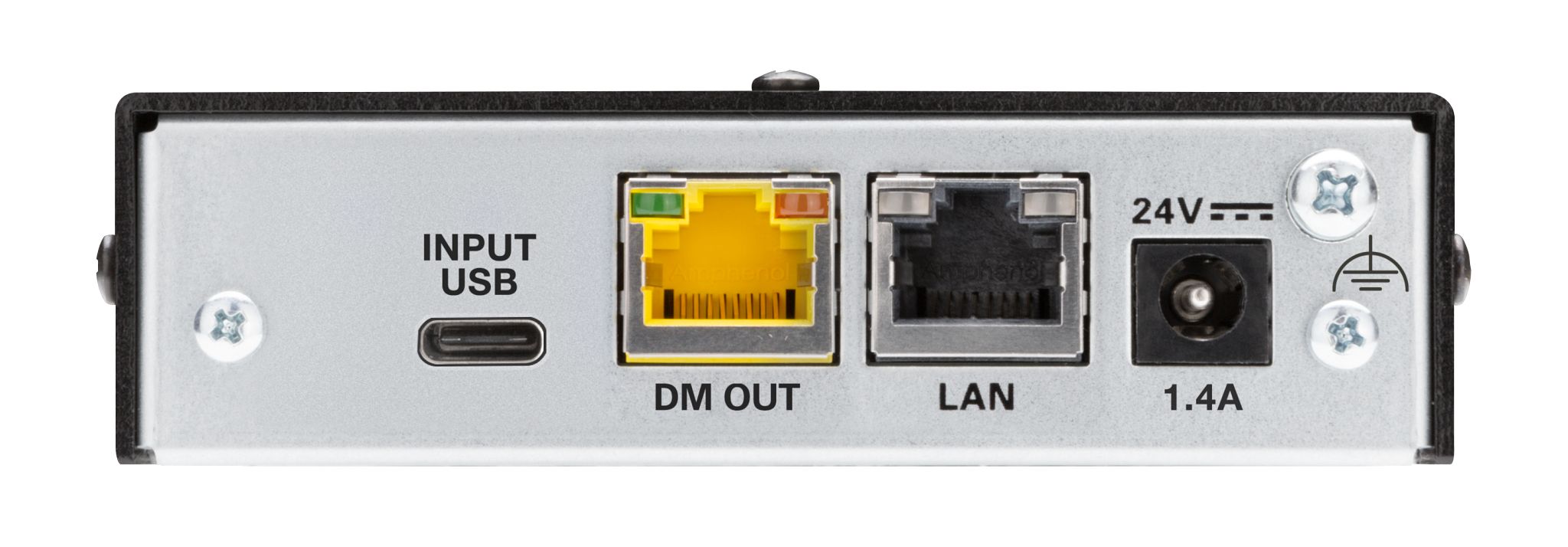

DM OUT (1) 8-poliger gelber RJ-45-Stecker, weiblich, geschirmt;
DM Essentials-Ausgangsanschluss zum Anschluss an einen DM Essentials-Empfänger 1
LAN (1) 8-poliger RJ-45-Stecker, weiblich;
100BASE-TX/1000BASE-T Ethernet-Anschluss;
Überträgt das Ethernet-Signal über die DM Essentials-Verbindung an einen HD-RXU-4KZ-101-E-Empfänger
24 V 1,4 A (1) 2,1 x 5,5 mm DC-Stromanschluss;
24 V DC-Stromeingang; Netzteil
PW-2420RU im Lieferumfang enthalten
HOST (2) USB-A-Buchsen;
USB-2.0-Host-Anschlüsse;
USB-Signalverlängerungsanschlüsse zum Anschluss von USB-Mäusen, Tastaturen oder anderen USB-2.0-Peripheriegeräten; 3
Verfügbare Leistung: 500 mA bei 5 V DC pro Anschluss
SERVICE (1) USB 2.0 Typ-A-Anschluss, weiblich;
Wird zum Laden der Firmware, zur Konfigurationsverwaltung oder als USB-Host-Anschluss für ein Kabelgehäuse der Serie TT-100
(separat erhältlich) verwendet; Kann außerdem ein USB-betriebenes Gerät mit bis zu 5 V und 500 mA versorgen
Masse (1) Masseanschluss am Chassis

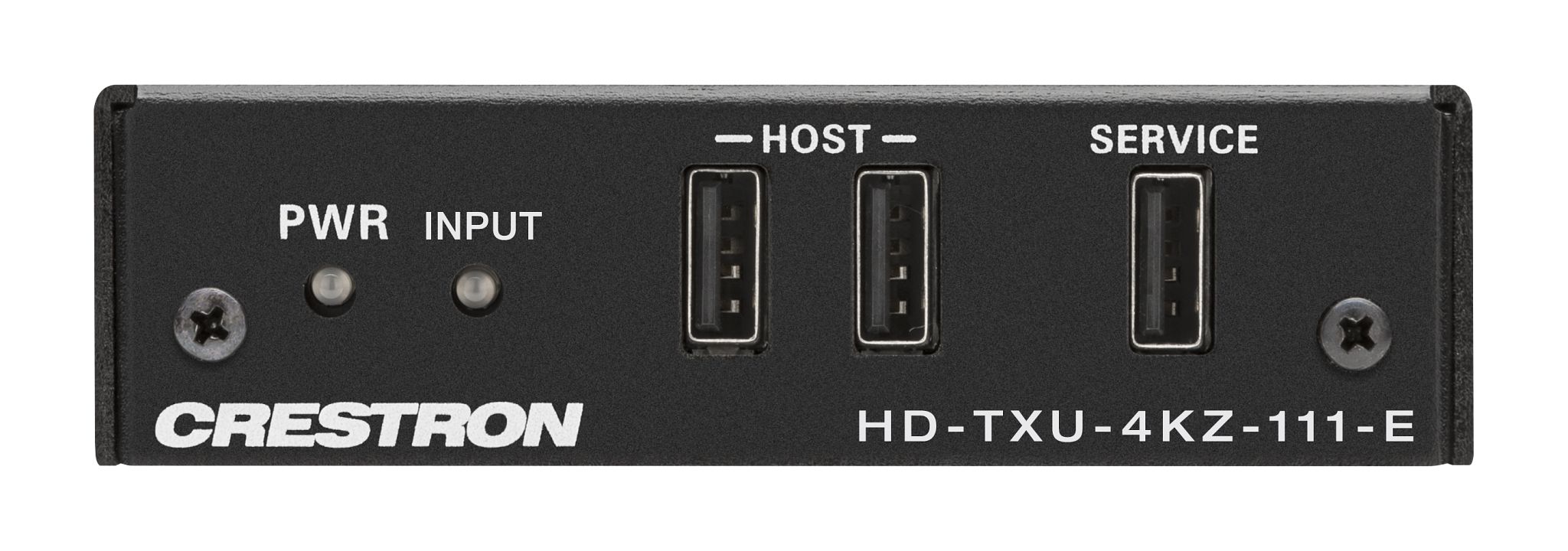

Bedienelemente und Anzeigen
STROM (1) Die LED zeigt an, dass das Gerät mit Strom versorgt wird. Gelb bedeutet, dass das Gerät hochfährt. Grün bedeutet, dass das Gerät betriebsbereit ist.
EINGANG (1) Grüne LED, zeigt an, dass das Gerät ein DisplayPort-über-USB-C-Eingangssignal (DisplayPort-Alt-Modus) empfängt
DM OUT (2) LEDs am RJ-45-Anschluss.
Grün zeigt an, dass eine DM Essentials-Verbindung hergestellt ist.
Blinkendes Gelb zeigt Nicht-HDCP-Video an, und dauerhaft leuchtendes Gelb zeigt HDCP-Video an
LAN (2) LEDs am RJ-45-Anschluss.
Grün zeigt eine 100-Mbit/s-Verbindung an.
Dauerhaft gelb zeigt eine 1000-Mbit/s-Verbindung an.
Blinkend gelb zeigt 1000-Mbit/s-Ethernet-Aktivität an
Stromversorgung
Netzteil (im Lieferumfang enthalten) Eingang: 100–240 V AC
Ausgang: 24 V DC 2,5 A
Modell: PW-2420RU 4
Umgebung
Temperatur 0° bis 40°C (32° bis 104°F)
Luftfeuchtigkeit 20 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Gehäuse
Chassis Metall, schwarze Oberfläche, belüftete Ober- und Seitenflächen, 2 Montagehalterungen im Lieferumfang enthalten
Montage Freistehend, oberflächenmontierbar oder Befestigung an einer einzelnen Rackschiene
Abmessungen
Höhe 30 mm
Breite 106 mm
Tiefe 202 mm
Gewicht
0,55 kg
