crestron hd-tx-201-c-2g-e-w-t DM Lite Sender in weiß

crestron hd-tx-201-c-2g-e-w-t DM-Lite Sender mit HDMI, VGA, Audio und Netzwerkanschluss

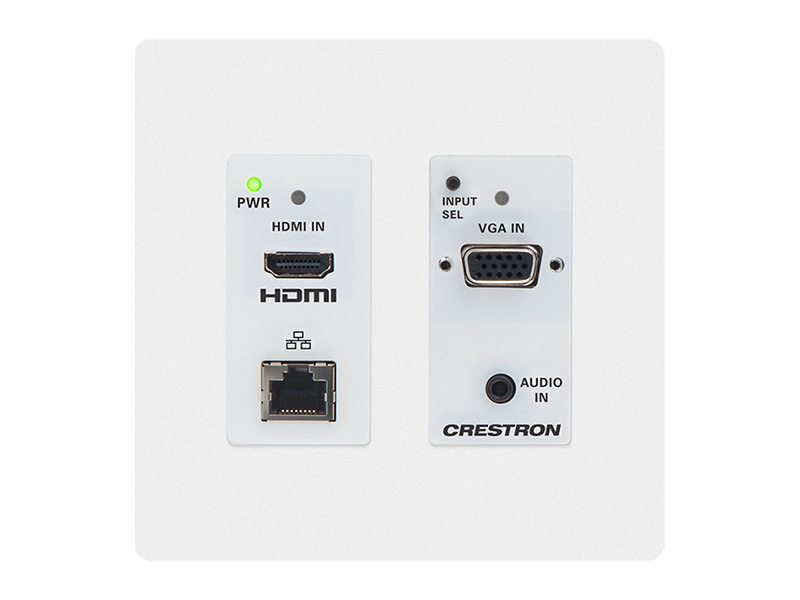

Crestron HD-TX-201-C-2G-E-W-T DM Lite® Sender und 2x1 Auto-Switcher für HDMI®, VGA und analoge Audiosignalverlängerung über CATx-Kabel, Wandplatte, weiß strukturiert

Kann mit einem DM Lite®- oder DMPS Lite™-Empfänger kombiniert werden, um einen Signal-Extender für HDMI®-Signale bis zu UHD und 4K bereitzustellen. Bietet automatisch umschaltende HDMI-, VGA- und analoge Stereo-Audioeingänge.

Videoextender zum senden von 4K Videosignal zum Wandeinbau in weiß

Produktübersicht

Der HD-TX-201-C-2G-E in weiß ist ein DM Lite®-Wandsender, der mit einem DM Lite- oder DMPS Lite™-Empfänger gekoppelt werden kann, um einen Signal-Extender für HDMI®-Signale zu bilden. Die Produktfamilie DM Lite bietet eine vielseitige Lösung zur Verlängerung von HD-, UHD-, 2K- und 4K-Videosignalen mit Stereo- oder Surround-Sound-Audio über ein einziges CAT5e-Kabel (oder höher). Eine Kabellänge von bis zu 70 m wird für HD 1080p-, WUXGA- und 2K-Signale oder bis zu 40 m für UHD und 4K unterstützt.1

Neben seinem HDMI-Eingang verfügt der HD-TX-201-C-2G-E auch über einen VGA-Eingang sowie einen analogen Stereo-Audioeingang. Die automatische Umschaltung zwischen HDMI und VGA ermöglicht einfaches Plug-and-Play. Die manuelle Eingangsauswahl ist auch über die INPUT SEL-Taste auf der Vorderseite verfügbar. Der VGA-Eingang kann über ein geeignetes Breakout-Kabel oder einen Adapter (nicht im Lieferumfang enthalten) RGB- und Component-Videosignale akzeptieren. Der Audioeingang wird zusammen mit dem VGA-Eingang ausgewählt und kann ohne angeschlossene Videoquelle allein verwendet werden. Es kann jedoch nicht mit dem HDMI-Videoeingang gekoppelt werden.

HINWEIS: Bei Kopplung mit einem HD-RX-201-C-E- oder DMPS Lite-Empfänger werden die lokalen Eingänge in Kombination mit dem HDMI-Eingang am Receiver geschaltet und können durch Integration mit einem Crestron®-Steuerungssystem auch ferngesteuert werden.

Eine CAT6a RJ-45 Courtesy-Buchse ist im Lieferumfang enthalten, um eine 1000BASE-T-Netzwerkverbindung für Computer und andere Geräte bereitzustellen. Die Buchse an der Vorderseite führt zu einer parallelen Buchse auf der Rückseite, die mit einem verfügbaren Port im LAN des Kunden verbunden wird. Diese LAN-Buchse wird bereitgestellt, um die Notwendigkeit einer separaten RJ-45-Wandbuchse zu ersetzen. Es ist nicht mit dem DM Lite-System verbunden und kann nicht verwendet werden, um Ethernet-Signale zu verlängern oder mit einem Steuerungssystem zu verbinden.

Die Serie HD-TX-201-C-2G-E ist in Schwarz oder Weiß erhältlich und für den Einbau in eine 2-fach-Schaltdose oder einen Gipsring (nicht im Lieferumfang enthalten) vorgesehen. Bei Kopplung mit einem oberflächenmontierbaren Empfänger wird der HD-TX-201-C-2G-E vom Empfänger über das DM Lite-Verbindungskabel mit Strom versorgt.2

Hinweis: Dieses Produkt ist nicht über ein Steuerungssystem adressierbar und bietet keine programmierbaren Funktionen, außer wenn es mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger gekoppelt ist. Ansonsten werden AV- und CEC-Signale einfach zwischen Sender und Empfänger durchgereicht. Der RJ-45-Link-Port dieses Produkts ist ausschließlich für die Verbindung mit einem einzelnen DM Lite- oder DMPS Lite-Empfänger vorgesehen. Es sollte nicht verwendet werden, um eine Verbindung zu anderen Geräten oder Netzwerken herzustellen. Die DM Lite-Technologie ist nicht mit der PoE-, PoDM-, DigitalMedia 8G+®- oder HDBaseT®-Technologie kompatibel.

Key Features
Pairs with a DM Lite® or DMPS Lite™ receiver
Enables extension of HDMI® video and audio signals
Converts and extends VGA and analog audio signals
Auto-switches between one HDMI input and one VGA input
Links to the receiver via a single CAT5e (or higher) twisted pair cable
Supports 4K and UHD at up to 130 ft (40 m)
Supports HD 1080p, WUXGA, and 2K at up to 230 ft (70 m)
Handles 4K video resolutions up to 4K60 4:2:0 and 4K30 4:4:4
Handles 3D video and Deep Color
Supports Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X®, and uncompressed 7.1 linear PCM audio
Compatible with HDMI, DVI, and Dual-Mode DisplayPort™ sources
Compatible with VGA, RGBHV, RGBS, RGsB, and YPbPr component sources up to HD 1080p and WUXGA
HDCP 1.4 compliant
Passes CEC and EDID signals
Allows control system integration when paired with an HD-RX-201-C-E or DMPS Lite receiver
Courtesy LAN jack
Flush wall mount design
Installs in a 2-gang U.S. electrical box (2-1/4” deep) or plaster ring (not included)
Decorator style faceplates sold separately (type FP-G2-DM only)
Normally powered by the receiver (surface-mountable) over the link cable
For the DM Lite link cable, use Crestron DM-CBL-8G DigitalMedia 8G™ cable, Crestron DM-CBL-ULTRA DigitalMedia™ Ultra cable, or third-party CAT5e or higher. The maximum cable length is 230 ft (70 m) for resolutions up to 2K or 130 ft (40 m) for higher resolution signals up to 4K. Refer to the “Maximum DM Lite Link Cable Lengths” table for a more detailed overview. Shielded cable and connectors are required when bundling multiple cables in a wire run, and are recommended for all applications to safeguard against unpredictable environmental electrical noise which may impact performance at resolutions above 1080p. Wire and cables are sold separately. DM Lite devices are not compatible with DigitalMedia 8G+, HDBaseT, PoE, PoDM, or any other CATx based interface or network.
When connecting a wall plate transmitter to a surface-mountable receiver, use the power pack that ships with the receiver. If the transmitter and receiver are both wall plates, a separate power pack must be purchased, which may be connected to either the transmitter or receiver. Only one power pack is required. Do not connect more than one power pack. Please note, the wall plate compatible power pack is not yet available. Please contact Crestron Customer Support for assistance when pairing a wall plate transmitter with a wall plate receiver. DM Lite devices are not compatible with PoE or PoDM. DM Lite devices are not compatible with PoE or PoDM.
The HDMI input requires an appropriate adapter or interface cable to accommodate a DVI or Dual-Mode DisplayPort signal. CBL-HD-DVI interface cables are available separately.
The VGA input requires an appropriate breakout cable or adapter to accommodate an RGB or component video signal.

Lieferumfang und technische Daten

Video
Switcher 2x1 manuell oder automatisch umschaltend, Audio-Follow-Video
Eingangssignaltypen HDMI mit Deep Color, 3D und 4K (kompatibel mit DVI- und Dual-Mode DisplayPortTM-Schnittstelle3), VGA/RGB (RGBHV, RGBS, RGsB), Komponente (YPbPr)4
Kopierschutz HDCP 1.4
Maximale Auflösungen
Eingang
Typ Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
HDMI Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 36 Bit
VGA/RGB Progressiv 1600 x 1200 UXGA 60 Hz n. z
1920x1200 WUXGA 60 Hz n. z
Komponente Progressiv 1920x1080 HD 1080p 60 Hz n/a
Interlaced 1920x1080 HD 1080i 30 Hz n/a
HINWEIS: Gebräuchliche Auflösungen werden angezeigt; andere benutzerdefinierte Auflösungen werden bei Pixeltaktraten von bis zu 300 MHz für HDMI oder 165 MHz für VGA unterstützt.
Audio
Eingangssignaltypen HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3), analog Stereo
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM bis 8 Kanäle
Analoge Formate Stereo 2-Kanal
Analog-Digital-Wandlung 24-Bit 48 kHz
Analoge Leistung Frequenzgang: 20 Hz bis 20 kHz ±0,75 dB;
S/N-Verhältnis: >90 dB, 20 Hz bis 20 kHz A-bewertet;
Klirrfaktor+N: <0,006 % bei 1 kHz; Stereotrennung: >80 dB

Kommunikation
HDMI HDCP 1.4, EDID, CEC-Passthrough
DM Lite Link Proprietärer Link für die Verbindung nur zwischen einem DM Lite-Sender und -Empfänger
HINWEIS: Unterstützt die Verwaltung von HDCP und EDID nur in Verbindung mit einem HD-RX-201-C-E- oder DMPS Lite-Empfänger; unterstützt die Verwaltung von CEC zwischen dem angeschlossenen HDMI-Gerät und einem Steuerungssystem nur, wenn es mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger gekoppelt ist.

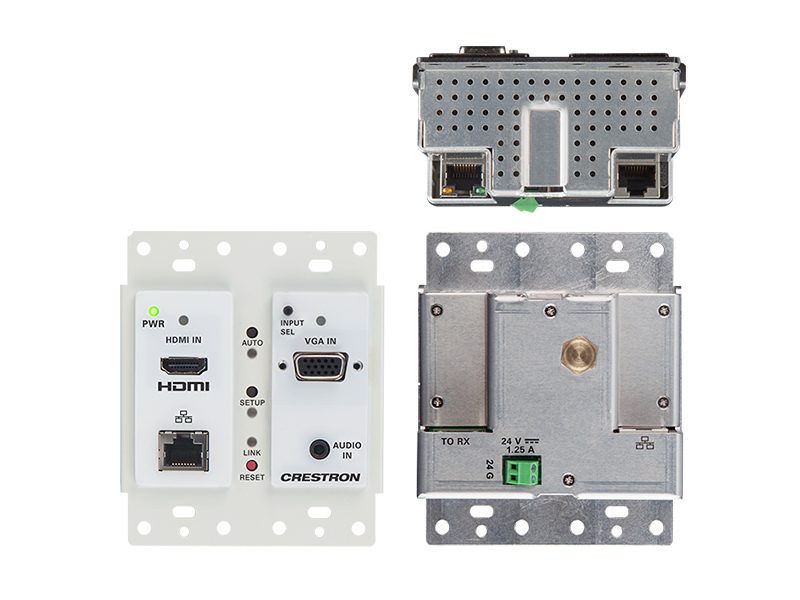

Anschlüsse
HDMI IN (1) HDMI-Typ-A-Anschluss, weiblich;
Digitaler HDMI-Video-/Audioeingang (kompatibel mit DVI- und Dual-Mode-DisplayPort-Schnittstelle3)
VGA IN (1) HD15-Anschluss, weiblich;
RGB (VGA) oder Komponenten-Videoeingang4;
Formate: RGBHV, RGBS, RGsB und YPbPr
AUDIO IN (1) 3,5-mm-TRS-Mini-Klinkenbuchse;
Unsymmetrischer Stereo-Line-Level-Audioeingang;
Maximaler Eingangspegel: 2 Vrms;
Eingangsimpedanz: 44k Ohm
LAN (Vorderseite) (1) 8-poliger RJ-45-Anschluss, weiblich;
Passives Pass-Through zur LAN-Buchse auf der Rückseite;
Siehe "LAN (Rückseite)"-Spezifikationen unten
SERVICE (rechte Seite) (1) USB-Anschluss Typ A, weiblich;
Nur für den Werksgebrauch
TO RX (DM Lite, Rear) (1) 8-poliger RJ-45-Stecker, weiblich, geschirmt;
DM Lite Link-Port zum Anschluss an einen DM Lite- oder DMPS Lite-Empfänger1
24 V DC 1,25 A (Rückseite) (2) Unverlierbare Schraubklemmen;
24 VDC Stromeingang;
Netzteil separat erhältlich (falls erforderlich, Modell TBA)2;
HINWEIS: Diese Verbindung versorgt sowohl den Sender als auch den Empfänger mit Strom; Diese Verbindung wird normalerweise nicht verwendet, wenn Sie mit einem oberflächenmontierbaren Empfänger koppeln.2
LAN (Rückseite) (1) 8-poliger RJ-45-Anschluss, weiblich;
Passives Pass-Through zur LAN-Buchse auf der Vorderseite;
Kompatible Kabelstandards: CAT5e, CAT6 und CAT6a;
Niedriger Kontaktwiderstand: maximal 100 mΩ;
Isolationswiderstand: mindestens 500 mΩ bei 500 VDC;
Dielektrische Spannungsfestigkeit: 1000 VAC zwischen Kontakten und Gehäuse;
Nennspannung: 125 VAC;
Nennstrom: 1,5 Ampere;
PoE-Kompatibilität: IEEE 802.3at PoE und PoE+;
Einsteckkraft: maximal 22 N;
Haltekraft: mindestens 76 N

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün/gelbe LED, zeigt an, dass die Betriebsspannung vom Empfänger über den DM Lite-Link oder von einem Netzteil über den 24 VDC-Eingang bereitgestellt wird, leuchtet beim Booten gelb und beim Betrieb grün
HDMI IN (1) Zweifarbige grün/gelbe LED, zeigt die Auswahl des HDMI-Eingangs und das Vorhandensein des Signals an
VGA IN (1) Zweifarbige grün/gelbe LED, zeigt die Auswahl des VGA-Eingangs und das Vorhandensein des Signals an
INPUT SEL (1) Drucktaste für manuelle Eingangsauswahl, durchläuft alle verfügbaren Eingänge sowohl am Sender als auch am Empfänger
AUTO (1) Drucktaste zum Aktivieren/Deaktivieren des automatischen Umschaltmodus und (1) grüne LED, um anzuzeigen, dass der automatische Umschaltmodus aktiviert ist
SETUP (1) Rote LED und (1) versenkter Taster für die Ethernet-Einrichtung (nur in Verbindung mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger)
LINK (1) Grüne LED, zeigt den DM Lite-Link-Status an
RESET (1) Drucktaste für Hardware-Reset (setzt sowohl den Sender als auch den Empfänger zurück, wenn er mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger gekoppelt ist)
TO RX (DM Lite, Rear) (2) LEDs am RJ-45-Anschluss, grüne LED zeigt DM Lite-Verbindungsstatus an, gelbe LED zeigt ein gültiges Videosignal an
Leistung
Netzteil (separat erhältlich) Eingang: 100-240 VAC, 50/60 Hz;
Ausgang: 1,25 Ampere @ 24 VDC;
Modell: TBA
Hinweis: Dieses Netzteil wird nur benötigt, wenn der HD-TX-201-C-2G-E mit einem Wandplattenempfänger gekoppelt ist. Wenn der HD-TX-201-C-2G-E mit einem oberflächenmontierbaren Empfänger gekoppelt ist, wird das im Lieferumfang des Empfängers enthaltene und mit dem Empfänger verbundene Netzteil verwendet, um sowohl den Empfänger als auch den HD-TX-201-C-2G mit Strom zu versorgen -E.2
Umwelt
Temperatur 32° bis 104° F (0° bis 40° C)
Luftfeuchtigkeit 20 % bis 90 % RH (nicht kondensierend)
Wärmeableitung 20,1 BTU/h
Konstruktion
Zusammensetzung Metallgehäuse und -halterung mit schwarzen oder weißen Polycarbonat-Front-Etiketten-Overlays
Montage Montiert in einer 2-fach, 2-1/4 Zoll (57 mm) tiefen US-Elektrodose oder einem Gipsring (nicht im Lieferumfang enthalten)
Frontplatte Erfordert eine Crestron FP-G2-DM-B-T oder FP-G2-DM-W-T Frontplatte (separat erhältlich, andere Frontplatten sind nicht kompatibel)

Maße
Höhe 4,19 Zoll (107 mm)
Breite 3,50 Zoll (89 mm)
Tiefe 2,07 Zoll (53 mm)
Gewicht
8,9 oz (252 g)
Einhaltung
UL®-gelistet für USA und Kanada, CE, IC, FCC Teil 15 Klasse B digitales Gerät
Behördliche Modelle HD-TX-201-C-2G-E-B-T, HD-TX-201-C-2G-E-W-T
Maximale DM Lite Link-Kabellängen

Auflösung Kabeltyp
CAT5e (oder höher),
DM-CBL-ULTRA DM® Ultra-Kabel, oder
DM-CBL-8G DM 8G DM 8G® Kabel1
1920x1080 FHD 1080p 230 Fuß (70 m)
1920x1200 WUXGA
1600x1200 UXGA
2048x1080 DCI 2K
2048x1152 QWXGA
2560 x 1080 UWFHD 40 m
2560x1440 WQHD
2560x1600 WQXGA
3840x2160 4K UHD
4096x2160 DCI 4KKlicken Sie hier, um Produktzertifikate zu suchen.
Verwenden Sie für das DM Lite-Linkkabel das Crestron DM-CBL-8G DigitalMedia 8G™-Kabel, das Crestron DM-CBL-ULTRA DigitalMedia™ Ultra-Kabel oder CAT5e oder höher eines Drittanbieters. Die maximale Kabellänge beträgt 70 m (230 Fuß) für Auflösungen bis 2K oder 40 m (130 Fuß) für Signale mit höherer Auflösung bis 4K. Eine detailliertere Übersicht finden Sie in der Tabelle „Maximale DM Lite Link-Kabellängen“. Abgeschirmte Kabel und Stecker sind erforderlich, wenn mehrere Kabel in einem Kabelstrang gebündelt werden, und werden für alle Anwendungen empfohlen, um vor unvorhersehbaren elektrischen Umgebungsgeräuschen zu schützen, die die Leistung bei Auflösungen über 1080p beeinträchtigen können. Draht und Kabel sind separat erhältlich. DM Lite-Geräte sind nicht kompatibel mit DigitalMedia 8G+, HDBaseT, PoE, PoDM oder anderen CATx-basierten Schnittstellen oder Netzwerken.
Wenn Sie einen Wandsender an einen oberflächenmontierbaren Empfänger anschließen, verwenden Sie das mit dem Empfänger gelieferte Netzteil. Wenn Sender und Empfänger beide Wandplatten sind, muss ein separates Netzteil gekauft werden, das entweder an den Sender oder Empfänger angeschlossen werden kann. Es wird nur ein Netzteil benötigt. Schließen Sie nicht mehr als ein Netzteil an. Bitte beachten Sie, dass das wandplattenkompatible Netzteil noch nicht verfügbar ist. Bitte wenden Sie sich an den Crestron-Kundendienst, wenn Sie Hilfe beim Koppeln eines Wandsenders mit einem Wandsender benötigen. DM Lite-Geräte sind nicht mit PoE oder PoDM kompatibel. DM Lite-Geräte sind nicht mit PoE oder PoDM kompatibel.

Datenblatt als PDF zum Download
