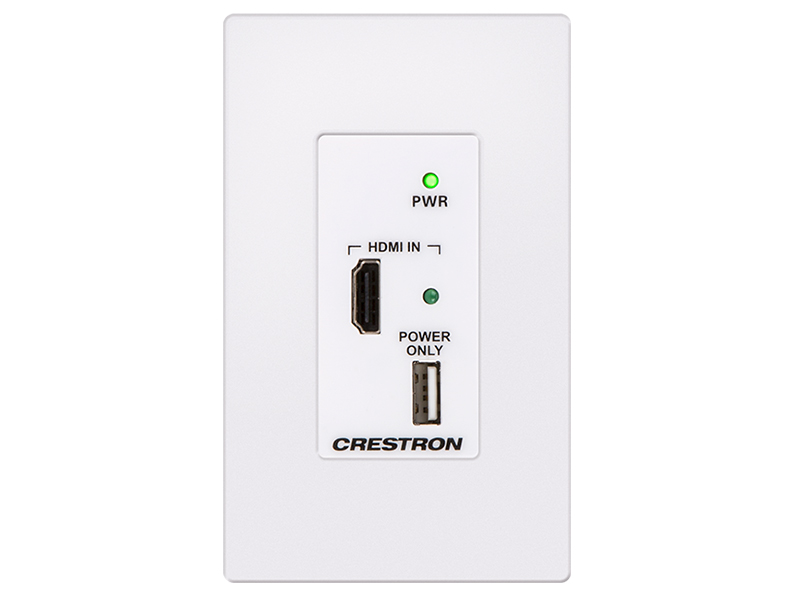

Crestron HD-TX-101-C-1G-E-W-T DM Lite Sender in weiß

HD-TX-101-C-1G-E-W-T DM Lite Sender für Wandeinbau

Crestron HD-TX-101-C-1G-E-W-T CAT-HDMI DM-Lite Sender

Crestron HD-TX-101-C-1G-E-W-T DM Lite® Sender für HDMI®-Signalverlängerung über CATx-Kabel, Wandplatte, weiß strukturiert

Kann mit einem DM Lite®- oder DMPS Lite™-Empfänger kombiniert werden, um einen Signal-Extender für HDMI®-Signale bis zu UHD und 4K bereitzustellen.

Videoextender zum senden von 4K Videosignal zum Wandeinbau in weiß

Produktübersicht

Der HD-TX-101-C-1G-E (-B-T oder -W-T) ist ein DM Lite®-Wandsender, der mit einem DM Lite- oder DMPS Lite™-Empfänger gekoppelt werden kann, um einen Signal-Extender für HDMI®-Signale zu bilden. Die Produktfamilie DM Lite bietet eine vielseitige Lösung zur Erweiterung von HD-, UHD-, 2K- und 4K-Videosignalen mit Stereo- oder Surround-Sound-Audio über ein einziges CAT5e-Kabel (oder höher). Eine Kabellänge von bis zu 70 m wird für HD 1080p-, WUXGA- und 2K-Signale oder bis zu 40 m für UHD und 4K unterstützt.1

Informationen zu Anwendungen, die eine oberflächenmontierbare Version erfordern, finden Sie auf der Produktseite des HD-TX-101-C-E.

Informationen zu Anwendungen, die eine IR- oder RS-232-Signalerweiterung erfordern, finden Sie auf der Produktseite von HD-TXC-101-C-1G-E-B-T oder HD-TXC-101-C-1G-E-W-T.

Der USB-Stromanschluss liefert nur Strom (maximal 500 mA) und eignet sich für den allgemeinen Gebrauch, um USB-betriebene Geräte mit Strom zu versorgen. Über diese Verbindung werden keine USB-Daten übertragen. Er kann nicht zum Verlängern von USB-Daten-, Video- oder Audiosignalen verwendet werden.

Die Serie HD-TX-101-C-1G-E ist in Schwarz oder Weiß erhältlich und für den Einbau in eine Einfach-Schaltdose oder einen Gipsring (nicht im Lieferumfang enthalten) vorgesehen. Bei Kopplung mit einem oberflächenmontierbaren Empfänger wird der HD-TX-101-C-1G-E vom Empfänger über das DM Lite-Verbindungskabel mit Strom versorgt.2

HINWEIS: Dieses Produkt ist nicht von einem Steuerungssystem adressierbar und bietet keine programmierbaren Funktionen, außer wenn es mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger gekoppelt ist. Andernfalls werden AV- und CEC-Signale einfach zwischen einem einzelnen Sender- und Empfängerpaar durchgeleitet. Der RJ-45-Link-Port dieses Produkts ist ausschließlich für die Verbindung mit einem einzelnen DM Lite- oder DMPS Lite-Empfänger vorgesehen. Es sollte nicht verwendet werden, um eine Verbindung zu anderen Geräten oder Netzwerken herzustellen. Die DM Lite-Technologie ist nicht mit der PoE-, PoDM-, DigitalMedia 8G+®- oder HDBaseT®-Technologie kompatibel.

Hauptmerkmale
Pairing mit einem DM Lite®- oder DMPS Lite™-Empfänger
Ermöglicht die Verlängerung von HDMI®-Video- und Audiosignalen
Verbindung zum Empfänger über ein einzelnes CAT5e (oder höher) Twisted-Pair-Kabel
Unterstützt 4K und UHD bei bis zu 40 m
Unterstützt HD 1080p, WUXGA und 2K bei bis zu 70 m (230 Fuß)
Verarbeitet 4K-Videoauflösungen bis zu 4K60 4:2:0 und 4K30 4:4:4
Verarbeitet 3D-Video und Deep Color
Unterstützt Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertes 7.1 lineares PCM-Audio
Kompatibel mit HDMI-, DVI- und Dual-Mode DisplayPort™-Quellen
USB-Stromanschluss versorgt USB-betriebene Geräte mit Strom
HDCP 2.2-kompatibel
Übergibt CEC- und EDID-Signale
Flächenbündiges Design für die Wandmontage
Installation in einem US-Einfach-Schaltkasten (2-1/4 Zoll tief) oder einem Gipsring (nicht im Lieferumfang enthalten)
Frontblende im Decorator-Stil separat erhältlich
Wird normalerweise vom Empfänger (oberflächenmontierbar) über das Verbindungskabel mit Strom versorgt

Lieferumfang und technische Daten

Video
Eingangssignaltyp HDMI mit Deep Color, 3D und 4K (kompatibel mit DVI- und Dual-Mode DisplayPortTM-Schnittstelle3)
Kopierschutz HDCP 2.2
Maximale Auflösungen
Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 36 Bit
HINWEIS: Gebräuchliche Auflösungen werden angezeigt; andere benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 300 MHz unterstützt.
Audio
Eingangssignaltyp HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3)
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM bis zu 8 Kanäle

Kommunikation
HDMI HDCP 2.2, EDID, CEC-Passthrough
DM Lite Link Proprietärer Link für die Verbindung nur zwischen einem DM Lite-Sender und -Empfänger
Anschlüsse
HDMI IN (1) HDMI-Typ-A-Anschluss, weiblich;
Digitaler HDMI-Video-/Audioeingang (kompatibel mit DVI- und Dual-Mode-DisplayPort-Schnittstelle3)
NUR STROM (1) USB-Anschluss Typ A, weiblich;
USB-Stromanschluss (500 mA maximaler Ausgang);
Versorgt USB-betriebene Geräte mit Strom
TO RX (DM Lite, Rear) (1) 8-poliger RJ-45-Stecker, weiblich, geschirmt;
DM Lite Link-Port zum Anschluss an einen DM Lite- oder DMPS Lite-Empfänger1
24 V DC 1,25 A (Rückseite) (1) 2-poliger 3,5 mm abnehmbarer Klemmenblock;
24 VDC Stromeingang;
HINWEIS: Im Lieferumfang des HD-TX-101-C-1G-E ist kein Netzteil enthalten. Wenn der HD-TX-101-C-1G-E mit einem oberflächenmontierbaren Empfänger gekoppelt ist, wird der 24 VDC-Stromeingang des HD-TX-101-C-1G-E nicht verwendet. Das im Lieferumfang des Aufputz-Empfängers enthaltene und mit diesem verbundene Netzteil dient zur Stromversorgung des Empfängers und des HD-TX-101-C-1G-E.2
Indikatoren
PWR (1) Grüne LED, zeigt an, dass die Betriebsspannung vom Empfänger über den DM Lite-Link oder von einem Netzteil über den 24 VDC-Eingang geliefert wird
HDMI IN (1) Grüne LED, zeigt das Vorhandensein des HDMI-Eingangssignals an
TO RX (DM Lite) (2) LEDs am RJ-45-Anschluss, grüne LED zeigt DM Lite-Verbindungsstatus an, gelbe LED zeigt ein gültiges Videosignal an
Leistung
Netzteil (separat erhältlich) Eingang: 100-240 VAC, 50/60 Hz;
Ausgang: 1,25 Ampere @ 24 VDC;
Modell: TBA
HINWEIS: Dieses Netzteil wird nur benötigt, wenn der HD-TX-101-C-1G-E mit einem Wandplattenempfänger gekoppelt ist. Wenn der HD-TX-101-C-1G-E mit einem oberflächenmontierbaren Empfänger gekoppelt ist, wird das im Lieferumfang des Empfängers enthaltene und an den Empfänger angeschlossene Netzteil verwendet, um sowohl den Empfänger als auch den HD-TX-101-C-1G mit Strom zu versorgen -E.2
