Produktübersicht

Der HD-RXU-4KZ-101-E ist ein DM® Essentials 4K60 4:4:4-Empfänger, der für die Interoperabilität mit einem DM Essentials HD-TXU-4KZ-Sender zur Erweiterung von HDMI®- und USB 2.0-Signalen entwickelt wurde. Dies ist nützlich in Anwendungen, bei denen sich eine AV-Quelle entfernt vom Zielgerät befindet, z. B. ein Display, ein Projektor oder eine Codec-Lösung. Zum Anschluss des HD-RXU-4KZ-101-E an den DM Essentials-Sender muss ein verdrilltes CAT5e-Kabel oder höherwertiges Kabel (Crestron DM -CBL-8G oder DM-CBL-ULTRA , separat erhältlich) verwendet werden.

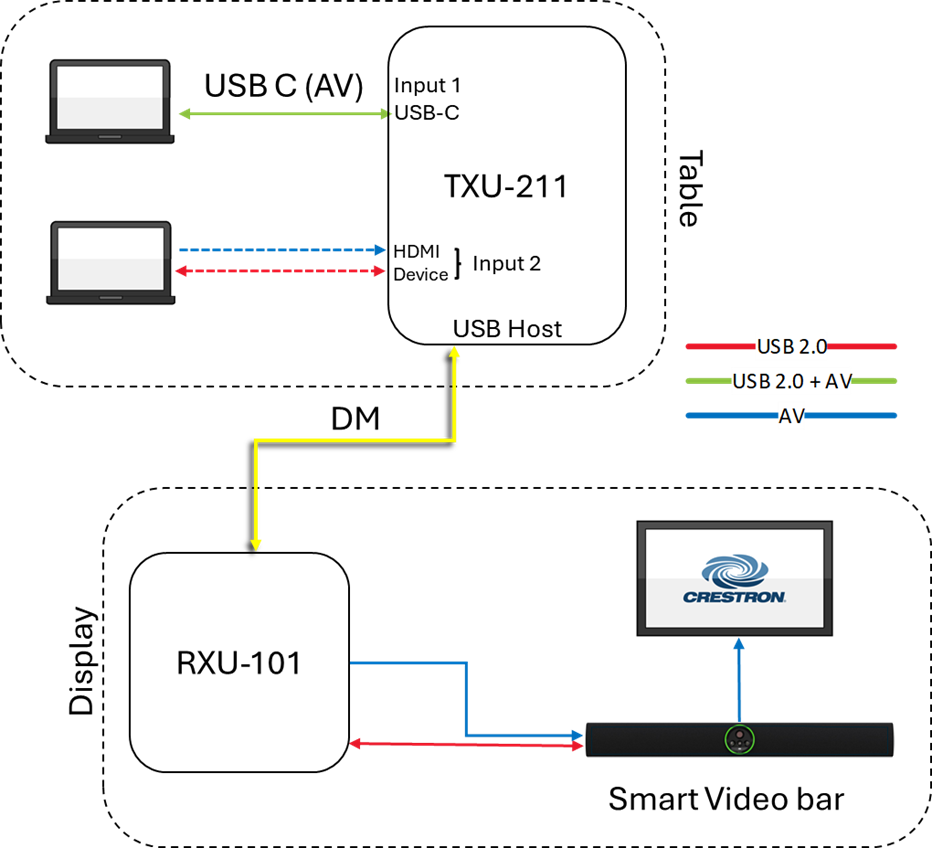

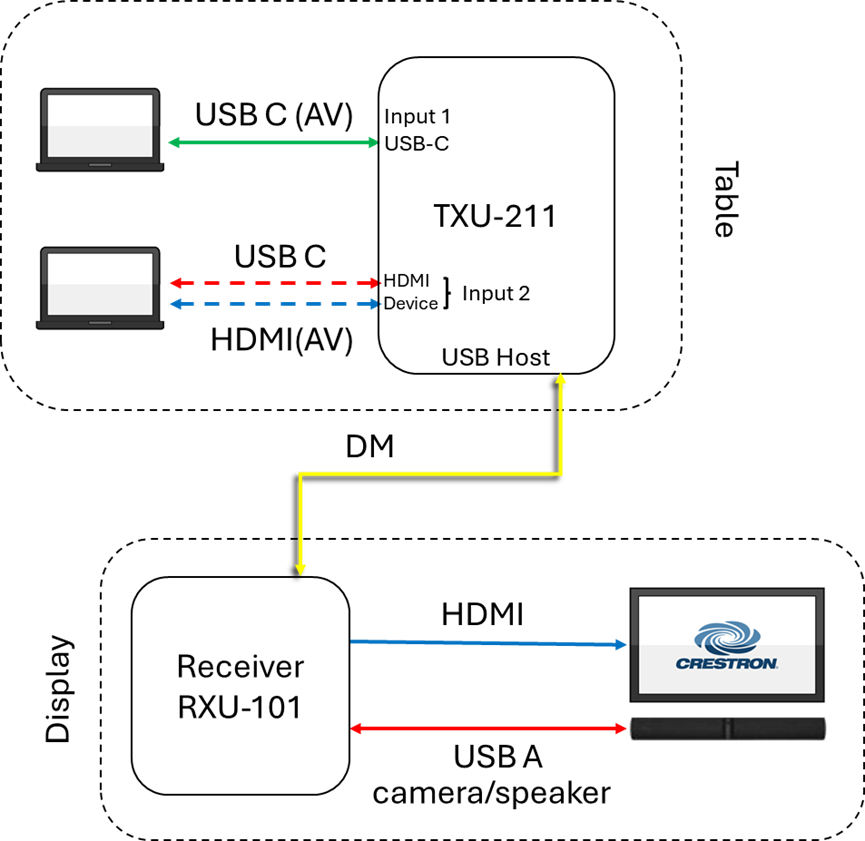

Interoperabilität mit einem Sender der DM Essentials HD-TXU-4KZ-Serie:
Für die Interoperabilität zwischen dem HD-RXU-4KZ-101-E und einem Sender der HD-TXU-4KZ-Serie muss der DM Essentials-Eingangsport des HD-RXU-4KZ-101-E mit dem DM Essentials-Ausgangsport des Senders der HD-TXU-4KZ-Serie verbunden werden.

HINWEIS: Die USB 2.0-Datenerweiterung wird nicht unterstützt, wenn der HD-RXU-4KZ-101-E mit einem anderen DM Essentials-Sender als einem Sender der HD-TXU-4KZ-Serie oder mit einem DMPS Essentials HD-PS-Switcher gekoppelt ist.

4K60 4:4:4- und HDR-Unterstützung:
Der HD-RXU-4KZ-101-E unterstützt Videoauflösungen bis zu 4K60 mit 4:4:4-Farbabtastung. Die Videoformate HDR10, HDR10+ und Dolby Vision® werden ebenfalls unterstützt.²

USB 2.0-Datenerweiterung:
Der HD-RXU-4KZ-101-E verfügt über zwei USB 2.0-Host-Anschlüsse, die den Anschluss einer Vielzahl unterstützter USB 2.0-Peripheriegeräte ermöglichen. 3

Ethernet-Durchleitungsfunktion:
Der HD‑RXU‑4KZ‑101‑E ist mit einem 100/1000-Mbit/s-LAN-Anschluss ausgestattet, der ein über die DM-Essentials-Verbindung vom sendenden Endpunkt übertragenes Ethernet-Signal empfängt. Der LAN-Anschluss eines Endpunkts kann mit einem Ethernet-Netzwerk verbunden werden, während der LAN-Anschluss des anderen Endpunkts direkt mit einem Ethernet-fähigen Gerät wie einem PC verbunden werden kann.

Kompaktes, oberflächenmontierbares Design
: Dank seines kompakten Designs lässt sich der HD-RXU-4KZ-101-E auf einer ebenen Fläche montieren, beispielsweise an einer Wand hinter einem Flachbildschirm oder an einer Decke über einem Projektor. Alternativ kann er auch an einer einzelnen Rackschiene an der Rückseite eines Geräteschranks befestigt werden. Die Stromversorgung des HD-RXU-4KZ-101-E erfolgt entweder über das mitgelieferte Netzteil oder über den externen Sender DM Essentials .

Hauptmerkmale
Die Empfängerfunktionen von DM® Essentials sind für die Interoperabilität mit einem Sender der DM Essentials HD-TXU-4KZ-Serie ausgelegt
Punkt-zu-Punkt-Verlängerung eines HDMI®-AV-Signals, USB 2.0-Datensignalen und eines Ethernet-Signals über ein CAT5e- oder höherwertiges Kabel
DM Essentials bietet eine Übertragungsdistanz von bis zu 40 m (130 ft) für UHD- und 4K-Signale bzw. bis zu 70 m (230 ft) für 1080p-, WUXGA- und 2K-Signale.
4K60 4:4:4-fähig
HDR10-, HDR10+- und Dolby Vision®-Videoformate
Ethernet-Passthrough-Funktion
Einhaltung von HDCP 2.3
CEC-Durchleitungsfähigkeit (Consumer Electronics Control)
EDID-Durchleitungsfunktion
Kompaktes, oberflächenmontierbares Design
Stromversorgung über 24-V-Gleichstrom-Netzteil (im Lieferumfang enthalten) oder über einen externen DM Essentials-Sender

Lieferumfang und technische Daten

Video
Eingangssignaltyp DM® Essentials mit HDR10-, HDR10+-, Dolby Vision®-, Deep Color- und 4K60 4:4:4-Unterstützung 2
Ausgangssignaltyp HDMI® mit HDR10-, HDR10+-, Dolby Vision-, Deep Color- und 4K60 4:4:4-Unterstützung 2
Kopierschutz HDCP 2.3
Auflösungen Gängige Auflösungen sind in der folgenden Tabelle aufgeführt
Scan-Typ Auflösung Bildrate Farbabtastung Farbtiefe
Progressiv 4096 x 2160 DCI 4K & 3840 x 2160 4K UHD 24 Hz 4:4:4 12 Bit
30 Hz 4:4:4 12 Bit
60 Hz 4:2:2 12 Bit
60 Hz 4:4:4 8 Bit
2560x1600 WQXGA 60 Hz 4:4:4 8 Bit
1920x1080 FHD 1080p 60 Hz 4:4:4 12 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 12 Bit
Hinweis: Die maximal unterstützte Auflösung beträgt 4K60 mit 4:4:4-Farbabtastung. Benutzerdefinierte Auflösungen werden mit Pixeltaktraten bis zu 600 MHz unterstützt
Audio
Eingangssignaltyp DM Essentials
Ausgangssignaltyp HDMI
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM bis zu 8 Kanäle
Kommunikation
HDMI HDCP 2.3, EDID, CEC-Passthrough
DM Essentials HDCP 2.3, EDID-Passthrough;
USB 2.0 bis zu 300 Mbit/s
USB USB-Signalverlängerung über USB 2.0-Host-Anschlüsse;
USB-Host für ein Kabelgehäuse der Serie TT-100 (separat erhältlich) über SERVICE-Anschluss
Ethernet 100/1000 Mbit/s-Durchleitung
Anschlüsse
HDMI-Ausgang ( 1 ) HDMI-Typ-A-Anschluss, weiblich;
digitaler HDMI-Video-/Audioausgang;
DVI-kompatibel 5
DM IN (1) 8-poliger gelber RJ-45-Stecker, weiblich, geschirmt;
DM Essentials-Eingangsanschluss zum Anschluss an den DM Essentials-Ausgangsanschluss eines DM Essentials-Senders 1
LAN (1) 8-poliger RJ-45-Stecker, weiblich;
100BASE-TX/1000BASE-T Ethernet-Anschluss;
Empfängt Ethernet-Signale von einem HD-TX-4KZ-111-E-Sender über die DM Essentials-Verbindung
24 V 1,4 A (1) 2,1 x 5,5 mm DC-Stromanschluss;
24 V DC-Stromeingang; Netzteil
PW-2420RU im Lieferumfang enthalten
HOST (2) USB-A-Buchsen;
USB-2.0-Host-Anschlüsse;
USB-Signalverlängerungsanschlüsse zum Anschluss von USB-Mäusen, Tastaturen oder anderen USB-2.0-Peripheriegeräten; 3
Verfügbare Leistung: 500 mA bei 5 V DC pro Anschluss
SERVICE (1) USB 2.0 Typ-A-Anschluss, weiblich;
Wird zum Laden der Firmware, zur Konfigurationsverwaltung oder als USB-Host-Anschluss für ein Kabelgehäuse der Serie TT-100
(separat erhältlich) verwendet; Kann auch ein USB-betriebenes Gerät mit bis zu 5 V und 500 mA versorgen
Masse (1) Masseanschluss am Chassis
Bedienelemente und Anzeigen
STROM (1) Die LED zeigt an, dass das Gerät mit Strom versorgt wird. Gelb bedeutet, dass das Gerät hochfährt. Grün bedeutet, dass das Gerät betriebsbereit ist.
AUSGANG (1) Grüne LED: Zeigt an, dass das Gerät ein HDMI-Signal sendet.
DM IN (2) LEDs am RJ45-Anschluss.
Grün zeigt an, dass eine DM Essentials-Verbindung hergestellt ist.
Blinkendes Gelb signalisiert Nicht-HDCP-Video, und dauerhaft leuchtendes Gelb signalisiert HDCP-Video
LAN (2) LEDs am RJ-45-Anschluss.
Grün bedeutet, dass eine 100-Mbit/s-Verbindung besteht.
Dauerhaft gelb leuchtet, wenn eine 1000-Mbit/s-Verbindung besteht.
Blinkendes Gelb signalisiert 1000-Mbit/s-Ethernet-Aktivität.
Stromversorgung
Netzteil (im Lieferumfang enthalten) Eingang: 100–240 V AC
Ausgang: 24 V DC 2,5 A
Modell: PW-2420RU 4
Umgebung
Temperatur 0° bis 40°C (32° bis 104°F)
Luftfeuchtigkeit 20 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Gehäuse
Chassis Metall, schwarze Oberfläche, belüftete Ober- und Seitenflächen, 2 Montagehalterungen im Lieferumfang enthalten
Montage Freistehend, oberflächenmontierbar oder Befestigung an einer einzelnen Rackschiene
Abmessungen
Höhe 30 mm
Breite 106 mm
Tiefe 202 mm
Gewicht
0,54 kg
