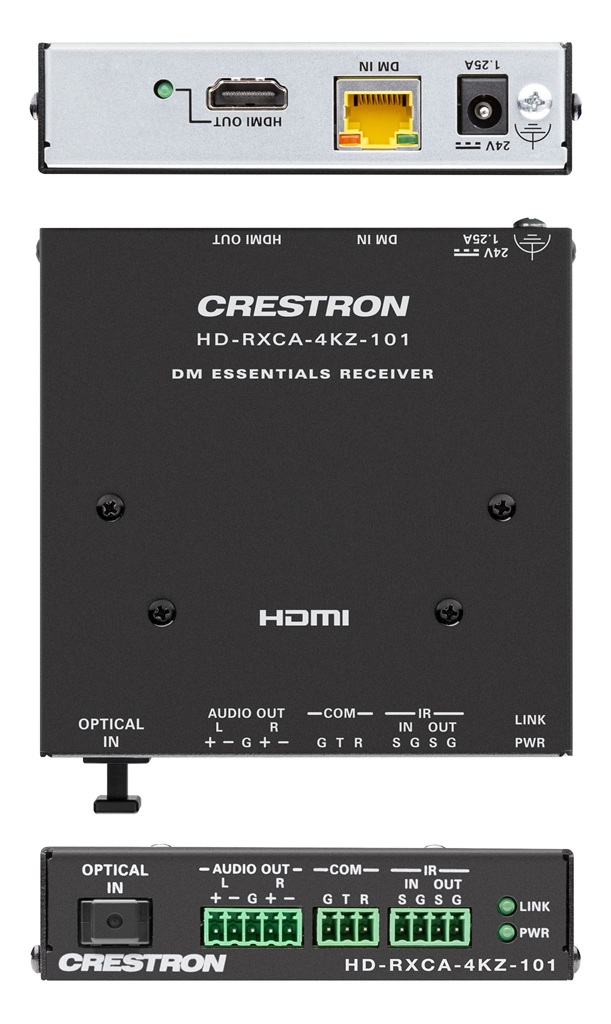

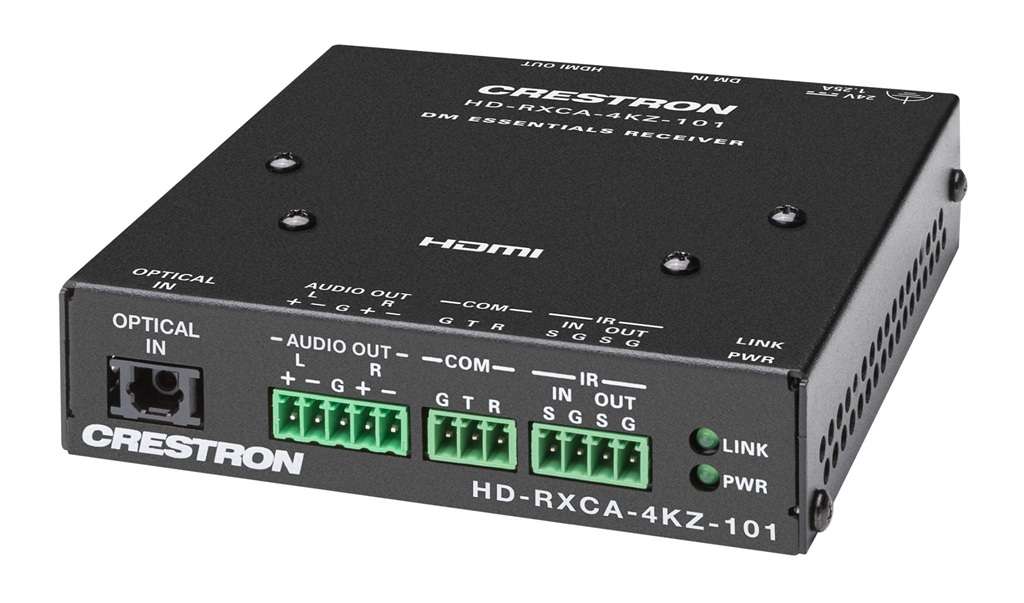

Crestron HD-RXCA-4KZ-101

Produktübersicht

Der HD‑RXCA‑4KZ‑101 ist ein DM® Essentials 4K60 4:4:4-Receiver, der für die Zusammenarbeit mit einem DM® Essentials-Sender oder DMPS Essentials-Umschalter zur Übertragung von HDMI®-, RS-232-, IR- und analogen Audiosignalen entwickelt wurde. Zum Anschluss des HD‑RXCA‑4KZ‑101 an den DM Essentials-Sender oder DMPS Essentials-Umschalter ist ein Twisted Pair-Kabel ab CAT5e ( separat erhältlich) erforderlich. Für 1080p-, WUXGA- und 2K-Signale wird eine Kabellänge von bis zu 70 m unterstützt. Für UHD- und 4K-Signale wird eine Kabellänge von bis zu 40 m unterstützt. 1

Interoperabilität mit einem DM Essentials-Sender oder DMPS Essentials-Umschalter
Der DM Essentials-Eingangsport des HD‑RXCA‑4KZ‑101 muss mit einem DM Essentials-Ausgangsport eines DM Essentials-Senders oder DMPS Essentials-Umschalters verbunden werden. Beispiele für unterstützte DM Essentials 4K60 4:4:4-Sender sind der HD‑TXC‑4KZ‑101 und der HD‑TXCA‑4KZ‑101 . Unterstützte DMPS Essentials-Umschalter sind der HD‑PS622 , HD‑PS621 , HD‑PS402 und HD‑PS401 .

Der HD‑RXCA‑4KZ‑101 kann nur konfiguriert und gesteuert werden, wenn er mit einem DMPS Essentials-Umschalter verwendet wird. Die Weboberfläche des Umschalters kann zum Konfigurieren des HD‑RXCA‑4KZ‑101 verwendet werden. Darüber hinaus wird die Steuerungssystemprogrammierung und die .AV Framework™-Softwareunterstützung des HD‑RXCA‑4KZ‑101 vom Umschalter gehostet.

4K60 4:4:4 und HDR-Unterstützung
Der HD‑RXCA‑4KZ‑101 unterstützt Videoauflösungen bis zu 4K60 mit 4:4:4-Farbabtastung. Die Videoformate HDR10, HDR10+ und Dolby Vision® werden ebenfalls unterstützt. 2-Kanal

-Analog-Audio-De-Embedding
Der analoge Audioausgang des HD‑RXCA‑4KZ‑101 ermöglicht die Extraktion von 2-Kanal-LPCM-Audio aus dem AV-Signal.

S/PDIF optischer digitaler Audio-Return
Der S/PDIF optischer digitaler Audioeingang des HD-RXCA-4KZ-101 empfängt S/PDIF optisch digitalen Audio von einem Gerät (zum Beispiel einem Display). Der S/PDIF optischer digitaler Audioausgang des HD-TXCA-4KZ-101 überträgt das Audio dann an einen AV-Receiver. Unterstützte S/PDIF-Digital-Audioformate sind Dolby Digital®, Dolby Digital EX, DTS®, DTS ES und LPCM mit bis zu 6 Kanälen.

Kompaktes, oberflächenmontierbares Design
Dank seines kompakten Designs kann der HD-RXCA-4KZ-101 auf einer flachen Oberfläche montiert werden, beispielsweise an einer Wand hinter einem Flachbildschirm oder an der Decke über einem Projektor. Er kann auch an einer einzelnen Rackschiene an der Rückseite eines Geräteschranks befestigt werden. Der HD-RXCA-4KZ-101 kann über das mitgelieferte Netzteil oder über den Remote-Sender DM Essentials oder den DMPS Essentials-Umschalter mit Strom versorgt werden. 3

Hauptmerkmale
Interoperabilität mit einem DM® Essentials-Sender oder DMPS Essentials-Umschalter
Punkt-zu-Punkt-Verlängerung von HDMI®-, RS-232-, IR- und analogen Audiosignalen über ein CAT5e- oder höheres Kabel
DM Essentials-Übertragungsdistanz bis zu 40 m (130 Fuß) für UHD- und 4K-Signale oder bis zu 70 m (230 Fuß) für 1080p-, WUXGA- und 2K-Signale
4K60 4:4:4-Fähigkeit
HDR10-, HDR10+- und Dolby Vision®-Videoformate
Kompatibilität mit HDCP 2.3
Analoges Audio-De-Embedding
Optischer digitaler S/PDIF-Audioeingang für die Audiorückgabe zum HD‑TXCA‑4KZ‑101
CEC (Consumer Electronics Control) Pass-Through-Fähigkeit
Bidirektionale RS-232- und IR-Passthrough-Fähigkeit
EDID-Passthrough-Fähigkeit
Kompaktes, oberflächenmontierbares Design
Stromversorgung über 24-VDC-Netzteil (im Lieferumfang enthalten) oder über einen entfernten DM Essentials-Sender oder DMPS Essentials-Umschalter

Lieferumfang und technische Daten

Video
Eingangssignaltyp DM® Essentials mit HDR10, HDR10+, Dolby Vision®, Deep Color und 4K60 4:4:4-Unterstützung 2
Ausgangssignaltyp HDMI® mit HDR10, HDR10+, Dolby Vision, Deep Color und 4K60 4:4:4-Unterstützung (DVI-kompatibel) 4
Kopierschutz HDCP 2.3
Auflösungen Gängige Auflösungen sind in der folgenden Tabelle aufgeführt.
Scantyp Auflösung Bildrate Farbabtastung Farbtiefe
Progressiv 4096 x 2160 DCI 4K und 3840 x 2160 4K UHD 24 Hz 4:4:4 12 Bit
30 Hz 4:4:4 12 Bit
60 Hz 4:2:2 12 Bit
60 Hz 4:4:4 8 Bit
2560 x 1600 WQXGA 60 Hz 4:4:4 8 Bit
1920 x 1080 FHD 1080p 60 Hz 4:4:4 12 Bit
Interlaced 1920 x 1080 HD 1080i 30 Hz 4:4:4 12 Bit
Hinweis : Die maximal unterstützte Auflösung beträgt 4K60 mit 4:4:4-Farbabtastung. Benutzerdefinierte Auflösungen werden bei Pixeltaktraten von bis zu 600 MHz unterstützt.
Audio
Eingangssignaltyp DM Essentials, digital S/PDIF optisch (TOSLINK®-Anschluss)
Ausgangssignaltyp HDMI, analoges Stereo
Digitale Formate, HDMI Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM bis zu 8 Kanäle
Digitale Formate, S/PDIF Dolby Digital, Dolby Digital EX, DTS, DTS‑ES, LPCM bis zu 6 Kanäle
Analoges Format Stereo 2-Kanal
Digital-Analog-Wandlung 24 Bit 48 kHz
Analoge Leistung Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB;
Signal-Rausch-Verhältnis: >95 dB 20 Hz bis 20 kHz A-gewichtet;
THD+N: <0,005 % bei 1 kHz;
Stereotrennung: ≤80 dB
Kommunikation
HDMI HDCP 2.3, EDID, CEC-Passthrough
DM Essentials HDCP 2.3, EDID-Passthrough
RS-232 2-Wege-Serieller Pass-Through bis zu 115,2 kBaud (nur TD/RD)
IR Bidirektionale IR-Signalweiterleitung bis zu 60 kHz
Anschlüsse
IR-Ein-/Ausgang (1) 4-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bestehend aus (1) IR-Eingang und (1) IR-Ausgang;
IR IN dient zum Anschluss von einem Crestron IR-Steueranschluss oder einer anderen IR-Signalquelle und leitet das IR-Eingangssignal an den IR OUT-Anschluss des DM Essentials-Senders weiter;
IR OUT dient zum Anschluss an einen IR-Emitter ( IRP2 , separat erhältlich) und überträgt das IR-Signal vom IR IN-Anschluss des DM Essentials-Senders;
Unterstützt IR bis zu 60 kHz
COM (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Anschluss;
Überträgt RS-232 TD/RD-Daten zum/vom COM-Anschluss eines DM Essentials-Senders;
Unterstützt bis zu 115,2 kBaud
HDMI-Ausgang ( 1 ) HDMI-Anschluss Typ A, weiblich;
HDMI-Digital-Video-/Audio-Ausgang;
DVI-kompatibel 4
DM IN (1) 8-poliger gelber RJ-45-Stecker, weiblich, abgeschirmt;
DM Essentials-Eingangsport zum Anschluss an den DM Essentials-Ausgangsport eines DM Essentials-Senders oder DMPS Essentials-Umschalters 1
24 V 1,25 A (1) 2,1 x 5,5 mm DC-Stromanschluss;
24 VDC-Stromeingang;
PW-2420RU -Netzteil im Lieferumfang enthalten 3
OPTISCHER EINGANG (1) JIS F05-Buchse (TOSLINK) für optische Fasern;
optischer digitaler S/PDIF-Audioeingang
AUDIOAUSGANG (1) 5-poliger abnehmbarer 3,5-mm-Anschlussblock;
Symmetrischer/unsymmetrischer Stereo-Audioausgang mit Line-Pegel;
Ausgangsimpedanz: 200 Ohm symmetrisch, 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 4 Vrms symmetrisch, 2 Vrms unsymmetrisch
Bedienelemente und Anzeigen
LINK (1) Grüne LED zeigt an, dass eine DM Essentials-Verbindung hergestellt ist.
PWR

(1) LED zeigt an, dass das Gerät mit Strom versorgt wird. Gelb bedeutet, dass das Gerät bootet. Grün bedeutet, dass das Gerät betriebsbereit ist.
HDMI-Ausgang (1) Grüne LED, zeigt an, dass das Gerät ein HDMI-Signal überträgt
DM IN (2) LEDs am RJ45-Anschluss. Grün zeigt an, dass eine DM Essentials-Verbindung besteht.
Blinkendes Gelb zeigt Nicht-HDCP-Video an, durchgehendes Gelb zeigt HDCP-Video an.
Leistung
Netzteil (im Lieferumfang enthalten) Eingang: 100–240 VAC
Ausgang: 24 VDC 2,5 A
Modell: PW-2420RU 3
Umwelt
Temperatur 0 °C bis 40 °C
Luftfeuchtigkeit 20 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Gehäuse
Chassis Metall, schwarzes Finish, belüftete Seiten, 2 Montagehalterungen im Lieferumfang enthalten
Montage Freistehend, oberflächenmontierbar oder zur Befestigung an einer einzelnen Rackschiene
Maße
Höhe 4,13 Zoll (105 mm)
Breite 4,18 Zoll (106 mm)
Tiefe 1,08 Zoll (27 mm)
Gewicht
338 g
Einhaltung
Zulassungsmodell: M202047002
Intertek®-gelistet für die USA und Kanada, CE, IC, FCC Teil 15, digitales Gerät der Klasse B
Maximale DM Essentials-Übertragungsdistanz
Auflösung Bildrate (Hz) Farbabtastung Farbtiefe Kabeltyp 1
DM-CBL-ULTRA DM® Ultra-Kabel DM-CBL-8G DM 8G®-Kabel oder CAT5e (UTP) oder höher
1920 x 1080 HD 1080i 30 4:4:4 12 Bit 70 m 195 Fuß (60 m)
1920 x 1080 FHD 1080p 60 4:4:4 8, 12 Bit
1600 x 1200 UXGA 60 4:4:4 8, 12 Bit
2048 x 1080 DCI 2K 60 4:4:4 8, 12 Bit
1920 x 1200 WUXGA 60 4:4:4 8, 12 Bit
2048 x 1152 QWXGA 60 4:4:4 8, 12 Bit
2560 x 1080 UWFHD 60 4:4:4 8 Bit
2560 x 1440 WQHD, reduzierte Dunkelzeit 60 4:4:4 8 Bit
2560 x 1600 WQXGA, reduzierte Austastung 60 4:4:4 8 Bit
2048 x 1152 QWXGA 60 4:4:4 12 Bit
3840 x 2160 4K UHD und 4096 x 2160 DCI 4K 30 4:2:2 12 Bit
30 4:4:4 8 Bit
60 4:2:0 8 Bit
3840 x 2160 4K UHD und 4096 x 2160 DCI 4K 30 4:4:4 12 Bit 40 m 100 Fuß (30 m)
60 4:2:0 12 Bit
60 4:2:2 12 Bit
60 4:4:4 8 Bit
