Crestron NVX-D30

DM NVX® 4K60 4: 4: 4 HDR-Netzwerk-AV-Decoder

Ein zuverlässiger, leistungsstarker AV-over-IP-Decoder, der 4K60 4: 4: 4-Video über Standard-Gigabit-Ethernet ohne wahrnehmbare Latenz oder Qualitätsverlust empfängt. Unterstützt HDR10 und HDCP 2.2. Bietet eine sichere 4K-Signalroutinglösung für unternehmensweite und campusweite Anwendungen zur Verteilung von Inhalten.

DM NVX® 4K60 4: 4: 4 HDR-Netzwerk-AV-Decoder

Produktübersicht

Die Crestron® DM NVX®-Technologie transportiert ultrahochauflösendes 4K60 4: 4: 4-Video über Standard-Gigabit-Ethernet ohne wahrnehmbare Latenz oder Qualitätsverlust. Unter Verwendung von Standard-Netzwerk-Switches und CAT5e-UTP-Verkabelung bietet ein DM NVX-System eine leistungsstarke Routing-Lösung für virtuelle Matrix für jede unternehmens- oder campusweite 4K-Inhaltsverteilungsanwendung. Die Unterstützung des HDR10 (High Dynamic Range) und der HDCP 2.2-Konformität gewährleistet ein Höchstmaß an Bildqualität und Kompatibilität für alle heutigen Medienquellen.

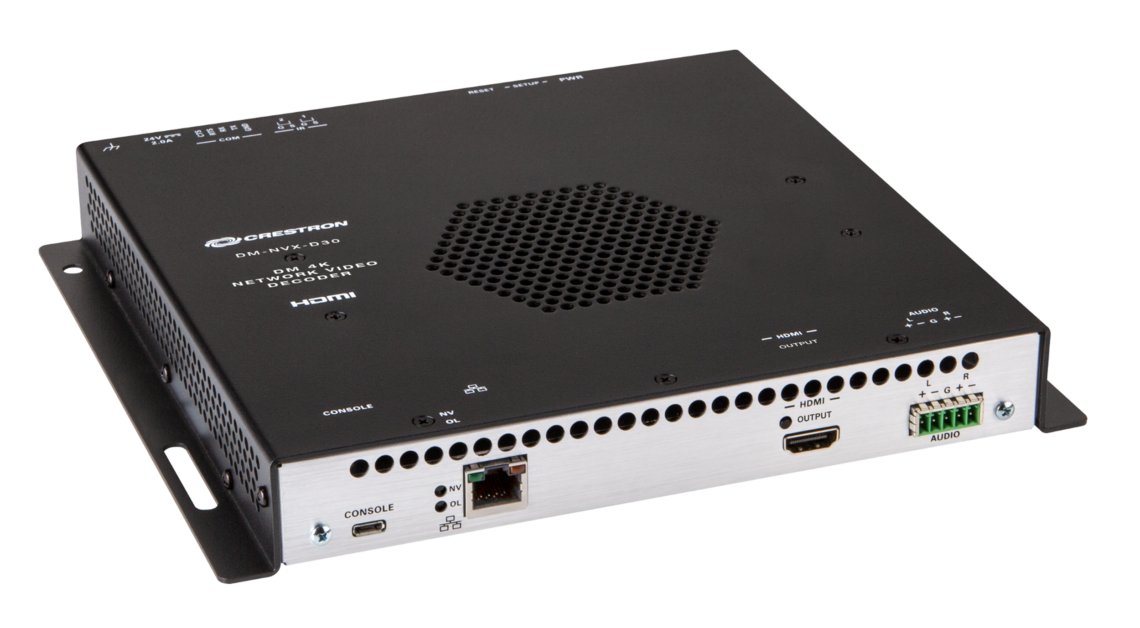

Der Crestron® DM-NVX-D30 ist ein kompakter AV-over-IP-Decoder, der als Empfänger fungiert. Der DM-NVX-D30 bietet eine kostengünstige Decoderlösung für einen DM NVX mit sicherer webbasierter Steuerung und Verwaltung, einem HDMI®-Ausgang, einem analogen Audioausgang, AES67-Sende- und Empfangsfunktion und Kupfer-Ethernet-Konnektivität mit PoE + -Unterstützung Netzwerk-AV-Installation jeder Größe.

4K60-Videoverteilung in Echtzeit
Die DM NVX-Technologie wurde für anspruchsvolle Konferenzraum- und Klassenzimmeranwendungen entwickelt und gewährleistet eine 4K60-Videoleistung in Echtzeit für die Präsentation von Multimedia-, Videokonferenz- und Livekamerabildern. Interaktive Funktionen wie das Gameplay und die Verwendung einer Maus sind flüssig und natürlich.

Ein DM NVX-System ist auf Stabilität und ultimative Zuverlässigkeit ausgelegt. Zeilensynchronisierte Ausgänge gewährleisten eine perfekte Synchronisation von Inhalten über mehrere Displays für Anwendungen wie Digital Signage. Die variable Multicast-TTL (Time To Live) ermöglicht das Durchlaufen mehrerer Netzwerkrouter für optimale Flexibilität.

Pixel Perfect Processing-Technologie
Ein DM NVX-System enthält die Pixel Perfect Processing-Technologie, die in allen Anwendungen einen einwandfreien Videotransport ermöglicht. Der DM-NVX-D30 kann ein Videosignal decodieren, um eine nicht wahrnehmbare End-to-End-Latenz von weniger als 1 Frame zu erreichen. Die Bildqualität der Quelle bleibt über ein 1-Gigabit-Netzwerk bei einer Auflösung von bis zu 4K60 4: 4: 4 erhalten.

Sicherheit für Unternehmen
Mit erweiterten Sicherheitsfunktionen und -protokollen wie 802.1X-Authentifizierung, Active Directory®-Verwaltung von Anmeldeinformationen, AES-128-Inhaltsverschlüsselung, PKI-Authentifizierung, TLS, SSH und HTTPS bietet ein DM NVX-System eine echte Netzwerk-AV-Lösung für Unternehmen anspruchsvolle IT-Richtlinien.

Decoder-Funktionalität
Der DM-NVX-D30 ist ein Basisdecoder, der ein Signal von einem DM NVX-Encoder empfängt und über den HDMI-Ausgang einem lokalen Anzeigegerät zuführt. Der DM-NVX-D30 kann schnell und einfach zwischen mehreren Encodern im Netzwerk wechseln. Der DM-NVX-D30 ist mit DM NVX-Produkten kompatibel, die als Encoder fungieren können, und kann in jedem AV-Design eines DM NVX-Netzwerks verwendet werden.

HINWEIS: Der HDMI-Ausgang unterstützt keine Videoskalierung.

Analog Audio De-Embedding
Der analoge Audioausgang liefert ein Stereo-Line-Level-Signal zur Einspeisung eines lokalen Soundsystems oder einer Soundbar. Die Ausgangslautstärke kann über ein Steuerungssystem oder einen Webbrowser eingestellt werden.

7.1 Surround Sound Audio
Die DM NVX-Technologie unterstützt den verlustfreien Transport von 7.1-Surround-Sound-Audiosignalen, einschließlich Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® und unkomprimiertem linearem PCM.

HINWEIS: Der DM-NVX-D30 kann keine Downmix-Signale von einem DM-NVX-351- oder DM-NVX-351C-Encoder empfangen.

AES67 Audio Embedding oder De-Embedding
Durch die AES67-Unterstützung kann die ausgewählte Audioquelle als 2-Kanal-AES67-Quelle übertragen werden, während ein weiterer 2-Kanal-AES67-Audiostream von einem Crestron DSP oder einem anderen Gerät eines Drittanbieters empfangen und mit dem Videosignal kombiniert wird. Der empfangene AES67-Audiostream kann mit dem Video kombiniert und dann über den HDMI-Ausgang und den analogen Audioausgang ausgegeben werden.

HINWEIS: Ein AES67-Stream, der von einem DM NVX-Endpunkt empfangen wird, kann nicht von diesem Endpunkt übertragen werden.

Kupfer-Ethernet-Konnektivität
Der DM-NVX-D30 verfügt über einen RJ-45 1000BASE-T-Ethernet-Port.2 Der Port ist PoE + -kompatibel, sodass das Gerät über einen PoE + Ethernet-Switch mit Strom versorgt werden kann. Informationen zu Netzwerkanforderungen und -richtlinien finden Sie im DM NVX Entwurfshandbuch für AV-over-IP-Systeme, Dok. 7977.

Gerätesteuerung
Der DM-NVX-D30 verfügt über integrierte COM- (RS-232) und IR-Anschlüsse zur Steuerung von Anzeigegeräten unter der Verwaltung eines Steuerungssystems. Zusätzliche Steuerungsmöglichkeiten bietet CEC (Consumer Electronics Control) über die HDMI-Verbindung. Unter der Verwaltung eines Steuerungssystems kann der DM-NVX-D30 das Anzeigegerät über CEC steuern, sodass möglicherweise keine dedizierten seriellen Kabel oder IR-Strahler erforderlich sind.

Über den COM-Anschluss, den IR-Anschluss und den CEC über dem HDMI-Ausgang kann das Anzeigegerät auch ohne Verwendung eines Steuerungssystems automatisch ein- oder ausgeschaltet werden.

Webbasiertes Setup
Die Einrichtung des DM-NVX-D30 erfolgt über einen Webbrowser. Die vollständige Kontrolle und Überwachung des Geräts wird durch die Integration in ein Steuerungssystem oder in eine virtuelle DM NVX Director ™ Switching-Appliance ermöglicht.

Optimierte Verwaltung mit virtuellen Switching-Appliances von DM NVX Director
Für Anwendungen mit kleiner bis mittlerer Größe kann ein Netzwerk von DM NVX-Endpunkten mithilfe eines Steuerungssystems konfiguriert und gesteuert werden. Für größere unternehmens- und campusweite Signalrouting-Anwendungen wird durch Hinzufügen einer virtuellen DM NVX Director-Switching-Appliance (DM-NVX-DIR-80, DM-NVX-DIR-160 oder DM-NVX-DIR-ENT) das gesamte System verbessert und optimiert Konfigurations- und Steuerungsprozess. Eine DM NVX Director-Appliance bietet einen zentralen Verwaltungspunkt und ermöglicht die Erstellung mehrerer virtueller Matrix-Switches über ein benutzerfreundliches webbasiertes Portal.

Crestron XiO Cloud® Service-Support
Der DM-NVX-D30 ist mit dem Crestron XiO Cloud-Dienst kompatibel, einer Plattform für die Remote-Bereitstellung, Überwachung und Verwaltung von Crestron-Geräten in einem Unternehmen oder einem gesamten Kundenstamm. Mit diesem Service können Installateure und IT-Manager Tausende von Geräten in der Zeit bereitstellen und verwalten, die zuvor für die Verwaltung eines einzelnen Geräts benötigt wurde. Weitere Informationen finden Sie unter www.crestron.com/xiocloud.

Low-Profile-Installation
Der DM-NVX-D30 kann bequem auf einer ebenen Fläche oder einer Rackschiene montiert werden und passt problemlos hinter ein Flachbildschirmdisplay, über einen an der Decke montierten Projektor oder in einen AV-Wagen oder einen Geräteschrank. Alle Anschlüsse und LED-Anzeigen befinden sich an der Vorder- und Rückseite des Geräts und bieten optimalen Zugang und Sichtbarkeit für eine saubere, wartungsfähige Installation. Die Stromversorgung erfolgt über PoE + oder ein optionales Netzteil (separat erhältlich).

Weitere Entwurfswerkzeuge und Referenzdokumente finden Sie auf der DM NVX-Webseite unter www.crestron.com/nvx.

Hauptmerkmale
4K60 4: 4: 4-Video über Standard-Gigabit-Ethernet
HDR10-Videounterstützung
Echtzeit-Videoleistung über das Netzwerk
Pixel Perfect Processing-Technologie
Sicherheit für Unternehmen, einschließlich 802.1X, Active Directory®-Verwaltung von Anmeldeinformationen, TLS und AES-128
HDCP 2.2-konform
Decoderfunktionalität zur Verwendung mit DM NVX®-Produkten, die als Encoder fungieren können
Ein HDMI®-Ausgang
Analoges Audio-De-Embedding
7.1 Surround-Sound-Audio
AES67 Audio-Einbettung oder De-Einbettung
Kupfer-Ethernet-Konnektivität mit PoE + -Unterstützung
Gerätesteuerung über RS-232, IR und CEC
Einfache Einrichtung über integrierte Webseiten
Kompatibilität mit Steuerungssystemen der Crestron® 3-Serie® oder höher
Optimierte Verwaltung mit virtuellen Switching-Appliances von DM NVX Director ™
Crestron XiO Cloud®-Serviceunterstützung
Kompaktes, oberflächenmontierbares Design
Stromversorgung über PoE + oder optionales Netzteil (separat erhältlich)

Lieferumfang und technische Daten

Dekodierung
Video Codec Pixel Perfekte Verarbeitung
Videoauflösungen Bis zu 4096 x 2160 bei 60 Hz (DCI 4K60), 4: 4: 4-Farbabtastung, HDR10 und Deep Color-Unterstützung
Audioformate Primärer Mehrkanal (bis zu 8-Kanal-LPCM oder codierter HBR 7.1-Surround-Sound)
Bitraten 200 bis 950 Mbit /s
Streaming-Protokolle RTP, SDP
Container MPEG-2 Transportstrom (.ts)
Sitzungsinitiierung Multicast über sicheres RTSP
Kopierschutz HDCP 2.2, AES-128, PKI

Video
Ausgangssignaltypen HDMI mit HDR10-, Deep Color- und 4K60 4: 4: 4-Unterstützung (DVI-kompatibel)
Kopierschutz HDCP 2.2
Maximale Auflösungen:
Allgemeine Auflösungen sind in der folgenden Tabelle aufgeführt. Benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 600 MHz unterstützt.

Scan Typ , Auflösung , Framerate , ColorSampling , Color Depth

Scan Typ: Progressive
4096x2160 DCI 4K und 3840 x 2160 4K UHD
24 Hz 4: 4: 4 36 Bit
30 Hz 4: 4: 4 36 Bit
60 Hz 4: 2: 2 36 Bit
60 Hz 4: 4: 4 24 Bit
2560 x 1600 WQXGA 60 Hz 4: 4: 4 36 Bit
1920 x 1080 HD 1080p 60 Hz 4: 4: 4 36 Bit
Scan Typ: Interlaced (Nur Eingabe)
1920 x 1080 HD 1080i 30 Hz 4: 4: 4 36 Bit

Audio
Ausgangssignaltypen HDMI, analoges Stereo
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD Hochauflösend, DTS HD Master Audio, DTS: X, LPCM mit bis zu 8 Kanälen
Analoge Formate Stereo 2-Kanal
Digital-Analog-Wandlung 24-Bit 48 kHz
AES67 24-Bit 48 kHz
Frequenzgang der analogen Leistung: 20 Hz bis 20 kHz ± 0,5 dB;
S / N-Verhältnis:> 95 dB 20 Hz bis 20 kHz A-gewichtet;
THD + N: <0,005% bei 1 kHz; Stereotrennung:> 90 dB
Einstellung der analogen Ausgangslautstärke −80 bis +20 dB

Kommunikation
Ethernet 100/1000 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), IEEE 802.1X, IPv4, Active Directory-Authentifizierung, variable Multicast-TTL, Einrichtung und Steuerung des HTTPS-Webbrowsers, Integration des Steuerungssystems der Crestron 3-Serie oder höher
USB USB 2.0-Computerkonsole (zur Einrichtung)
RS-232 2-Wege-Gerätesteuerung und -überwachung bis zu 115,2 KB Baud mit Hardware- und Software-Handshake (über das Steuerungssystem); Computerkonsole (zur Einrichtung)
IR / Serielle 1-Wege-Gerätesteuerung über Infrarot bis 1,1 MHz oder serielle TTL / RS-232 (0-5 V) bis 19,2 k Baud (über Steuersystem)
HDMI HDCP 2.2, EDID, CEC
DM NVX (über Ethernet) HDCP 2.2, AES-128 AV-Inhaltsverschlüsselung mit PKI-Authentifizierung, RTP, sicherem RTSP, SDP, ONVIF, IGMPv2, IGMPv3, SMPTE 2022, FEC (Forward Error Correction)

Anschlüsse

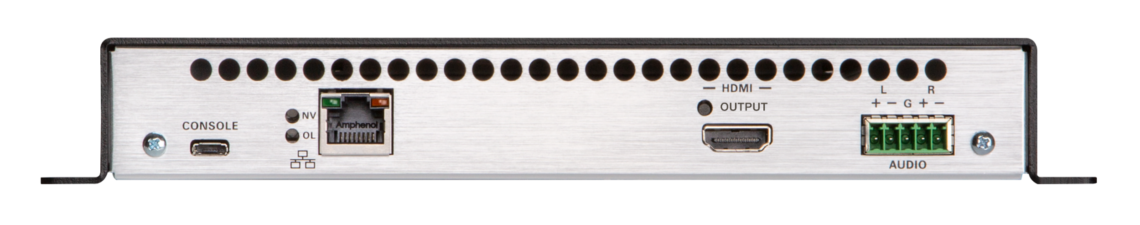

Ethernet (1) 8-poliger RJ-45-Anschluss, Buchse;
100BASE-TX / 1000BASE-T-Ethernet-Port;
PoE + PD-Anschluss (mit Strom versorgtes Gerät),
IEEE 802.3at Typ 2 PoE + Klasse 4 (25,5 W) kompatibel;
Kompatibel mit Crestron DM-PSU-ULTRA-MIDSPAN, PoE + -kompatiblem Ethernet-Switch oder zugelassenem PSE von Drittanbietern
HDMI-AUSGANG (1) HDMI-Anschluss Typ A, Buchse;
HDMI digitaler Video- / Audioausgang
(DVI-kompatibel)
AUDIO (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrischer / unsymmetrischer Stereo-Audioausgang mit Line-Pegel3;
Ausgangsimpedanz: 200 Ohm symmetrisch, 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 4 Veff symmetrisch, Veff unsymmetrisch
KONSOLE, USB (1) Micro-USB-Anschluss, Buchse;
USB 2.0-Computerkonsolenanschluss (zur Einrichtung)

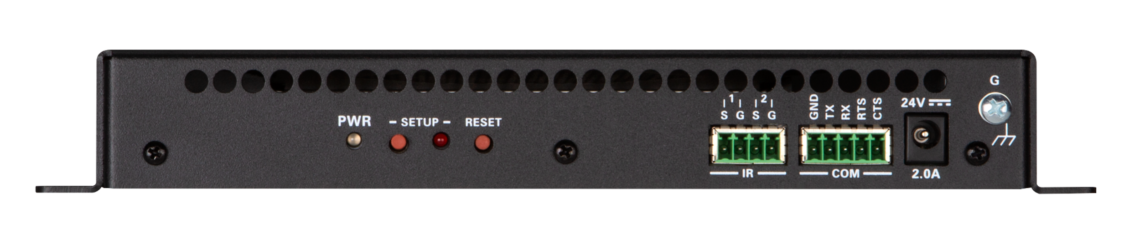

IR 1 - 2 (1) 4-poliger abnehmbarer 3,5 mm Klemmenblock;
Besteht aus (2) IR / seriellen Ports;
IR-Ausgang bis 1,1 MHz;
1-Wege-serielle TTL / RS-232 (0-5 V) bis 19200 Baud;
IRP2-Emitter separat erhältlich
COM (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Port;
Bis zu 115,2 KB Baud-, Hardware- und Software-Handshake-Unterstützung
24 VDC 2,0 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromversorgung;
PW-2420RU Netzteil (separat erhältlich)
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse

Bedienelemente und Anzeigen
NV (1) Grüne LED zeigt an, dass das Gerät Netzwerkvideos decodiert (empfängt)
OL (1) Grüne LED zeigt eine Online-Verbindung zu einem Steuerungssystem über Ethernet an
Ethernet (2) -LEDs, grün zeigt den Ethernet-Verbindungsstatus an, gelb zeigt die Ethernet-Aktivität an
HDMI-AUSGANG (1) Grüne LED zeigt die Videosignalübertragung am HDMI-Ausgang an
PWR (1) Zweifarbige grün / gelbe LED, zeigt die über PoE + oder ein optionales Netzteil (separat erhältlich) gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
SETUP (1) Rote LED und (1) Drucktaste zur Anzeige der IP-Adresse auf dem Bildschirm
RESET (1) Eingelassener Druckknopf zum Zurücksetzen der Hardware

Leistung
PoE + IEEE 802.3at Typ 2 Klasse 4 (25,5 W) kompatibel;
Kompatibel mit Crestron DM-PSU-ULTRA-MIDSPAN, PoE + -kompatiblem Ethernet-Switch oder zugelassener PSE von Drittanbietern
Netzteil (optional) Eingang: maximal 1,5 A bei 100-240 VAC, 50/60 Hz;
Ausgang: 2,5 A bei 24 VDC;
Modell: PW-2420RU (separat erhältlich)
Leistungsaufnahme 16 W typisch

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 48 BTU / h
Akustisches Rauschen 33 dBA typisch

Gehäuse

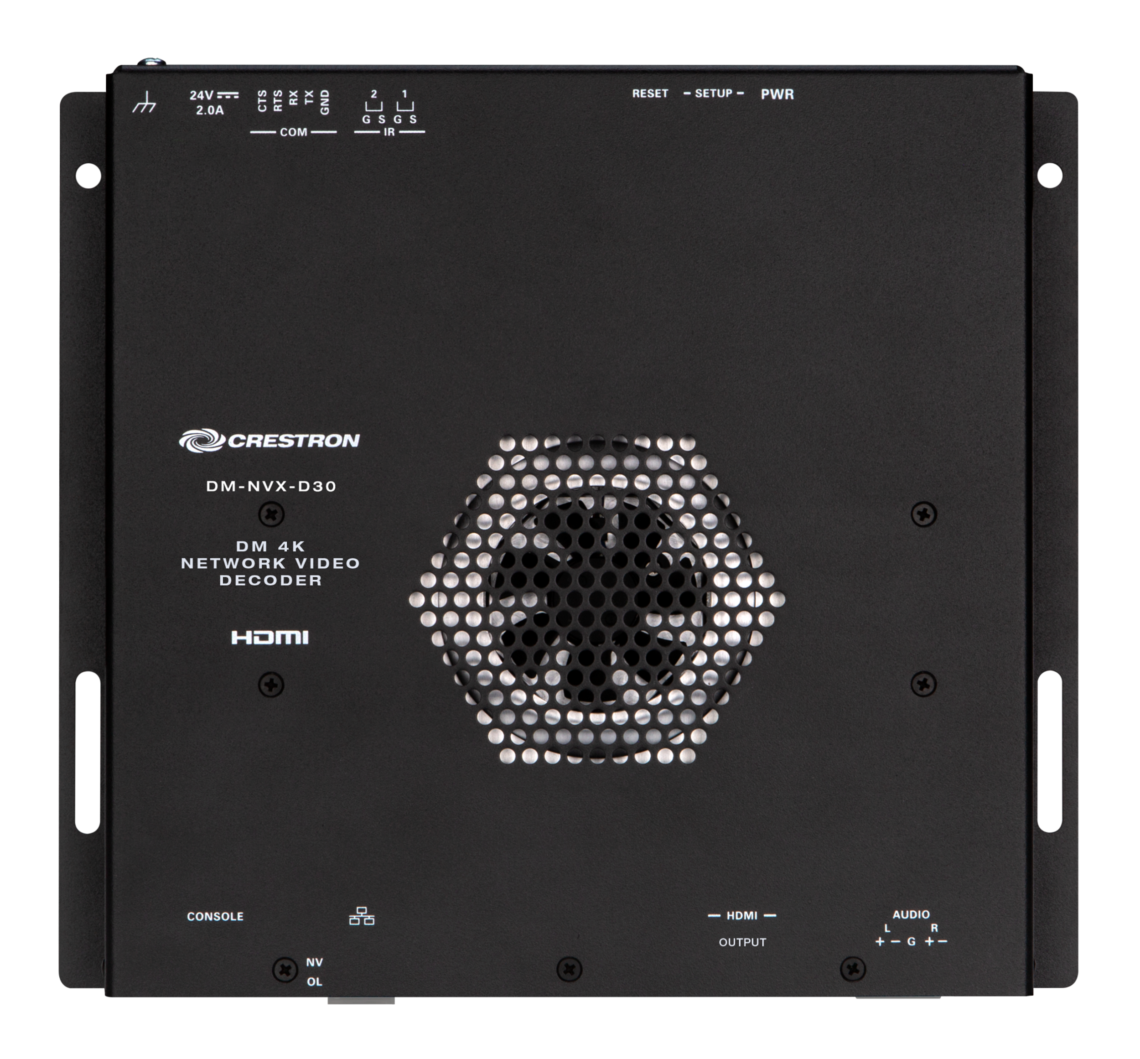

Chassis Metall, schwarz lackiert, integrierte Montageflansche, lüftergekühlt; belüftet oben, vorne, hinten und an den Seiten
Montage Freistehend, oberflächenmontiert oder an einer einzelnen Rackschiene befestigen

Maße
Höhe 214 mm (8,41 Zoll)
Breite 236 mm (9,27 Zoll)
Tiefe 32 mm (1,25 Zoll)

Gewicht
0,87 kg

Beachtung
UL®-gelistet für digitale Geräte der Klasse B der USA und Kanadas, CE, IC, FCC Teil 15
