Crestron - NVX

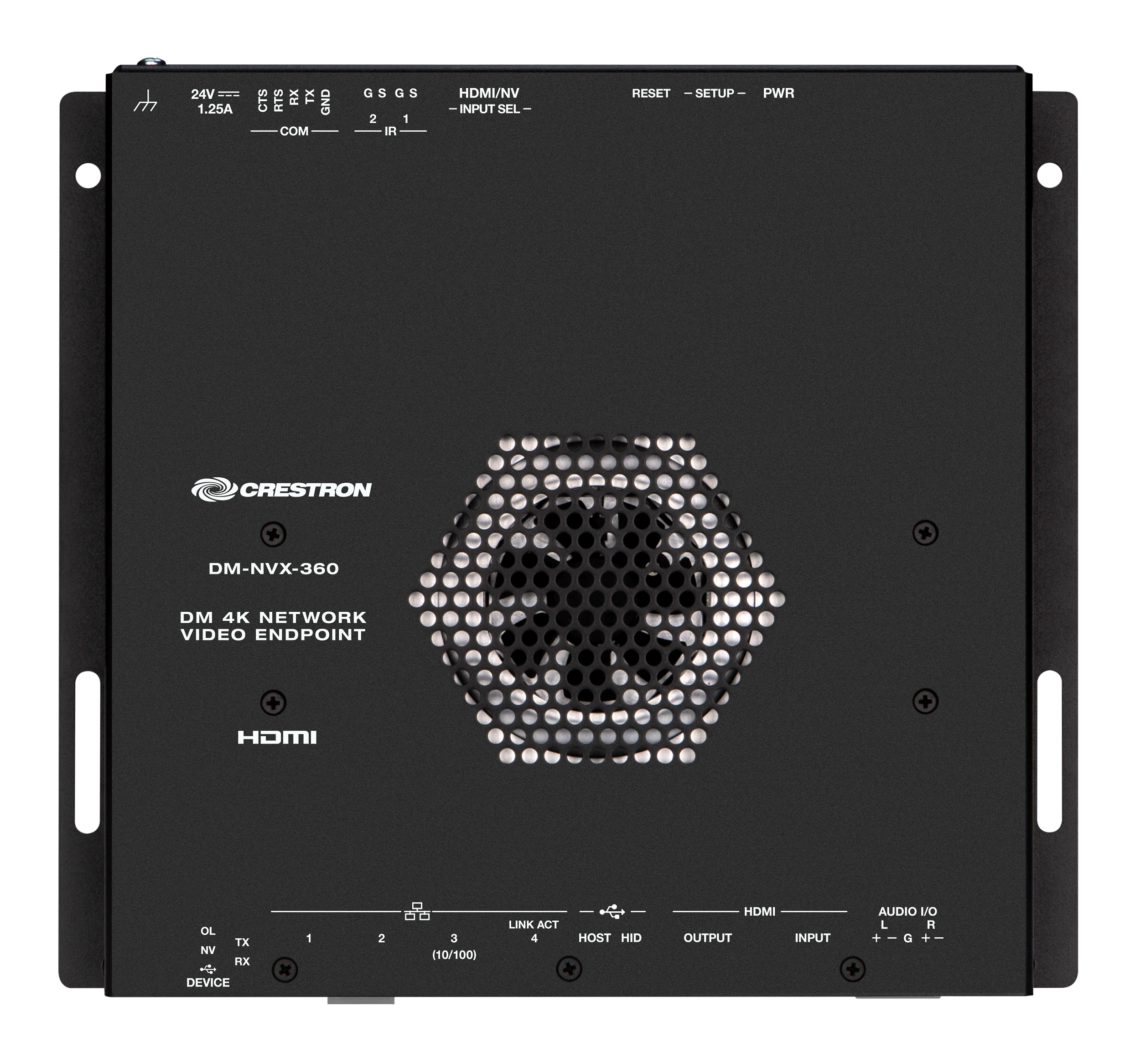

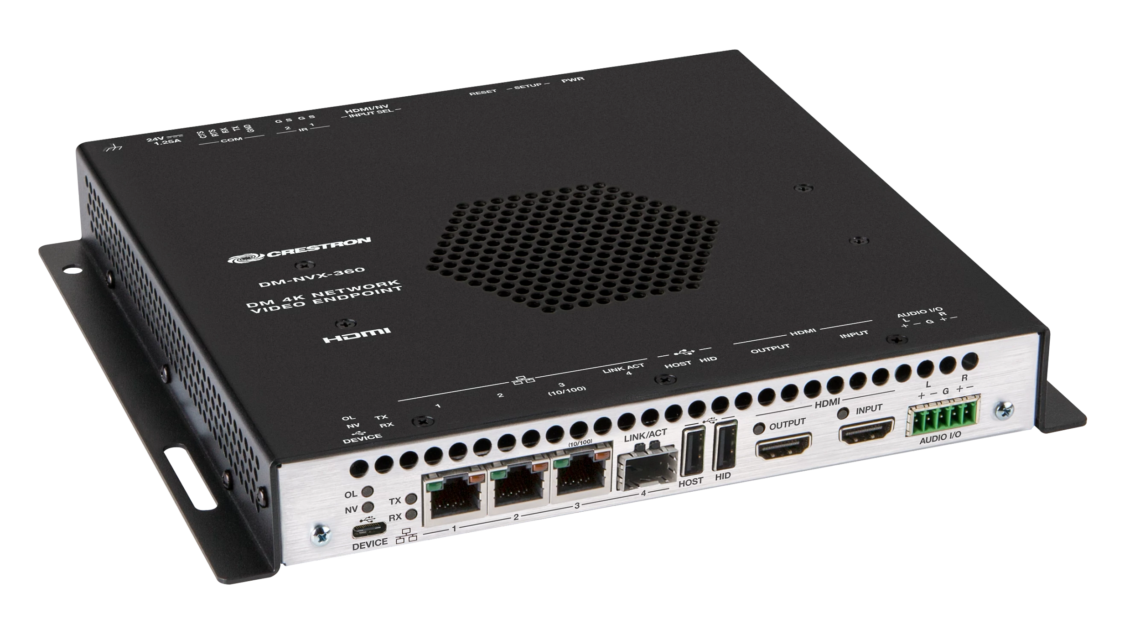

Crestron NVX-360

DM NVX® 4K60 4: 4: 4 HDR-Netzwerk-AV-Encoder / -Decoder

Ein zuverlässiger, leistungsstarker AV-over-IP-Codierer oder -Decodierer, der 4K60 4: 4: 4-Videos über Standard-Gigabit-Ethernet ohne erkennbare Latenz oder Qualitätsverlust transportiert. Unterstützt HDR (High Dynamic Range) und HDCP 2.3 mit integrierter Skalierung und Videowandverarbeitung, adaptiver Bitrate, AES67-Sende- und Empfangsfunktion, USB- und KVM-Routing sowie optionaler Glasfaserverbindung. Bietet eine sichere, skalierbare 4K-Signalroutinglösung für unternehmensweite und campusweite Anwendungen zur Inhaltsverteilung.

DM NVX® 4K60 4: 4: 4 HDR-Netzwerk-AV-Encoder / -Decoder

Produktübersicht

Verschlüsseln entschlüsseln
Video Codec Pixel Perfekte Verarbeitung
Videoauflösungen bis zu 4096 x 2160 bei 60 Hz (DCI 4K60); 4: 4: 4 Farbabtastung; Unterstützung für HDR10, HDR10 +, Dolby Vision und Deep Color
Audioformate Primärer Mehrkanal (bis zu 8-Kanal-LPCM oder codierter HBR 7.1-Surround-Sound), sekundärer 2-Kanal-LPCM9
Bitrate 200 bis 950 Mbit / s10
Streaming-Protokolle RTP, SDP
Container MPEG-2 Transportstrom (.ts)
Sitzungsinitiierung Multicast über sicheres RTSP
Kopierschutz HDCP 2.3, AES-128, PKI

Video
Eingangssignaltypen HDMI mit HDR10, HDR10 +, Dolby Vision, Deep Color und 4K60 4: 4: 4-Unterstützung1, 11 (Dual-Mode DisplayPort ™ -Schnittstelle und DVI-kompatibel12)
Ausgangssignaltypen HDMI mit HDR10, HDR10 +, Dolby Vision, Deep Color und 4K60 4: 4: 4-Unterstützung1 (DVI-kompatibel12)
Switcher 2x1 im Decoder-Modus (HDMI, Stream), 2x1 im Encoder-Modus, manuell oder automatisch umschaltbar, begrenzte Audio-Unterbrechung6, Crestron QuickSwitch HD ™ -Technologie
Scaler (nur Decoder-Modus) 4K60 4: 4: 4-Videoskalierer mit bewegungsadaptivem Deinterlacing, intelligenter Bildratenkonvertierung, Deep Color-Unterstützung, HDR10-, HDR10 + - und Dolby Vision-Unterstützung, Auswahl des Breitbildformats (Zoom, Dehnung, Seitenverhältnis beibehalten) oder 1: 1) Videowandverarbeitung mit bis zu 8 breiten x 8 hohen statischen oder dynamischen Textüberlagerungen
Kopierschutz HDCP 2.3
Maximale Auflösungen: Allgemeine Auflösungen sind in der folgenden Tabelle aufgeführt. Benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 600 MHz unterstützt.

Scan Typ , Auflösung , Framerate , ColorSampling , Color Depth

Scan Typ: Progressive
4096x2160 DCI 4K und 3840 x 2160 4K UHD
24 Hz 4: 4: 4 36 Bit
30 Hz 4: 4: 4 36 Bit
60 Hz 4: 2: 2 36 Bit
60 Hz 4: 4: 4 24 Bit
2560 x 1600 WQXGA 60 Hz 4: 4: 4 36 Bit
1920 x 1080 HD 1080p 60 Hz 4: 4: 4 36 Bit
Scan Typ: Interlaced (Nur Eingabe)
1920 x 1080 HD 1080i 30 Hz 4: 4: 4 36 Bit

Audio
Eingangssignaltypen HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel12), analoges Stereo5
Ausgangssignaltypen HDMI, analoges Stereo5
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD Hochauflösend, DTS HD Master Audio, DTS: X, LPCM mit bis zu 8 Kanälen
Analoge Formate Stereo 2-Kanal
Analog-Digital-Wandlung 24-Bit 48 kHz
Digital-Analog-Wandlung 24-Bit 48 kHz
AES67 24-Bit 48 kHz
Frequenzgang der analogen Leistung: 20 Hz bis 20 kHz ± 0,5 dB;
S / N-Verhältnis:> 95 dB 20 Hz bis 20 kHz A-gewichtet;
THD + N: <0,005% bei 1 kHz; Stereotrennung:> 90 dB
Einstellung der analogen Ausgangslautstärke −80 bis +20 dB

Kommunikation
Ethernet Automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), IEEE 802.1X, IPv4, Active Directory-Authentifizierung, variable Multicast-TTL, Einrichtung und Steuerung des HTTPS-Webbrowsers, Integration des Steuerungssystems der Crestron 3-Serie oder höher
USB USB 2.0-Host oder Gerätesignalerweiterung und -routing, Schicht 2 oder Schicht 3
RS-232 2-Wege-Gerätesteuerung und -überwachung bis zu 115,2 KB Baud mit Hardware- und Software-Handshake (über das Steuerungssystem); Computerkonsole (zur Einrichtung)
IR / Serielle 1-Wege-Gerätesteuerung über Infrarot bis 1,1 MHz oder serielle TTL (0-5 V) bis 19,2 k Baud (über Steuersystem)
HDMI HDCP 2.3, EDID, CEC
DM NVX (über Ethernet) HDCP 2.3, AES-128 AV-Inhaltsverschlüsselung mit PKI-Authentifizierung, RTP, sicherem RTSP, SDP, ONVIF, IGMPv2, IGMPv3, SMPTE 2022, FEC (Forward Error Correction)

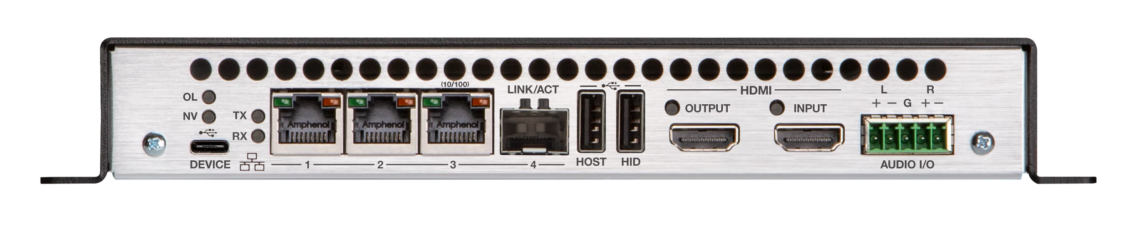

Anschlüsse
USB-GERÄT (1) USB 2.0 Typ C ™ -Anschluss, Buchse;
USB 2.0-Geräteanschluss;
USB-Signal-Extender-Anschluss für den Anschluss an einen Computer oder einen anderen USB 2.0-Host
USB-Host (1) USB-Typ-A-Anschluss, Buchse;
USB 2.0 Host Port;
USB-Signal-Extender-Anschluss zum Anschluss an eine Maus, eine Tastatur oder ein anderes USB 2.0-Gerät;
Verfügbare Leistung: 500 mA bei 5 VDC
USB HID 1) USB-Typ-A-Anschluss, Buchse;
USB 2.0 Host Port;
USB-Signal-Extender-Anschluss zum Anschluss an eine Maus, eine Tastatur oder ein anderes USB 2.0-Gerät;
Verfügbare Leistung: 500 mA bei 5 VDC
Ethernet 1 (1) 8-poliger RJ-45-Anschluss, Buchse;
100BASE-TX / 1000BASE-T-Ethernet-Port;
PoE + PD-Anschluss (mit Strom versorgtes Gerät),
IEEE 802.3at Typ 2 PoE + Klasse 4 (25,5 W) konform
Ethernet 2 (1) 8-poliger RJ-45-Stecker, Buchse;
100BASE-TX / 1000BASE-T Ethernet-Port
Ethernet 3 (10/100) (1) 8-poliger RJ-45-Stecker, Buchse;
100BASE-TX Ethernet-Port
Ethernet 4 (1) SFP-Port;
Akzeptiert ein Transceiver-Modul der Crestron SFP-1G-Serie
HDMI-AUSGANG (1) HDMI-Anschluss Typ A, Buchse;
HDMI digitaler Video- / Audioausgang1 (DVI-kompatibel)
HDMI-EINGANG (1) HDMI-Typ-A-Anschluss, Buchse;
HDMI digitaler Video- / Audioeingang;
(DVI und Dual-Mode DisplayPort kompatibel)
AUDIO I / O (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrischer / unsymmetrischer Audioeingang oder -ausgang mit Stereo-Line-Pegel;
Eingangsimpedanz: 24 kOhm symmetrisch / unsymmetrisch;
Maximaler Eingangspegel: 4 Veff symmetrisch, 2 Veff unsymmetrisch;
Ausgangsimpedanz: 200 Ohm symmetrisch, 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 4 Veff symmetrisch, 2 Veff unsymmetrisch
IR 1 - 2 (1) 4-poliger abnehmbarer 3,5 mm Klemmenblock;
Besteht aus (2) IR / seriellen Ports;
IR-Ausgang bis 1,1 MHz;
1-Wege-serielle TTL (0-5 V) bis 19200 Baud;
IRP2-Emitter separat erhältlich
COM (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Anschluss;
Bis zu 115,2 KB Baud-, Hardware- und Software-Handshake-Unterstützung
24 VDC 1,25 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromversorgung;
PW-2412WU Netzteil (separat erhältlich)
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse

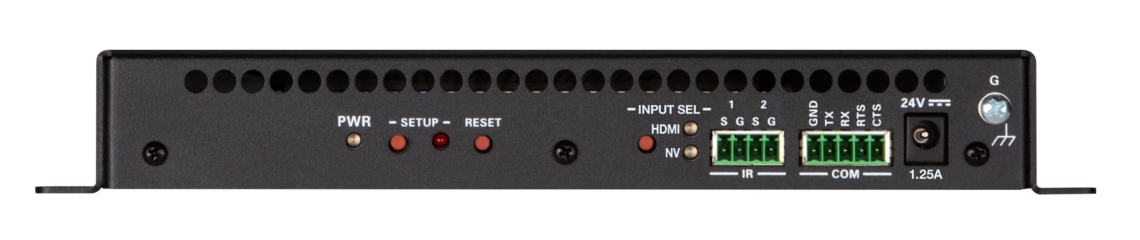

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt an, dass Betriebsstrom geliefert wird, leuchtet beim Booten gelb und beim Betrieb grün
SETUP (1) Rote LED und (1) Drucktaste für Bildschirm
Anzeige der IP-Adresse und Änderung der Betriebsarten (TX oder RX)
RESET (1) Eingelassener Druckknopf zum Zurücksetzen der Hardware
INPUT SEL (1) Drucktaste zur manuellen Eingangsauswahl und (2) zweifarbige grün / gelbe LEDs zeigen den aktuell aktiven Eingang und das Signal an jedem entsprechenden Eingang (HDMI und NV) an.
OL (1) Grüne LED zeigt eine Online-Verbindung zu einem Steuerungssystem über Ethernet an
NV (1) Grüne LED zeigt an, dass das Gerät Netzwerkvideos codiert (sendet) oder decodiert (empfängt)
TX (1) Grüne LED zeigt an, dass sich das Gerät im Encoder- (Sender-) Modus befindet
RX (1) Grüne LED zeigt an, dass sich das Gerät im Decoder- (Empfänger-) Modus befindet
Ethernet 1-2 (2) LEDs pro Port, grün zeigt den Ethernet-Verbindungsstatus an, gelb zeigt die Ethernet-Aktivität an
Ethernet 3 (2) LEDs, gelb zeigt den Ethernet-Verbindungsstatus an, grün zeigt die Ethernet-Aktivität an
Ethernet 4 LNK (1) Grüne LED, zeigt den Ethernet-Verbindungsstatus an
Ethernet 4 ACT (1) Grüne LED zeigt die Ethernet-Aktivität an
HDMI-AUSGANG (1) Grüne LED zeigt die Videosignalübertragung am HDMI-Ausgang an
HDMI-EINGANG (1) Grüne LED zeigt die Synchronisationserkennung am HDMI-Eingang an

Leistung
PoE + IEEE 802.3at Typ 2 Klasse 4 (25,5 W) kompatibel;
Kompatibel mit Crestron DM-PSU-ULTRA-MIDSPAN, PoE + -kompatiblem Ethernet-Switch oder IEEE 802.3at-kompatiblem PSE14 von Drittanbietern
Netzteil (optional) Eingang: 1,5 A maximal bei 100-240 VAC, 50/60 Hz
Ausgang: 1,25 A bei 24 VDC
Modell: PW-2412WU (separat erhältlich)
Leistungsaufnahme 20 W typisch

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 74 BTU / h
Akustisches Rauschen 33 dBA typisch

Gehäuse
Chassis Metall, schwarz lackiert, integrierte Montageflansche, lüftergekühlt; belüftet oben, vorne, hinten und an den Seiten
Montage Freistehend, Aufputzmontage oder Befestigung an einer einzelnen Rackschiene

Maße
Höhe 219 mm (8,61 Zoll)
Breite 236 mm (9,27 Zoll)
Tiefe 32 mm (1,25 Zoll)

Gewicht
0,91 kg
Beachtung
Intertek® Listed für digitale Geräte der Klasse B der USA und Kanadas, CE, IC, FCC Part 15 Klasse B.

Lieferumfang und technische Daten

Verschlüsseln entschlüsseln
Video Codec Pixel Perfekte Verarbeitung
Videoauflösungen bis zu 4096 x 2160 bei 60 Hz (DCI 4K60); 4: 4: 4 Farbabtastung; Unterstützung für HDR10, HDR10 +, Dolby Vision und Deep Color
Audioformate Primärer Mehrkanal (bis zu 8-Kanal-LPCM oder codierter HBR 7.1-Surround-Sound), sekundärer 2-Kanal-LPCM
Bitrate 200 bis 950 Mbit / s
Streaming-Protokolle RTP, SDP
Container MPEG-2 Transportstrom (.ts)
Sitzungsinitiierung Multicast über sicheres RTSP
Kopierschutz HDCP 2.3, AES-128, PKI

Video
Eingangssignaltypen HDMI mit HDR10, HDR10 +, Dolby Vision, Deep Color und 4K60 4: 4: 4-Unterstützung, (Dual-Mode DisplayPort ™ -Schnittstelle und DVI-kompatibel)
Ausgangssignaltypen HDMI mit HDR10, HDR10 +, Dolby Vision, Deep Color und 4K60 4: 4: 4-Unterstützung (DVI-kompatibel)
Switcher 2x1 im Decoder-Modus (HDMI, Stream), 2x1 im Encoder-Modus, manuell oder automatisch umschaltbar, begrenzte Audio-Unterbrechung6, Crestron QuickSwitch HD ™ -Technologie
Scaler (nur Decoder-Modus) 4K60 4: 4: 4-Videoskalierer mit bewegungsadaptivem Deinterlacing, intelligenter Bildratenkonvertierung, Deep Color-Unterstützung, HDR10-, HDR10 + - und Dolby Vision-Unterstützung, Auswahl des Breitbildformats (Zoom, Dehnung, Seitenverhältnis beibehalten) oder 1: 1) Videowandverarbeitung mit bis zu 8 breiten x 8 hohen statischen oder dynamischen Textüberlagerungen
Kopierschutz HDCP
Maximale Auflösungen: Allgemeine Auflösungen sind in der folgenden Tabelle aufgeführt. Benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 600 MHz unterstützt.

Scan Typ , Auflösung , Framerate , ColorSampling , Color Depth

Scan Typ: Progressive
4096x2160 DCI 4K und 3840 x 2160 4K UHD
24 Hz 4: 4: 4 36 Bit
30 Hz 4: 4: 4 36 Bit
60 Hz 4: 2: 2 36 Bit
60 Hz 4: 4: 4 24 Bit
2560 x 1600 WQXGA 60 Hz 4: 4: 4 36 Bit
1920 x 1080 HD 1080p 60 Hz 4: 4: 4 36 Bit
Scan Typ: Interlaced (Nur Eingabe)
1920 x 1080 HD 1080i 30 Hz 4: 4: 4 36 Bit

Audio
Eingangssignaltypen HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel), analoges Stereo
Ausgangssignaltypen HDMI, analoges Stereo
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD Hochauflösend, DTS HD Master Audio, DTS: X, LPCM mit bis zu 8 Kanälen
Analoge Formate Stereo 2-Kanal
Analog-Digital-Wandlung 24-Bit 48 kHz
Digital-Analog-Wandlung 24-Bit 48 kHz
AES67 24-Bit 48 kHz
Frequenzgang der analogen Leistung: 20 Hz bis 20 kHz ± 0,5 dB;
S / N-Verhältnis:> 95 dB 20 Hz bis 20 kHz A-gewichtet;
THD + N: <0,005% bei 1 kHz; Stereotrennung:> 90 dB
Einstellung der analogen Ausgangslautstärke −80 bis +20 dB

Kommunikation
Ethernet Automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), IEEE 802.1X, IPv4, Active Directory-Authentifizierung, variable Multicast-TTL, Einrichtung und Steuerung des HTTPS-Webbrowsers, Integration des Steuerungssystems der Crestron 3-Serie oder höher
USB USB 2.0-Host oder Gerätesignalerweiterung und -routing, Schicht 2 oder Schicht 3
RS-232 2-Wege-Gerätesteuerung und -überwachung bis zu 115,2 KB Baud mit Hardware- und Software-Handshake (über das Steuerungssystem); Computerkonsole (zur Einrichtung)
IR / Serielle 1-Wege-Gerätesteuerung über Infrarot bis 1,1 MHz oder serielle TTL (0-5 V) bis 19,2 k Baud (über Steuersystem)
HDMI HDCP 2.3, EDID, CEC
DM NVX (über Ethernet) HDCP 2.3, AES-128 AV-Inhaltsverschlüsselung mit PKI-Authentifizierung, RTP, sicherem RTSP, SDP, ONVIF, IGMPv2, IGMPv3, SMPTE 2022, FEC (Forward Error Correction)

Anschlüsse
USB-GERÄT (1) USB 2.0 Typ C ™ -Anschluss, Buchse;
USB 2.0-Geräteanschluss;
USB-Signal-Extender-Anschluss für den Anschluss an einen Computer oder einen anderen USB 2.0-Host
USB-Host (1) USB-Typ-A-Anschluss, Buchse;
USB 2.0 Host Port;
USB-Signal-Extender-Anschluss zum Anschluss an eine Maus, eine Tastatur oder ein anderes USB 2.0-Gerät;
Verfügbare Leistung: 500 mA bei 5 VDC
USB HID 1) USB-Typ-A-Anschluss, Buchse;
USB 2.0 Host Port;
USB-Signal-Extender-Anschluss zum Anschluss an eine Maus, eine Tastatur oder ein anderes USB 2.0-Gerät;
Verfügbare Leistung: 500 mA bei 5 VDC
Ethernet 1 (1) 8-poliger RJ-45-Anschluss, Buchse;
100BASE-TX / 1000BASE-T-Ethernet-Port;
PoE + PD-Anschluss (mit Strom versorgtes Gerät),
IEEE 802.3at Typ 2 PoE + Klasse 4 (25,5 W) konform
Ethernet 2 (1) 8-poliger RJ-45-Stecker, Buchse;
100BASE-TX / 1000BASE-T Ethernet-Port
Ethernet 3 (10/100) (1) 8-poliger RJ-45-Stecker, Buchse;
100BASE-TX Ethernet-Port
Ethernet 4 (1) SFP-Port;
Akzeptiert ein Transceiver-Modul der Crestron SFP-1G-Serie
HDMI-AUSGANG (1) HDMI-Anschluss Typ A, Buchse;
HDMI digitaler Video- / Audioausgang (DVI-kompatibel)
HDMI-EINGANG (1) HDMI-Typ-A-Anschluss, Buchse;
HDMI digitaler Video- / Audioeingang;
(DVI und Dual-Mode DisplayPort kompatibel)
AUDIO I / O (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrischer / unsymmetrischer Audioeingang oder -ausgang mit Stereo-Line-Pegel;
Eingangsimpedanz: 24 kOhm symmetrisch / unsymmetrisch;
Maximaler Eingangspegel: 4 Veff symmetrisch, 2 Veff unsymmetrisch;
Ausgangsimpedanz: 200 Ohm symmetrisch, 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 4 Veff symmetrisch, 2 Veff unsymmetrisch
IR 1 - 2 (1) 4-poliger abnehmbarer 3,5 mm Klemmenblock;
Besteht aus (2) IR / seriellen Ports;
IR-Ausgang bis 1,1 MHz;
1-Wege-serielle TTL (0-5 V) bis 19200 Baud;
IRP2-Emitter separat erhältlich
COM (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Anschluss;
Bis zu 115,2 KB Baud-, Hardware- und Software-Handshake-Unterstützung
24 VDC 1,25 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromversorgung;
PW-2412WU Netzteil (separat erhältlich)
G (1) 6-32 Schraube;
Fahrgestell-Erdungsöse

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt an, dass Betriebsstrom geliefert wird, leuchtet beim Booten gelb und beim Betrieb grün
SETUP (1) Rote LED und (1) Drucktaste für Bildschirm
Anzeige der IP-Adresse und Änderung der Betriebsarten (TX oder RX)
RESET (1) Eingelassener Druckknopf zum Zurücksetzen der Hardware
INPUT SEL (1) Drucktaste zur manuellen Eingangsauswahl und (2) zweifarbige grün / gelbe LEDs zeigen den aktuell aktiven Eingang und das Signal an jedem entsprechenden Eingang (HDMI und NV) an.
OL (1) Grüne LED zeigt eine Online-Verbindung zu einem Steuerungssystem über Ethernet an
NV (1) Grüne LED zeigt an, dass das Gerät Netzwerkvideos codiert (sendet) oder decodiert (empfängt)
TX (1) Grüne LED zeigt an, dass sich das Gerät im Encoder- (Sender-) Modus befindet
RX (1) Grüne LED zeigt an, dass sich das Gerät im Decoder- (Empfänger-) Modus befindet
Ethernet 1-2 (2) LEDs pro Port, grün zeigt den Ethernet-Verbindungsstatus an, gelb zeigt die Ethernet-Aktivität an
Ethernet 3 (2) LEDs, gelb zeigt den Ethernet-Verbindungsstatus an, grün zeigt die Ethernet-Aktivität an
Ethernet 4 LNK (1) Grüne LED, zeigt den Ethernet-Verbindungsstatus an
Ethernet 4 ACT (1) Grüne LED zeigt die Ethernet-Aktivität an
HDMI-AUSGANG (1) Grüne LED zeigt die Videosignalübertragung am HDMI-Ausgang an
HDMI-EINGANG (1) Grüne LED zeigt die Synchronisationserkennung am HDMI-Eingang an

Leistung
PoE + IEEE 802.3at Typ 2 Klasse 4 (25,5 W) kompatibel;
Kompatibel mit Crestron DM-PSU-ULTRA-MIDSPAN, PoE + -kompatiblem Ethernet-Switch oder IEEE 802.3at-kompatiblem PSE von Drittanbietern
Netzteil (optional) Eingang: 1,5 A maximal bei 100-240 VAC, 50/60 Hz
Ausgang: 1,25 A bei 24 VDC
Modell: PW-2412WU (separat erhältlich)
Leistungsaufnahme 20 W typisch

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 74 BTU / h
Akustisches Rauschen 33 dBA typisch

Gehäuse
Chassis Metall, schwarz lackiert, integrierte Montageflansche, lüftergekühlt; belüftet oben, vorne, hinten und an den Seiten
Montage Freistehend, Aufputzmontage oder Befestigung an einer einzelnen Rackschiene

Maße
Höhe 219 mm (8,61 Zoll)
Breite 236 mm (9,27 Zoll)
Tiefe 32 mm (1,25 Zoll)

Gewicht
0,91 kg
Beachtung
Intertek® Listed für digitale Geräte der Klasse B der USA und Kanadas, CE, IC, FCC Part 15 Class B.

Datenblatt als PDF zum Download
