Crestron NVX-D20 Decoder

DM NVX® 4K60 4: 4: 4 HDR-Netzwerk-AV-Decoder

Ein zuverlässiger, leistungsstarker AV-over-IP-Decoder, der 4K60 4: 4: 4-Video über Standard-Gigabit-Ethernet ohne wahrnehmbare Latenz oder Qualitätsverlust empfängt. Unterstützt HDR10 und HDCP 2.2. Bietet eine sichere 4K-Signalroutinglösung für unternehmensweite und campusweite Anwendungen zur Verteilung von Inhalten.

Empfänger für 4K Videosignal-Netzwerkübertragung ohne wahrnehmbare Latenz

Produktübersicht

DM-NVX-D20

DM NVX® 4K60 4:2:0 Netzwerk-AV-Decoder

Ein zuverlässiger, leistungsstarker AV-over-IP-Decoder, der 4K60 4:2:0- und 4K30 4:4:4-Video über Standard-Gigabit-Ethernet ohne wahrnehmbare Latenz oder Qualitätsverlust empfängt. Unterstützt HDCP 2.3 und bietet eine sichere 4K-Signal-Routing-Lösung für unternehmens- und campusweite Inhaltsverteilungsanwendungen.

Der DM-NVX-D20 ist ein kompakter AV-over-IP-Decoder, der für den Empfang von Videos mit Auflösungen bis zu 4K60 4:2:0 über Standard-Gigabit-Ethernet entwickelt wurde. Mit sicherer webbasierter Steuerung und Verwaltung, einem HDMI®-Ausgang, einem analogen Audioausgang, AES67-Sende- und -Empfangsfähigkeit und Kupfer-Ethernet-Konnektivität mit PoE-Unterstützung bietet das DM-NVX-D20 eine Decoderlösung, die Preis- und Leistungsoptimierung bietet eine DM NVX-Netzwerk-AV-Installation beliebiger Größe.1, 2

4K60-Videoleistung in Echtzeit

Das DM-NVX-D20 wurde für anspruchsvolle Konferenzraum- und Klassenzimmeranwendungen entwickelt und gewährleistet Echtzeit-Full-Motion-4K60-Videoleistung für die Präsentation von Multimedia, Videokonferenzen und Live-Kamerabildern. Interaktive Funktionen wie Gameplay und die Verwendung einer Maus sind flüssig und natürlich.

Ein DM NVX-System ist auf Stabilität und ultimative Zuverlässigkeit ausgelegt. Line-synchronisierte Ausgänge gewährleisten eine perfekte Synchronisation von Inhalten über mehrere Displays für Anwendungen wie Digital Signage. Variable Multicast TTL (Time To Live) ermöglicht das Durchqueren mehrerer Netzwerkrouter für optimale Flexibilität.

Sicherheit auf Unternehmensniveau

Mit fortschrittlichen Sicherheitsfunktionen und Protokollen wie 802.1X-Authentifizierung, Active Directory®-Anmeldedatenverwaltung, AES-128-Inhaltsverschlüsselung, PKI-Authentifizierung, TLS, SSH und HTTPS bietet ein DM NVX-System eine echte Netzwerk-AV-Lösung der Enterprise-Klasse, die auf Erfüllung ausgelegt ist Anspruchsvolle IT-Richtlinien.

Decoder-Funktionalität

Das DM-NVX-D20 bietet Decoderfunktionen, die für die Verwendung mit dem DM-NVX-E20- oder DM-NVX-E10-Encoder entwickelt wurden. Das DM-NVX-D20 unterstützt Auflösungen bis zu 4K60 4:2:0 einschließlich 4K30 4:4:4. Das DM-NVX-D20 empfängt ein Signal vom DM-NVX-E20 oder DM-NVX-E10 und leitet es über den HDMI-Ausgang an ein lokales Anzeigegerät weiter.

HINWEIS: Zusätzlich zum DM-NVX-E20 oder DM-NVX-E10 ist das DM-NVX-D20 auch mit anderen DM NVX-Produkten kompatibel, die als Encoder fungieren können. Wenn das DM-NVX-D20 mit einem anderen DM NVX-Encoder als dem DM-NVX-E20 oder DM-NVX-E10 verwendet wird, muss der Stream-Typ des Encoders konfiguriert werden, um mit dem DM-NVX-D20 zusammenzuarbeiten. Die Auflösung des Encoders muss ebenfalls so konfiguriert werden, dass sie die maximale Auflösung des DM-NVX-D20 nicht überschreitet. Die Konfiguration des Drehgebers erfolgt über die Webschnittstelle oder ein Steuerungssystem.

Es wird empfohlen, das DM-NVX-D20 nicht mit 4K60 4:4:4-Encodern (z. B. der DM-NVX-36x[C]-Serie) zu verwenden, um die von 4K60 4:4 unterstützten höheren Auflösungen beizubehalten :4 Encoder.

HINWEIS: Der HDMI-Ausgang unterstützt keine Videoskalierung.

De-Embedding von analogem Audio

Der analoge Audioausgang liefert ein Stereo-Line-Pegel-Signal für ein lokales Soundsystem oder eine Soundbar. Die Ausgangslautstärke kann über die Webschnittstelle oder ein Steuerungssystem angepasst werden.3

7.1-Surround-Sound-Audio

Die DM NVX-Technologie unterstützt den verlustfreien Transport von 7.1-Surround-Sound-Audiosignalen, einschließlich Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertem linearem PCM.

AES67 Audio Embedding und De-Embedding

Die AES67-Unterstützung ermöglicht die Übertragung der ausgewählten Audioquelle als 2-Kanal-AES67-Audiostream, während ein weiterer 2-Kanal-AES67-Audiostream von einem Crestron DSP oder einem anderen Drittanbietergerät empfangen wird. Der empfangene AES67-Audiostream kann mit dem Videosignal kombiniert und dann über den HDMI-Ausgang und den analogen Audioausgang ausgegeben werden.

HINWEIS: Ein AES67-Audiostream, der von einem DM NVX-Endpunkt empfangen wird, kann nicht von diesem Endpunkt übertragen werden.

Kupfer-Ethernet-Konnektivität

Das DM-NVX-D20 enthält einen RJ-45 1000BASE‑T Ethernet-Anschluss.2 Der Anschluss ist PoE-konform, sodass das Gerät über einen PoE-Ethernet-Switch mit Strom versorgt werden kann.4 Informationen zu Netzwerkanforderungen und Richtlinien finden Sie im DM NVX Designleitfaden für AV-over-IP-Systeme.

Automatische Punkt-zu-Punkt-Konnektivität mit dem DM-NVX-E20 oder DM-NVX-E10

Punkt-zu-Punkt-Konnektivität ermöglicht den direkten Anschluss des DM-NVX-D20 an ein DM-NVX-E20 oder DM-NVX-E10 zum Streamen von Video und Audio. Anstatt mit einem Ethernet-Switch verbunden zu sein, ist der 1000BASE-T-Ethernet-Port des DM-NVX-D20 direkt mit dem 1000BASE-T-Port des Encoders verbunden. Standardmäßig erkennt der Punkt-zu-Punkt-Modus automatisch, ob ein DM-NVX-D20 direkt mit dem Encoder oder mit einem 1000BASE-T-Switch verbunden ist. Wenn eine direkte Verbindung zwischen dem DM-NVX-D20 und dem Encoder erkannt wird, arbeiten die Geräte im Punkt-zu-Punkt-Modus, ohne dass eine zusätzliche Konfiguration erforderlich ist. Die Webschnittstelle oder ein Steuerungssystem können verwendet werden, um den Punkt-zu-Punkt-Modus zu deaktivieren oder die automatische Erkennung der Punkt-zu-Punkt-Konnektivität zu aktivieren.

Gerätesteuerung über RS-232, IR und CEC

Das DM-NVX-D20 umfasst integrierte COM- (RS-232) und IR-Anschlüsse zur Steuerung von Geräten, die von einem Steuerungssystem verwaltet werden. Zusätzliche Steuermöglichkeiten bietet CEC (Consumer Electronics Control) über die HDMI-Verbindung. Unter der Verwaltung eines Steuerungssystems kann das DM-NVX-D20 das Anzeigegerät über CEC steuern, wodurch möglicherweise die Notwendigkeit dedizierter serieller Kabel oder IR-Emitter entfällt.

Der COM-Anschluss, IR-Anschluss und CEC über den HDMI-Ausgang können auch das automatische Ein- und Ausschalten des Anzeigegeräts ohne die Verwendung eines Steuerungssystems ermöglichen.

Webbasierte Einrichtung

Die Einrichtung des DM-NVX-D20 erfolgt über einen Webbrowser. Die vollständige Steuerung und Überwachung des Geräts wird durch die Integration mit einem Steuerungssystem oder mit einer virtuellen Switching-Appliance DM NVX Director® ermöglicht.

Optimiertes Management mit DM NVX Director Virtual Switching Appliances

Die Verwendung einer virtuellen Switching-Appliance von DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 oder DM-NVX-DIR-ENT) rationalisiert den gesamten Konfigurations- und Steuerungsprozess. Eine DM NVX Director-Appliance bietet einen zentralen Verwaltungspunkt und ermöglicht die Erstellung mehrerer virtueller Kreuzschienen über ein benutzerfreundliches webbasiertes Portal.

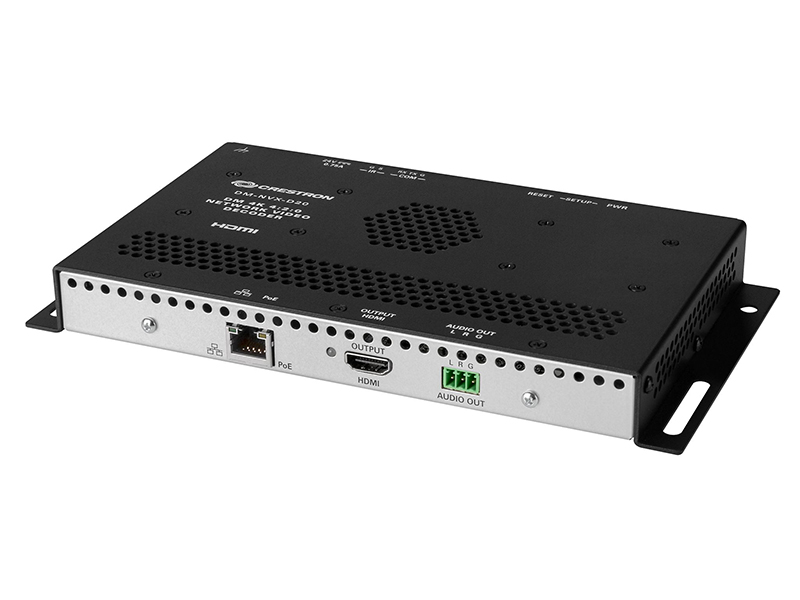

Kompaktes, oberflächenmontierbares Design

Das DM-NVX-D20 lässt sich bequem auf einer ebenen Fläche oder einer Rackschiene montieren und passt problemlos hinter einen Flachbildschirm, über einen an der Decke montierten Projektor oder in einen AV-Wagen oder Geräteschrank. Alle Anschlüsse und LED-Anzeigen befinden sich auf der Vorder- und Rückseite des Geräts und bieten optimalen Zugang und Sichtbarkeit für eine saubere, wartungsfreundliche Installation. Die Stromversorgung erfolgt über PoE oder ein optionales Netzteil (separat erhältlich).4

Weitere Informationen über die DM NVX-Technologie und die DM NVX-Produktfamilie finden Sie auf der DM NVX-Webseite unter www.crestron.com/nvx

Hauptmerkmale

Unterstützung von Videoauflösungen bis zu 4K60 4:2:0 über Standard-Gigabit-Ethernet, 4K30 4:4:4 inklusive

Echtzeit-Videoleistung über das Netzwerk

Sicherheit der Enterprise-Klasse, einschließlich 802.1X, Verwaltung von Active Directory®-Anmeldeinformationen, TLS und AES-128

HDCP 2.3-Konformität

Decoder-Funktionalität zur Verwendung mit dem DM-NVX-E20 oder DM-NVX-E10 und Unterstützung für andere DM NVX®-Produkte, die als Encoder fungieren können

Ein HDMI®-Ausgang

Analoges Audio-De-Embedding

7.1-Surround-Sound-Audio

AES67-Audio-Einbettung und -Entbettung

Kupfer-Ethernet-Konnektivität mit PoE-Unterstützung

Automatische Punkt-zu-Punkt-Konnektivität mit dem DM-NVX-E20 oder DM-NVX-E10

Gerätesteuerung über RS-232, IR und CEC

Einfache Einrichtung über integrierte Webseiten

Kompatibilität mit Crestron® 3-Series® oder neueren Steuersystemen

Optimiertes Management mit DM NVX Director® virtuellen Switching-Appliances

Unterstützung der .AV Framework™-Technologie

XiO Cloud®-Serviceunterstützung

Crestron Home® OS-Unterstützung

API zur vollständigen Steuerung des DM-NVX-D20

Kompaktes, oberflächenmontierbares Design

Stromversorgung über PoE oder optionales Netzteil (separat erhältlich)

Lieferumfang und technische Daten

Dekodierung
Stream-Typ Standardunterstützung für DM-NVX-E20/E10-Serie;
Unterstützung für 4K60 4:4:4-Encoder verfügbar, wenn von DM-NVX-D20 unterstützte Auflösungen verwendet werden
Videoauflösungen HDMI mit Deep Color und 4K60 4:2:0-Unterstützung
Audioformate Mehrkanal (bis zu 8-Kanal-LPCM oder codierter HBR 7.1-Surround-Sound)
Bitraten Basierend auf dem vom Encoder empfangenen Stream
Streaming-Protokolle RTP, SDP
Container MPEG-2-Transportstrom (.ts)
Sitzungseinleitung Multicast über sicheres RTSP
Kopierschutz HDCP 2.3, AES-128, PKI
Video
Ausgangssignaltypen HDMI mit Deep Color und 4K60 4:2:0-Unterstützung (DVI-kompatibel)5
Kopierschutz HDCP 2.3
Auflösungen Gängige Auflösungen sind in der folgenden Tabelle aufgeführt.
Scan
Geben Sie Auflösungsrahmen ein
Farbe bewerten
Sampling-Farbe
Tiefe
Progressiv 4096 x 2160 DCI 4K und 3840 x 2160 4K UHD 30 Hz 4:4:4 8 Bit
30 Hz 4:2:2 12 Bit
60 Hz 4:2:0 8 Bit
2560 x 1600 WQXGA 60 Hz 4:4:4 8 Bit
1920 x 1080 FHD 1080p 60 Hz 4:4:4 12 Bit
HINWEIS: Die maximal unterstützte Auflösung beträgt 4096 x 2160 bei 60 Hz mit 4:2:0-Farbabtastung. Benutzerdefinierte Auflösungen werden bei Pixeltaktraten von bis zu 300 MHz unterstützt.

Audio
Ausgangssignaltypen HDMI, analoges Stereo
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS HD Master Audio, DTS:X, LPCM bis zu 8 Kanäle
Analoge Formate Stereo 2-Kanal
Digital-Analog-Wandlung 24 Bit 48 kHz
AES67 24 Bit 48 kHz
Frequenzgang der analogen Leistung: 20 Hz bis 20 kHz ±0,5 dB
S/N Ratio: >95 dB 20 Hz bis 20 kHz A-bewertet
THD+N: <0,0005 % bei 1 kHz Stereotrennung: >90 dB
Einstellung der analogen Ausgangslautstärke -80 bis +20 dB
Kommunikation
Ethernet 100/1000 MBit/s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll-/Halbduplex, TCP/IP, UDP/IP, sicheres CIP, DHCP, SSL, TLS, SSH, SFTP (SSH File Transfer Protocol), IEEE 802.1 X, nur IPv4 oder sowohl IPv4 als auch IPv6, Active Directory-Authentifizierung, variable Multicast-TTL, HTTPS-Webbrowser-Setup und -Steuerung, Crestron 3-Series oder neuere Steuerungssystemintegration
RS-232 2-Wege-Gerätesteuerung und -überwachung bis zu 115,2 kBaud
IR/Serielle 1-Wege-Gerätesteuerung über Infrarot bis 1,1 MHz oder seriell TTL/RS-232 (0-5 V) bis 19,2k Baud (über Leitsystem)
HDMI-HDCP 2.3, EDID, CEC
DM NVX (über Ethernet) HDCP 2.3, AES-128 AV-Inhaltsverschlüsselung mit PKI-Authentifizierung, RTP, sicheres RTSP, SDP, ONVIF, IGMPv2, IGMPv3, SMPTE 2022

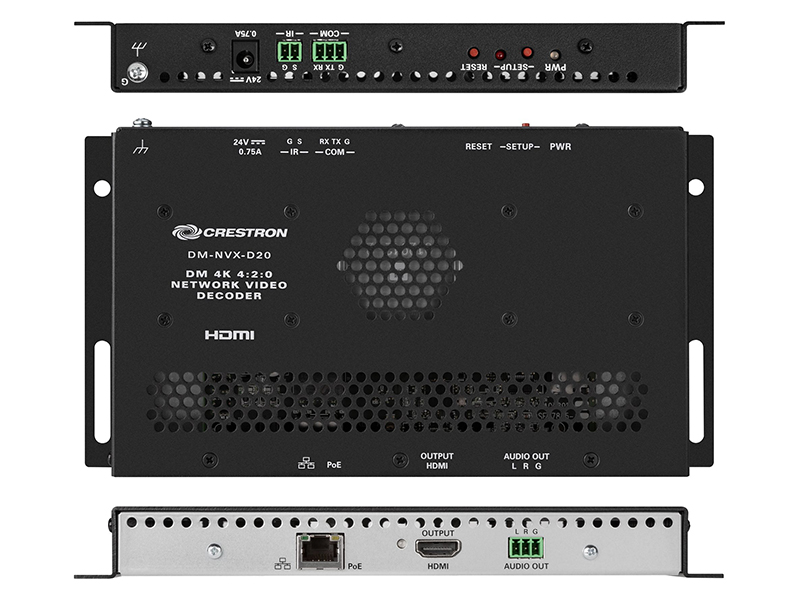

Anschlüsse
Ethernet (1) 8-poliger RJ-45-Anschluss, weiblich;
100BASE-TX/1000BASE-T Ethernet-Port;2
PoE-PD-Anschluss (Powered Device);
IEEE 802.3af Typ 1 PoE Klasse 3 (12,95 W) kompatibel;
Kompatibel mit PoE-kompatiblem Ethernet-Switch oder PoE PSE4 von Drittanbietern
HDMI-AUSGANG (1) HDMI-Anschluss Typ A, weiblich;
Digitaler HDMI-Video-/Audioausgang (DVI-kompatibel)5
AUDIO OUT (1) 3-poliger, abnehmbarer 3,5-mm-Anschlussblock;
Unsymmetrischer Stereo-Line-Pegel-Audioausgang;3
Ausgangsimpedanz: 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 2 Vrms unsymmetrisch
IR (1) 2-poliger abnehmbarer 3,5-mm-Klemmblock;
IR/serielle Schnittstelle;
IR-Ausgang bis zu 60 kHz;
1-fach seriell TTL/RS-232 (0-5 V) bis 19200 Baud;
IRP2-Emitter separat erhältlich
COM (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Port;
Bis zu 115,2 kBaud
24 V 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromeingang;
Netzteil PW-2407WU (separat erhältlich)
G (1) 6-32 Schraube;
Chassis-Erdungsöse
Bedienelemente und Anzeigen
Ethernet (2) LEDs, grün zeigt den Status der Ethernet-Verbindung an, gelb zeigt Ethernet-Aktivität an
HDMI OUTPUT (1) Grüne LED, zeigt Videosignalübertragung am HDMI-Ausgang an
PWR (1) Zweifarbige grün/bernsteinfarbene LED, zeigt Betriebsstromversorgung über PoE oder optionales Netzteil (separat erhältlich) an, leuchtet gelb, während das Gerät hochfährt, und grün, wenn das Gerät betriebsbereit ist
SETUP (1) Rote LED und (1) Drucktaste
RESET (1) Versenkter Taster, startet das Gerät neu
Leistung
PoE IEEE 802.3af Typ 1 Klasse 3 (12,95 W) kompatibel;
Kompatibel mit IEEE 802.3af-konformem Ethernet-Switch oder PoE-konformem PSE von Drittanbietern
Netzteil (optional) Eingang: 100-240 VAC, 50/60 Hz
Ausgang: 0,75 A bei 24 VDC
Modell: PW-2407WU (separat erhältlich)
Leistungsaufnahme 8,6 W typisch
Umwelt
Temperatur 0° bis 40° C (32° bis 104° F)
Luftfeuchtigkeit 10 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 29 BTU/Std
Geräuschentwicklung Keine (lüfterlos)

Datenblatt als PDF zum Download
