Crestron DMF-CI-8 Kartenträger für NVX Videokarten

DMF-CI-8 Kartenträger zum Rackeinbau

Crestron DMF-CI-8 Kartenträger für NVX Videokarten zum Rackeinbau im 19-Zoll Format. Die perfekte Einbaulösung zur Verlängerung mehrerer 4K-Videosignale über Gigabit-Ethernet und/oder Glasfaserkabel.

Crestron DMF-CI-8 Kartenträger für bis zu 8 Steckkarten. Format 19-Zoll

Produktübersicht

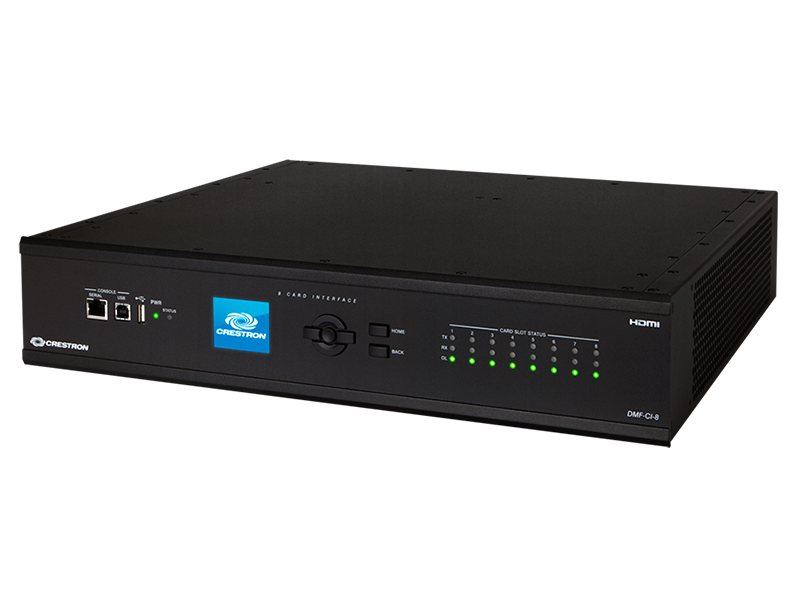

Das DMF-CI-8 ist ein Rack-montierbares Chassis mit 2 Plätzen, das für die Aufnahme von bis zu acht Crestron® DM-NVX-C- oder DMCF-Karten ausgelegt ist. Jede dieser Karten kann in jedem Steckplatz installiert werden.

Weitere Designtools und Referenzdokumente finden Sie auf der DigitalMedia Resources-Webseite unter http://www.crestron.com/dmresources/.

Hauptmerkmale
Acht-Slot-Kartenrahmen für Crestron® DM-NVX-C- und DMCF-Karten
Bietet eine 4K-Videolösung mit hoher Dichte für mehrere Endpunkte
Hot-Swap-fähige Kartenwartung
2-Zoll-LCD-Farbdisplay auf der Vorderseite und Statusanzeigen
Netzwerkeinrichtung für jede Karte über das Frontpanel
Lüfterkühlung mit variabler Geschwindigkeit
Universelles internes 100-240V-Netzteil
19-Zoll-Rack-montierbar mit 2 Plätzen

Lieferumfang und technische Daten

Kommunikation
USB Host Zum Laden der Firmware über einen USB-Massenspeicher
USB-Gerät Computerkonsole für die Einrichtung
RS-232 Computerkonsole für die Einrichtung
Kartensteckplätze

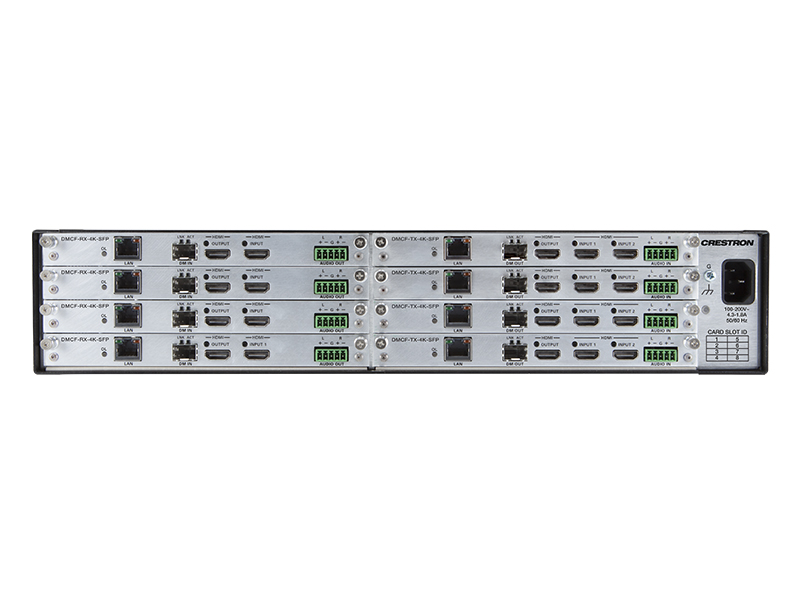

KARTENSCHACHT-ID 1 – 8 (8) Kartensteckplätze;
Jeder Steckplatz akzeptiert (1) Encoder-/Decoderkarte der DM-NVX-C-Serie oder (1) Sender- oder Empfängerkarte der DMCF-Serie
Anschlüsse
G (1) 6-32 Schraube;
Chassis-Erdungskabel
100-240V~4,3-1,8A 50/60Hz (1) IEC 60320 C14 Hauptstromeingang;
Mates mit abnehmbarem Netzkabel, im Lieferumfang enthalten
KONSOLE, SERIELL (vorne) (1) 8-polige RJ45-Buchse;
RS-232-Computerkonsolenanschluss
KONSOLE, USB (vorne) (1) USB-Typ-B-Buchse;
USB-Computerkonsolenanschluss
USB (vorne) (1) USB Typ A Buchse;
Unterstützt USB-Massenspeichergeräte für Firmware-Updates

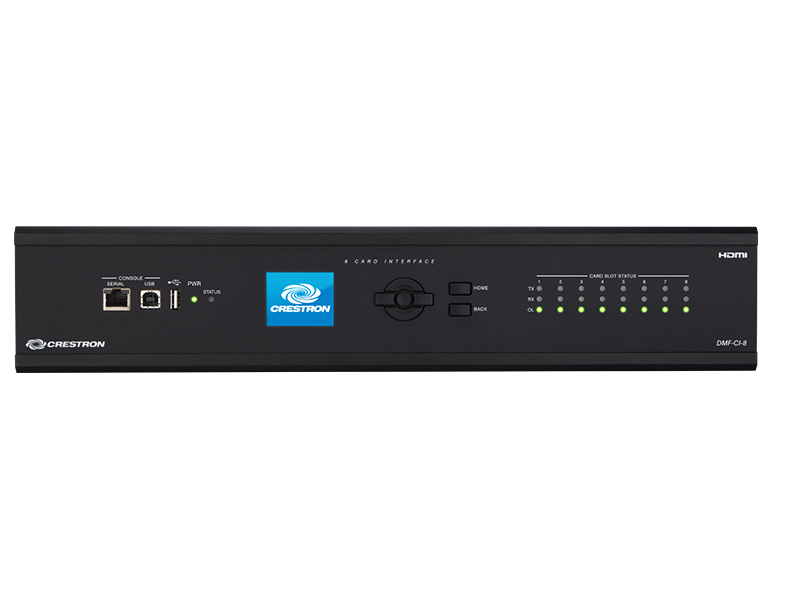

Bedienelemente & Anzeigen
PWR (1) Zweifarbige grün/gelbe LED, zeigt die Betriebsspannung an, die von der Wechselstromleitung geliefert wird, leuchtet beim Booten gelb und beim Betrieb grün
STATUS (1) Zweifarbige grün/rote LED, zeigt einen normalen (grün) oder kritischen Fehlerzustand (rot) an
Anzeige (1) 2 Zoll (52 mm) Diagonale, 220 x 176 Pixel, 16-Bit-TFT-Aktivmatrix-Farb-LCD, zeigt die IP-Adresseinstellungen für jede installierte Karte an
Nav Pad (1) 5-Wege-Navigationspad zur Menünavigation und Anpassung von Einstellungen
HOME (1) Taste zum Aufrufen oder Zurückkehren zum Home-Menü
ZURÜCK (1) Drucktaste, geht im Menü eine Ebene zurück
KARTENSCHACHTSTATUS, TX 1 – 8 (8) Grüne LEDs, jede zeigt an, dass sich die entsprechende Karte im Sendermodus befindet
KARTENSCHLITZSTATUS, RX 1 – 8 (8) Grüne LEDs, jede zeigt an, dass sich die entsprechende Karte im Empfängermodus befindet
KARTENSCHACHTSTATUS, OL 1 – 8 (8) Grüne LEDs, jede zeigt an, dass die entsprechende Karte online ist
Leistung
Hauptstrom 4,3-1,8 Ampere @ 100-240 Volt AC, 50/60 Hz
Leistungsaufnahme 350 Watt Volllast

Umwelt
Temperatur 32° bis 104° F (0° bis 40° C)
Luftfeuchtigkeit 10 % bis 90 % RH (nicht kondensierend)
Wärmeableitung 1195 BTU/h voll geladen
Gehege
Chassis Metall mit schwarzem Finish, belüftete Seiten, lüftergekühlt
Frontplatte Metall, schwarzes Finish mit Polycarbonat-Label-Overlay
Montage Freistehend oder 2 HE 19-Zoll-Rack-montierbar (Rack-Ohren im Lieferumfang enthalten)
Maße
Höhe 3,47 Zoll (89 mm)
Breite 17,40 Zoll (442 mm);
19,00 Zoll (483 mm) mit Rack-Ohren
Tiefe 15,43 Zoll (392 mm)
Gewicht
9,9 lb (4,5 kg) ohne Karten

Datenblatt als PDF zum Download
