Crestron - Raumbuchung - Indikatoren - Crestron SSC-100

Zimmerverfügbarkeit Flurschild, Deckenhalterung, ohne Gravur

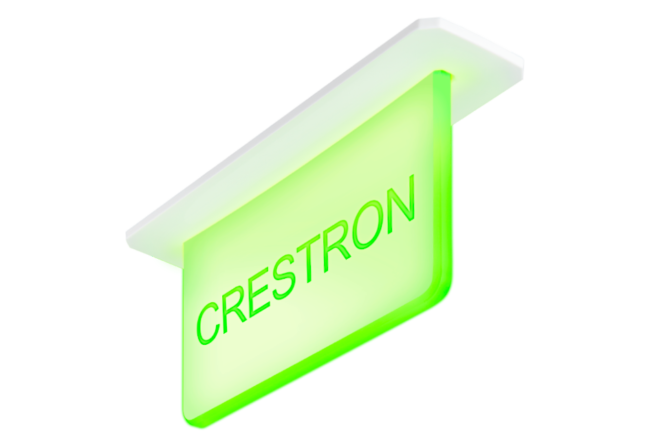

Der Crestron SSC-100 wird an der Decke außerhalb eines Besprechungsraums angebracht, um die Verfügbarkeit des Raums anzuzeigen.

Der SSC-100 wird für bestehende Installationen der SSC-Serie empfohlen, die vor Juli 2019 abgeschlossen wurden. Für Neuinstallationen beziehen Sie sich stattdessen auf die Indikatoren-Modelle SSC-100-EL und SSC-102-EL.

Zimmerverfügbarkeit Flurschild, Wandhalterung

Produktübersicht

Mit nur einem Blick auf den Flur zeigt ein Flurschild der SSC-Serie die Verfügbarkeit eines Raums als Teil einer vollständigen Crestron® Enterprise Room Scheduling-Lösung gut sichtbar an. Das stilvolle Erscheinungsbild und die lebendige Farbbeleuchtung ergänzen jede Unternehmensumgebung. Das zweiseitige, klare Acrylschild leuchtet hellgrün oder rot, um die Verfügbarkeit der Zimmer anzuzeigen. Das Schild ist individuell mit der Zimmernummer, dem Namen, dem Symbol oder einer anderen Bezeichnung graviert. Die komplette Schilderbaugruppe wird an einem Ausschnitt in einer Trockenbau- oder Fliesendecke montiert.

Status der Zimmerverfügbarkeit
Für Raumplanungsanwendungen wird der SSC einfach über USB mit einem Touchscreen der Serien Crestron TSS-7, TSS-10, TSW-760, TSW-760-NC, TSW-1060 oder TSW-1060-NC verbunden. Es ist keine spezielle Programmierung oder Konfiguration erforderlich. Die Zeichenfarbe wird von der Raumplanungsanwendung gesteuert, die auf dem Touchscreen ausgeführt wird und mit Crestron Fusion® oder einem anderen Raumplanungsdienst synchronisiert wird. Das Schild leuchtet grün, wenn der Raum verfügbar ist, und rot, wenn der Raum belegt ist.

Benutzerdefinierte RGB-Farben
Für kundenspezifische Anwendungen kann der SSC in ein Crestron-Steuerungssystem integriert und so programmiert werden, dass er in einer Vielzahl von Farben leuchtet. Die RGB-LEDs können in Schritten von 10% pro Farbe gesteuert werden. Bei Stromversorgung über USB kann jede einzelne Farb-LED bei voller Helligkeit verwendet werden, während bei Anschluss über Cresnet zwei Farb-LEDs gleichzeitig bei voller Helligkeit verwendet werden können. Bei Cresnet-Stromversorgung ist eine dreifarbige Mischung möglich, wenn jede LED auf 70% begrenzt ist. Das Steuerungssystem kann so programmiert werden, dass es alle Arten von Funktionen unterstützt, sodass Farben je nach Wunsch abwechseln, ein- und ausgeblendet oder ein- und ausgeschaltet werden können. Die Integration des Steuerungssystems kann über eine USB-Verbindung zu einem Touchscreen der Serien TSW-760 (-NC) oder TSW-1060 (-NC) oder über eine Cresnet®-Verbindung zum Steuerungssystem erfolgen.

Kundenspezifische Gravur
Der SSC ist mit oder ohne kundenspezifische Gravur erhältlich. Die Gravur erscheint auf beiden Seiten der Acrylschildfläche, um den Raum anhand von Name, Nummer oder einem repräsentativen Symbolbild zu identifizieren. Bei Beleuchtung ist die Gravur in einem Abstand von 15 Metern deutlich sichtbar. Die Gravur kann jederzeit durch den Kauf einer Ersatzschildfläche (Modell SSC-ACR-100 oder SSC-ACR-102) geändert werden. Das Festlegen der Gravur wird mithilfe der Crestron Studio®-Software erleichtert.

Einfache Installation
Die Installation des SSC ist einfach. Mit vier in das Gerät integrierten Schwenkhunden wird es durch einen 51 x 264 mm großen Ausschnitt an einer Trockenbau- oder Kacheldecke befestigt. Strom und Kommunikation werden über ein einziges USB- oder Cresnet-Kabel bereitgestellt. Im Lieferumfang ist ein 4,57 m (15 Fuß) großes Plenum-USB-Kabel enthalten, das an den unten montierten Touchscreen angeschlossen wird. Alternativ kann ein Cresnet-Kabel (separat erhältlich) zu einem Steuerungssystem in einer Entfernung von bis zu 914 Metern geführt werden. Cresnet ermöglicht die Verkettung mehrerer Flurschilder mit einem einzigen Kabel.

Hauptmerkmale
Bietet gut sichtbare Hinweise auf die Verfügbarkeit von Zimmern
Zeigt jeden freien Besprechungsraum auf einen Blick auf dem Flur
Stilvolles Deckenmontage-Design mit zweiseitiger, klarer Acrylschildfläche
Kundenspezifisch gravierbarer Raumname / -nummer oder Symbolbezeichnung
Gut sichtbar und lesbar bei 50 Fuß oder 15 Metern
Out-of-the-Box-Funktionalität bei Verwendung mit einem Touchscreen der Serien TSS-7, TSS-10, TSW-760 (-NC) oder TSW-1060 (-NC)
Leuchtet leuchtend grün oder rot, um den Status der Zimmerverfügbarkeit anzuzeigen
Benutzerdefinierte Funktionalität bei Anschluss an ein Crestron®-Steuerungssystem möglich
Unterstützt das Mischen von RGB-Farben über eine benutzerdefinierte Steuerung
Ermöglicht praktisch jede Farbbeleuchtung (außer Weiß)
Energieeffizienter 2,4 Watt Stromverbrauch
Single-Wire-USB- oder Cresnet®-Konnektivität
Montage in einer Trockenbau- oder Fliesendecke
Schwenkbares Hundemontagesystem für schnelle und einfache Installation
Plenum-Design - keine Backbox erforderlich
Projiziert 132 mm von der Decke entfernt

Lieferumfang und technische Daten

Beschilderung
Material Acryl, zweiseitig
Gravur Eine oder zwei Linien pro Seite mit demselben Text oder grafischen Symbol auf jeder Seite
Beleuchtung Edgelit RGB LED
Funktionalität Unterstützt die abwechselnde rot / grüne Anzeige des Raumverfügbarkeitsstatus bei Anschluss an einen Raumplanungs-Touchscreen über USB [1] und unterstützt die benutzerdefinierte RGB-Farbmischung bei Anschluss an ein Steuerungssystem [2].

Kommunikation
USB USB 2.0-Gerät zum Anschluss an einen Touchscreen der Serien TSS-7, TSS-10, TSW-760, TSW-760-NC, TSW-1060 oder TSW-1060-NC [1]
Cresnet Cresnet Slave-Modus [2]

Anschlüsse
CNET (1) 4-poliger abnehmbarer 3,5-mm-Anschlussblock;
Cresnet-Slave-Port [2]
USB (1) Micro-USB Typ B-Anschluss, Buchse;
USB 2.0-Geräteanschluss [1];
Plenum bewertet 4,57 m (15 Fuß) Micro-B-Stecker zu A-Stecker USB-Kabel enthalten

Kontrollen
CNET ID (1) Drucktaste (hinter der Blende) für Cresnet TSID (Touch-Settable ID)

Leistung
USB 2,4 Watt bei 5 Volt USB-Leistung [1]
Cresnet-Stromverbrauch 2,4 Watt bei 24 Volt Gleichstrom

Umwelt
Temperatur 5 bis 45 ° C (41 bis 113 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 8 BTU / h

Konstruktion
Zusammensetzung Metallhalterung mit austauschbarer Acrylschildfläche und magnetisch gehaltener weißer Kunststofflünette
Montage Unterputz-Deckenhalterung mit 4 integrierten schwenkbaren Hunden;
51 x 264 mm (2,0 x 10,4 Zoll) empfohlener Ausschnitt;
39 mm Mindestmontagetiefe über USB;
64 mm Mindestmontagetiefe mit Cresnet;
8 mm Mindestoberflächendicke;
20 mm maximale Oberflächendicke

Maße
Höhe 169 mm
Breite 72 mm
Tiefe 282 mm (11,11 Zoll)
Projiziert 132 mm unter der Deckenfläche

Gewicht
680 g (1,5 lb)

Beachtung
UL-gelistet für digitale Geräte der Klasse B der USA und Kanadas, ICs, FCC Part 15
