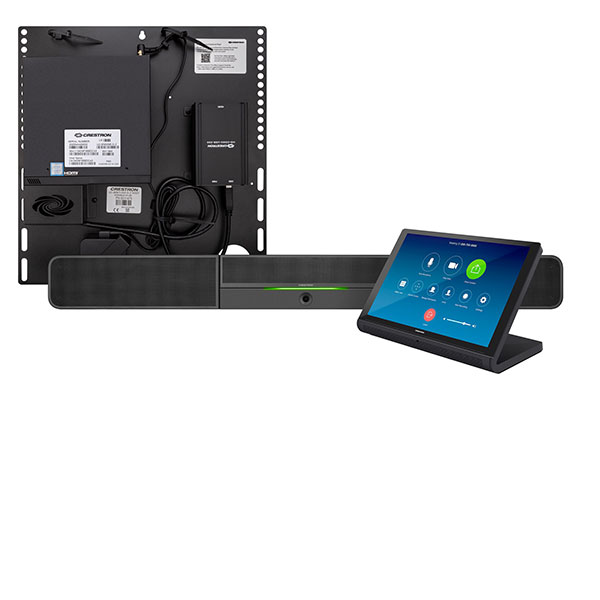

Crestron UC-B30-Z

Crestron Flex Videokonferenzsystem für kleine Räume zur Wandmontage für Zoom-Rooms®-Räume

Das Crestron Flex UC-B30-T-System bietet eine Videokonferenzraumlösung zur Verwendung mit der intelligenten Kommunikationsplattform Zoom-Rooms Rooms. Es unterstützt ein einzelnes Video-Display und verfügt über einen 10,1-Zoll-Touchscreen (TS-1070-B-S), eine UC-Halterungsbaugruppe (UC-BRKT-200-ST-ASSY) und eine intelligente Soundbar und Kamera für UC-Videokonferenzen von Crestron UC (UC) ‑SB1 - CAM - FLEX).

Crestron Videokonferenz-Lösung für kleine Besprechungsräume und Zoom-Rooms®

Produktübersicht

Das Crestron Flex UC-B30-T-System bietet eine Videokonferenzraumlösung zur Verwendung mit der intelligenten Kommunikationsplattform Microsoft Teams Rooms. Es unterstützt ein einzelnes Video-Display und verfügt über einen 10,1-Zoll-Touchscreen (TS-1070-B-S), eine UC-Halterungsbaugruppe (UC-BRKT-200-ST-ASSY) und eine intelligente Soundbar und Kamera für UC-Videokonferenzen von Crestron UC (UC) ‑SB1 - CAM - FLEX).

Native Zoom-Rooms® Rooms-Erfahrung
Das UC-B30-T-System bietet die gesamte UC-Erfahrung von Zoom-Rooms für jeden Meeting-Bereich in einem Unternehmen oder einer KMU-Einrichtung.

Intuitive Benutzeroberfläche
Der Crestron® Tabletop-Touchscreen (TS-1070-B-S) verfügt über ein großes kapazitives 10,7-Zoll-Touchscreen-Display (257 mm) und bietet eine hervorragende Konferenzsteuerung in Besprechungsräumen, Gruppenräumen und Executive Offices. Der Touchscreen bietet auch eine optionale Steuerung der Raumbeleuchtung, der Jalousien, Thermostate und anderer Geräte.2

Vereinfachte Bereitstellung
Die UC-Halterungsbaugruppe (UC-BRKT-200-S-T-ASSY) bietet vormontierte Komponenten auf einer montagefertigen Halterung, um die Installation zu vereinfachen. Die Baugruppe kann an einer Wand montiert oder an der Rückseite des Anzeigegeräts angebracht werden. Die direkte Verbindungsmethode von Crestron vereinfacht die Installation mit einer einzigen Verbindung vom Touchscreen zur UC-Halterungsbaugruppe weiter.

Hochauflösende Videokonferenzen mit beeindruckendem Audio
Hochwertige Lautsprecher, Mikrofon und digitale Signalverarbeitung bieten eine außergewöhnliche Vollduplex-Freisprechleistung über die Crestron UC-Videokonferenz-Soundbar und -Kamera (UC-SB1-CAM-FLEX). Die eingebaute Konferenzkamera erfasst den Raum in HD 1080p-Videoauflösung und mit einem extrem breiten Sichtfeld von 150 ° Diagonale.

Integration des Crestron-Steuerungssystems
Der UC-B30-T kann in ein Crestron-Steuerungssystem integriert werden, um die Touchscreen-Steuerung von Raumbeleuchtung, motorisierten Fensterläden, Klimatisierung, AV und anderen Annehmlichkeiten zu ermöglichen.

Sicherheit für Unternehmen
Crestron Flex ist eine Unternehmenslösung, die in Zusammenarbeit mit Microsoft® entwickelt wurde, um sich nahtlos in alle Microsoft Teams Rooms oder Skype® for Business-Softwarebereitstellungen zu integrieren. Crestron Flex ist ideal für den Masseneinsatz in Unternehmen, Universitäten, medizinischen, militärischen oder staatlichen Einrichtungen jeder Größe ausgestattet.

Einfache Bereitstellung und Geräteverwaltung
Der XiO Cloud-Dienst ist ein IoT-Cloud-basierter Bereitstellungsdienst, mit dem Installateure und IT-Manager problemlos Tausende von Geräten bereitstellen und verwalten können. Der XiO Cloud-Dienst ermöglicht Systemwarnungen, Netzwerkverwaltung und -bereitstellung sowie das Pairing eines Steuergeräts mit der UC Engine des Systems. Systemupdates werden durch Windows®-Softwareupdates gesteuert.

Besuchen Sie www.crestron.com/xiocloud für weitere Informationen.

Dual Control Option
Ein Touchscreen der TS-Serie, TSS-Serie oder TSW-Serie5 7 Zoll oder 10,1 Zoll kann der Lösung als zusätzlicher Kontrollpunkt für die Microsoft Teams Rooms-Umgebung hinzugefügt werden.2,3

Bereitstellungsressourcen
Sehen Sie sich die Crestron Flex-Checkliste vor der Bereitstellung an, um Ihre Crestron Flex-Installation zu planen.

Hauptmerkmale
Videokonferenzlösung für den Front-of-Room für eine Zoom-Rooms® Rooms-Umgebung
Die nativeZoom-Rooms-Touchscreen-Benutzeroberfläche bietet eine konsistente Benutzererfahrung mit einfacher Bedienung und One-Touch-Besprechungsbeiträgen
Das komplette Kit enthält einen 10,1-Zoll-Touchscreen, eine Crestron® Smart Soundbar und Kamera, eine UC-Halterung und einen PoE-Injektor - fügen Sie einfach ein Display hinzu und montieren Sie es
Einfach anzugeben und zu installieren - kein benutzerdefiniertes Design, keine Programmierung oder Softwareinstallation erforderlich
Optionale Integration in Crestron®-Steuerungssysteme
Direkte Verbindungsoption zwischen UC Engine und Touchscreen für einfache Installation und Konfiguration
Netzwerkverwaltung und -bereitstellung, Systemwarnungen und das Koppeln des Touchscreens mit der UC Engine des Systems über den XiO Cloud®-Dienst
Sicherheit auf Unternehmensebene - Verbindet und kommuniziert sicher über jedes Unternehmens- oder SMB-Netzwerk
Unterstützt eine einzelne Videoanzeige
Das Display muss die Funktionen "Wake on Sync" und "Sleep on No Sync" unterstützen. Konsultieren Sie die Spezifikationen des Displayherstellers oder die internen Einstellungen des jeweiligen Displays.
Für die Raumsteuerung (Beleuchtung, Jalousien, Thermostate usw.) müssen zusätzliche Geräte und Inbetriebnahmen von einem von Crestron autorisierten Integrator und / oder Programmierer bereitgestellt werden. Zusätzliche Kosten können anfallen.
Es darf nur ein Steuergerät über eine Direktverbindungsmethode angeschlossen werden.
Der XiO Cloud-Dienst ist ein raumbasierter Abonnementdienst, der separat erhältlich ist.
Wählen Sie einen Touchscreen der TS-Serie oder TSW-Serie für die Unterstützung der benutzerdefinierten Benutzeroberfläche.
Der Mikrofonaufnahmebereich kann in Räumen mit stark reflektierender Infrastruktur (z. B. Glaswänden, Metallmöbeln, offenen Decken usw.) oder überdurchschnittlichen Umgebungsgeräuschen variieren.

Lieferumfang und technische Daten

Enthaltene Komponenten
TS-1070-B-S 257 mm Tisch-Touchscreen, schwarz
UC-BRKT-200-S-Z-ASSY UC-Halterungsbaugruppe für Zoom-Raumsysteme, bestehend aus:
UC-ENGINE-S-Z: Video zur UC-Engine für Zoomräume
HD-CONV-USB-200: HDMI® zu USB 3.0-Konverter für die Aufnahme von Inhalten
Montageteile
UC-SB1-CAM-FLEX UC-Videokonferenz Smart Soundbar und Kamera
CBL-CAT5E-7 Ethernet-LAN-Kabel für UC Engine, RJ45-zu-RJ45, schwarz, 7 Fuß (2,1 m)
CBL-HD-6 HDMI-Schnittstellenkabel, 1,8 m
CBL-HD-20 HDMI-Schnittstellenkabel, 6,1 m
PWE-4803RU PoE-Injektor
EDID Passthrough HDMI weiblich-männlich

Tisch-Touchscreen
Touchscreen 257 mm (10,1 Zoll) kapazitives Multitouch-TFT-Aktivmatrix-Farb-LCD mit Diagonale, 1920 x 1200 Pixel
UI Zoom Rooms UI plus optionale Crestron Smart Graphics® Raumsteuerung UI2
Ethernet 100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), IEEE 802.1X, SNMP, IPv4 oder IPv6, Active Directory®-Dienstauthentifizierung, HTTPS-Webbrowser-Setup, XiO Cloud®-Client, IEEE 802.3at-kompatibel
Power over Ethernet IEEE 802.3at Typ 2-kompatibles PoE + PD (Powered Device);
Normalerweise werden 15 W von einer 802.3at-PSE vom Typ 2 mit erweiterter LLDP-Energieverwaltung angefordert.
Bei aktivierter Raumplanung und aktiviertem USB werden 18 W von einer 802.3at Typ 2-PSE mit LLDP angefordert.
Fordert 30 W (PoE + Klasse 4) von einer 802.3at Typ 2-PSE ohne LLDP an;
Fordert 15,4 W (PoE-Klasse 0) von einer 802.3af-PSE (oder 802.3at-Typ-1-PSE) an
PoE-Injektor Ein PoE-Injektor dient zur Stromversorgung des Touchscreens, wenn kein Netzwerk-PoE verfügbar ist
Konstruktion Kunststoff, glattes schwarzes Finish, randloses Glas mit schwarzer Einfassung

Abmessungen
Höhe: 134 mm (5,29 Zoll)
Breite: 9,63 Zoll (245 mm)
Tiefe: 4,67 Zoll (119 mm)
Gewicht 1105

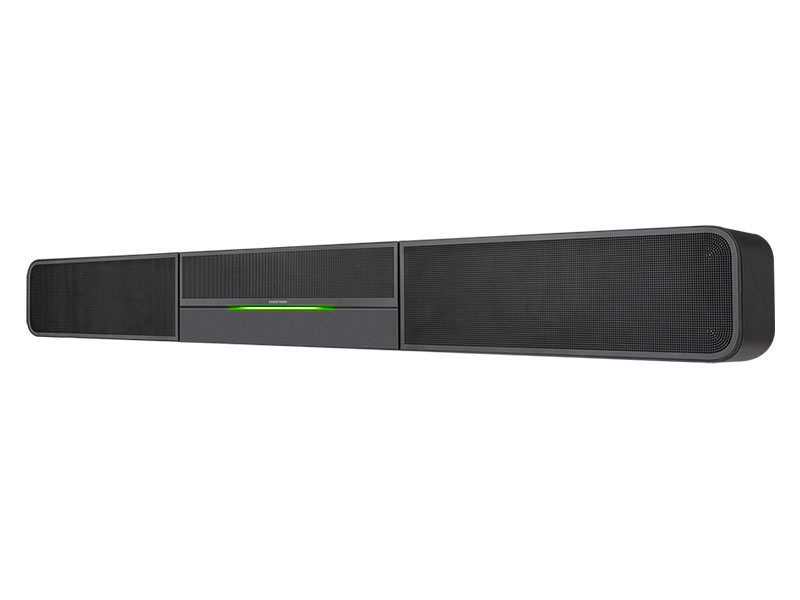

Intelligente Soundbar und Kamera
Lautsprecher Stereo 2-Wege, 20 W pro Kanal;
76 mm Tieftöner;
3 x 4-3 / 8 Zoll (76 x 112 mm) passive Strahler;
25-mm-Kalottenhochtöner;
Frequenzgang von 80 Hz bis 20 kHz (± 3 dB);
91 dB SPL bei 1 m Ausgangspegel (beide Kanäle werden mit voller Leistung betrieben)
Mikrofon Lineares adaptives Strahlfeld-Mikrofonarray mit vier Feldern und Fernfeld;
4,6 m Aufnahmereichweite, 4 horizontaler Aufnahmewinkel von 180 °;
Frequenzgang von 20 Hz bis 8 kHz
Audio DSP Akustische Echokompensation, Nachhall, automatische Verstärkungsregelung, dynamische Rauschunterdrückung, adaptive Strahlformung, Lautsprecherlautstärkeregelung, Lautsprecher-EQ und Begrenzung (fest);
Vollduplex IEEE 1329 Typ 1-konform
Kameraoptik 12-Megapixel-1 / 2,3-CMOS-Sensor, asphärische Ultra-Weitwinkel-Glaslinse mit sechs Elementen, Blende 1: 2,8
Sichtfeld der Kamera 150º Diagonale, 120º Horizontale, 90º Vertikale
Autozoom Genius Framing Automatischer verlustfreier Digitalzoom umrahmt intelligent Personen im Raum
Rauschunterdrückung der Kamera 3D-Rauschunterdrückung, vorspannungskompensierende räumlich-zeitliche Filterung, großflächige Chroma-Filterung, Flimmerbeseitigung
Kameraskalierung Echtzeitskalierung, Entwarping und perspektivische Korrektur
Kameraauflösung HD 1080p @ 30 fps
Analoger Audioeingang 2-Kanal-Stereo über 3,5-mm-TRS-Mini-Telefonbuchse, fester Pegel (umgeht DSP), maximal 1 Veff pro Kanal für vollen Nennausgang, für die Verstärkung einer externen Audioquelle im Raum
Analoger Audioausgang 2-Kanal-Stereo über 3,5-mm-TRS-Mini-Telefonbuchse, fester Pegel, maximal 1 Veff, speist verstärkten Audioinhalt in ein unterstützendes Hörsystem ein
Statusleiste Mehrsegmentige RGBY-LED, Nullpunkt, gegenseitig divergierender linearer Balkendiagramm
Hauptstrom 24 VDC über externes 100-240 VAC, 50/60 Hz Netzteil, Modell PW-2420RU (im Lieferumfang enthalten)
Gehäuse Leicht strukturiertes schwarzes Rotguss-Finish, Kunststoffgehäuse, perforierte Edelstahlgitter, hintere Abdeckung aus Aluminiumdruckguss, integrierte Stahlklapphalterung
Montage Freistehende oder Oberflächenwandhalterung in Ohr- / Gesichtshöhe (Klebefüße inklusive, Montagehalterung angebracht)

Abmessungen
Höhe: 116 mm (4,57 Zoll), 118 mm (4,64 Zoll) mit Füßen
Breite: 1107 mm (43,60 Zoll)
Tiefe: 99 mm
Gewicht 6,2 kg

UC-Halterung
Mini-PC Intel Core®-Prozessor mit Windows® 10 IOT Edition-Betriebssystem
UC Client Zoom Rooms-Software
Management Client XiO Cloud-Dienst
Inhalt HDMI-Eingang über HDMI-zu-USB 3.0-Konverter aufnehmen (Modell HD-CONV-USB-200)
Display-Ausgabe Unterstützung für einzelne Displays
Anzeigeausgangsauflösung 1080p
Leistung 65 W über externen 100-240 VAC, 50/60 Hz Adapter (im Lieferumfang enthalten)
Konstruktion Metallhalterung, schwarz, vormontiert mit UC-ENGINE-S-Z und HD-CONV-USB-200
Montage Oberflächenwandhalterung hinter dem Anzeigegerät oder Befestigung an der Rückseite des Anzeigegeräts über die Schrauben, mit denen das Display an einer VESA®-kompatiblen Displayhalterung befestigt ist;
Die Halterung enthält Befestigungslöcher an beiden Seitenkanten, die vertikal 100, 200 und 300 mm voneinander entfernt sind, um die Befestigung an beiden Seiten der Display-Montageplatte zu ermöglichen

Abmessungen
Höhe: 381 mm
Breite: 368 mm (14,50 Zoll)
Tiefe: 44 mm (1,72 Zoll)
Gewicht 3 kg
