Crestron TSW-770-MSMK-B-S

Multisurface Mount Kit für die TSW-770-Serie, schwarz glatt

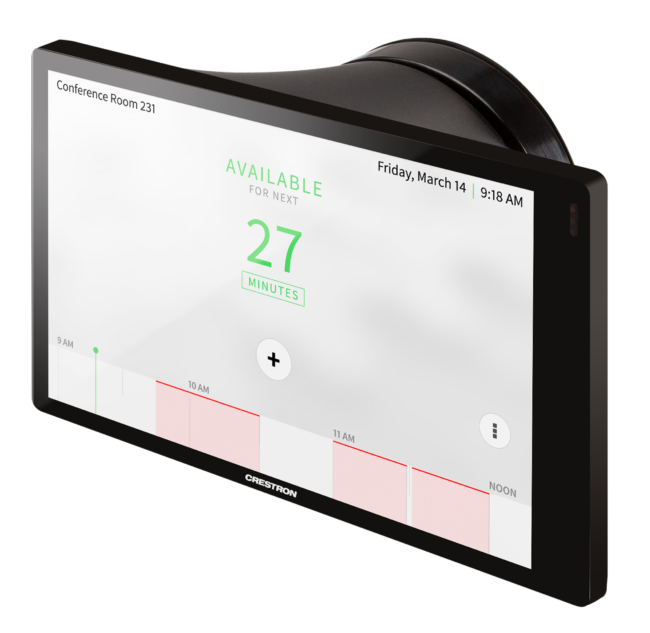

Ermöglicht die bündige Montage eines Touchscreens der Serien TSW-770 oder TSS-770 an einer Glaswand oder einer anderen glatten, flachen Oberfläche. Ideal für die Montage am Eingang eines Besprechungsraums für Raumplanungsanwendungen.

Multisurface Mount Kit für die TSW-770-Serie

Produktübersicht

Das TSW-770-MSMK-Kit für die Mehrflächenmontage bietet eine vielseitige Lösung für die Oberflächenmontage für einen Touchscreen der Serien TSW-770 oder TSS-770. Mit dem Multi-Surface-Mount-Kit kann der Touchscreen direkt auf Glas, Granit, Marmor, Holzvertäfelungen, Putz, glattem Mauerwerk oder praktisch jeder anderen ebenen Fläche montiert werden. Der TSW-770-MSMK eignet sich ideal für die Montage am Eingang eines Besprechungsraums für Raumplanungsanwendungen und ist mit der Lichtleiste TSW-770-LB kompatibel, um eine klare Anzeige des Raumverfügbarkeitsstatus zu erhalten.

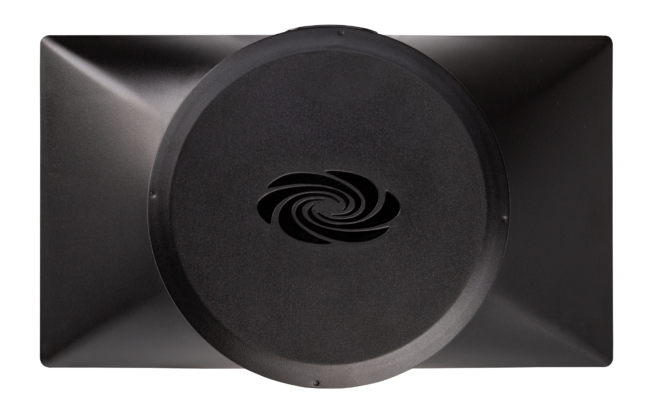

Der TSW-770-MSMK lässt sich mit dem mitgelieferten Peel-and-Stick-Klebegehäuse hinten sicher und ohne Schrauben auf einer ebenen, glatten Oberfläche befestigen. Für ein fertiges Erscheinungsbild bei Montage an einer transparenten Glaswand ist eine selbstklebende Kunststoffkappe vorgesehen, die einfach an der gegenüberliegenden Seite des Glases hinter dem Gerät angebracht wird. Für das MSMK und die Kunststoffkappe werden Vorlagen bereitgestellt, um sicherzustellen, dass beide eben und richtig mit der Oberfläche ausgerichtet sind.

Der TSW-770-MSMK wird mit einer selbstklebenden Kunststofflaufbahn für glatte Oberflächen geliefert, die Kabel verbirgt, die vom Boden, der Decke oder einer angrenzenden Wand, Säule oder einem Pfosten zum Touchscreen führen. Die Laufbahn ist lackierbar und besteht aus drei 0,91 m langen Abschnitten sowie einer Auswahl an Bögen und Kupplungen.

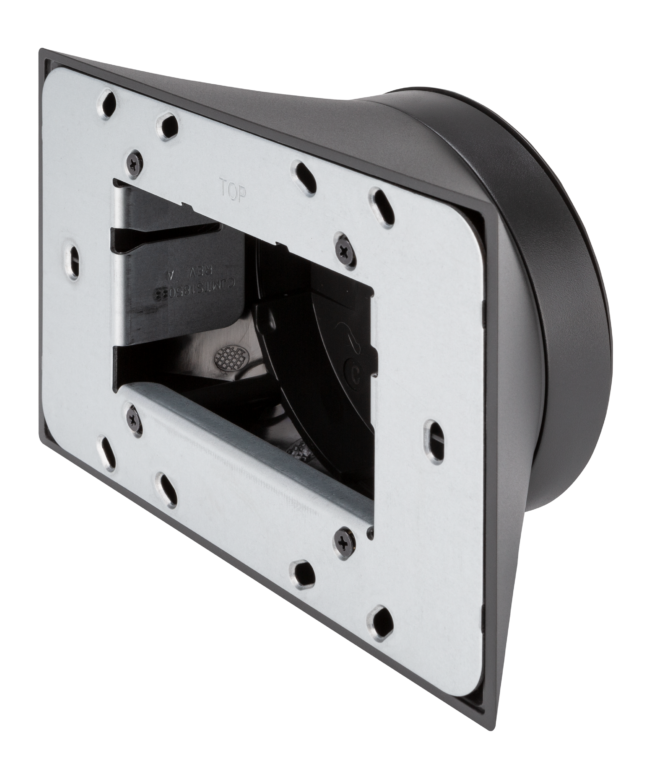

Das hintere Gehäuse des TSW-770-MSMK verfügt über vier Aussparungslöcher (oben, unten und an den Seiten des Gehäuses), über die verdeckte Kabel mithilfe der mitgelieferten Laufbahn mit Kleberücken zum Touchscreen geführt werden können. Eine Kunststoffabdeckung mit einer Öffnung für die Laufbahn ist am hinteren Gehäuse angebracht, um nicht verwendete Ausschnitte zu verbergen.

Hauptmerkmale
Ermöglicht die Unterputzmontage eines Touchscreens der Serien TSW-770 oder TSS-770 auf praktisch jeder ebenen, glatten Oberfläche
Ideal für die Montage am Eingang eines Besprechungsraums für Raumplanungsanwendungen
Unterstützt die Montage von Glasoberflächen und Trennwänden
Kompatibel mit der Lichtleiste TSW-770-LB zur eindeutigen Anzeige des Status der Raumverfügbarkeit
Sichere, schraubenlose Installation mit dem rückseitigen Peel-and-Stick-Klebegehäuse
Bietet eine Auswahl an Laufbahnen, um die Verkabelung zu verbergen
Enthält eine drehbare Kunststoffabdeckung zum Verbergen nicht verwendeter Ausschnitte
Erhältlich in glattem Schwarz oder Weiß

Lieferumfang und technische Daten

Konstruktion
Gehäuse Kunststoff, schwarz oder weiß
Oberflächenmontage Peel-and-Stick-Klebemontage auf Glas oder einer anderen flachen, glatten Oberfläche
Raceway Kunststoff-Laufbahn mit Peel-and-Stick-Klebebefestigung, weiß (lackierbar), 19,6 mm B x 11,7 mm T-Profil (0,77 Zoll B x 0,46 Zoll T); umfasst (3) 0,91 m (3 Fuß) gerade Abschnitte, (2) gerade Kupplungen, (2) flache 90 ° -Bögen, (1) Innenbogen und (1) Außenbogen

Maße
Ohne Touchscreen Höhe: 100 mm
Breite: 152 mm (5,97 Zoll)
Tiefe: 51 mm
Bei installiertem Touchscreen Höhe: 106 mm
Breite: 173 mm (6,80 Zoll)
Tiefe: 65 mm

Gewicht
102 g (3,6 oz) ohne Touchscreen, Lichtleiste oder LaufbahnKlicken Sie hier, um nach Produktzertifikaten zu suchen.
