Crestron TSW-770/1070-MUMK-B

Pfostenhalterungssatz für die Serien TSW-770 und TSW-1070, schwarz

Ermöglicht die Montage eines Touchscreens der Serien TSW-770, TSW-1070, TSS-770 oder TSS-1070 am Pfosten einer Glasinnenwand, eines Fensters oder einer Trennwand. Ideal für die Montage am Eingang eines Besprechungsraums für Raumplanungsanwendungen.

Pfostenhalterungssatz für die Serien TSW-770 und TSW-1070

Produktübersicht

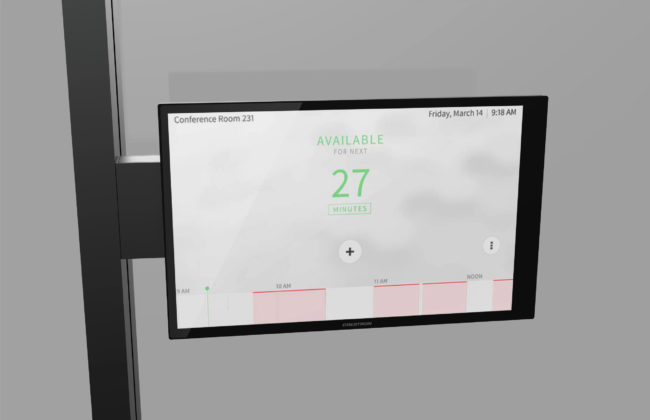

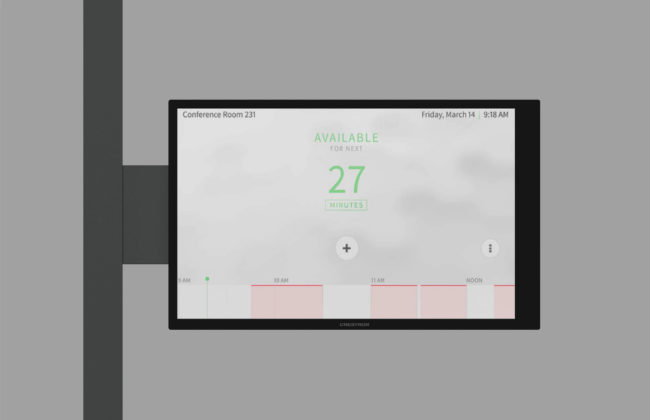

Mit dem TSW-770/1070-MUMK kann ein Touchscreen der Serie TSW-770, TSW-1070, TSS-770 oder TSS-1070 an den Pfosten einer Glasinnenwand, eines Fensters oder einer Trennwand angebracht werden. Der TSW-770/1070-MUMK montiert einen kompatiblen Touchscreen links oder rechts von einem hohlen vertikalen Metallpfosten. Im Lieferumfang sind zwei Montagehalterungen enthalten, mit denen der TSW-770/1070-MUMK in einer von zwei Konfigurationen (Seitenmontage oder Frontmontage) installiert werden kann. Die Verkabelung zum Touchscreen erfolgt innerhalb des Pfostens, um ein sauberes, fertiges Erscheinungsbild zu erzielen.

Der TSW-770/1070-MUMK eignet sich ideal für die Montage am Eingang eines Besprechungsraums für Raumplanungsanwendungen und ist mit den Lichtbalken TSW-770-LB und TSW-1070-LB kompatibel, um eine klare Anzeige des Zimmerverfügbarkeitsstatus.

Hauptmerkmale
Ermöglicht die Montage eines Touchscreens der Serien TSW-770, TSW-1070, TSS-770 oder TSS-1070 am Pfosten einer inneren Glaswand, eines Fensters oder einer Trennwand
Ideal für die Montage am Eingang eines Besprechungsraums für Raumplanungsanwendungen
Wird entweder in Seiten- oder Frontmontagekonfiguration installiert
Die Verkabelung wird innerhalb des Pfostens verlegt, um ein fertiges Erscheinungsbild zu erzielen
Kompatibel mit den Lichtbalken TSW-770-LB und TSW-1070-LB für eine klare Anzeige des Status der Raumverfügbarkeit
Erhältlich in schwarz oder weiß

Lieferumfang und technische Daten

Konstruktion
Gehäuse Aluminium, Stahl

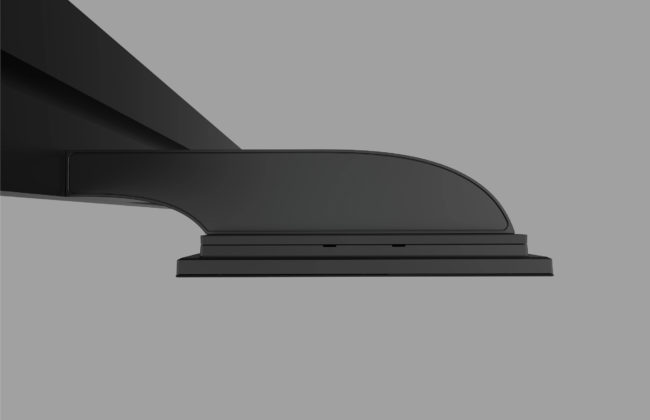

Montage Wird an der Innenfläche eines hohlen Metallpfostens in Seiten- oder Frontmontagekonfiguration befestigt

Maße
Ohne Touchscreen Höhe: 64 mm
Breite: 228 mm (8,97 Zoll)
Tiefe: 43 mm
Mit installiertem Touchscreen der Serien TSW-770 oder TSS-770 Höhe: 106 mm
Breite: 236 mm (9,30 Zoll)
Tiefe: 62 mm
Mit installiertem Touchscreen der Serien TSW-1070 oder TSS-1070 Höhe: 149 mm
Breite: 270 mm (10,63 Zoll)
Tiefe: 62 mm
