Crestron TSW-1070-LB-W-S Raumverfügbarkeitslichtleiste für TSW-1070

Raumverfügbarkeitslichtleiste für die TSW-1070-Serie, weiß glatt

Die Crestron TSW-1070-LB-W-S in weiß wird an einem Touchscreen der Serien TSW-1070 oder TSS-1070 außerhalb eines Besprechungsraums angebracht, um eine visuelle 180 ° -Anzeige der Verfügbarkeit des Raums anzuzeigen. Leuchtet grün, wenn der Raum verfügbar ist, und rot, wenn reserviert, mit Optionen zum benutzerdefinierten Mischen und Programmieren von Farben.

Raumverfügbarkeitslichtleiste für die TSW-1070-Serie in weiß

Produktübersicht

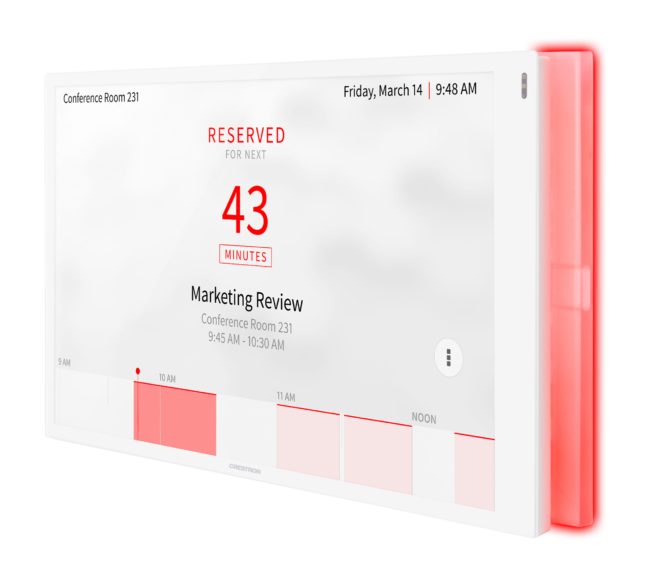

Der Crestron® TSW-1070-LB ist ein Lichtbalken für die Raumverfügbarkeit, der für die Verwendung mit Touchscreens der Serien TSW-1070 oder TSS-1070 entwickelt wurde. Der TSW-1070-LB bietet eine visuelle 180 ° -Anzeige der Verfügbarkeit eines Raums als Teil einer vollständigen Enterprise-Raumplanungslösung. Der TSW-1070-LB kann problemlos an der Rückseite des Touchscreens angebracht werden und leuchtet hellgrün oder rot, um den Status der Raumverfügbarkeit anzuzeigen. Er bietet Optionen für die benutzerdefinierte Farbmischung und -programmierung. Der TSW-1070-LB zeichnet sich durch ein klares, stilvolles Erscheinungsbild und eine lebendige Farbbeleuchtung aus, die jede Büroumgebung eines Unternehmens ergänzen, und ist bei einem Stromverbrauch von weniger als 2 W energieeffizient.

Status der Zimmerverfügbarkeit

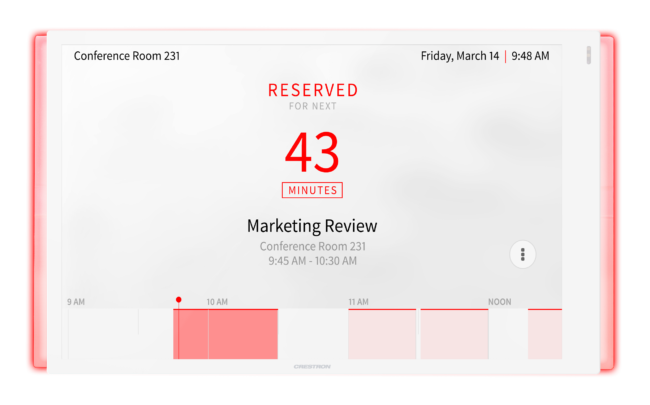

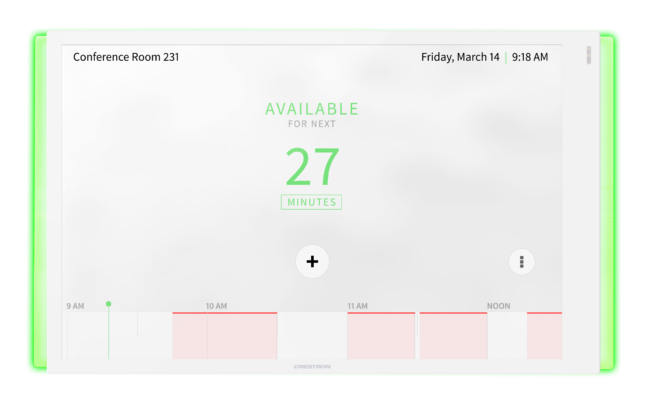

Für Raumplanungsanwendungen wird der TSW-1070-LB einfach über USB mit dem Touchscreen verbunden und erfordert keine spezielle Programmierung oder Konfiguration.1 Die Beleuchtungsfarbe wird von der Raumplanungsanwendung gesteuert, die auf dem Touchscreen ausgeführt und mit dem Crestron synchronisiert wird Fusion®-Software oder eine andere Raumplanungsanwendung. Der TSW-1070-LB leuchtet grün, wenn der Raum verfügbar ist, und rot, wenn der Raum belegt ist. Es kann auch blinken, um eine von Crestron Fusion gesendete Notfallnachricht anzuzeigen.

Benutzerdefinierte RGB-Farbmischung
Für kundenspezifische Anwendungen kann der TSW-1070-LB so konfiguriert werden, dass er in nahezu jeder gewünschten Farbe leuchtet. Der TSW-1070-LB verfügt über dreifarbige RGB-LEDs, die ein vollständiges Farbspektrum ermöglichen, indem die roten, grünen und blauen Elemente in Schritten von 1% gemischt werden. Das benutzerdefinierte Mischen von RGB-Farben erfolgt entweder direkt über den Touchscreen oder über die Programmierung eines benutzerdefinierten Steuerungssystems. Ein an den Touchscreen angeschlossenes Crestron-Steuerungssystem kann so programmiert werden, dass es verschiedene Funktionen unterstützt, sodass die Farben nach Bedarf wechseln, ein- und ausgeblendet oder ein- und ausgeschaltet werden können.

Vielseitige Montagemöglichkeiten
Der TSW-1070-LB ist mit verschiedenen Montagelösungen der TSW-70-Serie kompatibel, um Installationen zu unterstützen, die für Touchscreens mit Raumplanung üblich sind, einschließlich der universellen Montagehalterung TSW-70-UMB, des TSW-1070-MSMK-Kits für die Mehrflächenmontage und des TSW ‑770 / 1070 - MUMK Pfostenhalterungssatz.

Hauptmerkmale
Bietet eine visuelle 180 ° -Anzeige der Verfügbarkeit eines Besprechungsraums für Touchscreens der Serien TSW-1070 oder TSS-1070
Verfügt über ein stilvolles Erscheinungsbild, das die Büroumgebung von Unternehmen ergänzt
Leuchtet hellgrün oder rot, um den Raumstatus deutlich anzuzeigen
Unterstützt das Mischen von RGB-Farben, um nahezu jede Farbbeleuchtung zu ermöglichen
Energieeffizient bei weniger als 2 W Stromverbrauch
Kann problemlos an der Rückseite des Touchscreens angebracht werden
Single-Wire-USB-Konnektivität
Kompatibel mit verschiedenen Zubehörteilen für die Wand-, Mehrflächen- und Pfostenmontage
Erhältlich in glattem Schwarz oder Weiß

Lieferumfang und technische Daten

Indikator
Beleuchtung RGB LED
Funktionalität Unterstützt die abwechselnde rot / grüne Anzeige des Raumverfügbarkeitsstatus für die Raumplanung.
Unterstützt das Mischen von RGB-Farben über die Touchscreen-Konfiguration oder die Programmierung eines benutzerdefinierten Steuerungssystems2

Kommunikation
USB USB 2.0-Gerät zum Anschluss an einen Touchscreen der Serien TSW-1070 oder TSS-1070

Anschlüsse
USB (1) Anschlusskabel mit USB-Stecker Typ A, Stecker;
USB 2.0-Geräteanschluss1;
Verbindung zum USB-Host-Anschluss des Touchscreens
Flex Circuit Slot Befestigt das Lichtleistenfeld am Steuermodul

Konstruktion
Zusammensetzung Zweiteilige Baugruppe bestehend aus einem Steuermodul und einer lichtstreuenden Kunststoff-Lichtleiste
Montage Das Steuermodul wird an der Rückseite des Touchscreens mit Schrauben und Sandwichelementen zwischen dem Touchscreen und der Montagefläche befestigt. Unterstützte Schaltkästen der Serie 1070, Kits für die Mehrflächenmontage und Pfostenmontage-Kits

Maße
Höhe 148 mm
Breite 259 mm (10,18 Zoll)
Tiefe 58 mm
Die angegebenen Abmessungen gelten für die gesamte Baugruppe aus Touchscreen und Lichtleiste. ragt 21 mm aus der Montagefläche heraus

Beachtung
Regulierungsmodell: M201929001;
CE, IC, FCC Teil 15 Digitales Gerät der Klasse B.

Datenblatt als PDF zum Download
