Kabelmanagementsystem Crestron FT2-700-MECH-B

Crestron FT2-700-MECH-B

Kabelmanagementsystem der FlipTop ™ FT2-Serie, Größe 700, mechanisch, schwarz

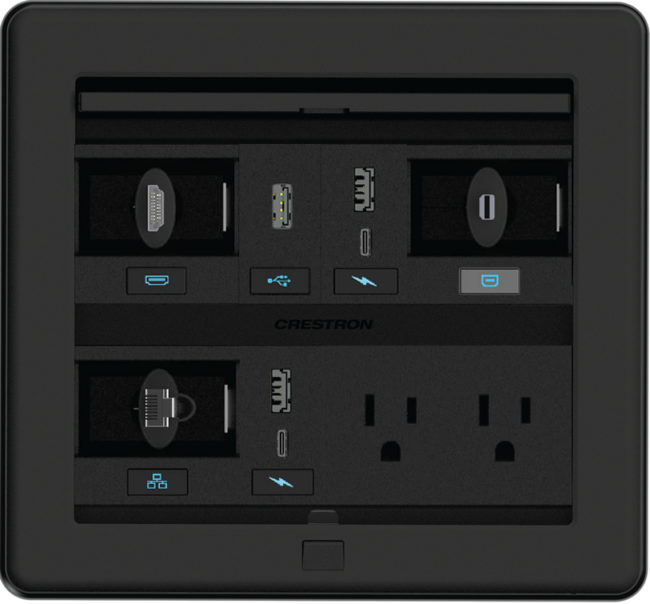

Das Kabelmanagementsystem Crestron FT2-700-Mech-B in schwarzer Gehäusefarbe bietet eine einfache modulare Tischkonnektivitätslösung für Konferenztische und Präsentationspulte. Hoch konfigurierbar mit Drop-In-Modulen. Von hinten beleuchtete Symbolsymbole leuchten auf, um Verbindungstypen in einem abgedunkelten Raum zu identifizieren.

Bietet zwölf Modulsteckplätze, die in zwei Sechserreihen angeordnet sind. Akzeptiert eine Auswahl an Durchgangskabeln, One-Touch-Kabelaufrollern, Schwerkraftkabelaufrollern, aktiven Anschlussplatten, Keystone-Anschlussplatten, USB-Schnellladegeräten und internationalen Wechselstromsteckdosen.

Produktübersicht

Die Kabelmanagementsysteme Crestron® FT2‑700 - MECH und FT2‑700 - MECH - PTL FlipTop ™ werden in einem Tisch oder einer anderen horizontalen Oberfläche installiert, um eine modulare Konnektivität zu gewährleisten. Die FT2‑700 - MECH-Serie verfügt über einen One-Touch-Deckel, der sich vollständig zurückziehen lässt und per Knopfdruck verschwindet. Wenn der Deckel eingefahren ist, sind 12 Modulschlitze in zwei Sechserreihen angeordnet. Das flexible modulare Design kann auch mit einer Auswahl an Crestron-Zubehör angepasst werden. Weitere Informationen zum Zubehör finden Sie unter www.crestron.com/Crestron‑FlipTops. Starten Sie das FlipTop-Konfigurationstool, um Ihr FlipTop zu konfigurieren.

Alle Anschlüsse befinden sich auf der Oberseite, sind gut sichtbar und leicht zugänglich. Eine Auswahl modularer Komponenten ermöglicht eine benutzerdefinierte Konfiguration und eine schnelle Installation. Präzise Passform und Verarbeitung bieten Funktionalität und ein sauberes Erscheinungsbild mit bearbeiteten Metalloberflächen, die wahlweise in Schwarz oder Legierung ausgeführt sind.

Durchgangsdeckel
Die FT2‑700 - MECH - PTL verwendet einen Durchgangsdeckel, mit dem die Kabel bei geschlossenem Deckel vollständig ausgezogen werden können.

Schnelle und einfache Tischinstallation
Durchdachte Installationsfunktionen und Zubehör sparen Zeit und Mühe. Die Montage des FlipTop ist so einfach wie das Schneiden des Lochs, das Platzieren des Geräts und das Drehen von vier Schrauben, um die schwenkbaren Hunde zu aktivieren, mit denen das FlipTop befestigt ist. Installieren Sie dann die Drop-In-Module und fügen Sie Zubehör unter dem Tisch hinzu. Um die Installation abzuschließen, rastet die obere Abdeckblende magnetisch ein.

Der FT2‑700 - MECH bietet ein perfektes Upgrade für ältere Crestron FlipTop-Systeme und ähnliche Produkte von Drittanbietern. Mit den einfach zu installierenden FT2A-SPCR-MNT-10-Montageabstandshaltern (separat erhältlich) ersetzt der FT2-700-MECH problemlos ein FlipTop oder Extron®-Kabel Cubby® 700-Kabelzugangsgehäuse der Crestron FT-600-Serie ohne zusätzlichen Schnitt erforderlich. Eine Montagefläche von bis zu 44 mm Dicke ist zulässig.

Siehe auch die FlipTop-Systeme der FT2‑700 - ELEC-Serie für alternative Modelle der FT2 FlipTop-Serie mit erweiterten Funktionen, einschließlich One-Touch-Kabelaufrollern, aktiven Anschlussplatten, USB-Aufladung und Symbolen mit Hintergrundbeleuchtung.

Modulares Design
Der FT2‑700 - MECH bietet eine anpassbare Konnektivitätslösung mit einfach zu installierendem Zubehör wie herausziehbaren Kabeln, Unterputzsteckern und Wechselstromsteckdosen. Die endgültige Installation bietet eine glatte, zusammenhängende Oberfläche ohne sichtbare Lücken oder Schrauben, und die Module können jederzeit neu angeordnet werden.

Module und Zubehör
HINWEIS: Alle Module und Zubehörteile sind separat erhältlich und nicht im FT2‑700 - MECH enthalten.

Durchgangskabel und Kabeldurchgangsplatten: Die Durchgangskabel und -platten arbeiten zusammen, um eine einfache Kabelverwaltungslösung anzubieten. Jedes Durchgangskabel wird in der FlipTop-Baugruppe mithilfe eines Kabeldurchgangsplattenmoduls installiert, mit dem das Kabel zur Verwendung reibungslos herausgezogen und dann wieder in das FlipTop fallen gelassen werden kann. Weitere Informationen finden Sie auf den Produktseiten FT2A-CBL-PT und FT2A-PLT-PT-10.

Schwerkraftkabelaufroller: Schwerkraftkabelaufroller verwenden einen präzisen, schwerkraftunterstützten Ketten- und Riemenscheibenmechanismus, der in einem schmalen vertikalen Gehäuse untergebracht ist, das sich unter dem FlipTop-Chassis erstreckt. Sie können in der Mitte einer Reihe installiert werden, indem eine FT2A-CBLR-BRKT-700-Adapterhalterung für die mittlere Reihe hinzugefügt wird (separat erhältlich) .1,2 Weitere Informationen finden Sie auf der Produktseite FT2A-CBLR-GR.

Keystone-Platten: Keystone-Plattenmodule ermöglichen die Installation eines bündig montierbaren Keystone-kompatiblen Steckverbinders. Einzelheiten finden Sie im FT2A-PLT-KEY-10.3

USB-Schnellladegerät: Bietet eine praktische Lösung zum schnellen Aufladen mobiler Geräte am Tisch. Der FT2A-CHGR-USBA-BASIC enthält zwei USB-A-Ladeanschlüsse. Einzelheiten finden Sie in FT2A-CHGR-USBA / C.1

AC-Steckdosenmodule: AC-Steckdosen werden in NEMA-Modulen angeboten, die für die USA, Kanada und Mexiko erhältlich sind, mit einer, zwei oder drei Steckdosen pro Modul. Internationale Steckdosen sind mit einer oder zwei Steckdosen pro Modul erhältlich. Einzelheiten finden Sie in den folgenden Modulen: FT2A - PWR - US - 1, FT2A - PWR - US - 1 - BASIC, FT2A - PWR - US - 2, FT2A - PWR - US - 2 - BX, FT2A - PWR - US - 3, FT2A-PWR-EU-1-BASIC, FT2A-PWR-EU-2, FT2A-PWR-AU-1-BASIC, FT2A-PWR-AU-2, FT2A-PWR-IS-1-BASIC, FT2A PWR - IS - 2, FT2A - PWR - IT - 1 - BASIC, FT2A - PWR - IT - 2, FT2A - PWR - SW - 1 - BASIC, FT2A - PWR - SW - 2, FT2A - PWR - UK - 1 - BASIC, FT2A-PWR-UK-2, FT2A-PWR-UN-1-BASIC und FT2A-PWR-UN-2.1

Leere Platten: Füllen Sie nicht verwendete Modulsteckplätze mit einem leeren Plattenmodul. Einzelheiten finden Sie unter FT2A-PLT-BLANK-10.

Utility Shelf: Ein Utility Shelf-Zubehör (FT2A-UTK-SHELF) erleichtert die Installation eines Crestron DigitalMedia®-Senders oder eines anderen Schnittstellengeräts unter dem Tisch. Das Regal wird an jeder Seite des FlipTop-Gehäuses unterhalb des Tisches angebracht. Auf gegenüberliegenden Seiten des Gehäuses können zwei Regale installiert werden.
FT2A-SPCR-MNT-10: Ohne zusätzliches Schneiden können mit den Abstandshaltern neue FT2-700-MECH-Baugruppen in vorhandene Befestigungslöcher für das FlipTop- oder Extron®-Kabel Cubby® 700-Kabelzugangsgehäuse der Crestron FT-600-Serie eingebaut werden . Einzelheiten finden Sie in FT2A-SPCR-MNT-10.

Hauptmerkmale
Das Dashboard-Forward-Design hält die Verbindungen nahe an der Oberfläche
Durchgangsdeckelmodelle (FT2‑700 - MECH - PTL) ermöglichen das vollständige Ausfahren von Kabeln bei geschlossenem Deckel
Erhältlich in schwarz und legiertem Metall
Der One-Touch-Deckel fährt ein und verschwindet auf Knopfdruck
Bietet 12 Modulsteckplätze in 2 Reihen (6 Module pro Reihe)
Verstellbare Platten nehmen eine Vielzahl von Kabeln mit unterschiedlichen Anschlussformen und -größen auf
Passend für einen rechteckigen Ausschnitt mit einer Tiefe von 146 mm (5-3 / 4 Zoll) x 181 mm (7-1 / 8 Zoll) (Vorlage enthalten)
Optionales Zubehör umfasst Durchgangskabel, Schwerkraftkabelaufroller, bündig montierte Trapezanschlussplatten, internationale Wechselstromsteckdosen und ein Versorgungsregal
Ersetzt das FlipTop ™ - und Extron®-Kabel Cubby® 700-Kabelzugangsgehäuse der Crestron FT-600-Serie

Lieferumfang und technische Daten

Modulsteckplätze
Maximal 12
Zeilen 2 Zeilen (6 Module pro Zeile)
Anschlüsse (am Chassis)
Masse (1) 6-32 Schraube;
Fahrgestell-Erdungsöse

Kontrollen
Deckel offen (1) Mechanischer Druckknopf;
Drücken Sie, um den Deckel zu öffnen.
Der Durchgangsdeckel bietet Ausschnitte, mit denen die Kabel bei geschlossenem Deckel verlängert werden können.

Leistung
Betriebsleistung Die Betriebsleistung hängt von den installierten Wechselstromsteckdosenmodulen ab. Weitere Informationen finden Sie in der entsprechenden nationalen und internationalen FT2A-PWR-Serie.

Umwelt
Temperatur 0 ° bis 45 ° C
Luftfeuchtigkeit 10% bis 95% rF (nicht kondensierend)

Konstruktion
Chassis Metall, schwarz lackiert
Abdeckung Metall, schwarz oder legiert, Deckel mechanisch versenkbar, Lünette magnetisch befestigt
Montage Unterputz-Tischhalterung, befestigt mit 4 schwenkbaren Hunden, 44 mm (1-3 / 4 in.) Maximale Oberflächendicke, 146 mm (5-3 / 4 in.) Tiefe x 181 mm (7-1 / 8 in.) breiter Ausschnitt (Vorlage bereitgestellt)

Maße
HINWEIS: Die Messungen umfassen nicht das Netzteil, Zubehör oder Module. Weitere Abmessungen und Abstände finden Sie im Datenblatt jedes Produkts.
Höhe 176 mm bei geschlossenem Deckel
194 mm (7,61 Zoll) bei geöffnetem Deckel
Breite 198 mm (7,81 Zoll)
Tiefe 184 mm

Gewicht
2,50 kg ohne Netzteil oder anderes Zubehör

Beachtung
Regulierungsmodell: FT2‑700 - MECH - AL, FT2‑700 - MECH - B.
CE, FCC Teil 15 Digitales Gerät der Klasse B, IC, RU® Gelistet für USA und Kanada

Datenblatt als PDF zum Download
