Crestron TS-770-W-S

7 Zoll Tabletop-Touchscreen, weiß glatt

Ein stilvoller und vielseitiger Tabletop-Touchscreen mit Webbrowsing, Crestron HTML5- und Smart Graphics®-Softwaretechnologie, benutzerdefinierten programmierbaren Symbolen, H.265 / H.264-Streaming-Video, einer Rava® SIP-Gegensprechanlage, Wi-Fi-Netzwerk®-Konnektivität und PoE + (Power over Ethernet Plus) Netzwerkstromversorgung. Integrierte Anwendungen für Raumplanung, Konferenzen und Heimsteuerung werden bereitgestellt.

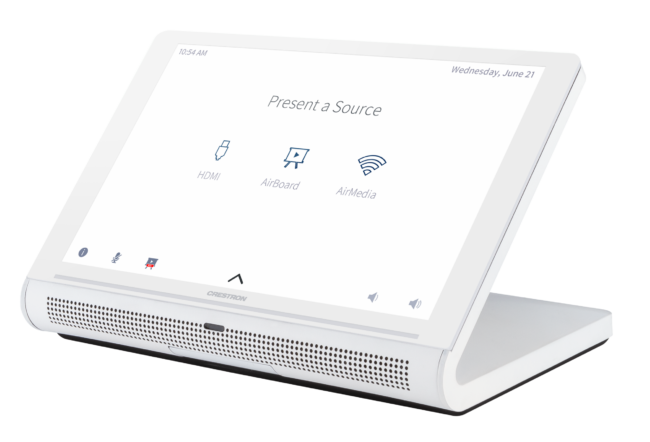

7 Zoll Tabletop-Touchscreen

Produktübersicht

Die Crestron® TS-770-Serie ist ein stilvoller und vielseitiger Tabletop-Touchscreen, der sich ideal für Wohn- und Unternehmensanwendungen eignet. Der TS-770 verfügt über ein kapazitives 7-Zoll-Touchscreen-Display (178 mm) mit benutzerdefinierten programmierbaren Steuertasten und Unterstützung für Smart Graphics®-Software und HTML5-basierte benutzerdefinierte UI-Projekte. Durch die PoE- und Wi-Fi®-Netzwerkkonnektivität sowie ein modernes Tabletop-Design kann der Touchscreen nahezu überall eingesetzt werden.

Erweiterte Touchscreen-Steuerung
Der TS-770 bietet eine elegante und leistungsstarke Benutzeroberfläche zur Steuerung von Technologie in einem Heim, einem Sitzungssaal, einem Klassenzimmer oder einer Kommandozentrale. Der Touchscreen bietet eine intuitive Benutzeroberfläche, die mit benutzerfreundlichen kapazitiven Steuerelementen, echtem Feedback und Echtzeit-Statusanzeige vollständig anpassbar ist. Ein eingebauter Näherungssensor weckt den Bildschirm, ohne dass eine Benutzerinteraktion erforderlich ist, und automatische Helligkeitsregler sorgen für optimale Sichtbarkeit unter verschiedenen Lichtbedingungen.

Benutzerdefinierte programmierbare virtuelle Tasten
Der TS-770 bietet eine universelle Statusleiste mit virtuellen Tasten für den schnellen Zugriff auf allgemeine Touchscreen-Funktionen. Der Touchscreen ist mit virtuellen Tasten für Power, Home, Lights, Up, Down und Microphone vorkonfiguriert. Jede Taste kann über ein Crestron-Steuerungssystem programmiert werden, um benutzerdefinierte Funktionen bereitzustellen, und nicht verwendete Tasten können einzeln ausgeblendet werden. Die universelle Statusleiste wird durch einfache Wischgesten auf dem Touchscreen-Display erweitert oder ausgeblendet.

Dynamische Benutzeroberflächen
Der TS-770 unterstützt benutzerdefinierte Benutzeroberflächen, die mit Crestron HTML5-Benutzeroberfläche und Smart Graphics-Technologien erstellt wurden, und bietet UI-Entwicklern und Programmierern mehr Flexibilität.

Mit der Crestron HTML5-Benutzeroberfläche können UI-Designer mithilfe moderner Webmethoden umfangreiche Front-End-Benutzeroberflächen mit verbesserter Wiederverwendbarkeit und Effizienz entwickeln. Die Entwicklungstools für Crestron HTML5-Benutzeroberflächen vereinfachen die Erstellung von Benutzeroberflächen, die auf Standardwebtechnologien basieren
Mit Smart Graphics können Programmierer flüssige gestengesteuerte Steuerelemente, animiertes Feedback, umfangreiche Metadaten, eingebettete Apps und Widgets sowie Full-Motion-Videos in ihre Benutzeroberflächen integrieren. Smart Graphics bietet dynamische Funktionen wie grafische Schaltflächen und Schieberegler, Listen und Symbolleisten, Drag & Drop-Objekte, Dashboard-Widgets, Bildschirmschoner und anpassbare Themen.

Spracherkennung
Mit der integrierten Spracherkennung können gesprochene Befehle an den TS-770 ausgegeben werden, um Geräte schnell ein- oder auszuschalten, eine bestimmte Medienquelle auszuwählen und abzuspielen, den Kanal zu wechseln, eine Lichtszene auszuwählen, die Fensterläden zu senken und die Türen zu verriegeln , aktivieren Sie das Sicherheitssystem oder geben Sie ein Passwort ein. Sagen Sie einfach einen Befehl und Crestron erledigt den Rest.

Video streamen
Durch die native Unterstützung der Formate H.265, H.264 und MJPEG kann der TS-770 Live-Streaming-Videos von einer IP-Kamera, einem Streaming-Encoder (Crestron CEN-NVS200-PWE, DM-TXRX-100-STR oder ähnlichem) anzeigen ) oder ein DigitalMedia ™ -Switcher.3 Video wird über Ethernet auf den Touchscreen übertragen, sodass keine zusätzliche Videoverkabelung erforderlich ist.

Rava SIP Intercom
Die Rava SIP Intercom-Technologie ermöglicht die Freisprech-VoIP-Kommunikation mit anderen Rava-fähigen Touchscreens und Türstationen. Rava arbeitet über Ethernet und unterstützt 2-Wege-Intercom und Paging, ohne dass eine spezielle Verkabelung erforderlich ist. Die VoIP-Telefonfunktion ist auch durch die Integration in ein SIP-kompatibles IP-Telefonsystem oder einen SIP-Server möglich. Dies ermöglicht Freisprechfunktionen mit Kurzwahl, Anrufer-ID, benutzerdefinierten Klingeltönen und anderen Verbesserungen. Die integrierte Echokompensation bietet Vollduplex-Leistung für eine klare, nahtlose Sprachkommunikation mit integriertem Mikrofon und Lautsprechern.

Sonos App
Sonos und Crestron haben sich zusammengetan, um ein kraftvolles Musikerlebnis für das ganze Haus zu bieten. Suchen Sie auf jedem Touchscreen im Haus mit allen von Sonos verfügbaren Diensten nach Titeln, Künstlern oder Wiedergabelisten und spielen Sie sie sofort in jedem Raum mit drahtlosen Sonos®-Lautsprechern oder einem Crestron Sonnex®-Multiroom-Audiosystem ab. Die Sonos-App läuft nativ auf dem TS-770 und ermöglicht eine verbesserte Steuerung von Sonos-Produkten als Teil eines vollständigen Crestron-Systems. Die App sucht jede Nacht nach Updates, damit sie immer aktuell ist, und es wird Unterstützung für die Sonos S2-App bereitgestellt.

Crestron Raumplanungs-App
Als Teil einer vollständigen Raumplanungslösung für Unternehmen kann der TS-770 über die Crestron-Raumplanungs-App als Planungspanel bereitgestellt werden. Am Eingang eines Besprechungsraums kann ein Crestron-Planungsfeld installiert werden, das die Verfügbarkeit des Raums und einen Überblick über den Tagesplan anzeigt. Auf Wunsch kann der Raum vor Ort für ein Ad-hoc-Meeting reserviert werden. Ein CEN-ODT-C-POE-Belegungssensor kann auch mit dem Touchscreen gekoppelt werden, sodass der Belegungsstatus sofort an die Planungs-App für Nichterscheinen und außerplanmäßige Raumnutzung gemeldet werden kann.

Unter Ausführung der Crestron Scheduling App lässt sich der TS-770 direkt in die Crestron Fusion®-Software, die Microsoft Exchange Server®-Software (für Benutzer der Outlook®-Software und der Office 365®-Software) und die Google Calendar ™ -Kalender-App (einschließlich der G Suite ™ -Software) integrieren. , CollegeNET® 25Live®-Planungssoftware oder Ad Astra ™ -Software. Die IBM® Notes®-Software wird auch von einem lokalen Crestron Fusion-Server unterstützt.

Planungs-Apps von Drittanbietern
Der TS-770 unterstützt auch verschiedene Planungsanwendungen von Drittanbietern. Neue Anbieter werden über Firmware-Updates verfügbar gemacht. Unabhängig vom gewählten Anbieter ist die Einrichtung so einfach wie das Verbinden des Touchscreens mit dem Netzwerk und das Auswählen einer App aus dem webbasierten Setup-Menü oder den integrierten Setup-Bildschirmen. Die ausgewählte App wird aus der Cloud heruntergeladen und auf dem Touchscreen installiert, ohne dass ein Programmier- oder Steuerungssystem erforderlich ist.

Zoom Zimmer App
Mit der Zoom Rooms ™ -Konferenzsteuerungsanwendung kann der TS-770 als Touchscreen-Bedienfeld für eine softwarebasierte Konferenz- und Kollaborationslösung von Zoom Rooms verwendet werden. Der TS-770 bietet eine überlegene Alternative zu einem Consumer-Tablet-Gerät und eine zuverlässigere und sicherere Plattform. Der TS-770 kann so konfiguriert werden, dass er ausschließlich die Zoom Rooms-App ausführt oder das Umschalten zwischen der Zoom Rooms-App und dem Touchscreen-Steuermodus ermöglicht. Die letztere Option wird verwendet, um Zoom Rooms-Konferenzen in ein größeres AV-System zu integrieren und gleichzeitig die Touchscreen-Steuerung für beide zu ermöglichen.

HINWEIS: Das Ultraschall-Näherungssignal Zoom wird vom TS-770-Touchscreen bis zu einem Endbenutzergerät bis zu einer durchschnittlichen Länge von 2,74 m unterstützt. Der Bereich hängt vom Umgebungsgeräusch, der Empfindlichkeit des Endbenutzergeräts und der Ausrichtung zum Touchscreen ab.

Crestron Home OS-Steuerung
Der TS-770 kann zur Steuerung einer Crestron Home ™ OS-Lösung für das gesamte Heim verwendet werden. Wählen Sie die Crestron Home-App auf dem Touchscreen aus, um Beleuchtung, Schatten, Klima, Medien, Sicherheit und Kameras zu steuern, einschließlich der Möglichkeit, Szenen zu erstellen und abzurufen, die ein gewünschtes Ambiente im gesamten Haus schaffen. In jedem Raum kann ein TS-770 installiert werden, um einen einfachen Zugriff auf verschiedene Crestron Home-Funktionen sowohl für den Raum als auch für das Haus zu ermöglichen.

Bluetooth Beacon
Das integrierte Bluetooth®-Näherungserkennungssignal verbessert die Intelligenz und Personalisierung eines Crestron-Systems, indem ein Smartphone oder Tablet-Gerät immer weiß, in welchem ​​Raum es sich befindet. Es kann mit der Crestron Go App und der Crestron App zusammenarbeiten, um festzustellen, wann das mobile Gerät verwendet wird befindet sich im oder in der Nähe des gleichen Raums wie das Leuchtfeuer und signalisiert der mobilen App, automatisch die entsprechenden Steuerelemente und Informationen für den Raum anzuzeigen.

Surfen im Internet
Über seinen integrierten Webbrowser bietet der TS-770 Zugriff auf Online-Programmführer und andere webbasierte Dienste und kann zur Steuerung von DVRs und anderen Geräten verwendet werden, ohne ein separates Tablet oder Smartphone in die Hand nehmen zu müssen.

Kabel- und Wi-Fi-Konnektivität
Für die Verkabelung des TS-770 ist lediglich eine Ethernet-LAN-Verbindung erforderlich, die alle Steuerungs-, Video-, Intercom- und Stromsignale in einem einzigen Kabel enthält.

Bei Bereitstellungen ohne Ethernet-Zugriff kann der Touchscreen auch über Wi-Fi-Kommunikation über einen lokalen drahtlosen Zugangspunkt (WAP) mit dem Netzwerk verbunden werden.

Strom über Ethernet
Mithilfe der PoE-Technologie erhält der TS-770 seine Betriebsleistung direkt über das Netzwerkkabel. Durch PoE (Power over Ethernet) ist keine lokale Stromversorgung oder dedizierte Stromverkabelung erforderlich. Crestron PoE-Switches (CEN-SW-POE-5 oder CEN-SWPOE-163) bieten eine umfassende Netzwerklösung mit integriertem PoE für mehrere Touchscreens. Ein PoE-Injektor (PWE-4803RU3) unterstützt auch einen einzelnen Touchscreen.

HINWEIS: Weitere Informationen finden Sie in den Leistungsspezifikationen.

Hochgeschwindigkeits-USB-Anschluss
Der TS-770 bietet einen Hochgeschwindigkeits-USB 2.0-Anschluss zum Anschließen des unterstützten Crestron-Zubehörs an den Touchscreen.

Sicherheit für Unternehmen
Crestron-Touchscreens verwenden Netzwerke für Unternehmen mit robusten Sicherheitsfunktionen wie 802.1X-Authentifizierung, TLS-Verschlüsselung, HTTPS-Konnektivität und Active Directory®-Dienstintegration. Diese Funktionen sind unerlässlich, um Ihr Netzwerk vor Dienstunterbrechungen und böswilligen Eingriffen zu schützen und die Einhaltung der Netzwerkrichtlinien Ihres Unternehmens sicherzustellen. Cloud-basierte Bereitstellung und Verwaltung vereinfachen den Prozess der Konfiguration, Überwachung und Aktualisierung aller Touchscreens im Netzwerk. Durch die zusätzliche Unterstützung von SNMP kann der Touchscreen von Ihrem IT-Administrator überwacht werden.

XiO Cloud Service
Der TS-770 ist mit dem XiO Cloud®-Dienst kompatibel, einer IoT-basierten Plattform (Internet of Things) zur Remote-Bereitstellung, Überwachung und Verwaltung von Crestron-Geräten in einem Unternehmen oder einem gesamten Kundenstamm. XiO Cloud basiert auf der Microsoft® Azure®-Softwareplattform und nutzt die branchenführende Azure IoT Hub-Technologie von Microsoft. Damit können Installateure und IT-Manager Tausende von Geräten in der Zeit bereitstellen und verwalten, die zuvor für die Verwaltung nur eines Geräts erforderlich war. Im Gegensatz zu anderen Cloud-Lösungen auf der Basis virtueller Maschinen bieten Azure-Dienste unbegrenzte Skalierbarkeit, um den ständig wachsenden Anforderungen eines Unternehmens gerecht zu werden. Weitere Informationen finden Sie unter www.crestron.com/xiocloud.

Crestron One ™ App-Unterstützung
Der TS-770 ist mit der mobilen Raumsteuerungs-App Crestron One ™ kompatibel. Die Crestron One-App erstellt über die Bluetooth-Kommunikation zwischen einem mobilen Gerät und dem TS-770 im Raum ein Peer-to-Peer-Netzwerk, sodass mobiloptimierte Raumsteuerungen vom Touchscreen auf das Gerät übertragen werden können. Programmierer können die Steuerelemente angeben, die in der mobilen App angezeigt werden, indem sie Verknüpfungen aus Smart Graphics-Projekten dem mobilen Projekt zuordnen. Eine SW-MOBILITY-Lizenz ist erforderlich, um die mobile Raumsteuerungsfunktion zu aktivieren.

Optionales Montagezubehör
Mit dem TS-770/1070-SMK kann der Touchscreen dauerhaft auf einer Tischplatte montiert werden und kann um bis zu 330 Grad gedreht werden.

Hauptmerkmale
Crestron® Tabletop-Touchscreen der nächsten Generation
178-mm-Breitbild-Aktivmatrix-Farbdisplay und 1280 x 800 WXGA-Bildschirmauflösung
Kapazitives Touchscreen-Display
Benutzerdefinierte programmierbare virtuelle Steuertasten
Unterstützt benutzerdefinierte Benutzerprojekte für Crestron HTML5- und Smart Graphics®-Software
Eingebaute Rava® SIP-Gegensprechanlage
Eingebaute Lautsprecher und Mikrofon
H.265-, H.264- oder MJPEG-Streaming-Videoanzeige
Native Apps für Crestron Home ™ OS, Sonos® Home Sound Control, Zoom Rooms ™ -Konferenzsteuerung und verschiedene Raumplanungsdienste
Eingebautes Bluetooth®-Kommunikationssignal
Integriertes Surfen im Internet
Single Wire Ethernet Verbindung mit PoE oder PoE + Strom
Wi-Fi®-Netzwerkkonnektivität
USB 2.0-Anschluss für Raumverfügbarkeitszubehör
Sicherheit und Authentifizierung für Unternehmen
Web-, Cloud- oder gerätebasierte Konfiguration

Lieferumfang und technische Daten

Touchscreen-Anzeige
Anzeigetyp TFT Aktivmatrix-Farb-LCD
Größe 7 Zoll (178 mm) Diagonale
Seitenverhältnis 16:10 WXGA
Auflösung 1280 x 800 Pixel
Helligkeit 350 Nits (cd / m²)
Kontrast 850: 1
Farbtiefe 24 Bit, 16,7 Millionen Farben
Beleuchtung Edgelit LED mit automatischer Helligkeitsregelung
Betrachtungswinkel ± 80 ° horizontal, ± 80 ° vertikal
Touchscreen Projiziert kapazitiv, 5-Punkt-Multitouch-fähig

Tasten
Hardkeys (6) Virtuelle Tasten in der zusammenklappbaren universellen Symbolleiste, Ein- / Ausblenden pro Taste, vorkonfiguriert mit Symbolen für Stromversorgung, Startseite, Beleuchtung, Aufwärts, Abwärts und Mikrofon, optionale benutzerdefinierte Programmierung über das Steuerungssystem für zusätzliche Funktionen
Zurücksetzen (1) Stiftloch unten zum Zurücksetzen der Hardware

Grafik-Engine
Crestron HTML5- und Smart Graphics®-Softwaretechnologie, mehrsprachiger Webbrowser1, mehrsprachige Bildschirmtastatur, Bildschirmschoner, einzeln skalierbares Streaming-Videofenster, native Raumplanungsanwendungen4,5,6, native Sonos®-App1, native Zoom Rooms ™ -App7, native Crestron Home ™ OS App, Setup und Diagnose über Webbrowser, Cloud oder Bildschirm-Benutzeroberfläche

Raumplanungsunterstützung
Crestron Scheduling App Crestron Fusion®-Software, Microsoft Exchange Server®- und Office 365®-Software, Google Calendar ™ - und G Suite ™ -Software, CollegeNET® 25Live®-Software und Ad Astra ™ -Software (IBM® Notes®-Software wird auch von Crestron Fusion unterstützt nur lokaler Server)
Apps von Drittanbietern Enthält Unterstützung für verschiedene Planungsanwendungen von Drittanbietern.

Sprachen
Smart Graphics Arabisch, Chinesisch (vereinfacht), Chinesisch (traditionell), Tschechisch, Dänisch, Niederländisch, Englisch (UK), Englisch (USA), Finnisch, Französisch, Deutsch, Griechisch, Hebräisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Portugiesisch (Brasilianisch), Rumänisch, Russisch, Slowakisch, Spanisch, Schwedisch, Thailändisch
Bildschirmtastatur Arabisch, Chinesisch (vereinfacht), Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch (UK), Englisch (USA), Finnisch, Französisch (Kanada), Französisch (Schweiz), Deutsch, Hebräisch, Ungarisch, Italienisch, Japanisch, Norwegisch Bokmal, Polnisch, Portugiesisch, Russisch, Serbisch, Spanisch, Schwedisch, Türkisch
Spracherkennung1 Afrikaans (Südafrika); Chinesisch, Mandarin (China, vereinfacht); Chinesisch, Mandarin (Hongkong, vereinfacht); Chinesisch, Mandarin (Taiwan, traditionell); Chinesisch, Yue (Hongkong, traditionell); Tschechisch (Tschechische Republik); Niederländisch (Niederlande); Englisch (Australien); Englisch (Kanada); Englisch (allgemein); Englisch (Indien); Englisch (Neuseeland); Englisch (Südafrika); Englisch UK); Amerikanisches Englisch); Französisch Frankreich); Deutsches Deutschland); isiZulu (Südafrika); Italienisch (Italien); Japanisch (Japan); Koreanisch (Südkorea); Polnisch (Polen); Portugiesisch (Brasilien); Russisch (Russland); Spanisch (Spanien); Türkisch (Türkei)
Webbrowser1 Arabisch, Bulgarisch, Katalanisch, Chinesisch, Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch, Philippinisch, Finnisch, Französisch, Deutsch, Griechisch, Hebräisch, Hindi, Ungarisch, Indonesisch, Italienisch, Japanisch, Koreanisch, Lettisch, Litauisch, Norwegisch Bokmal , Paschtu, Persisch, Polnisch, Portugiesisch, Rumänisch, Rätoromanisch, Russisch, Serbisch, Slowakisch, Slowenisch, Spanisch, Schwedisch, Thailändisch, Türkisch, Ukrainisch, Vietnamesisch
Raumplanung4 Chinesisch (vereinfacht), Chinesisch (traditionell), Dänisch, Niederländisch (Niederlande), Englisch (USA), Englisch (UK), Französisch, Deutsch, Hebräisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Portugiesisch (Brasilien), Portugiesisch ( Portugal), Russisch, Spanisch, Schwedisch

Speicher
RAM 2 GB LPDDR3
Speicherfirmware / -anwendung: 16 GB eMMC pSLC
Maximale Projektgröße 600 MB

Kabelgebundene Kommunikation
Ethernet 100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), IEEE 802.1X, SNMP, IPv4 oder IPv6, Active Directory®-Dienstauthentifizierung, HTTPS-Webbrowser-Setup, XiO Cloud®-Client, IEEE 802.3at-kompatibel
USB USB 2.0-Host für Raumplanungszubehör

Drahtlose Kommunikation
Transceiver IEEE 802.11a / b / g / n / ac Wi-Fi (2,4 oder 5 GHz 2-Wege-RF), statische IP oder dynamische IP über DHCP
Sicherheit 64 und 128-Bit-WEP, WPA und WPA2-PSK mit TKIP und AES
Reichweite Bis zu 15 m (50 Fuß) unter ortsspezifischen Bedingungen
Gateway Erfordert einen drahtlosen 802.11a / b / g / n / ac-Zugangspunkt und ein Ethernet-fähiges Crestron-Steuerungssystem
Bluetooth® Hardware Crestron Bluetooth-Leuchtfeuer

Streaming-Decoder
Videoformate H.265, H.264 (MPEG-4 Teil 10 AVC, MJPEG)
Audioformate AAC Stereo
Bitrate Bis zu 25 Mbit / s (maximal 20 Mbit / s empfohlen)
Eingangsauflösungen Bis zu 1920x1080 @ 30fps
Protokoll RTSP

Audio
Merkmale Eingebautes Mikrofon und Lautsprecher, Rava® SIP Intercom, Spracherkennung
Audio-Feedback-Formate MP3

Anschlüsse

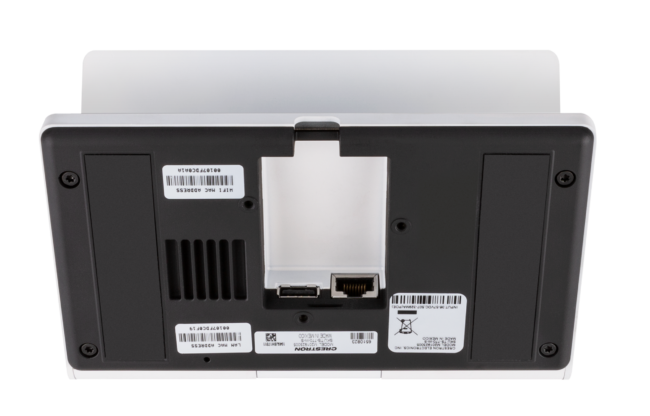

LAN PoE (1) 8-poliger RJ45-Stecker, Buchse, mit 2 LED-Anzeigen;
100Base-TX-Ethernet-Port;
PoE + PD-Port;
Grüne und gelbe LEDs zeigen den Status des Ethernet-Anschlusses an
USB (1) USB Typ A-Anschluss, Buchse;
USB 2.0 Host Port;
Für optionales Raumplanungszubehör3

Leistung
PoE (Power over Ethernet) IEEE 802.3at Typ 2-kompatibles PoE + PD (Powered Device);
- Fordert 15 Watt von einer 802.3at Typ 2 PSE mit LLDP Advanced Power Management an;
- Fordert 30 Watt (PoE + Klasse 4) von einer 802.3at Typ 2 PSE ohne LLDP an;
- Fordert 15,4 Watt (PoE-Klasse 0) von einer 802.3af (oder 802.3at Typ 1) PSE an

Umwelt
Temperatur 0 bis 40 ° C
Luftfeuchtigkeit 10% bis 95% rF (nicht kondensierend)
Wärmeableitung 44 BTU / h

Konstruktion
Gehäuse Kunststoff, glattes schwarzes oder weißes Finish, randloses Glas mit schwarzer oder weißer Einfassung

Maße
Höhe 102 mm (4,02 Zoll)
Breite 175 mm
Tiefe 111 mm

Gewicht
603 g (1,33 lb)

Beachtung
Regulierungsmodell: M201923005
IC, CE, FCC Teil 15 Digitales Gerät der Klasse B.

Datenblatt als PDF zum Download
