Crestron - Raumbuchung - Indikatoren

Zimmerverfügbarkeit Flurschild, Wandhalterung, ohne Gravur

Der Indikator Crestron SSW-100 wird außerhalb eines Besprechungsraums an der Wand montiert, um die Verfügbarkeit des Raums zur Raumbuchung anzuzeigen.

Der SSW-100 wird für bestehende Installationen der SSW-Serie empfohlen, die vor Juli 2019 abgeschlossen wurden. Für Neuinstallationen beziehen Sie sich stattdessen auf die Indikatoren-Modelle SSW-100-EL und SSW-102-EL.

Zimmerverfügbarkeit Flurschild, Wandhalterung

Produktübersicht

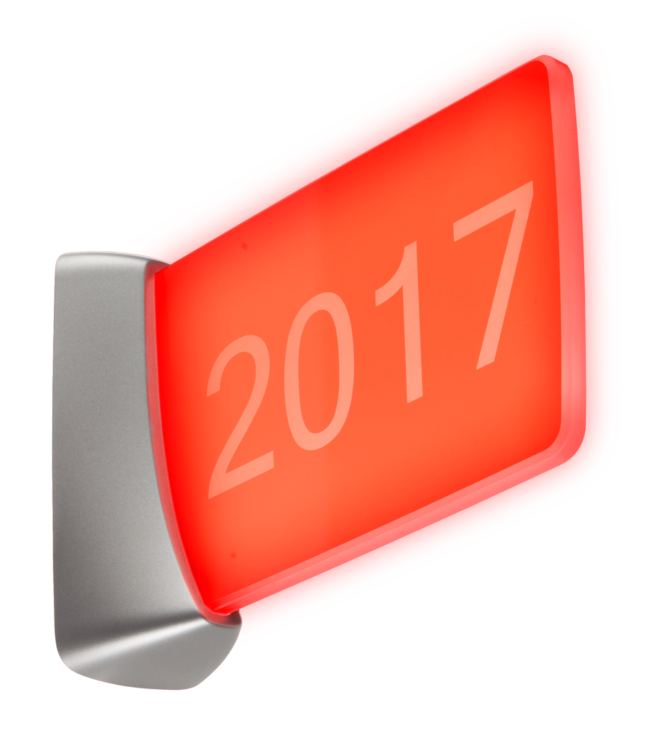

Mit nur einem Blick auf den Flur zeigt ein Flurschild der SSW-Serie als Teil einer vollständigen Crestron® Enterprise Room Scheduling-Lösung gut sichtbar die Verfügbarkeit eines Raums zur Raumbuchung an. Das stilvolle Erscheinungsbild und die lebendige Farbbeleuchtung ergänzen jede Unternehmensumgebung. Das zweiseitige, klare Acrylschild leuchtet hellgrün oder rot, um die Verfügbarkeit der Zimmer anzuzeigen. Das Schildgesicht kann individuell mit der Zimmernummer, dem Namen, dem Symbol oder einer anderen Bezeichnung graviert werden. Die komplette Schilderbaugruppe wird über einen Elektrokasten oder einen Gipsring an der Wand befestigt.

Status der Zimmerverfügbarkeit

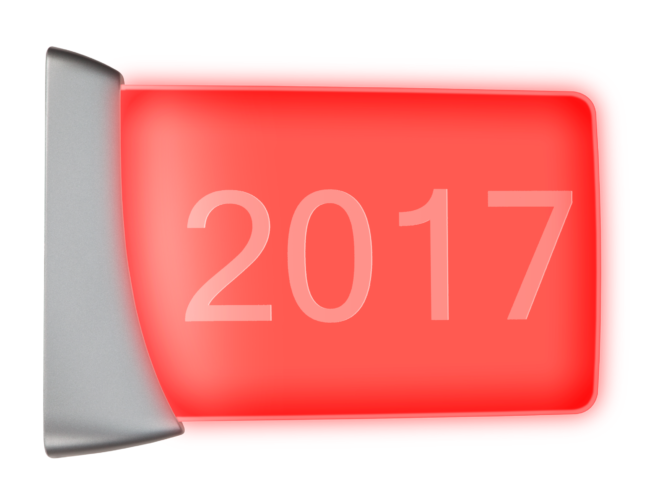

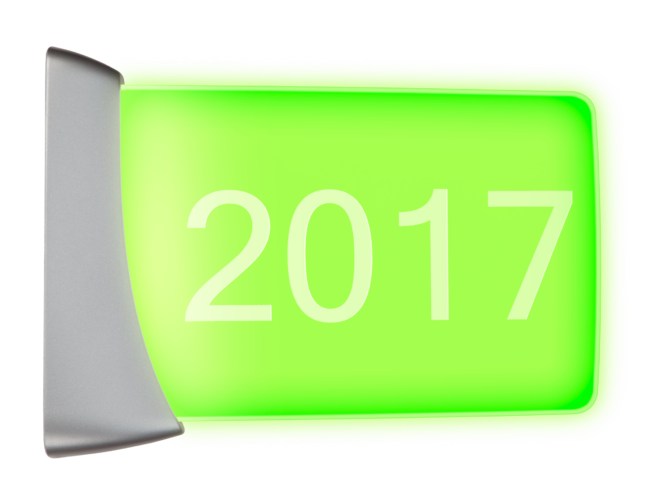

Für Raumplanungsanwendungen wird der SSW einfach über USB mit einem Touchscreen der Serien Crestron TSS-7, TSS-10, TSW-760, TSW-760-NC, TSW-1060 oder TSW-1060-NC verbunden. Es ist keine spezielle Programmierung oder Konfiguration erforderlich. Die Zeichenfarbe wird von der Raumplanungsanwendung gesteuert, die auf dem Touchscreen ausgeführt wird und mit Crestron Fusion® oder einem anderen Raumplanungsdienst synchronisiert wird. Das Schild leuchtet grün, wenn der Raum verfügbar ist, und rot, wenn der Raum belegt ist.

Benutzerdefinierte RGB-Farben
Für kundenspezifische Anwendungen kann der SSW in ein Crestron-Steuerungssystem integriert und so programmiert werden, dass er in einer Vielzahl von Farben leuchtet. Die RGB-LEDs können in Schritten von 10% pro Farbe gesteuert werden. Bei Stromversorgung über USB kann jede einzelne Farb-LED bei voller Helligkeit verwendet werden, während bei Anschluss über Cresnet zwei Farb-LEDs gleichzeitig bei voller Helligkeit verwendet werden können. Bei Verwendung mit Cresnet ist eine dreifarbige Mischung möglich, wenn jede LED auf 70% begrenzt ist. Das Steuerungssystem kann so programmiert werden, dass es alle Arten von Funktionen unterstützt, sodass die Farben nach Bedarf wechseln, ein- und ausgeblendet oder ein- und ausgeschaltet werden können. Die Integration des Steuerungssystems kann über eine USB-Verbindung zu einem Touchscreen der Serien TSW-760 (-NC) oder TSW-1060 (-NC) oder über eine Cresnet®-Verbindung zum Steuerungssystem erfolgen.

Kundenspezifische Gravur
Der SSW ist mit oder ohne kundenspezifische Gravur erhältlich. Die Gravur erscheint auf beiden Seiten der Acrylschildfläche, um den Raum anhand von Name, Nummer oder einem repräsentativen Symbolbild zu identifizieren. Bei Beleuchtung ist die Gravur in einem Abstand von 15 Metern deutlich sichtbar. Die Gravur kann jederzeit durch Kauf eines Ersatzschilds (Modell SSW-ACR-100 oder SSW-ACR-102) geändert werden. Das Festlegen der Gravur wird mithilfe der Crestron Studio®-Software erleichtert.

Einfache Installation
Die Installation des SSW ist einfach. Es wird an der Wand über einem Standard-Schaltkasten oder einem Gipsring mit 1 Gang befestigt. Strom und Kommunikation werden über ein einziges USB- oder Cresnet-Kabel bereitgestellt. Im Lieferumfang ist ein 1,83 m langes USB-Kabel enthalten, das an den unten montierten Touchscreen angeschlossen wird. Alternativ kann ein Cresnet-Kabel (separat erhältlich) zu einem Steuerungssystem in einer Entfernung von bis zu 914 Metern geführt werden. Cresnet ermöglicht die Verkettung mehrerer Flurschilder mit einem einzigen Kabel.

Pfostenmontageoption
Wenn keine geeignete Wandfläche verfügbar ist, kann der SSW mit dem optionalen SSW-MUMK Mullion Mount Kit (separat erhältlich) am Pfosten einer inneren Glaswand, eines Fensters oder einer Trennwand montiert werden. Das gleiche Kit kann auch direkt auf das Glas oder eine andere glatte Oberfläche geklebt werden.

Hinweis: Der SSW kann in eine SIW-100-Raumverfügbarkeitsstatusanzeige umgewandelt werden, indem die Acrylschildfläche durch eine SIW-ACR-100-Acrylanzeigelinse ersetzt wird.

Hauptmerkmale
Bietet gut sichtbare Hinweise auf die Verfügbarkeit von Zimmern
Zeigt jeden freien Besprechungsraum auf einen Blick auf dem Flur
Stilvolles Wandhalterungsdesign mit zweiseitiger, klarer Acrylschildfläche
Kundenspezifisch gravierbarer Raumname / -nummer oder Symbolbezeichnung
Gut sichtbar und lesbar bei 50 Fuß oder 15 Metern
Out-of-the-Box-Funktionalität bei Verwendung mit einem Touchscreen der Serien TSS-7, TSS-10, TSW-760 (-NC) oder TSW-1060 (-NC)
Leuchtet leuchtend grün oder rot, um den Status der Zimmerverfügbarkeit anzuzeigen
Benutzerdefinierte Funktionalität bei Anschluss an ein Crestron®-Steuerungssystem möglich
Unterstützt das Mischen von RGB-Farben über eine benutzerdefinierte Steuerung
Ermöglicht praktisch jede Farbbeleuchtung (außer Weiß)
Energieeffizient bei weniger als 2 Watt Stromverbrauch
Single-Wire-USB- oder Cresnet®-Konnektivität
Wird an einem Elektrokasten oder Gipsring mit einer Gruppe befestigt
Pfosten-Montagesatz separat erhältlich
Projiziert 214 mm von der Wand entfernt

Lieferumfang und technische Daten

Beschilderung
Material Acryl, zweiseitig
Gravur Eine oder zwei Linien pro Seite mit demselben Text oder grafischen Symbol auf jeder Seite
Beleuchtung Edgelit RGB LED
Funktionalität Unterstützt die abwechselnde rot / grüne Anzeige des Raumverfügbarkeitsstatus bei Anschluss an einen Raumplanungs-Touchscreen über USB und unterstützt die benutzerdefinierte RGB-Farbmischung bei Anschluss an ein Steuerungssystem.

Kommunikation
USB USB 2.0-Gerät zum Anschluss an einen Touchscreen der Serien TSS-7, TSS-10, TSW-760, TSW-760-NC, TSW-1060 oder TSW-1060-NC
Cresnet Cresnet Slave-Modus

Anschlüsse
CNET (1) 4-poliger abnehmbarer 3,5-mm-Anschlussblock;
Cresnet-Slave-Port
USB (1) Micro-USB Typ B-Anschluss, Buchse;
USB 2.0-Geräteanschluss ;
1,83 m Micro-B-Stecker auf A-Stecker-USB-Kabel enthalten

Kontrollen
CNET ID (1) Drucktaste (hinter der Blende) für Cresnet TSID (Touch-Settable ID)

Leistung
USB 1,2 Watt bei 5 Volt USB-Leistung
Cresnet-Stromverbrauch 2 Watt bei 24 Volt Gleichstrom

Umwelt
Temperatur 5 bis 45 ° C (41 bis 113 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 4 BTU / h bei USB-Stromversorgung;
7 BTU / h bei Cresnet-Stromversorgung

Konstruktion
Zusammensetzung Metallhalterung mit austauschbarer Acrylschildfläche und magnetisch gehaltener grauer Kunststofflünette
Montagemontage an einem US-Schaltkasten oder Gipsring mit 1 Gang (optionales Pfostenmontage-Kit separat erhältlich)

Maße
Höhe 163 mm
Breite 71 mm
Tiefe 8,57 Zoll (218 mm)
Projiziert 214 mm von der Montagefläche

Gewicht
2,6 kg

Beachtung
UL-gelistet für digitale Geräte der Klasse B der USA und Kanadas, ICs, FCC Part 15
