Crestron DGE-100 Videoprozessor

Der Crestron DGE-100 Digital Graphics Engine Videoprozessor verwandelt ein HD-Touchscreen-Display in einen fortschrittlichen Crestron®-Controller. Mit der Crestron Smart Graphics®-Technologie ermöglicht der DGE-100 die Erstellung einer vollständig benutzerdefinierten grafischen Umgebung, die fortschrittliche Steuerungen für Audio und Video, Beleuchtung, Jalousien, HLK, Sicherheit und andere Funktionen mit Doppelfenster-Videoanzeige, Anmerkungen und Audio kombiniert Feedback.

Digitale Graafik-Engine mit Videovorschau und Touchscreensteuerung

Produktübersicht

Die DGE-100 Digital Graphics Engine verwandelt ein HD-Touchscreen-Display in einen fortschrittlichen Crestron®-Controller. Mit der Crestron Smart Graphics®-Technologie ermöglicht der DGE-100 die Erstellung einer vollständig benutzerdefinierten grafischen Umgebung, die fortschrittliche Steuerungen für Audio und Video, Beleuchtung, Jalousien, HLK, Sicherheit und andere Funktionen mit Doppelfenster-Videoanzeige, Anmerkungen und Audio kombiniert Feedback und Surfen im Internet. Sein flaches, oberflächenmontierbares Design ermöglicht eine diskrete Installation hinter einem Flachbildschirm, unter einem Tisch oder in einem Pult oder Gerätegestell.

Der DGE-100 verfügt über einen HDMI®-Ausgang zum Anschluss an das Anzeigegerät und enthält einen USB-HID-Anschluss für Berührungs-, Maus- und/oder Tastatureingaben. Zusätzliche Steueranschlüsse sind vorgesehen, um die Steuerung des Anzeigegeräts und anderer Geräte zu ermöglichen. Ein einziger HDMI-Eingang ermöglicht den Anschluss eines drahtlosen AirMedia®-Präsentationsgateways oder einer anderen hochauflösenden Videoquelle und die Anzeige auf dem Bildschirm. Zusätzlich können H.264-Streaming-Videosignale über eine Hochgeschwindigkeits-Ethernet-Verbindung empfangen werden.[1] Ethernet stellt auch die Schnittstelle zu einem Crestron-Steuerungssystem bereit.

Touchscreen-Oberfläche
Das DGE-100 lässt sich perfekt mit einem Crestron TSD-2220 HD-Touchscreen-Display kombinieren, um ein hochauflösendes 21,5-Zoll-Touchscreen-Bedienfeld bereitzustellen, das sich ideal für Heimautomatisierung, Multimedia-Präsentationen in Unternehmen und Anwendungen in der Kommandozentrale eignet. Touchscreens von Drittanbietern unterschiedlicher Größe können mit dem DGE-100 verwendet werden, um eine Reihe von Steuerungs-, Kollaborations-, Videoanzeige- und interaktiven Kiosklösungen zu realisieren.

Lieferumfang und technische Daten

Grafik-Engine
Crestron Smart Graphics, Quer- oder Hochformat, lokale und Remote-Anmerkung, mehrsprachiger Webbrowser [2], mehrsprachige Bildschirmtastatur, Bildschirmschoner, skalierbares Dual-Streaming-Videofenster (zeigt jede Kombination von HDMI- und/oder Streaming-Quellen an) [1,3], Einrichtung und Diagnose über Webbrowser oder Bildschirm-UI
Sprachen
Smart Graphics Arabisch, Chinesisch (vereinfacht), Chinesisch (traditionell), Tschechisch, Dänisch, Niederländisch, Englisch (UK), Englisch (US), Finnisch, Französisch, Deutsch, Griechisch, Hebräisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Portugiesisch (Brasilien), Rumänisch, Russisch, Slowakisch, Spanisch, Schwedisch, Thai
Bildschirmtastatur Arabisch, Chinesisch (vereinfacht), Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch (GB), Englisch (US), Finnisch, Französisch (Kanada), Französisch (Schweiz), Deutsch, Hebräisch, Ungarisch, Italienisch, Japanisch , Norwegisch Bokmal, Polnisch, Portugiesisch, Russisch, Serbisch, Spanisch, Schwedisch, Türkisch
Webbrowser Arabisch, Bulgarisch, Katalanisch, Chinesisch, Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch, Philippinisch, Finnisch, Französisch, Deutsch, Griechisch, Hebräisch, Hindi, Ungarisch, Indonesisch, Italienisch, Japanisch, Koreanisch, Lettisch, Litauisch, Norwegisch Bokmal , Paschtu, Persisch, Polnisch, Portugiesisch, Rumänisch, Rätoromanisch, Russisch, Serbisch, Slowakisch, Slowenisch, Spanisch, Schwedisch, Thailändisch, Türkisch, Ukrainisch, Vietnamesisch
Erinnerung
Arbeitsspeicher 2 GB DDR3-SDRAM
Flash 4 GB
Maximale Projektgröße 1 GB
Kommunikation
Ethernet 10/100 Mbit/s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll-/Halbduplex, TCP/IP, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH File Transfer Protocol), SNMP , IPv4 oder IPv6, Active Directory-Authentifizierung, HTTPS-Webbrowser-Setup, Crestron XiO Cloud-Client, IEEE 802.1X-, IEEE 802.3af- und IEEE 802.3at-Typ-1-kompatibel, Webbrowser-Setup, Crestron-Steuerungssystemintegration
USB-Host Unterstützt das Touchscreen-Display Crestron TSD-2220 und die meisten USB-HID-kompatiblen Touchscreens, Mäuse und Tastaturen von Drittanbietern
USB-Gerät Für Computerkonsole (Installationsprogramm-Setup und Firmware-Update)
RS-232 2-Wege-Gerätesteuerung und -überwachung bis zu 115,2 kBaud mit Hardware- und Software-Handshaking (über das Steuerungssystem)
IR/Serielle 1-Wege-Gerätesteuerung über Infrarot bis 1,1 MHz oder seriell TTL/RS-232 (0-5 Volt) bis 19,2k Baud (über Leitsystem)
HDMI-HDCP 1.4, EDID, CEC

Unterstützung für Zeigegeräte
Der DGE-100 ist mit dem Crestron TSD-2220 Touchscreen-Display und den meisten USB-HID-kompatiblen Touchscreens, Mäusen und Tastaturen von Drittanbietern kompatibel.
Streaming-Decoder
Videoformate H.264 (MPEG-4 Teil 10 AVC), MJPEG
Audioformate AAC-Stereo
Bitraten bis zu 25 Mbit/s [1]
Auflösungen Bis zu 1080p60
Video
Eingangssignaltypen HDMI (kompatibel mit DVI und Dual-Mode DisplayPort [4])
Ausgangssignaltypen HDMI (DVI-kompatibel [4])
Input Resolutions 640x480 @ 60Hz, 720x480 @ 60Hz (480p), 720x576 @ 50Hz (576P), 800x600 @ 60Hz, 852x480 @ 60Hz, 854x480 @ 60Hz, 1024x768 @ 60Hz, 1024x852 @ 60Hz, 1024x1024 @ 60Hz, 1280x720 @ 50Hz (720p50), 1280x720 @ 60Hz (720p60), 1280x800 @ 60Hz, 1280x960 @ 60Hz, 1280x1024 @ 60Hz, 1360x768 @ 60Hz, 1365x1024 @ 60Hz, 1366x768 @ 60Hz, 1400x1050 @ 60Hz, 1440x900 @ 60Hz, 1600x900 @ 60Hz, 1600x1200 @ 60Hz, 1680x1050 @ 60Hz, 1920x1080 @ 24Hz (1080p24), 1920x1080 @ 25Hz (1080p25), 1920x1080 @ 50Hz (1080p50), 1920x1080 @ 60Hz (1080p60), plus andere Auflösung von HDMI bis zu 148 MHz Pixeluhr
HINWEIS: Interlaced-Video wird nicht unterstützt
Ausgabeauflösungen 640 x 480 bei 60 Hz, 800 x 600 bei 60 Hz, 1024 x 768 bei 60 Hz[5], 1280 x 720 bei 50 Hz (720p50), 1280 x 720 bei 60 Hz (720p60), 1280 x 800 bei 60 Hz [5], 1366 x 768 bei 60 Hz [5], 140 x 9 [50 Hz bei 40 Hz] ], 1600 x 900 bei 60 Hz [6], 1600 x 1200 bei 60 Hz, 1680 x 1050 bei 60 Hz [5], 1920 x 1080 bei 50 Hz (1080p50), 1920 x 1080 bei 60 Hz (1080p60), 1920 x 1200 bei 60 Hz
Audio
Eingangssignaltypen HDMI (Dual-Mode DisplayPort-kompatibel) [4]
Ausgangssignaltypen HDMI
Eingangs-/Ausgangsformat 2-Kanal-LPCM
Audio-Feedback-Formate MP3
Anschlüsse

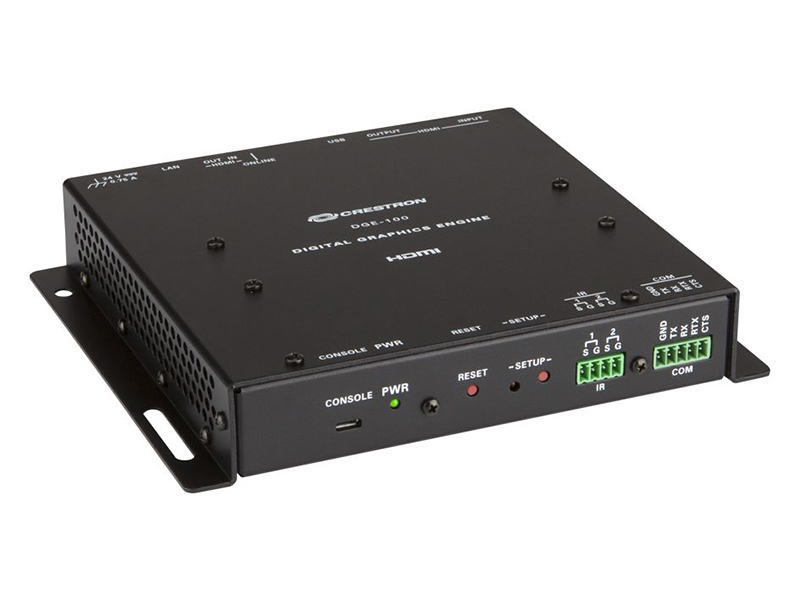

KONSOLE, USB (1) USB-Micro-A-Anschluss, weiblich
USB-Computerkonsolenanschluss
USB-Kabel vom Typ A auf Micro-A im Lieferumfang enthalten
IR 1 - 2 (1) 4-poliger abnehmbarer 3,5-mm-Anschlussblock
Umfasst (2) IR/serielle Anschlüsse
IR-Ausgang bis 1,1 MHz
1-fach seriell TTL/RS-232 (0-5 Volt) bis 19200 Baud
COM (1) Abnehmbarer 3,5-mm-Anschlussblock mit 5 Stiften
Bidirektionaler RS-232-Anschluss
Bis zu 115,2 kBaud, Hardware- und Software-Handshaking-Unterstützung

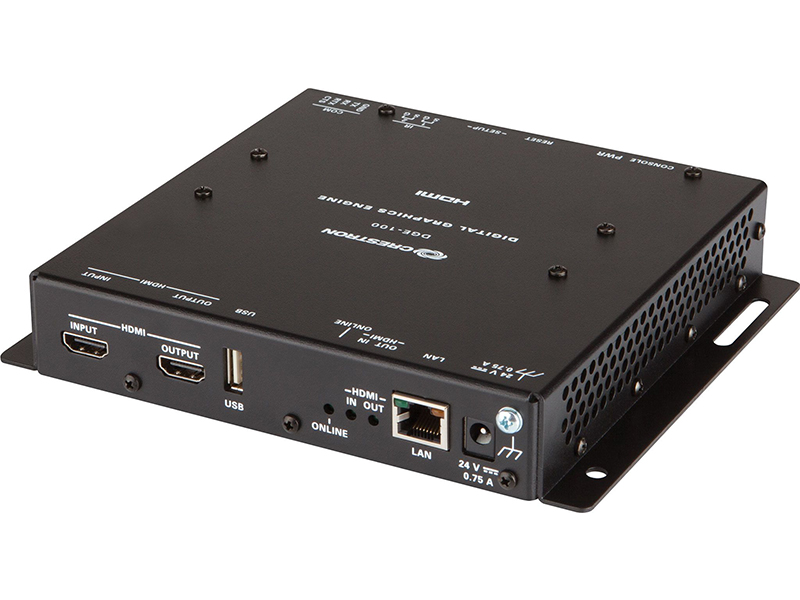

HDMI-EINGANG (1) HDMI-Anschluss Typ A, weiblich
Digitaler HDMI-Video-/Audioeingang
(DVI- und Dual-Mode-DisplayPort-kompatibel [4])
HDMI-AUSGANG (1) HDMI-Anschluss Typ A, weiblich
Digitaler HDMI-Video-/Audioausgang
(DVI-kompatibel [4])
USB (1) USB-Typ-A-Anschluss, weiblich
USB 2.0-Hostanschluss zum Anschließen eines USB-HID-kompatiblen Touchscreens, einer Maus oder einer Tastatur
LAN PoE (1) 8-poliger RJ45-Anschluss, weiblich
10Base-T/100Base-TX-Ethernet-Port
Power-over-Ethernet (PoE)-kompatibel
24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromanschluss
24-Volt-Gleichstromeingang
Inklusive Netzteil PW-2407WU
G (1) 6-32 Schraube
Chassis-Erdungsöse

Bedienelemente und Anzeigen
PWR (1) Grüne LED, zeigt Betriebsstromversorgung über lokales Netzteil oder PoE an, blinkt beim Booten
RESET (1) Versenkter Taster für Hardware-Reset
SETUP (1) Rote LED und (1) versenkte Drucktaste für Ethernet-Setup
ONLINE (1) Grüne LED, zeigt Verbindung zu einem Leitsystem über Ethernet an
HDMI IN & OUT (2) Grüne LEDs zeigen das Vorhandensein eines HDMI-Signals am HDMI-Eingang oder -Ausgang an
LAN PoE (2) LEDs, grüne LED zeigt Ethernet-Verbindungsstatus an, gelbe LED zeigt Ethernet-Aktivität an
Leistung
PoE (Power over Ethernet) IEEE 802.3at Typ 1 (802.3af-kompatibel) Klasse 0 (12,95 W) PoE-betriebenes Gerät
Netzteil (im Lieferumfang enthalten) Eingang: 100-240 Volt AC, 50/60 Hz
Ausgang: 0,75 Ampere bei 24 Volt DC
Modell: PW-2407WU
Stromverbrauch 8 Watt (typisch)
Umwelt
Temperatur 0° bis 40° C (32° bis 104° F)
Luftfeuchtigkeit 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 27,3 BTU/h
Gehege
Chassis Metall, schwarze Oberfläche, mit (2) integrierten Montageflanschen, belüftete Seiten
Montage Freistehend, Oberflächenmontage oder Befestigung an einer einzelnen Rackschiene
Maße
Höhe 6,42 Zoll (163 mm)
Breite 188 mm (7,40 Zoll)
Tiefe 35 mm (1,35 Zoll)
Gewicht
19,6 Unzen (554 g)

Datenblatt als PDF zum Download
