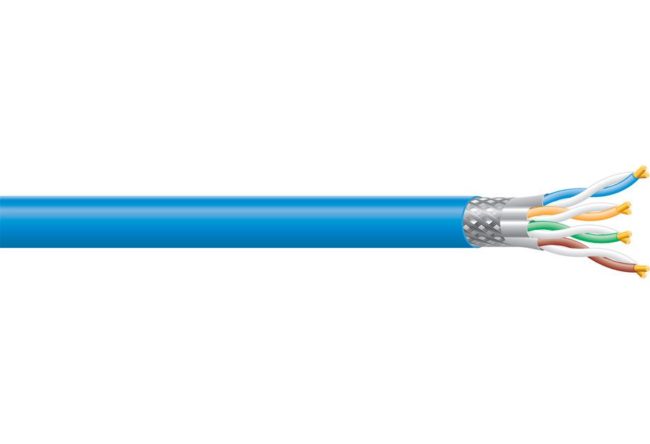

Das DM-CBL-ULTRA-P-B-SP1000 ist ein Abgeschirmtes CAT7a-Twisted-Pair-Kabel (S / FTP) mit ultrahoher Bandbreite für die Verteilung von 4K- und Ultra HD-Videos in Entfernungen von bis zu 100 m mit DigitalMedia 8G + ® oder HDBaseT®. Auch für 10-Gigabit-Ethernet-Anwendungen oder überall dort, wo ein ultrahochleistungsfähiges CAT5e-, CAT6- oder CAT7-Kabel erforderlich ist, sehr zu empfehlen.
Das Crestron® DigitalMedia ™ Ultra-Kabel (DM-CBL-ULTRA-P) ist ein abgeschirmtes CAT7a-Twisted-Pair-Kabel (S / FTP) mit hoher Bandbreite, das für optimale Leistung für 10-Gigabit-Datennetzwerke und 4K-Ultra-High-Definition-AV-Signale ausgelegt ist Vertriebsanwendungen. Es wurde präzise hergestellt und getestet, um die HDMI®-Spezifikationen zu übertreffen, die weniger als einen Pixelfehler pro Milliarde in Entfernungen von bis zu 100 m erfordern. DigitalMedia (DM®) Ultra Cable bietet eine Crestron-garantierte Verkabelungslösung für die Verwendung mit Crestron DigitalMedia 8G + ® (DM 8G + ®) Geräten und wird auch für die Verwendung mit HDBaseT® und anderen CATx-basierten Video- und Audiosystemen dringend empfohlen. DM Ultra Cable ist für die Verwendung mit 10-Gigabit-Ethernet qualifiziert, und überall dort, wo ein hochwertiges abgeschirmtes CAT5e-, CAT6- oder CAT7-Kabel erforderlich ist.
Das DM Ultra-Kabel kann einfach mit Crestron DM-CONN-geschirmten RJ45-Steckern abgeschlossen werden. Es ist kein Crimpwerkzeug erforderlich, was eine schnelle und zuverlässige Terminierung vor Ort ermöglicht.
DM-CBL-ULTRA-P ist ein Plenum vom Typ CMP, das für die Installation in Umgebungsluftbehandlungsräumen ausgelegt ist.
Hauptmerkmale
CAT / A-Shield-Twisted-Pair-Kabel (S / FTP) mit ultrahoher Bandbreite
Ermöglicht die verlustfreie Verteilung von 4K- und Ultra HD-Videosignalen in Entfernungen von 100 m über DM 8G + ® oder HDBaseT®
Gewährleistet Crestron® garantierte Leistung für DigitalMedia 8G + ® Systeme
Übertrifft die HDMI®-Spezifikationen, die weniger als einen Pixelfehler pro Milliarde erfordern
Qualifiziert für die Verwendung mit 10-Gigabit-Ethernet-Datennetzen
Jede Spule einzeln getestet und zertifiziert
Messmarkierungen am Außenmantel
Typ CMP "Plenum" bewertet
Konstruktion
S / FTP mit vier einzeln abgeschirmten Twisted Pair, Gesamtschild und Gesamtjacke
Elektrik & Leistung
Gegenseitige Kapazität ≤ 5,6 nF / 100 m bei 1 kHz
Ausbreitungsgeschwindigkeit 74% nominal
Verzögerungsversatz ≤ 25 ns / 100 m
Gleichstromwiderstand des Leiters ≤ 95 Ohm / km bei 20 ° C.
Unwucht des Gleichstromwiderstands des Leiters ≤2% bei 20 ° C.
Ungleichgewicht zwischen Paar und Bodenkapazität ≤ 1600 pF / km
Charakteristische Impedanz 100 Ohm nominal
(4) Abgeschirmte gedrehte Paare
Farben Blau / Weiß, Orange / Weiß, Grün / Weiß, Braun / Weiß
Leiter 22 AWG massives blankes Kupfer
Isolierschaum FEP
Außendurchmesser (pro Leiter) nominal 1,41 mm (0,056 Zoll)
Schild (pro Paar) AL-Folie
Gesamtschild
Schild Verzinntes Kupfergeflecht (> 50% Deckung)
Außenjacke
Farbe blau
Material Raucharmes PVC
Dicke 0,45 mm (0,018 Zoll)
Außendurchmesser 7,7 mm (0,304 Zoll) nominal
Empfohlener Mindestbiegeradius 62 mm
Maximal empfohlene Zugspannung 111 N (25 lbf)
Umwelt
Betriebstemperatur -20 bis 60 ° C
Gewicht
Massenkabelgewicht 62 kg / km
Beachtung
Typ CMP, NEC Artikel 800, UL-Subjekt 444, cUL, IEC 61156-5, ISO / IEC 11801, Kategorie 7a
