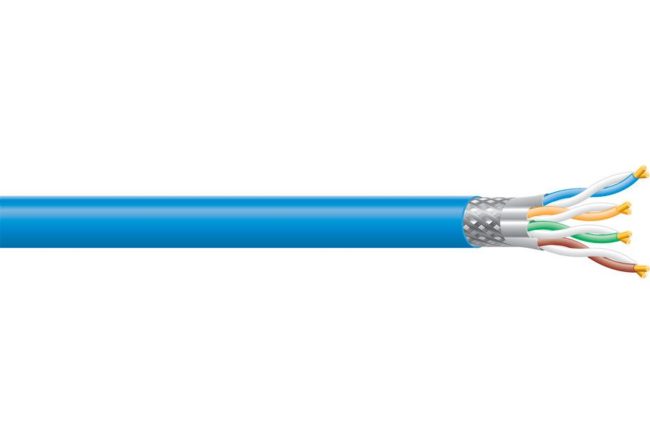

Crestron DM-CBL-ULTRA-NP-SP1000

DM-CBL-Ultra-NP-SP1000 groß

DigitalMedia ™ Ultra-Kabel, CMR ohne Plenum, 1000-Fuß-Spule

Das DM-CBL-ULTRA-NP-SP1000 ist ein Abgeschirmtes CAT7a-Twisted-Pair-Kabel (S / FTP) mit ultrahoher Bandbreite für die Verteilung von 4K- und Ultra HD-Videos in Entfernungen von bis zu 100 m mit DigitalMedia 8G + ® oder HDBaseT®. Auch für 10-Gigabit-Ethernet-Anwendungen oder überall dort, wo ein ultrahochleistungsfähiges CAT5e-, CAT6- oder CAT7-Kabel erforderlich ist, sehr zu empfehlen.

Crestron Systembus Digital Media Kabel 100 Fuß = 304lfm. auf Rolle

Produktübersicht

Das Crestron® DigitalMedia ™ Ultra-Kabel (DM-CBL-ULTRA-NP) ist ein CAT7a-S / FTP-Kabel (Shielded Twisted Pair) mit hoher Bandbreite, das für optimale Leistung für 10-Gigabit-Datennetzwerke und 4K-Ultra-High-Definition-AV-Signale ausgelegt ist Vertriebsanwendungen. Es wurde präzise hergestellt und getestet, um die HDMI®-Spezifikationen zu übertreffen, die weniger als einen Pixelfehler pro Milliarde in Entfernungen von bis zu 100 m erfordern. DigitalMedia (DM®) Ultra Cable bietet eine Crestron-garantierte Verkabelungslösung für die Verwendung mit Crestron DigitalMedia 8G + ® (DM 8G + ®) Geräten und wird auch für die Verwendung mit HDBaseT® und anderen CATx-basierten Video- und Audiosystemen dringend empfohlen. DM Ultra Cable ist für die Verwendung mit 10 GBase-T-Ethernet qualifiziert, und überall dort, wo ein hochwertiges abgeschirmtes CAT5e-, CAT6- oder CAT7-Kabel erforderlich ist.

Das DM Ultra-Kabel kann einfach mit Crestron DM-CONN-geschirmten RJ45-Steckern abgeschlossen werden. Es ist kein Crimpwerkzeug erforderlich, was eine schnelle und zuverlässige Terminierung vor Ort ermöglicht.

DM-CBL-ULTRA-NP ist vom Typ CMR für die Installation in Steigleitungen und anderen Räumen außerhalb des Plenums. Verwenden Sie für Plenumanwendungen, für die Kabel vom Typ CMP erforderlich sind, DM-CBL-ULTRA-P.

Hauptmerkmale
CAT / A-Shield-Twisted-Pair-Kabel (S / FTP) mit ultrahoher Bandbreite
Ermöglicht die verlustfreie Verteilung von 4K- und Ultra HD-Videosignalen in Entfernungen von 100 m über DM 8G + ® oder HDBaseT®
Gewährleistet Crestron® garantierte Leistung für DigitalMedia 8G + ® Systeme
Übertrifft die HDMI®-Spezifikationen, die weniger als einen Pixelfehler pro Milliarde erfordern
Qualifiziert für die Verwendung mit 10-Gigabit-Ethernet-Datennetzen
Jede Spule einzeln getestet und zertifiziert
Messmarkierungen am Außenmantel
Typ CMR für Riser- und andere Installationen ohne Plenum

Lieferumfang und technische Daten

Konstruktion
S / FTP mit vier einzeln abgeschirmten Twisted Pair, Gesamtschild und Gesamtjacke

Elektrik & Leistung
Gegenseitige Kapazität ≤ 5,6 nF / 100 m bei 1 kHz
Ausbreitungsgeschwindigkeit 74% nominal
Verzögerungsversatz ≤ 25 ns / 100 m
Gleichstromwiderstand des Leiters ≤ 85 Ohm / km bei 20 ° C.
Unwucht des Gleichstromwiderstands des Leiters ≤2% bei 20 ° C.
Ungleichgewicht zwischen Paar und Bodenkapazität ≤1200 pF / km
Charakteristische Impedanz 100 Ohm nominal

(4) Abgeschirmte gedrehte Paare
Farben Blau / Weiß, Orange / Weiß, Grün / Weiß, Braun / Weiß
Leiter 22 AWG massives blankes Kupfer
Isolierschaum PE
Außendurchmesser (pro Leiter) nominal 1,5 mm (0,059 Zoll)
Schild (pro Paar) AL-Folie

Gesamtschild
Schild Verzinntes Kupfergeflecht (> 50% Deckung)

Außenjacke
Farbe blau
Material PVC
Dicke 0,522 mm (0,022 Zoll)
Außendurchmesser 7,9 ± 0,3 mm (0,311 ± 0,012 Zoll)
Empfohlener Mindestbiegeradius 64 mm (2,5 Zoll)
Maximal empfohlene Zugspannung 111 N (25 lbf)

Umwelt
Betriebstemperatur -20 bis 60 ° C

Gewicht
Massenkabelgewicht 62,0 kg / km

Beachtung
Typ CMR, NEC Artikel 800, UL-Subjekt 444, cUL, IEC 61156-5, ISO / IEC 11801, Kategorie 7a

Datenblatt als PDF zum Download
