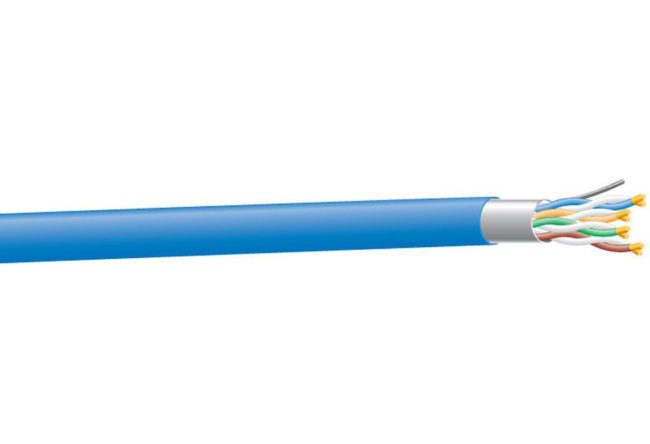

Crestron DM-CBL-8G-NP-SP500 DigitalMedia Kabel. Länge 150 lfm.

DM-CBL-8G-NP-SP500 groß

DigitalMedia 8G ™ -Kabel, keine Luftkammer, 500-Fuß-Spule

Das DM-CBL-8G-NP-SP500 ist ein Ultrahochleistungsfähiges, abgeschirmtes CAT5e-Twisted-Pair-Kabel (F / UTP) für optimale Leistung bei der Verkabelung von DigitalMedia 8G + ® -, HDBaseT®- und Sonnex®-Systemen und überall dort, wo CAT5e erforderlich ist. Länge 150 lfm.

Crestron Systembus Kabel

Produktübersicht

Das Crestron® DigitalMedia 8G ™ -Kabel (DM-CBL-8G-NP) ist ein 350-MHz-zertifiziertes Twisted-Pair-Kabel mit Folienabschirmung (F / UTP), das für optimale Leistung bei der Verwendung in Datennetzwerken und hochauflösendem AV ausgelegt ist Signalverteilungsanwendungen. Es wurde präzise hergestellt und getestet, um die CAT5e-Spezifikationen für Bandbreite, Übersprechen und Interferenzunterdrückung deutlich zu übertreffen, und ist für den Einsatz überall dort qualifiziert, wo ein hochwertiger abgeschirmter CAT5e-Draht erforderlich ist. DigitalMedia 8G Cable bietet eine vollständige Crestron-garantierte Verkabelungslösung für die Verwendung mit DigitalMedia 8G + ® -Geräten und wird auch für die Verwendung mit Sonnex® Multiroom-Audiosystemen, HDBaseT® und anderen CATx-basierten Audio-, Video- und Datenverteilungsprodukten dringend empfohlen.

350MHz Multimedia und Data Grade Shielded CAT5e

Für digitale Multimedia- oder Ethernet-Datennetzwerke bietet DM 8G® Cable den besten abgeschirmten CAT5e auf dem Markt. Jede Spule ist individuell nach ANSI / TIA / EIA-568-B.2 Kategorie 5e zertifiziert und auf eine Bandbreite von 350 MHz getestet, um die ultimative Leistung für anspruchsvolle AV- und Datennetzwerkanwendungen zu gewährleisten. Die hochwertige Folie aus 100% Folie sorgt für eine sehr geringe EMI / RFI-Störung und verhindert die Unterbrechung oder den Verlust von Videosignalen - auch in lauten Umgebungen. Fußmarkierungen auf dem Außenmantel des Kabels erleichtern die Überprüfung der genauen Länge jedes Kabels während der Installation.

DigitalMedia 8G + ® HD AV-Signalverteilung über ein Kabel

Crestron DigitalMedia ™ (DM®) ist die weltweit am weitesten entwickelte Systemlösung für die Verteilung von unkomprimiertem, hochauflösendem digitalem Video und Audio in einer privaten oder kommerziellen Struktur. DigitalMedia 8G + ist die neueste DM-Generation und bietet einen echten Ein-Draht-Transport für das Verschieben von HD- und Ultra HD-Videos, 7.1-Audio mit hoher Bitrate, Hochgeschwindigkeits-Ethernet und Stromversorgung über CAT5e. Das DigitalMedia 8G-Kabel wurde speziell für die Verwendung mit DM 8G + ® -Sendern, -Empfängern und -Schaltern entwickelt und vorqualifiziert. Im Vergleich zu gewöhnlichem CAT5e bietet DM 8G-Kabel eine viel höhere Leistungsspanne, um jedes Mal eine zuverlässige Installation zu gewährleisten. [1]

HDBaseT® Empfohlen

Die HDBaseT-Technologie ist eine Konnektivitätstechnologie für die Unterhaltungselektronik, die für den Multimedia-Vertrieb zu Hause und im gewerblichen Bereich optimiert ist. HDBaseT konvergiert unkomprimierte digitale Full-HD-Video-, Audio-, Ethernet-, Strom- und Steuersignale über ein einziges CAT5e-Kabel. Das Crestron DM 8G-Kabel ist ideal für die Verwendung mit HDBaseT-Produkten konzipiert und getestet.

Eine vollständige Crestron-garantierte Lösung

Die Terminierung des DM 8G-Kabels erfolgt über geschirmte RJ45-Steckverbinder vom Typ Crestron DM-8G-CONN oder DM-8G-CONN-WG. Diese Anschlüsse wurden speziell entwickelt, um die maximale Bandbreite aufrechtzuerhalten und eine 100% ige Abschirmung gegen Interferenzen zu bieten, um eine konsistente, zuverlässige Systemleistung zu gewährleisten. Schnelle und einfache Feldbeendigung, wenn dies mit den Crimpwerkzeugen DM-8G-CRIMP oder DM-8G-CRIMP-WG erleichtert wird. [2]

DM-CBL-8G-NP ist NEC® Typ CM und CSA® Typ CMR für die Installation in Wänden, Laufbahnen und einigen anderen Räumen ohne Plenum. Informationen zu den tatsächlichen Installationszugaben und -beschränkungen finden Sie im geltenden elektrischen Code und in jeder anderen zuständigen Behörde. Verwenden Sie für Plenumanwendungen, für die Kabel vom Typ CMP erforderlich sind, DM-CBL-8G-P.

Siehe auch Crestron DigitalMedia Ultra-Kabel (DM-CBL-ULTRA-NP) für Anwendungen, die die Übertragung von DM 8G + - oder HDBaseT-Signalen mit Auflösungen über HD 1080p, 2K oder WUXGA und Kabellängen von mehr als 70 m erfordern.

Hauptmerkmale
350 MHz Ultrahochleistungs-abgeschirmter CAT5e (F / UTP)
Optimiert für hochauflösende digitale AV- und Ethernet-Datennetzwerkanwendungen
Präzision hergestellt und getestet, um die CAT5e-Spezifikationen zu übertreffen
Qualifiziert für den Einsatz überall dort, wo ein hochwertiger abgeschirmter CAT5e erforderlich ist
Gewährleistet Crestron® garantierte Leistung für DigitalMedia 8G + ® und Sonnex® Link
Sehr empfehlenswert für die Verwendung mit HDBaseT®
Jede Spule einzeln getestet und zertifiziert
Messmarkierungen am Außenmantel
NEC® Typ CM und CSA® Typ CMR bewertet

Lieferumfang und technische Daten

Konstruktion
F / UTP mit vier verdrillten Paaren, Innenmantel, Abfluss, Gesamtfolienschutz, Reißleine und Gesamtmantel

Elektrik & Leistung
Gegenseitige Kapazität 17,1 pF / ft
Ausbreitungsgeschwindigkeit 69%
Ausbreitungsverzögerungsversatz 45 nS / 100 m
Gleichstromwiderstand maximal 28,6 Ohm
Gleichstromwiderstand Unwucht eines Paares maximal 5%
Kapazitätsungleichgewicht 330 pF / 100 m
Charakteristische Impedanz 100 Ohm ± 15% (1-250 MHz)
(4) Verdrehte Paare
Farben Blau / Weiß, Orange / Weiß, Grün / Weiß, Braun / Weiß
Leiter 24 AWG massives Kupfer
Isolierung 0,0055 Zoll dickes HDPE
Außendurchmesser (pro Leiter) maximal 1,016 mm (0,040 Zoll)

Innenjacke
Farbe weiß
Material PVC
Dicke 0,0135 ± 0,0015 Zoll (0,3429 ± 0,0381 mm)

Gesamtschild
Lassen Sie 26 AWG massives Zinn / Kupfer ab
Schild Aluminiumfolie (100% Deckung)

Außenjacke
Farbe blau
Material PVC
Dicke 0,4572 mm (0,018 Zoll)
Außendurchmesser 6,2 ± 0,15 mm (0,244 ± 0,006 Zoll)
Empfohlener Mindestbiegeradius 70 mm
Maximale Zugspannung 25 lbf (111 N)

Bewertung
NEC Artikel 800; UL Subject 444, Typ CM; CSA Typ CMR; ANSI / TIA / EIA-568-B.2 Kategorie 5e
