Crestron CRESNET-NP-TL-SP500

CRESNET-NP-WH-SP500 groß

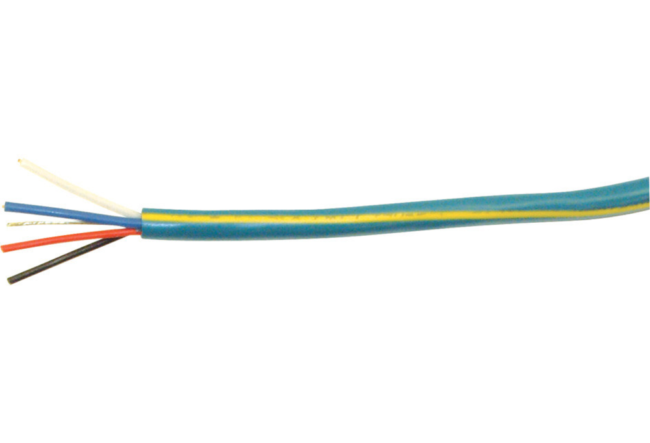

Cresnet®-Steuerkabel, ohne Plenum, blaugrün, 152 m lange Spule

Das CRESNET-NP-TL-SP500 Kabel ist Crestron®-zertifiziert für die Verkabelung eines Cresnet®-Steuerungsnetzwerks. Bietet (1) geschirmtes Twisted Pair mit 22 AWG für Cresnet-Steuerdaten und (1) 18 AWG-Paar für 24 VDC und Masse in einem einzigen PVC-Mantel.

Crestron Systembus Kabel

Produktübersicht

Der Cresnet®-Bus ist das Kommunikations-Backbone für viele Crestron®-Tastaturen, Lichtsteuerungen, Schattenmotoren, Sensoren und andere Geräte. Cresnet ist ein einfaches und dennoch flexibles 4-Draht-Netzwerk, das bidirektionale Kommunikation und 24-VDC-Stromversorgung für Cresnet-Geräte bietet. Cresnet ermöglicht sowohl Homerun- als auch Daisy-Chain-Verkabelungstopologien mit Kabellängen von bis zu 915 Metern pro Durchgang.

In einem einzelnen PVC-Mantel ohne Plenum enthält CRESNET-NP (1) ein Paar mit 18 AWG für 24 VDC und Masse und (1) ein abgeschirmtes Twisted Pair mit 22 AWG für Steuerdaten. CRESNET-NP ist in vier Farben erhältlich: blaugrün, orange, schwarz oder weiß.

Lieferumfang und technische Daten

Datenpaar
Farben Blau / Weiß
Leiter (2) 22 AWG (0,33 mm²) verseiltes blankes Kupfer, verdrillt
Isolierschaum Polyolefin
Schild Aluminium / Polyester (100% Deckung)
(1) 0,20 mm² (0,20 mm²) verzinntes Kupfer ablassen
Kapazität 12,5 pF / ft (41 pF / m), nominal
Impedanz 100 Ohm, nominal

Power Pair
Farben Rot / Schwarz
Leiter (2) 18 AWG (0,82 mm²) blankes Kupferlitzen
Isolierung PVC
Schild keine

Außenjacke
Material PVC
Dicke 0,813 mm (0,032 Zoll) nominal
Außendurchmesser 6,35 mm (0,250 Zoll) nominal
Farboptionen Blaugrün mit gelbem Streifen, Orange mit schwarzem Streifen, Schwarz mit gelbem Streifen oder Weiß mit grauem Streifen

Beachtung
NEC Artikel 800; UL-Subjekt 13, Typ CM; CSA Typ CMG; RoHS

Datenblatt als PDF zum Download
