Crestron CRESFIBER8G-P-SP500

CRESFIBER8G-P-SP500 Glasfaserkabel groß

CresFiber® 8G Multimode-Glasfaserkabel, 50/125 x 4 Breakout, Plenum, 500-Fuß-Spule

Das CRESFIBER8G-P-SP500 ist ein Multimode-Glasfaserkabel mit abgestuftem Index und erweiterter Bandbreite für die Verwendung mit DigitalMedia 8G ™ -Faserlösungen sowie Standard-DigitalMedia ™ -Fasern und Crestron HDMI® über Glasfaser.

Crestron Systembus Kabel

Produktübersicht

Hochleistungs-CresFiber® 8G ist ein Multimode-Glasfaserkabel mit Gradientenindex, das von Crestron® entwickelt wurde, um eine erweiterte Bandbreite für die zuverlässige Installation von Crestron-Systemen auf Multimode-Faserbasis bereitzustellen. CresFiber 8G wurde auf Wellenlängen bis zu 1550 nm getestet und übertrifft damit die Leistung von CresFiber der vorherigen Generation sowie von generischem OM2 und OM3. CresFiber 8G bietet laseroptimierte Kerne mit ultrahoher Bandbreite und garantiert eine konstante Leistung über Kabel mit einer Länge von bis zu 300 m für alle DigitalMedia 8G ™ -Faserlösungen sowie für Standard-DigitalMedia ™ -Fasern, Crestron HDMI® über Fasern und andere Multimode-Faseranwendungen.

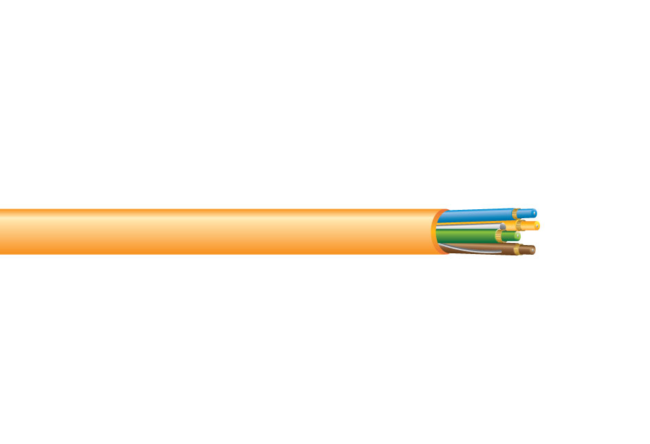

CresFiber 8G bietet vier einzeln ummantelte Faserstränge in einem einzigen verstärkten Außenmantel. Da für viele Crestron-Glasfaseranwendungen nur ein oder zwei Litzen erforderlich sind, bieten die in CresFiber 8G verfügbaren zusätzlichen Litzen ausreichend Ersatzteile für die Sicherung oder können zur Unterstützung mehrerer Geräte über eine einzige Kabelstrecke verwendet werden. Die Konstruktion des Breakout-Kabels vereinfacht die Terminierung und macht eine separate Breakout-Baugruppe oder einen Zwischenspleiß überflüssig.

Das Modell CRESFIBER8G-P ist in Spulen mit einer Länge von 500 und 1000 Fuß erhältlich und für die Verwendung in einem Umgebungsluftraum geeignet. (Verwenden Sie für Anwendungen ohne Plenum-Innensteigrohr CRESFIBER8G-NP.) Auf dem Außenmantel sind Fußmarkierungen aufgedruckt, mit denen die genaue Länge jeder Kabelstrecke bei der Inbetriebnahme des installierten Systems leicht bestimmt werden kann. Die Terminierung des CresFiber 8G-Kabels kann mit Crestron CRESFIBER-CONN-SC50UM-12-Steckern und dem CRESFIBER-TK-Terminierungskit erfolgen.

Lieferumfang und technische Daten

Multimode-Faserstränge (x4)
Fibre Core-Typ: Multimode-Graded-Index;
Kern- / Manteldurchmesser: 50/125 µm nominal;
Minimale Laserbandbreite / EMB: 600 MHz * km bei 850 nm, 1200 MHz * km bei 1300 nm, 600 MHz * km bei 1550 nm;
Maximale Dämpfung: 2,75 dB / km bei 850 nm, 1 dB / km bei 1300 nm, 1 dB / km bei 1550 nm;
Dispersion: Weniger als 6 ns / km zwischen 800-850 nm Wellenlängen
Puffertyp: dicht;
Durchmesser: 900 um nominal;
Farben (1-4): Blau, Orange, Grün, Braun
Festigkeitsmaterial: Aramidgarne
Jackenfarben (1-4): Blau, Orange, Grün, Braun;
Material: raucharmes PVC;
Außendurchmesser: 2,94 mm (0,094 Zoll) nominal

Außenjacke
Konstruktionsausbruch mit Gesamtjacke
Material Raucharmes PVC
Central Strength Member Fiberglas-Epoxidstab (dielektrisch)
Tape Wrap Polypropylen
Reißleine Ja
Außendurchmesser 8,0 mm (0,313 Zoll) nominal oder weniger
Farbe Orange mit schwarzem Text

Mechanisch
Maximale Zugbelastung 1200 N (270 lbf) für die Installation, 500 N (110 lbf) für den Betrieb
Minimaler Biegeradius 160 mm für die Installation, 80 mm für den Betrieb
Quetschfestigkeit (EIA 455-41) 100 N / cm
Schlagfestigkeit (UVP 455-25) Mindestens 25 Schläge
Biegung, mindestens ± 90 ° 25 Zyklen

Umwelt
Betriebstemperatur -0 ° bis + 85 ° C
Installationstemperatur 0 ° bis + 75 ° C
Lagertemperatur -4 ° bis + 185 ° F (-20 ° bis + 85 ° C)

Gewicht
Nennwert 59 kg / km (40 lb / 1000 ft)

Bewertung
OFNP (UL 910), CSA FT6

Datenblatt als PDF zum Download
