Crestron USB-NX2-REMOTE-1G-W

USB über Ethernet Netzwerk Endpoint Wall, Platte mit Routing, Remote, Weiß

Das USB-NX2-REMOTE-1G-W USb Anschlussfeld in weiß erweitert und leitet jedes USB 1.1- oder 2.0-Gerät über ein Ethernet-Netzwerk oder Punkt-zu-Punkt über ein abgeschirmtes Twisted Pair-Kabel CAT5e (oder besser). Erweitert die USB-Routing-Funktionen eines DigitalMedia ™ -Systems und bietet Funktionen für virtuelle Hubs. Wird an einem 1-Gang-Schaltkasten montiert.

Crestron USB über Ethernet Extender Endpunkt mit 4 USB-A Anschlüssen

Produktübersicht

Die Crestron® USB-über-Netzwerk-Wandplatten mit Routing bieten eine zuverlässige Hochgeschwindigkeits-USB-Signalerweiterung und -Routing für USB 1.0-, 1.1- und 2.0-Geräte im gesamten Haus , Business oder Campus für Entfernungen bis zu 100 m. Mit den Virtual Hub-Funktionen können fünf USB-NX2-REMOTE-1G-Endpunkte gleichzeitig an einen einzelnen USB-NX2-LOCAL-1G-Endpunkt angeschlossen werden. Durch das Erstellen dieses virtuellen Hubs können zahlreiche USB-Geräte ein einzelnes Host-Gerät (z. B. einen PC) steuern. Die USB-Signale werden über das lokale Netzwerk transportiert und über ein Crestron-Steuerungssystem verwaltet.

Als Teil eines Crestron DigitalMedia ™ -Systems bieten die USB-Endpunkte eine nahtlose Weiterleitung von USB-Signalen neben Video und Audio. Von jedem Raum mit Videoanzeige aus können Sie überall im Gebäude zwischen mehreren Computern, Medienservern und Spielekonsolen wechseln und diese mit Maus und Tastatur, Gamecontroller oder elektronischem Whiteboard steuern.

Die USB-Endpunkte erweitern die integrierten Digital-Routing-Funktionen von DigitalMedia und bieten DM®-Sendern, -Empfängern oder -Schaltern eine verbesserte USB-Konnektivität, ohne dass zusätzliche Verkabelung erforderlich ist. Schließen Sie einfach einen USB-Endpunkt an den LAN-Anschluss eines DM-Senders oder -Empfängers oder an einen Anschluss im lokalen Netzwerk an. Es stehen zwei Arten von USB-Endpunkten für Wandplatten zur Verfügung:

USB-NX2-REMOTE-1G - Bietet Konnektivität für bis zu vier USB-Geräte (Tastaturen, Whiteboards, Mobilgeräte usw.) an einem Ort
USB-NX2-LOCAL-1G - Bietet Konnektivität für einen einzelnen USB-Host (Computer, Medienserver, Codec usw.)
Die USB-Endpunkte können verwendet werden, um eine einfache Punkt-zu-Punkt-USB-Signalerweiterung entweder über ein Ethernet-LAN ​​oder ein dediziertes CAT5e-Kabel bereitzustellen.2 Mindestens ein Remote- (Geräte-) Endpunkt (USB-NX2-REMOTE-1G) und einer Ein lokaler (Host-) Endpunkt (USB-NX2-LOCAL-1G) ist erforderlich, um ein funktionierendes System zu bilden. Die Endpunkte werden einzeln verkauft, um jeder Systemkonfiguration gerecht zu werden.

Die USB-NX2-LOCAL-1G- und USB-NX2-REMOTE-1G-Halterung befindet sich in einem ungehinderten nordamerikanischen 1-Gang-Schaltkasten und ist mit den Endpunkten USB-EXT-DM-LOCAL und USB-EXT-DM-REMOTE kompatibel.

HINWEIS: USB-NX2-LOCAL-1G und USB-NX2-REMOTE-1G leiten USB-Signale über ein Ethernet-Netzwerk. Informationen zu einfachen Punkt-zu-Punkt-USB-Signalverlängerungen finden Sie in den Wandplatten für USB über Kategorie-Kabelverlängerung (USB-EXT-2-REMOTE-1G und USB-EXT-2-LOCAL-1G) oder USB über Kategorie-Kabelverlängerer (USB-EXT-2).

Hauptmerkmale
Bieten Sie eine zuverlässige Hochgeschwindigkeits-USB-Signalerweiterung für die meisten USB 1.1- oder 2.0-Geräte1
Kompatibel mit Crestron® USB über Ethernet Extender mit Routing (USB-EXT-DM-LOCAL und USB-EXT-DM-REMOTE)
Unterstützt Virtual Hub-Funktionen mit bis zu fünf USB-NX2-REMOTE-1G-Endpunkten
Ermöglichen Sie eine einfache Punkt-zu-Punkt-USB-Erweiterung bis zu 100 m über CAT5e (oder besser)
Power over Ethernet (PoE)
Aktivieren Sie das USB-Signal-Routing unter der Kontrolle eines Crestron-Steuerungssystems oder eines DigitalMedia ™ -Systems4
Montage in einem ungehinderten nordamerikanischen 1-Gang-Schaltkasten (nicht im Lieferumfang enthalten)
Plug-and-Play-kompatibel mit den meisten Arten von USB 1.1- und 2.0-Geräten und -Hosts1
Für Windows®-, MacOS®- oder Linux®-Betriebssysteme sind keine Treiber erforderlich1
Transportieren Sie USB über Ethernet oder CAT5e mit einer Geschwindigkeit von bis zu 480 Mbit / s
Die Massenspeicherbeschleunigung maximiert die USB 2.0-Massenübertragungsgeschwindigkeit
Erweiterbar mit bis zu 4 USB-Hubs (nicht im Lieferumfang enthalten)

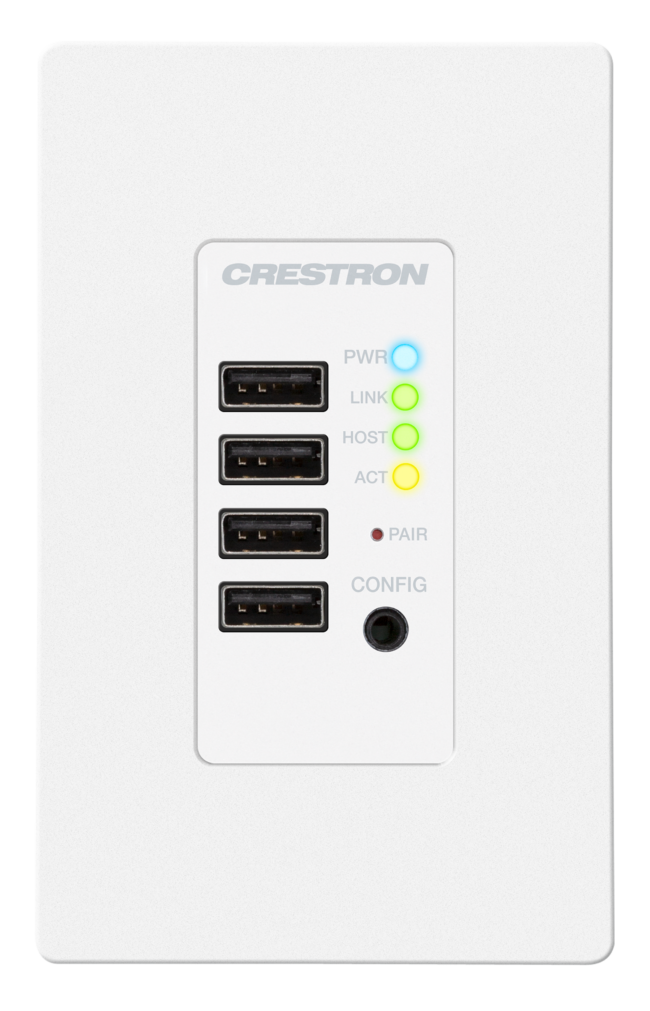

USB-NX2-REMOTE-1G bietet 4 USB-Typ-A-Anschlüsse
Erweitern Sie die USB-HID-Routing-Funktionen eines DigitalMedia ™ -Systems ohne zusätzliche Verkabelung
Fügen Sie jedem DM®-Sender, -Empfänger oder -Schalter USB-Host- oder Geräteanschlüsse hinzu
Lokaler USB-Endpunkt (Host) oder Remote-Endpunkt (Gerät), der für maximale Flexibilität einzeln verkauft wird

Lieferumfang und technische Daten

Kommunikation
Ethernet 100Base-T oder 1000Base-T, Schicht 2
Verbindungsgeschwindigkeit Bis zu 480 Mbit / s, abhängig von Netzwerkgeschwindigkeit und -qualität
USB-Geräteunterstützung USB 1.0 / 1.1 und 2.0 mit Hub-kompatibel, einschließlich isochroner Geräte1
USB-Hub-Unterstützung Jede Signalkette kann bis zu 4 USB-Hubs sowie einen USB-NX2-LOCAL-1G und einen USB-NX2-REMOTE-1G1 enthalten
Maximal 30 USB-Geräte 30 USB-Geräte oder 4 USB-Hubs mit 26 USB-Geräten
Host Computer OS Unterstützt Windows®-, MacOS®- und Linux®-Betriebssysteme
USB-Durchsatz USB 2.0 mit bis zu 480 Mbit / s, USB 1.1 mit bis zu 12 Mbit / s

Anschlüsse - Lokaler Endpunkt
24 V 0,75 A (1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
24 VDC Stromversorgung
KONFIG Nur zur Verwendung im Werk
LINK (1) 8-poliger RJ45-Stecker, Buchse;
Stellt eine Verbindung zu einem Ethernet-Netzwerk oder direkt zu einem Remote-Endpunkt her
IEEE 802.3Af
USB (1) USB Typ B Anschluss, Buchse
USB 2.0-Geräteanschluss für den Anschluss an den USB-Hostcomputer, den Medienserver, die Spielekonsole, den Annotator, den Codec usw.

Anschlüsse - Remote-Endpunkt

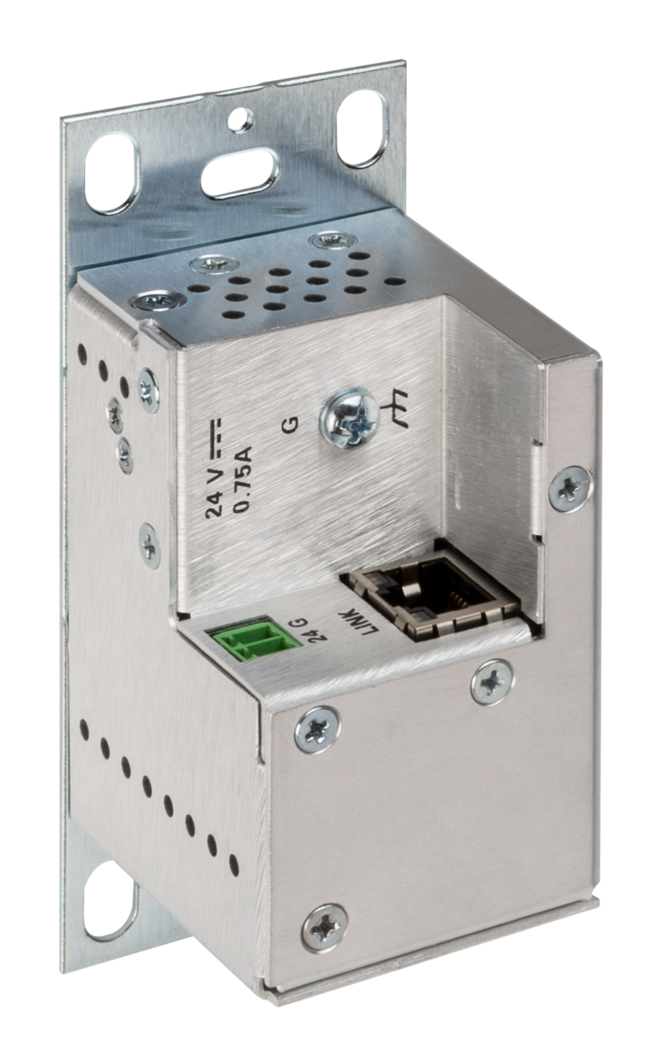

24 V 0,75 A (1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
24 VDC Stromeingang;
KONFIG Nur zur Verwendung im Werk
LINK (1) 8-poliger RJ45-Stecker, Buchse;
Stellt eine Verbindung zum Link-Port auf dem lokalen Endpunkt her
IEEE 802.3Af
USB (4) USB-Typ-A-Anschlüsse, Buchse;
USB 2.0-Hostanschlüsse zum Anschluss von USB-Geräten wie Mäusen, Tastaturen und anderen USB-Geräten

Indikatoren - Lokaler Endpunkt
ACT (1) Gelbe LED zeigt die Datenaktivität über die LINK-Verbindung an
HOST (1) Grüne LED zeigt eine gültige Verbindung zum USB-Host an
LINK (1) Grüne LED zeigt eine gültige LINK-Verbindung zum Remote-Endpunkt an
PAAR (1) Drucktaste zum Herstellen einer Verbindung mit einem Remote-Endpunkt
PWR (1) Blaue LED zeigt an, dass die Betriebsstromversorgung über den USB-Host erfolgt

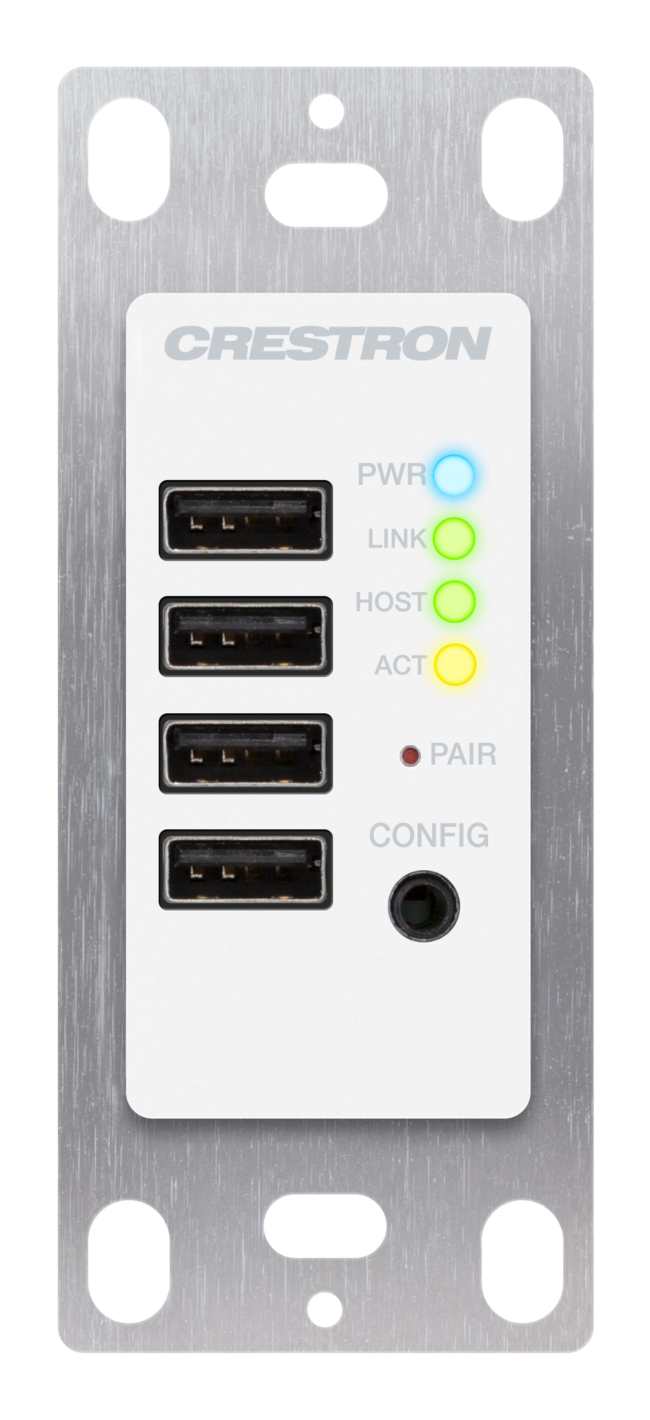

Anzeigen - Remote-Endpunkt
ACT (1) Gelbe LED zeigt die Datenaktivität über die LINK-Verbindung an
HOST (1) Grüne LED zeigt eine gültige Verbindung zum USB-Host am lokalen Endpunkt an
LINK (1) Grüne LED zeigt eine gültige LINK-Verbindung zum lokalen Endpunkt an
PAAR (1) Drucktaste zum Herstellen einer Verbindung mit einem lokalen Endpunkt
PWR (1) Blaue LED zeigt an, dass die Betriebsstromversorgung über das Netzteil erfolgt

Leistung
USB-NX2-LOCAL-1G USB wird über die USB-Host-Schnittstelle mit Strom versorgt
IEEE 802.3Af-Gerät mit Stromversorgung
Optional ist eine Ferritperle vorgesehen, um elektromagnetische Störungen (EMI) zu reduzieren oder zu verhindern .
USB-NX2-REMOTE-1G-Eingang: 100-240 VAC, 50/60 Hz;
Ausgang: 0,75 A bei 24 VDC
IEEE 802.3Af-Gerät mit Stromversorgung
Optional ist eine Ferritperle vorgesehen, um elektromagnetische Störungen (EMI) zu reduzieren oder zu verhindern .

Umwelt
Temperatur 0 ° bis 50 ° C
Luftfeuchtigkeit 20% bis 80% rF (nicht kondensierend)

Gehäuse
Konstruktion Metall, schwarze Oberfläche mit weißer oder schwarzer Polycarbonat-Etikettenauflage
Unterputz-Wandhalterungen in einem ungehinderten nordamerikanischen 1-Gang-Schaltkasten (nicht im Lieferumfang enthalten);
Mindestmontagetiefe von 51 mm erforderlich;
Frontplatte im Dekorationsstil der Serie FP-G1 (nicht im Lieferumfang enthalten)

Maße
Höhe 105 mm
Breite 44 mm
Tiefe 50 mm

Beachtung
IC, FCC Part 15 Digitales Gerät der Klasse B.
