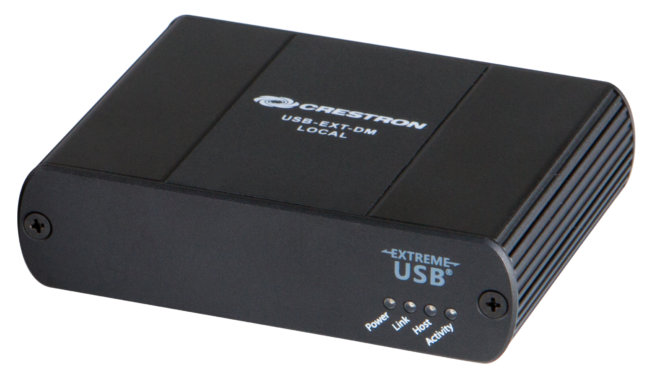

Der USB-EXT-DM-LOCAL ermöglicht die Erweiterung und Weiterleitung von USB 1.1- oder 2.0-Geräten über ein Ethernet-Netzwerk oder Punkt-zu-Punkt über CAT5e. Erweitert die USB-Routing-Funktionen eines DigitalMedia ™ -Systems.
Der Crestron® USB-über-Ethernet-Extender (USB-EXT-DM) bietet die Möglichkeit, USB-Peripheriegeräte an mehreren Standorten in einem Heim, Unternehmen oder einer Bildungseinrichtung anzuschließen und an einen oder mehrere verschiedene Computer (oder andere Hosts) an einer beliebigen Stelle im Internet zu leiten Gebäude. Die USB-Signale werden über das lokale Ethernet-Netzwerk transportiert und über ein Crestron-Steuerungssystem verwaltet.
Als Teil eines Crestron DigitalMedia ™ -Systems bietet der USB-EXT-DM eine nahtlose Weiterleitung aller Arten von USB-Signalen neben Video und Audio. Von jedem Raum mit Videoanzeige aus können Sie überall im Gebäude zwischen mehreren verschiedenen Computern, Medienservern und Spielekonsolen wechseln und diese mit Maus und Tastatur, Gamecontroller oder elektronischem Whiteboard steuern.
Der USB-EXT-DM erweitert die integrierten Digital Hia-Routing-Funktionen von DigitalMedia und erweitert jeden DM®-Sender, -Empfänger oder -Schalter um eine erweiterte USB-Konnektivität, ohne dass zusätzliche Verkabelung erforderlich ist. Die Installation ist so einfach wie das Anschließen eines USB-EXT-DM-Moduls an den LAN-Port eines DM-Senders oder -Empfängers oder an einen Port im lokalen Netzwerk. Es stehen zwei Arten von Modulen zur Verfügung:
USB-EXT-DM-REMOTE - Bietet Konnektivität für bis zu vier USB-Geräte (Tastaturen, Whiteboards, Mobilgeräte usw.) an einem Ort
USB-EXT-DM-LOCAL - Bietet Konnektivität für einen einzelnen USB-Host (Computer, Medienserver, Codec usw.)
Der USB-EXT-DM bietet Kompatibilität mit praktisch jedem USB 1.1- oder 2.0-Gerät, einschließlich Smartphones, Tablets, Mediaplayern, Kameras, Druckern, Flash-Laufwerken, Festplatten, Hubs und mehr. Sie können also nicht nur einen Computer mit Maus und Tastatur steuern, sondern auch Ihr Smartphone synchronisieren, Fotos hochladen und Musik- und Videodateien mit diesem Computer teilen - alles klar im gesamten Gebäude.
Ohne Steuerungssystem oder DigitalMedia-System können USB-EXT-DM-Module verwendet werden, um eine einfache Punkt-zu-Punkt-USB-Signalerweiterung entweder über ein Ethernet-LAN oder ein dediziertes CAT5e-Kabel bereitzustellen. Mindestens ein Gerätemodul (USB-EXT-DM-REMOTE) und ein Hostmodul (USB-EXT-DM-LOCAL) sind erforderlich, um ein funktionierendes System zu bilden. Die Module werden einzeln verkauft, um jeder Systemkonfiguration gerecht zu werden.
Hauptmerkmale
Bietet eine zuverlässige Hochgeschwindigkeits-USB-Signalerweiterung für jedes USB 1.1- oder 2.0-Gerät.
Aktiviert das USB-Signal-Routing unter der Steuerung eines Crestron-Steuerungssystems oder DigitalMedia ™ -Systems.
Erweitert die USB-HID-Routing-Funktionen eines DigitalMedia ™ -Systems ohne zusätzliche Verkabelung
Fügt jedem DM®-Sender, -Empfänger oder -Schalter USB-Host- oder Geräteanschlüsse hinzu
Ermöglicht auch eine einfache Punkt-zu-Punkt-USB-Erweiterung über CAT5e
Transportiert USB über Ethernet oder CAT5e mit einer Geschwindigkeit von bis zu 480 Mbit / s
USB-Hostmodule und Gerätemodule werden einzeln für maximale Flexibilität verkauft
Kommunikation
Ethernet 100Base-T oder 1000Base-T, Schicht 2
Verbindungsgeschwindigkeit Bis zu 480 Mbit / s, abhängig von Netzwerkgeschwindigkeit und -qualität
USB-Geräteunterstützung USB 1.1- und 2.0-kompatibel, einschließlich isochroner Geräte
Anschlüsse - USB-EXT-DM-LOCAL
USB (1) USB Typ B-Buchse (Kabel im Lieferumfang enthalten);
USB 2.0-Geräteanschluss für den Anschluss an den USB-Hostcomputer, den Medienserver, die Spielekonsole, den Annotator, den Codec usw.
Link (1) 8-polige RJ45-Buchse;
Verbindung zu einem Ethernet-Netzwerk oder direkt zu einem USB-EXT-DM-REMOTE
Anschlüsse - USB-EXT-DM-REMOTE
USB (4) USB Typ A Buchse;
USB 2.0-Hostanschlüsse zum Anschluss von USB-Mäusen, Tastaturen, Whiteboards, Gamecontrollern, Kameras, Mobilgeräten, Druckern, Flash-Laufwerken, Festplatten, Hubs und anderen USB-Geräten;
Verfügbare Leistung: 500 mA bei 5 Volt Gleichstrom pro Anschluss
24 V DC (1) 2,1 x 5,5 mm DC-Stromanschluss;
24 Volt Gleichstromeingang;
PW-2407WU Netzteil enthalten
Link (1) 8-polige RJ45-Buchse;
Verbindung zu einem Ethernet-Netzwerk oder direkt zu einem USB-EXT-DM-LOCAL

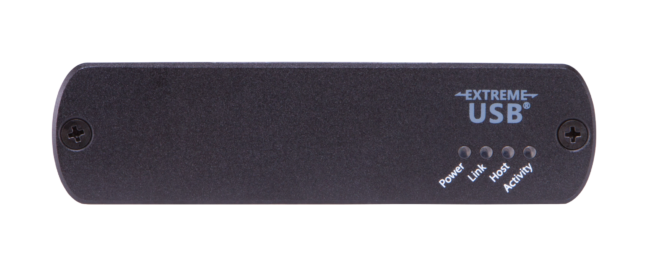

Bedienelemente und Anzeigen - USB-EXT-DM-LOCAL
Stromversorgung (1) Blaue LED zeigt die über den USB-Host gelieferte Betriebsleistung an
Verbindung (1) Grüne LED zeigt eine gültige Verbindungsverbindung zu einem USB-EXT-DM-REMOTE an
Host (1) Grüne LED zeigt eine gültige Verbindung zum USB-Host an
Aktivität (1) Gelbe LED zeigt die Datenaktivität über die Verbindungsverbindung an
Paar (1) Drucktaste zum Herstellen einer Verbindung mit einem USB-EXT-DM-REMOTE
Bedienelemente und Anzeigen - USB-EXT-DM-REMOTE
Stromversorgung (1) Blaue LED zeigt die über das Netzteil gelieferte Betriebsleistung an
Verbindung (1) Grüne LED zeigt eine gültige Verbindungsverbindung zu einem USB-EXT-DM-LOCAL an
Host (1) Grüne LED zeigt eine gültige Verbindung zum USB-Host am USB-EXT-DM-LOCAL an
Aktivität (1) Gelbe LED zeigt die Datenaktivität über die Verbindungsverbindung an
Paar (1) Drucktaste zum Herstellen einer Verbindung mit einem USB-EXT-DM-LOCAL
Strombedarf
USB-EXT-DM-LOCAL USB wird über die USB-Host-Schnittstelle mit Strom versorgt
USB-EXT-DM-REMOTE 0,75 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2407WU enthalten
Umwelt
Temperatur 0 ° bis 50 ° C
Luftfeuchtigkeit 20% bis 80% rF (nicht kondensierend)
Gehäuse (typisch pro Einheit)
Konstruktion Schwarz eloxiertes Aluminium
Montage Freistehend oder Aufputzmontage (Montagehalterung im Lieferumfang enthalten)
Abmessungen (typisch pro Einheit)
Höhe 26 mm
Breite 100 mm
Tiefe 77 mm
