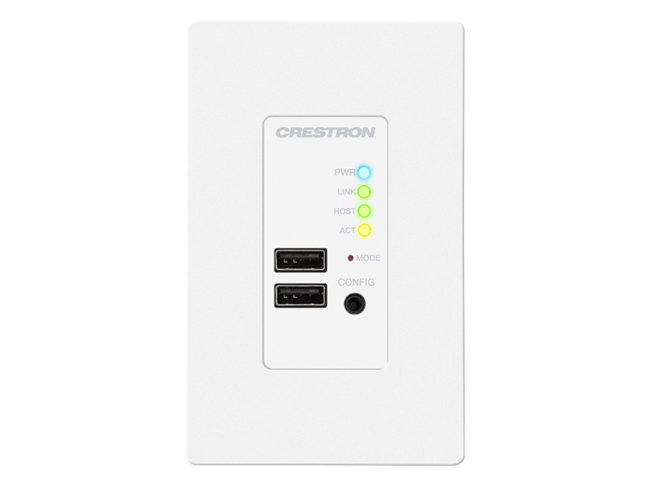

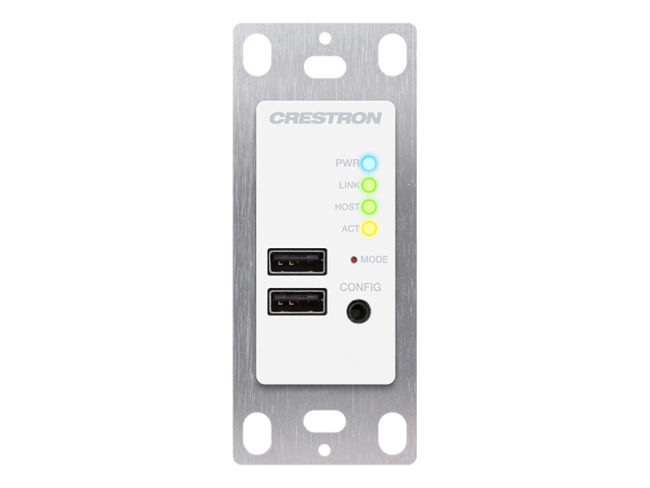

Der USB-EXT-2-REMOTE-1G-W USB Extender in Weiß zum Wandeinbau erweitert jedes USB 1.1- oder 2.0-Gerät bis zu 100 m (330 Fuß) Punkt-zu-Punkt über ein abgeschirmtes Twisted Pair-Kabel CAT5e (oder besser). Wird an einem 1-Gang-Schaltkasten montiert.
Erweitert jedes USB 1.1- oder 2.0-Gerät bis zu 100 m Punkt über Punkt über ein ungeschirmtes Twisted Pair-Kabel CAT5e (oder besser).
Die Crestron® USB over Category Cable Extender-Wandplatten (USB-EXT-2-LOCAL-1G und USB-EXT-2-REMOTE-1G in weiß) bieten eine zuverlässige Hochgeschwindigkeits-USB-Signalerweiterung für USB 1.1- und 2.0-Geräte in einem Konferenzraum , Klassenzimmer, Auditorium, medizinische Einrichtung, öffentlicher Raum oder Privatwohnung. Ohne spezielle Konfiguration oder Treiber erfordern die USB-Extender, dass Kabel über ein einzelnes abgeschirmtes Twisted-Pair-Kabel (STP) mit CAT5e (oder besser) bis zu 100 m lang verlaufen. Die USB-Extender unterstützen die meisten USB-Gerätetypen und sind Plug-and-Play-kompatibel mit Computern, auf denen Windows®-, MacOS®- und Linux®-Betriebssysteme ausgeführt werden.
Es stehen zwei Arten von USB-Extendern für Wandplatten zur Verfügung:
USB-EXT-2-REMOTE-1G - Bietet Konnektivität für bis zu zwei USB-Geräte (Tastaturen, Whiteboards, Mobilgeräte usw.) an einem Ort
USB-EXT-2-LOCAL-1G - Bietet Konnektivität für einen einzelnen USB-Host (Computer, Medienserver, Codec usw.)
Die Verbindung der beiden Extender erfordert einen Durchgang eines abgeschirmten CAT5e-Twisted-Pair-Kabels.2 Beide Extender werden von einem einzigen 100-240-VAC-Netzteil gespeist, das an beiden Enden an eine Wechselstromsteckdose angeschlossen werden kann.3 Der USB-EXT-2 ‑LOCAL - 1G und USB - EXT - 2 - REMOTE - 1G werden in einem ungehinderten nordamerikanischen 1-Gang-Schaltkasten montiert und sind auch mit dem USB over Twisted Pair Extender (USB - EXT - 2) kompatibel.
Hauptmerkmale
Bieten Sie eine zuverlässige Hochgeschwindigkeits-USB-Signalerweiterung für die meisten USB 1.1- oder 2.0-Geräte1
Kompatibel mit Crestron® USB über Twisted Pair Extender (USB-EXT-2)
Erweitern Sie USB-Signale bis zu 100 m (330 Fuß) über CAT5e (oder besser) Twisted-Pair-Kabel
100-240 VAC Netzteil (im Lieferumfang enthalten)
Aktivieren Sie die transparente Punkt-zu-Punkt-USB-Erweiterung ohne Konfiguration oder Programmierung
Montage in einem ungehinderten nordamerikanischen 1-Gang-Schaltkasten (nicht im Lieferumfang enthalten)
Plug-and-Play-kompatibel mit den meisten Arten von USB 1.1- und 2.0-Geräten und -Hosts
Für Windows®-, MacOS®- oder Linux®-Betriebssysteme sind keine Treiber erforderlich1
Transportieren Sie USB über CAT5e mit einer Geschwindigkeit von bis zu 480 Mbit / s
Die Massenspeicherbeschleunigung maximiert die USB 2.0-Massenübertragungsgeschwindigkeit
Erweiterbar mit bis zu 4 USB-Hubs (nicht im Lieferumfang enthalten)
Bietet 2 USB-Typ-A-Anschlüsse
Kommunikation
LINK USB-Erweiterung bis zu 100 m über ein festes CAT5e-Kabel (oder besser) mit abgeschirmtem Twisted Pair-Kabel (STP )
USB-Geräteunterstützung USB 1.0 / 1.1- und 2.0-kompatibel, einschließlich Massenspeicher und isochroner Geräte
USB-Hub-Unterstützung Jede Signalkette kann bis zu 4 USB-Hubs sowie einen USB-EXT-2-LOCAL-1G und einen USB-EXT-2-REMOTE-1G1 enthalten
Maximal 30 USB-Geräte 30 USB-Geräte oder 4 USB-Hubs mit 26 USB-Geräten
Host Computer OS Unterstützt Windows®-, MacOS®- und Linux®-Betriebssysteme
USB-Durchsatz USB 2.0 mit bis zu 480 Mbit / s, USB 1.1 mit bis zu 12 Mbit / s
Anschlüsse - Lokaler Endpunkt
24 V 0,75 A (1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
24 VDC Stromeingang;
PW-2407WUL Netzteil enthalten
KONFIG Nur zur Verwendung im Werk
LINK Stellt eine direkte Verbindung zu einer Fernbedienung her extender
USB (1) USB Typ B Anschluss, Buchse;
USB 2.0-Geräteanschluss für den Anschluss an den USB-Hostcomputer, den Medienserver, die Spielekonsole, den Annotator, den Codec usw.
Anschlüsse - Remote-Endpunkt
24 V 0,75 A (1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
24 VDC Stromeingang;
PW-2407WUL Netzteil enthalten
KONFIG Nur zur Verwendung im Werk
LINK (1) 8-poliger RJ45-Stecker, Buchse;
Stellt eine Verbindung zum Link-Port des lokalen Extenders2 her
USB (2) USB-Typ-A-Anschlüsse, Buchse; USB 2.0-Hostanschlüsse zum Anschluss von USB-Geräten wie Mäusen, Tastaturen und anderen USB-Geräten
Indikatoren - Lokaler Endpunkt
ACT (1) Gelbe LED zeigt die Datenaktivität auf der LINK-Schnittstelle an
HOST (1) Grüne LED zeigt eine gültige Verbindung zum USB-Host an
LINK (1) Grüne LED zeigt eine gültige LINK-Verbindung zum Remote Extender an
MODUS (1) Einbau-Drucktaste (nur zur Verwendung im Werk)
PWR (1) Blaue LED zeigt an, dass die Betriebsstromversorgung über das lokale Netzteil oder den LINK-Anschluss3 erfolgt
Anzeigen - Remote-Endpunkt
ACT (1) Gelbe LED zeigt die Datenaktivität auf der LINK-Schnittstelle an
HOST (1) Grüne LED zeigt eine gültige Verbindung zum USB-Host am lokalen Extender an
LINK (1) Grüne LED zeigt eine gültige LINK-Verbindung zum lokalen Extender an
MODUS (1) Einbau-Drucktaste (nur zur Verwendung im Werk)
PWR (1) Blaue LED zeigt an, dass die Betriebsstromversorgung über das lokale Netzteil oder den LINK-Anschluss3 erfolgt
Leistung
USB-EXT-2-LOCAL-1G USB wird über die USB-Host-Schnittstelle3 mit Strom versorgt
Optional ist eine Ferritperle vorgesehen, um elektromagnetische Störungen (EMI) zu reduzieren oder zu verhindern .
USB-EXT-2-REMOTE-1G-Eingang: 100-240 VAC, 50/60 Hz;
Ausgang: 0,75 A bei 24 VDC;
Modell: PW-2407WUL;
Optional ist eine Ferritperle vorgesehen, um elektromagnetische Störungen (EMI) zu reduzieren oder zu verhindern .
Umwelt
Temperatur 0 ° bis 50 ° C
Luftfeuchtigkeit 20% bis 80% rF (nicht kondensierend)
Gehäuse
Konstruktion Metall, schwarze Oberfläche mit weißer oder schwarzer Polycarbonat-Etikettenauflage
Unterputz-Wandhalterungen in einem ungehinderten nordamerikanischen 1-Gang-Schaltkasten (nicht im Lieferumfang enthalten);
Mindestmontagetiefe von 51 mm erforderlich;
Frontplatte im Dekorationsstil der Serie FP-G1 (nicht im Lieferumfang enthalten)
Maße
Höhe 105 mm
Breite 44 mm
Tiefe 50 mm
Beachtung
IC, FCC Part 15 Digitales Gerät der Klasse B.
