Crestron UC-MX70-U

Crestron Flex Advanced Tabletop-Videokonferenzsystem für große Räume

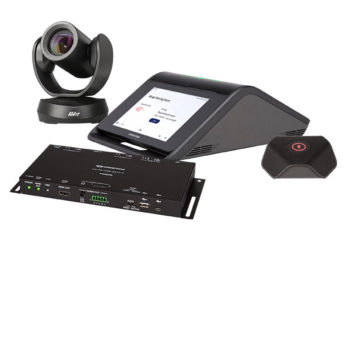

Der UC-MX70-U bietet eine vollständige Videokonferenzraumlösung für UC-Anwendungen mit offener Plattform. Es unterstützt ein einzelnes Display und verfügt über das Crestron Flex-Tischkonferenzgerät, HDMI® über CATx-Empfänger, AVer® CAM520 PRO Enterprise-Kamera, Mikrofon-Pod, Kabel und Netzteil.

Crestron Flex Advanced Tabletop-Videokonferenzsystem für große Räume

Produktübersicht

Der UC-MX70-U bietet eine vollständige Videokonferenzraumlösung für UC-Anwendungen mit offener Plattform. Es unterstützt ein einzelnes Display1 und verfügt über das Crestron Flex-Tischkonferenzgerät (CCS-UC-1-X), HDMI® über CATx-Empfänger (HD-RX-USB-2000-C) und die AVer® CAM520 PRO-Kamera für Unternehmen ( UC-CAM-HD-520), Mikrofon-Pod (CCS-UCA-MIC), Kabel und Netzteil.

Intuitive Benutzeroberfläche mit beeindruckendem Audio
Das Crestron Flex Tabletop-Konferenzgerät (CCS-UC-1-X) bietet mit seinem großen 7-Zoll-HD-Display, dem integrierten 360 ° Quad-Mikrofon-Array und einer AEC-fähigen USB-Freisprecheinrichtung, die Vollduplex unterstützt, ein hervorragendes Konferenz- und Kollaborationserlebnis Breitband-Audio-Performance.

Hochauflösende Videokonferenzen
Die mitgelieferte AVer CAM520 PRO Enterprise-Kamera (UC-CAM-HD-520) verfügt über ein Weitwinkel-Sichtfeld von 82 ° Diagonale, um einen gesamten Konferenzraum in Full HD 1080p-Videoauflösung aufzunehmen. Hochpräzise asphärische Optiken, ein 2M-Pixelsensor mit extrem wenig Licht und eine fortschrittliche Videoverarbeitung sorgen für ein klares Videobild, das frei von Licht- oder Rauschartefakten ist.

Sprachanrufe und Audiokonferenzen
Das CCS-UC-1-X bietet Vollduplex-Konferenz-Freisprechfunktionen und ist mit den wichtigsten SIP-kompatiblen Telefonsystemen kompatibel. Das Wählen und Beantworten von Anrufen ist über den großen HD-Farb-Touchscreen einfach und intuitiv. Der Corporate Directory Access (LDAP) ermöglicht das Wählen per Tastendruck aus dem zentral verwalteten Verzeichnis des Kunden. Die native Skype® for Business VoIP-Unterstützung ermöglicht die One-Touch-Join-Funktion für geplante Skype-Besprechungen (nur Audio), oder Sie können einen Skype-Anruf über das Verzeichnis oder die Wähltastatur tätigen.
Das CCS-UC-1-X kann über Bluetooth®-Konnektivität mit einem Mobiltelefon gekoppelt werden, um Anrufe zu tätigen oder daran teilzunehmen, oder als Lautsprecher und / oder Mikrofon für eine Anwendung, die auf einem Smartphone ausgeführt wird. Bei Verwendung für Anrufe werden auf dem Touchscreen Steuerelemente für das Bluetooth-fähige Telefon angezeigt, die eine sofortige Verbindung per Knopfdruck ermöglichen.
Der CCS-UC-1-X funktioniert wie jedes USB-Audioklassengerät und ermöglicht es Ihnen, einen Laptop über USB anzuschließen, um die Audioleistung für alle auf dem Laptop ausgeführten Softphone-, Multimedia- oder Audiokonferenzanwendungen zu verbessern.

BYOD Multimedia-Präsentation
Schließen Sie ein Anzeigegerät an den HDMI-Ausgangsanschluss des HD-RX-USB-2000-C an, um eine hochauflösende Videopräsentation von allen Arten von BYOD-Quellen zu ermöglichen.
Schließen Sie eine AV-Quelle an den HDMI-Eingangsanschluss des CCS-UC-1-X an, um HD-Videoinhalte in voller Bewegung auf dem Raumdisplay anzuzeigen. Quellen mit DisplayPort ™ - oder USB Type-C®-Ausgängen können auch über ein optionales Crestron-Videokabelsystem (CBL-MULTI-6 oder CBL-MULTI-12, separat erhältlich) angeschlossen werden.
Verwenden Sie die integrierte AirMedia®-Technologie für die drahtlose Präsentation von Inhalten von einem Laptop, Smartphone oder Tablet über das drahtlose Wi-Fi®-Netzwerk des Raums.
Besuchen Sie www.crestron.com/airmedia für weitere Informationen.

Videokonferenzen und Web Collaboration
Videokonferenzen werden durch Anschließen eines Laptops aktiviert, auf dem Webkonferenzen oder UC-Anwendungen wie Microsoft Teams® Rooms, Skype for Business, Cisco Webex®, GotoMeeting®, Slack®, BlueJeans oder Zoom Rooms ™ ausgeführt werden. Alle Teilnehmer erhalten ein verbessertes bidirektionales Audio sowie eine hochauflösende Ansicht des gesamten Raums.

Schließen Sie den HDMI-Ausgang des Laptops an, damit der gesamte Raum entfernte Inhalte und Kamerabilder auf dem Hauptraumdisplay anzeigen kann. Laptops mit DisplayPort- oder USB-Typ-C-Ausgängen können auch über ein optionales Crestron-Videokabelsystem (CBL-MULTI-6 oder CBL-MULTI-12, separat erhältlich) angeschlossen werden.

HDMI über CATx-Empfänger
Der HDMI-über-CATx-Empfänger (HD-RX-USB-2000-C) empfängt unkomprimierte HDMI-, CEC-, RS-232-, Ethernet- und IR-Signale, die von einem Crestron Flex-Tischkonferenzgerät (CCS-UC-1-X) über a gesendet werden einzelnes CAT Typ3 Kabel. An den relevanten Ausgangsanschlüssen werden Signale für den Anschluss an das Front-of-Room-Display ausgegeben.

Sicherheit für Unternehmen
Crestron Flex ist eine Lösung für Unternehmen, die sich ideal für den Masseneinsatz in Unternehmen, Universitäten, medizinischen, militärischen oder staatlichen Einrichtungen jeder Größe eignet. Die erweiterten Sicherheitsfunktionen gewährleisten Datenschutz, Zuverlässigkeit und Einhaltung der IT-Richtlinien Ihres Unternehmens.

Einfache Bereitstellung und Geräteverwaltung
Der XiO Cloud-Dienst4 ist ein IoT-Cloud-basierter Bereitstellungsdienst, mit dem Installateure und IT-Manager problemlos Tausende von Geräten bereitstellen und verwalten können. Der XiO Cloud-Dienst ermöglicht Systemwarnungen, Netzwerkverwaltung und Bereitstellung.
Besuchen Sie www.crestron.com/xiocloud für weitere Informationen.

Hauptmerkmale
Tabletop Audio- und Videokonferenzlösung
Präsentieren, anrufen, konferenzen und arbeiten Sie mit Ihrer eigenen UC-Konferenzsoftware (BYOD) zusammen.
Das komplette Kit enthält das Crestron Flex Tabletop-Konferenzgerät (CCS-UC-1-X), HD-RX-USB-2000-C HDMI® über CATx-Empfänger, AVer® CAM520 PRO Enterprise-Kamera, Mikrofon-Pod, Kabel und Stromversorgung liefern
Einfach anzugeben und zu installieren - kein benutzerdefiniertes Design, keine Programmierung oder Softwareinstallation erforderlich
Netzwerkverwaltung und -bereitstellung sowie Systemwarnungen über den XiO Cloud®-Dienst
Sicherheit auf Unternehmensebene - Verbindet und kommuniziert sicher über jedes Unternehmens- oder SMB-Netzwerk

Lieferumfang und technische Daten

Enthaltene Komponenten
CCS-UC-1-X Crestron Flex Tischkonferenzgerät;
PW-2420RU Universelles Netzteil und Netzkabel
Kabel, CAT5e, RJ-45-zu-RJ-45, 3,66 m (12 Fuß);
Kabelmanagement-Hardware
CCS-UCA-MIC Verlängerungsmikrofon-Pod
UC-CAM-HD-520 AVer® CAM520 PRO Unternehmenskamera
HD-RX-USB-2000-C HDMI über CATx-Empfänger
CBL-HD-THIN-HS-6 HDMI-Kabel, dünn, Typ A Stecker-Stecker, 1,8 m
CBL-HD-6 HDMI-Schnittstellenkabel, 1,8 m
CBL-USB-A-BMICRO-6-USB-Kabel, USB-Kabel Typ A-Stecker auf Micro-B-Stecker, 1,8 m
DM-CBL-ULTRA-PC-20-Ethernet-LAN-Kabel für Touchscreen, CAT6a, RJ-45-zu-RJ-45, blau, 20 Fuß (6 m)
STIRP IR Emitter Probe mit 3,5 mm Mini-Telefonstecker

Crestron Flex Tischkonferenzgerät
Touchscreen 178 mm (7 Zoll) Diagonale kapazitives Multi-Touch-TFT-Aktivmatrix-Farb-LCD, 1280 x 800 Pixel
Mic Mute Symbol & Light Bar Kapazitive Tasten mit zweifarbigen LEDs. Mit beiden Tasten können Sie zwischen Stummschaltung und Stummschaltung umschalten
AEC Limes Audio TrueVoice® akustische Echounterdrückung, automatische Mikrofonmischung, automatische Verstärkungsregelung und dynamische Rauschunterdrückung;
Vollduplex IEEE 1329 Typ 1-konform
Lautsprecher Breitbandlautsprecher;
Verstärkerleistung: 11 W;
95 dB SPL bei maximaler Ausgangsleistung von 0,5 m;
Frequenzgang: 90 Hz bis 22 kHz
Mikrofone 360 ​​° Quad-Mikrofon-Array;
Aufnahmebereich (typisch): 6 m
Erweiterungsmikrofone Ein Erweiterungsmikrofon-Pod (CCS-UCA-MIC) ist enthalten
Anwesenheitssensor 1,83 m (6 Fuß) PIR-Reichweite vor dem Touchscreen;
Ethernet 100 Mbit / s, Sicherheit und Verwaltung für Unternehmen, einschließlich IEEE 802.1X, Active Directory®-Authentifizierung, LDAP, Kerberos, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), SRTP, Digest-Zugriffsauthentifizierung, Kennwortanmeldung, sichere HTTPS-Bereitstellung , XiO Cloud-Dienst
USB USB 2.0 Micro Typ B Geräteanschluss;
Unterstützt UAC für Audio-Interface
Stromversorgung 24 VDC über externes 100-240 VAC, 50/60 Hz Netzteil, Modell PW-2420RU (im Lieferumfang enthalten)
HINWEIS: Der CCS-UC-1-X kann nicht über Power over Ethernet oder PoE + mit Strom versorgt werden.

Abmessungen
Höhe: 105 mm
Breite: 227 mm (8,92 Zoll)
Tiefe: 324 mm (12,74 Zoll)
Gewicht 2,5 kg

Mikrofon-Pod
Modell CCS-UCA-MIC
Kommunikation A2B-Busprotokoll, Slave, synchrone Daten, Mehrkanal-I2S / TDM zu I2S / TDM
Mikrofon Dreifaches Mikrofonarray mit (3) Nieren-Elektret-Elementen
Aufnahmebereich 6 m (typisch), 360 °
Mikrofonstummschaltung (1) Kapazitive Taste mit zweifarbiger LED, wechselt zwischen Stummschaltung und Stummschaltung (betrifft alle Systemmikrofone)
Anschlüsse (2) RJ9 4P4C-Anschluss, Buchse
Stromversorgung Stromversorgung über das CCS-UC-1-X über den A2B-Bus

Kamera
Modell AVer® CAM520 PRO
Weites Sichtfeld 82 °
Konnektivität USB Type-C®-Anschluss
Netzteil mit 12 VDC
Auflösung / FPS HD 1080p bei 30 fps

Abmessungen
Höhe: 182 mm
Breite: 153 mm (6,02 Zoll)
Tiefe: 143 mm (5,63 Zoll)

HDMI über CATx-Empfänger
Videoausgangssignaltypen HDMI (DVI-kompatibel5)
Audioausgangssignaltypen HDMI, analoges Stereo
Kommunikations-Ethernet: 100-Mbit / s-Durchgang;
USB: USB 2.0-Durchgang für Kamera;
RS-232: Serieller 2-Wege-Durchgang bis zu 115,2 kBaud
(Nur Daten senden / Daten empfangen);
IR: IR-Signaldurchgang bis zu 60 kHz;
HDMI: HDCP 2.2, EDID, CEC-Durchgang
HDMI über CATx3: HDCP 2.2, EDID, Ethernet, CEC / IR / RS-232
Netzteil (im Lieferumfang enthalten) Eingang: 0,8 A (maximal) bei 100-240 VAC, 50/60 Hz;
Ausgang: 1,25 A bei 24 VDC;
Modell: PW-2412WU

Abmessungen
Höhe: 114 mm
Breite: 9,61 Zoll (244 mm)
Tiefe: 25 mm
Gewicht 776 g

Datenblatt als PDF zum Download
