Crestron UC-M70-Z

Crestron Flex Tabletop-Videokonferenzsystem für große Räume für die Zoom Rooms ™ -Software

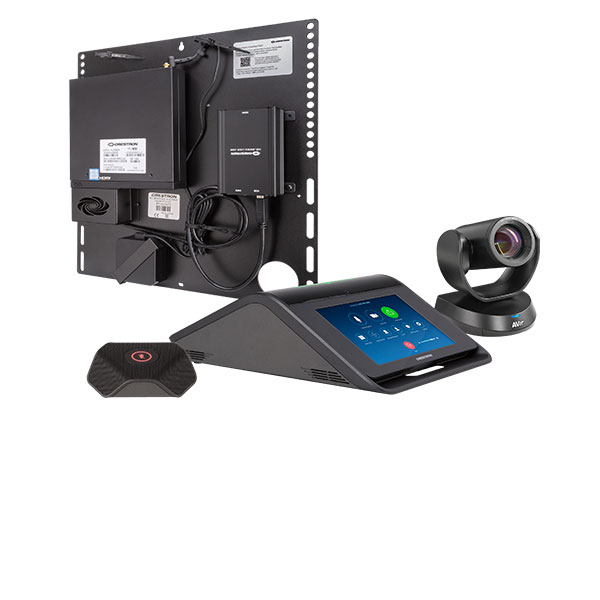

Das UC-M70-Z-System bietet eine vollständige Videokonferenzraumlösung zur Verwendung mit der Zoom Rooms-Software. Es unterstützt eine einzelne Videoanzeige und verfügt über das Crestron Flex-Tischkonferenzgerät, die UC-Halterung mit UC-ENGINE, die Enterprise-Kamera AVer® CAM520 PRO, einen Mikrofon-Pod, Kabel und ein Netzteil.

Crestron Flex Tabletop-Videokonferenzsystem für große Räume für die Zoom Rooms ™ -Software

Produktübersicht

Das Crestron Flex UC-M70-Z-System bietet eine Videokonferenzraumlösung zur Verwendung mit der Zoom Rooms-Software. Es unterstützt ein einzelnes Video-Display1 und verfügt über das Crestron Flex-Tischkonferenzgerät (CCS-UC-1), die UC-Halterungsbaugruppe (UC-BRKT-200-SZ-ASSY) und die AVer® CAM520 PRO Enterprise-Kamera (UC-CAM) -HD-520), Mikrofon-Pod (CCS-UCA-MIC), Kabel und Netzteil.

Native Zoom Rooms ™ Software-Erfahrung
Das UC-M70-Z-System verfügt über eine Zoom Rooms-Konferenzsoftware, die Audio- und Videokonnektivität für eine einfache Zusammenarbeit und gemeinsame Nutzung von Inhalten ermöglicht.

Intuitive Benutzeroberfläche mit beeindruckendem Audio
Das Crestron Flex Tabletop-Konferenzgerät (CCS-UC-1) bietet mit seinem großen 7-Zoll-HD-Display, dem integrierten 360 ° Quad-Mikrofon-Array und einer AEC-fähigen USB-Freisprecheinrichtung, die Vollduplex-Breitband-Audio unterstützt, ein hervorragendes Konferenz- und Kollaborationserlebnis Performance.

Vereinfachte Bereitstellung
Die UC-Halterungsbaugruppe (UC-BRKT-200-S-Z-ASSY) bietet vormontierte Komponenten auf einer montagefertigen Halterung, um die Installation zu vereinfachen. Die Baugruppe kann an einer Wand montiert oder an der Rückseite des Anzeigegeräts angebracht werden.

Hochauflösende Videokonferenzen
Die mitgelieferte AVer CAM520 PRO Enterprise-Kamera (UC-CAM-HD-520) verfügt über ein Weitwinkel-Sichtfeld von 82 ° Diagonale, um einen gesamten Konferenzraum in Full HD 1080p-Videoauflösung aufzunehmen. Hochpräzise asphärische Optiken, ein 2M-Pixelsensor mit sehr wenig Licht und eine fortschrittliche Videoverarbeitung sorgen für ein klares Videobild, das frei von Licht- oder Rauschartefakten ist.

Sicherheit für Unternehmen
Crestron Flex ist eine Lösung für Unternehmen, die sich ideal für den Masseneinsatz in Unternehmen, Universitäten, medizinischen, militärischen oder staatlichen Einrichtungen jeder Größe eignet. Die erweiterten Sicherheitsfunktionen gewährleisten Datenschutz, Zuverlässigkeit und Einhaltung der IT-Richtlinien Ihres Unternehmens.

Einfache Bereitstellung und Geräteverwaltung
Der XiO Cloud-Dienst2 ist ein IoT-Cloud-basierter Bereitstellungsdienst, mit dem Installateure und IT-Manager problemlos Tausende von Geräten bereitstellen und verwalten können. Der XiO Cloud-Dienst ermöglicht Systemwarnungen, Netzwerkverwaltung und -bereitstellung sowie das Pairing eines Steuergeräts mit der UC Engine des Systems. Systemupdates werden durch Windows®-Softwareupdates gesteuert.
Besuchen Sie www.crestron.com/xiocloud für weitere Informationen.

Bereitstellungsressourcen
Sehen Sie sich die Crestron Flex-Checkliste vor der Bereitstellung an, um Ihre Crestron Flex-Installation zu planen.

Hauptmerkmale
Tabletop-Videokonferenzlösung für die Zoom Rooms ™ -Umgebung
Die native Touchscreen-Benutzeroberfläche von Zoom Rooms bietet eine konsistente Benutzererfahrung mit einfacher Bedienung und One-Touch-Besprechungsbeiträgen
Das komplette Kit enthält das Crestron Flex-Tischkonferenzgerät, die AVer® CAM520 PRO Enterprise-Kamera, die UC-Halterungsbaugruppe, den Mikrofon-Pod, die Kabel und das Netzteil - fügen Sie einfach ein Display hinzu und montieren Sie es
Einfach anzugeben und zu installieren - kein benutzerdefiniertes Design, keine Programmierung oder Softwareinstallation erforderlich
Netzwerkverwaltung und -bereitstellung sowie Systemwarnungen über den XiO Cloud®-Dienst
Sicherheit auf Unternehmensebene - Verbindet und kommuniziert sicher über jedes Unternehmens- oder SMB-Netzwerk

Lieferumfang und technische Daten

Enthaltene Komponenten
CCS-UC-1 Crestron Flex Tischkonferenzgerät:
Kabel, CAT5e, RJ-45-zu-RJ-45, 3,66 m (12 Fuß);
Kabelmanagement-Hardware
UC-BRKT-200-S-Z-ASSY UC-Halterungsbaugruppe für Zoom-Raumsysteme, bestehend aus:
UC-ENGINE-S-Z: Video zur UC-Engine für Zoomräume
HD-CONV-USB-200: HDMI® zu USB 3.0-Konverter für die Aufnahme von Inhalten
Montageteile
UC-CAM-HD-520 AVer® CAM520 PRO Unternehmenskamera
CCS-UCA-MIC Verlängerungsmikrofon-Pod
CBL-CAT5E-7-Ethernet-LAN-Kabel für UC Engine, RJ-45-zu-RJ-45, schwarz, 7 Fuß (2,1 m)
CBL-HD-6 HDMI-Schnittstellenkabel, 1,8 m
CBL-HD-20 HDMI-Schnittstellenkabel, 6,1 m
CBL-USB-A-BMICRO-6-USB-Kabel, USB-Kabel Typ A-Stecker auf Micro-B-Stecker, 1,8 m
CBL-USB-A-EXT-15 USB-Verlängerungskabel, USB Typ A Stecker-Buchse, 4,6 m
PW-2420RU Universelles Netzteil und Netzkabel
EDID Passthrough HDMI von Frau zu Mann

Crestron Flex Tischkonferenzgerät
Touchscreen 178 mm (7 Zoll) Diagonale kapazitives Multi-Touch-TFT-Aktivmatrix-Farb-LCD, 1280 x 800 Pixel
Benutzeroberfläche Zoomräume Benutzeroberfläche
Mikrofonstummschaltungssymbol und Lichtleiste (2) Kapazitive Tasten mit zweifarbigen LEDs. Mit beiden Tasten können Sie zwischen Stummschaltung und Stummschaltung umschalten
AEC Limes Audio TrueVoice® akustische Echounterdrückung, automatische Mikrofonmischung, automatische Verstärkungsregelung und dynamische Rauschunterdrückung, Vollduplex IEEE 1329 Typ 1-konform
Lautsprecher Vollbereichslautsprecher;
Verstärkerleistung: 11 W;
95 dB SPL bei maximaler Ausgangsleistung von 0,5 m;
Frequenzgang: 90 Hz bis 22 kHz
Mikrofone 360 ​​° Quad-Mikrofon-Array;
Aufnahmebereich (typisch): 6 m
Erweiterungsmikrofone Ein Erweiterungsmikrofon-Pod (CCS-UCA-MIC) ist enthalten
Anwesenheitssensor 1,83 m (6 Fuß) PIR-Reichweite vor dem Touchscreen;
Ethernet Dual-Port 100 Mbit / s, Sicherheit und Verwaltung für Unternehmen, einschließlich IEEE 802.1X, Active Directory®-Authentifizierung, LDAP, Kerberos, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), SRTP, Digest-Zugriffsauthentifizierung, Kennwortanmeldung, HTTPS Sichere Bereitstellung, XiO Cloud-Dienst, Microsoft Intune®-Client, primärer Port ist IEEE 802.3at Typ 2 PoE + -kompatibel
USB USB 2.0 Micro Typ B Geräteanschluss, unterstützt UAC für Audio-Interface zu UC Engine (Kabel enthalten)
Energieoptionen PoE +: IEEE 802.3at Typ 2, Klasse 4 (25,5 W) PoE + -betriebenes Gerät
HINWEIS: Wenn der zusätzliche Mikrofon-Pod (CCS-UCA-MIC) verwendet wird, kann PoE + nicht zur Stromversorgung des Geräts verwendet werden.
24 VDC: 24 VDC über externes 100-240 VAC, 50/60 Hz Netzteil, Modell PW-2420RU

Abmessungen
Höhe: 104 mm (4,11 Zoll)
Breite: 227 mm (8,92 Zoll)
Tiefe: 324 mm (12,74 Zoll)
Gewicht 2,5 kg

Mikrofon-Pod
Modell CCS-UCA-MIC
Kommunikation A2B-Busprotokoll, Slave, synchrone Daten, Mehrkanal-I2S / TDM zu I2S / TDM
Mikrofon Dreifaches Mikrofonarray mit (3) Nieren-Elektret-Elementen
Aufnahmebereich 6 m (typisch), 360 °
Mikrofonstummschaltung (1) Kapazitive Taste mit zweifarbiger LED, wechselt zwischen Stummschaltung und Stummschaltung (betrifft alle Systemmikrofone)
Anschlüsse (2) RJ9 4P4C-Anschluss, Buchse
Stromversorgung Stromversorgung über das CCS-UC-1 über den A2B-Bus

Abmessungen
Höhe: 25 mm
Breite: 97 mm
Tiefe: 87 mm

Kamera
Modell AVer® CAM520 PRO
Bildsensor Der 2M-Pixelsensor mit sehr wenig Licht sorgt für ein klares und natürliches Bild bei schlechten Lichtverhältnissen
Brennweite des Objektivs 3,9 mm (breit) ~ 47,3 mm (tele)
Weites Sichtfeld 82º
Objektiv F # 1.8 (breit) ~ 2.8 (tele)
Schwenken / Neigen / Zoomen Schwenken: ± 170 °;
Neigung: + 90 ° (oben), -30 ° (unten);
18-facher Gesamtzoom (12-facher optischer Zoom)
Konnektivität USB Type-C®-Anschluss
Netzteil mit 12 VDC
Auflösung / FPS HD 1080p bei 30 fps

UC-Halterung
Mini-PC Intel Core®-Prozessor mit Windows® 10 IOT Edition-Betriebssystem, 4K-UHD-Grafik und 100/1000 Mbit / s Ethernet-Konnektivität
UC Client Zoom Rooms Software
Management Client XiO Cloud-Dienst
Inhalt HDMI-Eingang über HDMI-zu-USB 3.0-Konverter aufnehmen (Modell HD-CONV-USB-200)
Display-Ausgabe Unterstützung für einzelne Displays
Anzeigeausgangsauflösung 1080p
Stromversorgung 65 W über externen 100-240 VAC, 50/60 Hz Adapter (im Lieferumfang enthalten)
Konstruktion Metallhalterung, schwarz, vormontiert mit UC-ENGINE-S-Z und HD-CONV-USB-200
Montage Oberflächenwandhalterung hinter dem Anzeigegerät oder Befestigung an der Rückseite des Anzeigegeräts über die Schrauben, mit denen das Display an einer VESA®-kompatiblen Displayhalterung befestigt ist;
Die Halterung enthält Befestigungslöcher an beiden Seitenkanten, die vertikal 100, 200 und 300 mm voneinander entfernt sind, um die Befestigung an beiden Seiten der Display-Montageplatte zu ermöglichen

Abmessungen
Höhe: 381 mm
Breite: 368 mm (14,50 Zoll)
Tiefe: 44 mm (1,72 Zoll)
Gewicht 3,0 kg
Abmessungen
Höhe: 182 mm
Breite: 153 mm (6,02 Zoll)
Tiefe: 143 mm (5,63 Zoll)
