Crestron UC-MX70-T

Crestron Flex Advanced Tabletop-Videokonferenzsystem für große Räume für Microsoft Teams®-Räume

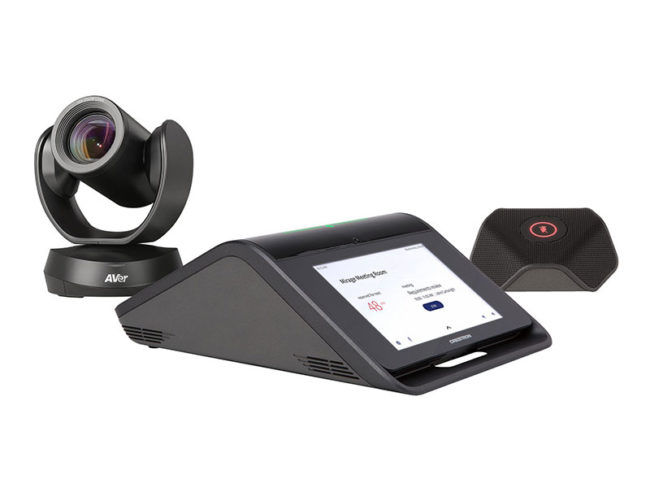

Das UC-MX70-T-System bietet eine vollständige Videokonferenzraumlösung zur Verwendung mit der intelligenten Kommunikationsplattform Microsoft Teams Rooms. Es unterstützt Einzel- oder Doppelvideodisplays und verfügt über das Crestron Flex-Tischkonferenzgerät, die UC-Halterungsbaugruppe mit UC-ENGINE, die AVer® CAM520 PRO-Kamera für Unternehmen, einen Mikrofon-Pod, Kabel und ein Netzteil.

Crestron Flex Advanced Tabletop-Videokonferenzsystem für große Räume für Microsoft Teams®-Räume

Produktübersicht

Das UC-MX70-T-System bietet eine vollständige Videokonferenzraumlösung zur Verwendung mit der intelligenten Kommunikationsplattform Microsoft Teams Rooms. Es unterstützt einzelne oder doppelte Videoanzeigen1 und verfügt über das Crestron Flex-Tischkonferenzgerät (CCS-UC-1-X), die UC-Halterungsbaugruppe mit UC-ENGINE (UC-BRKT-250-PT-ASSY) und AVer® CAM520 PRO Enterprise -grade Kamera (UC-CAM-HD-520), Mikrofon-Pod (CCS-UCA-MIC), Kabel und Netzteil.

Native Microsoft Teams® Rooms-Erfahrung
Das UC-MX70-T-System bietet die gesamte UC-Erfahrung von Microsoft Teams Rooms für jeden Meetingbereich in einem Unternehmen oder einer KMU-Einrichtung, unabhängig davon, ob eine Cloud-basierte Bereitstellung von Microsoft Teams Rooms, lokale Skype® for Business-Software oder eine Mischung aus der zwei.

Intuitive Benutzeroberfläche mit beeindruckendem Audio
Das Crestron Flex Tabletop-Konferenzgerät (CCS-UC-1-X) bietet mit seinem großen 7-Zoll-HD-Display, dem integrierten 360 ° Quad-Mikrofon-Array und einer AEC-fähigen USB-Freisprecheinrichtung, die Vollduplex unterstützt, ein hervorragendes Konferenz- und Kollaborationserlebnis Breitband-Audio-Performance.

Vereinfachte Bereitstellung
Die UC-Halterungsbaugruppe (UC-BRKT-250-P-T-ASSY) bietet vormontierte Komponenten auf einer montagefertigen Halterung, um die Installation zu vereinfachen. Die Baugruppe kann an einer Wand montiert oder an der Rückseite des Anzeigegeräts angebracht werden. Die direkte Verbindungsmethode von Crestron vereinfacht die Installation mit einer einzigen Verbindung vom Flex-Tischkonferenzgerät zur UC-Halterungsbaugruppe.2

Hochauflösende Videokonferenzen
Die mitgelieferte AVer CAM520 PRO Enterprise-Kamera (UC-CAM-HD-520) verfügt über ein Weitwinkel-Sichtfeld von 82 ° Diagonale, um einen gesamten Konferenzraum in Full HD 1080p-Videoauflösung aufzunehmen. Hochpräzise asphärische Optiken, ein 2M-Pixelsensor mit sehr wenig Licht und eine fortschrittliche Videoverarbeitung sorgen für ein klares Videobild, das frei von Licht- oder Rauschartefakten ist.

Integration des Crestron-Steuerungssystems
Das Crestron Flex-Tischkonferenzgerät kann in ein Crestron-Steuerungssystem integriert werden, um die Touchscreen-Steuerung von Raumbeleuchtung, motorisierten Fensterläden, Klimaregelung, AV und anderen Annehmlichkeiten zu ermöglichen.

Bringen Sie Ihr eigenes Gerät mit (BYOD)
Konferenzraumbesucher können ihren Laptop an das Crestron Flex-System anschließen, um ihre eigene UC-Konferenzplattform zu verwenden. Das integrierte Inhaltsaufnahmegerät des UC-MX70-T wechselt zur UC-Plattform des angeschlossenen Laptops und kehrt nach dem Trennen der Verbindung zur nativen Microsoft Teams Rooms-Plattform zurück.

Sicherheit für Unternehmen
Crestron Flex ist eine Unternehmenslösung, die in Zusammenarbeit mit Microsoft® entwickelt wurde, um sich nahtlos in die Bereitstellung von Microsoft Teams Rooms oder Skype for Business-Software zu integrieren. Crestron Flex ist ideal für den Masseneinsatz in Unternehmen, Universitäten, medizinischen, militärischen oder staatlichen Einrichtungen jeder Größe ausgestattet. Die erweiterten Sicherheitsfunktionen gewährleisten Datenschutz, Zuverlässigkeit und Einhaltung der IT-Richtlinien Ihres Unternehmens.

Einfache Bereitstellung und Geräteverwaltung
Der XiO Cloud-Dienst3 ist ein IoT-Cloud-basierter Bereitstellungsdienst, mit dem Installateure und IT-Manager problemlos Tausende von Geräten bereitstellen und verwalten können. Der XiO Cloud-Dienst ermöglicht Systemwarnungen, Netzwerkverwaltung und -bereitstellung sowie das Pairing eines Steuergeräts mit der UC Engine des Systems. Systemupdates werden durch Windows®-Softwareupdates gesteuert.
Besuchen Sie www.crestron.com/xiocloud für weitere Informationen.

Dual Control Option
Als zusätzlicher Kontrollpunkt für die Microsoft Teams Rooms-Umgebung kann dem UC-MX70-T-Kit ein 7-Zoll- oder 10,1-Zoll-Touchscreen der TS-Serie, TSS-Serie oder TSW-Serie hinzugefügt werden.2

Bereitstellungsressourcen
Sehen Sie sich die Crestron Flex-Checkliste vor der Bereitstellung an, um Ihre Crestron Flex-Installation zu planen.

Hauptmerkmale
Tabletop-Videokonferenzlösung für die Microsoft Teams® Rooms-Umgebung
Präsentieren, anrufen, konferenzen und arbeiten Sie mit der UC-Konferenzplattform (BYOD) Ihres eigenen Geräts oder der nativen Microsoft Teams Rooms-Plattform zusammen
Die native Microsoft Teams Rooms-Touchscreen-Benutzeroberfläche bietet eine konsistente Benutzererfahrung mit einfacher Bedienung und One-Touch-Besprechungsbeiträgen
Das komplette Kit enthält das Crestron Flex-Tischkonferenzgerät, die UC-Halterung, die AVer® CAM520 PRO-Kamera für Unternehmen, den Mikrofon-Pod, die Kabel und das Netzteil. Fügen Sie einfach die Displays hinzu und montieren Sie sie
Direkte Verbindungsoption zwischen UC Engine und Crestron Flex Tabletop-Konferenzgerät für einfache Installation und Konfiguration
Einfach anzugeben und zu installieren - kein benutzerdefiniertes Design, keine Programmierung oder Softwareinstallation erforderlich
Netzwerkverwaltung und -bereitstellung, Systemwarnungen und das Pairing eines Crestron Flex-Tabletop-Konferenzgeräts mit der UC Engine des UC-MX70-T-Systems über den XiO Cloud®-Dienst
Sicherheit auf Unternehmensebene - Verbindet und kommuniziert sicher über jedes Unternehmens- oder SMB-Netzwerk

Lieferumfang und technische Daten

Included Components
UC‑BRKT‑250‑P‑T‑ASSY UC Bracket Assembly for Microsoft Teams Rooms systems, comprised of:
UC‑ENGINE-P-T: UC Engine for Microsoft Teams Rooms systems;
ADPT-USB-ENET: USB-to-Ethernet Adapter
HD‑CONV‑USB‑250: HDMI® to USB 3.0 converter for content ingest;
Mounting Hardware
CCS‑UC‑1‑X Crestron Flex tabletop conferencing device;
PW-2420RU Universal power supply and power cord
Cable, CAT5e, RJ‑45‑to‑RJ‑45, 12 ft (3.66 m);
Cable management hardware
CCS-UCA-MIC Extension microphone pod
UC-CAM-HD-520 AVer® CAM520 PRO enterprise-grade camera
CBL‑CAT5E‑7 Ethernet LAN cable, CAT5e, RJ‑45‑to‑RJ‑45, black, 7 ft (2.1 m)
CBL‑HD‑THIN‑HS‑6 Thin HDMI cable for connecting display device, Type A male‑to‑male, 6 ft (1.8 m)
CBL-USB-A-BMICRO-6 USB 2.0 A - Micro-B cable,
6 ft (1.8 m)
CBL‑HD-6 HDMI Interface Cable, 6 ft (1.8 m)
CBL‑4K‑DP‑HD-6 Active Converter Cable, DisplayPort™ to HDMI®, 18 Gbps,
6 ft (1.8 m)
DM-CBL-ULTRA-PC-20 (2) Ethernet LAN cable for touch screen, CAT6a, RJ‑45‑to‑RJ‑45, blue,
20 ft (6 m)
PW‑2420RU Universal power supply and power cord
EDID passthrough (2) HDMI Female-to-Male

Crestron Flex Tischkonferenzgerät
Touchscreen 178 mm (7 Zoll) Diagonale kapazitives Multi-Touch-TFT-Aktivmatrix-Farb-LCD, 1280 x 800 Pixel
Benutzeroberfläche Benutzeroberfläche von Microsoft Teams Rooms sowie optionale Crestron-Raumsteuerung UI5
Mic Mute Symbol & Lichtleiste (2) Kapazitive Tasten mit zweifarbigen LEDs. Mit beiden Tasten können Sie zwischen Stummschaltung und Stummschaltung umschalten
AEC Limes Audio TrueVoice® akustische Echounterdrückung, automatische Mikrofonmischung, automatische Verstärkungsregelung und dynamische Rauschunterdrückung; Vollduplex IEEE 1329 Typ 1-konform
Lautsprecher Vollbereichslautsprecher, 11 W Verstärkerleistung, 95 dB SPL bei maximaler Ausgangsleistung von 0,5 m, Frequenzgang von 90 Hz bis 22 kHz
Mikrofone 360 ​​° Quad-Mikrofon-Array, 6 m typischer Aufnahmebereich
Erweiterungsmikrofone Unterstützt zwei Mikrofon-Pods, Modell CCS-UCA-MIC-KIT (separat erhältlich)
Anwesenheitssensor 6 Fuß (1,83 m) PIR-Reichweite vor dem Touchscreen
Ethernet 100 Mbit / s; Sicherheit und Verwaltung für Unternehmen, einschließlich IEEE 802.1X, Active Directory®-Authentifizierung, LDAP, Kerberos, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), SRTP, Digest-Zugriffsauthentifizierung, Kennwortanmeldung, sichere HTTPS-Bereitstellung, XiO Cloud-Dienst
USB USB 2.0 Micro Typ B Geräteanschluss, unterstützt UAC für Audio-Interface zu UC Engine (Modell UC-ENGINE-P) (Kabel enthalten)
Stromversorgung 24 VDC über externes 100-240 VAC, 50/60 Hz Netzteil, Modell PW-2420RU (im Lieferumfang enthalten)
HINWEIS: Der CCS-UC-1-X kann nicht über Power over Ethernet oder PoE + mit Strom versorgt werden.

Abmessungen
Höhe: 105 mm
Breite: 227 mm (8,92 Zoll)
Tiefe: 324 mm (12,74 Zoll)
Gewicht 2,5 kg

Mikrofon-Pod
Modell CCS-UCA-MIC
Kommunikation A2B-Busprotokoll, Slave, synchrone Daten, Mehrkanal-I2S / TDM zu I2S / TDM
Mikrofon Dreifaches Mikrofonarray mit (3) Nieren-Elektret-Elementen
Aufnahmebereich 6 m (typisch), 360 °
Mikrofonstummschaltung (1) Kapazitive Taste mit zweifarbiger LED, wechselt zwischen Stummschaltung und Stummschaltung (betrifft alle Systemmikrofone)
Anschlüsse (2) RJ9 4P4C-Anschluss, Buchse
Stromversorgung Stromversorgung über das CCS-UC-1-X über den A2B-Bus

Kamera
Modell AVer® CAM520 PRO
Weites Sichtfeld 82 °
Konnektivität USB Type-C®-Anschluss
Netzteil mit 12 VDC
Auflösung / FPS HD 1080p bei 30 fps

Abmessungen
Höhe: 182 mm
Breite: 153 mm (6,02 Zoll)
Tiefe: 143 mm (5,63 Zoll)

UC-Halterung
Mini-PC Intel Core®-Prozessor mit Windows® 10 IOT Edition-Betriebssystem, 4K-UHD-Grafik und 100/1000 Mbit / s Ethernet-Konnektivität
UC-Client Microsoft Teams Rooms oder Skype for Business-Software
Management Client XiO Cloud-Dienst
Inhalt HDMI-Eingang über HDMI-zu-USB 3.0-Konverter aufnehmen (Modell HD-CONV-USB-250)
Display-Ausgang Unterstützung für Einzel- oder Doppeldisplays
Anzeigeausgangsauflösung 1080p
Leistung 90 W über externen 100-240 VAC, 50/60 Hz Adapter (im Lieferumfang enthalten)
Konstruktion Metallhalterung, schwarz, vormontiert mit UC Engine (Modell UC-ENGINE-P-T) und USB-zu-HDMI-Wandler (Modell HD-CONV-USB-250)
Montage Oberflächenwandhalterung hinter dem Anzeigegerät oder Befestigung an der Rückseite des Anzeigegeräts über die Schrauben, mit denen das Display an einer VESA®-kompatiblen Displayhalterung befestigt ist; Die Halterung enthält Befestigungslöcher an beiden Seitenkanten, die vertikal in einem Abstand von 100, 200 und 300 mm angeordnet sind, um die Befestigung an beiden Seiten der Display-Montageplatte zu ermöglichen

Abmessungen
Höhe: 419 mm (16,50 Zoll)
Breite: 381 mm
Tiefe: 32 mm (1,27 Zoll)
