Crestron - Touchscreens

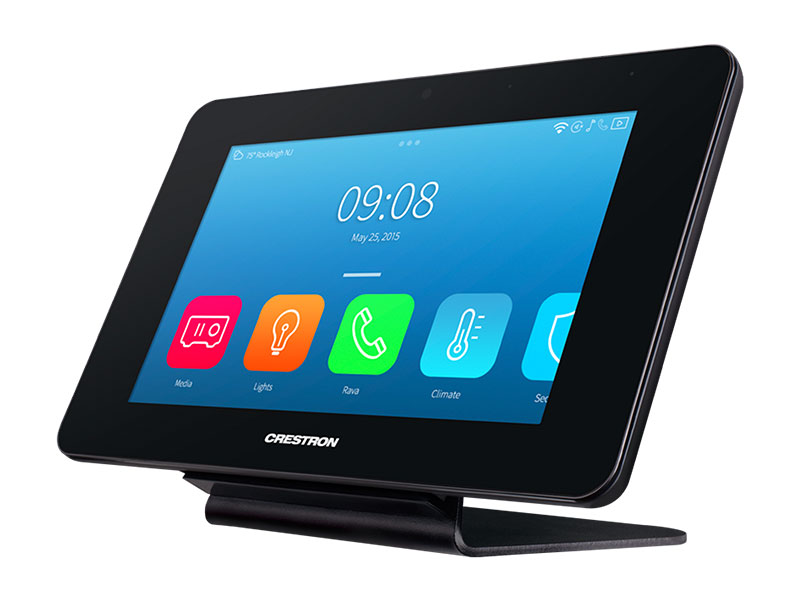

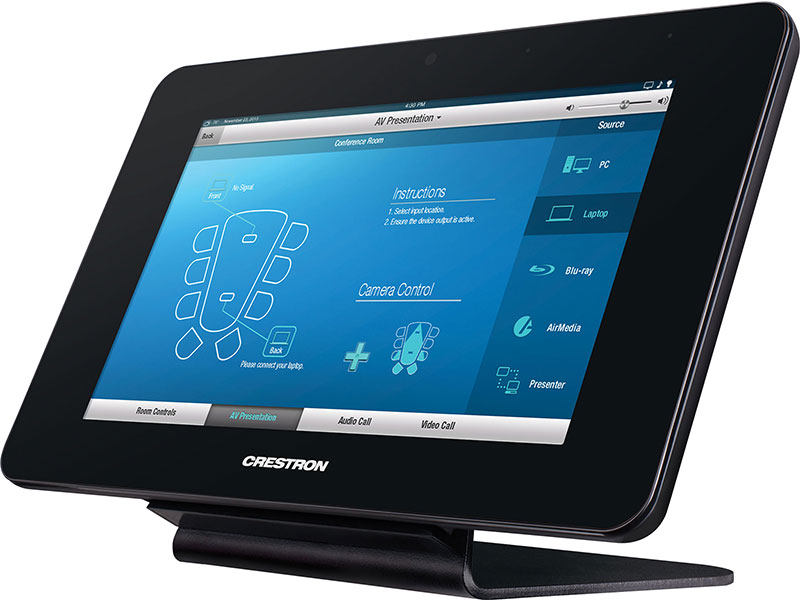

Crestron TST-902

8.7 "Drahtloser Touchscreen

Bietet einen fortschrittlichen drahtlosen Touchscreen-Controller im Tablet-Stil für Unternehmens-, Regierungs-, Klassenzimmer- und High-End-Heimanwendungen.

8.7 "Drahtloser Touchscreen

Produktübersicht

Der kabellose Crestron® TST-902-Touchscreen ist ein fortschrittlicher kabelloser Controller, der ultimative Leistung, Zuverlässigkeit und Anpassbarkeit für die Steuerung einer Vielzahl von Technologien in Unternehmen, Behörden, Klassenzimmern oder High-End-Heimumgebungen bietet. Sein dünnes Design im Tablet-Stil ist leicht zu halten und bewegt sich mühelos zwischen tragbaren und stationären Tischplatten oder in der Wand. [1] Der Akku mit großer Kapazität bietet mehrere Stunden oder Tage Betrieb zwischen den Ladevorgängen. Die drahtlose Dual-Mode-Leistung mit Roaming-Fähigkeit gewährleistet eine zuverlässige Konnektivität in einer gewerblichen Einrichtung oder Luxusresidenz.

Der TST-902 verfügt über einen kontrastreichen kapazitiven 8,7-Zoll-Touchscreen mit Smart Graphics® und ermöglicht eine vollständig anpassbare Steuerung von Medienpräsentations- und Telefonkonferenzsystemen, Beleuchtung und Schatten, HLK und BMS, Heimkino und einer Vielzahl anderer Technologien. Zusätzliche erweiterte Funktionen umfassen die Möglichkeit, jede Funktion mithilfe von Sprachbefehlen zu steuern, Streaming-Videos von Kameras und anderen Quellen in voller Bewegung anzuzeigen und im Internet zu surfen.

Smart Graphics®
Crestron-Touchscreens verwenden Smart Graphics, um die ultimative Benutzererfahrung und den ultimativen Wert zu bieten, indem sie die Erstellung dynamisch umfangreicher Benutzeroberflächen mit unglaublicher Effizienz und beispielloser Funktionalität ermöglichen. Mithilfe von Smart Graphics können Programmierer schnell flüssigkeitsgesteuerte Steuerelemente, animiertes Feedback, umfangreiche Metadaten, eingebettete Apps und Widgets sowie Full-Motion-Videos für ein äußerst ansprechendes und äußerst intuitives Touchscreen-Erlebnis integrieren.

Crestron Smart Graphics bietet diese Verbesserungen und mehr:

Cool aussehende grafische Tasten, Schieberegler, Knöpfe und Anzeigen, die intuitiv sind und Spaß machen
Kinetische Effekte zur Verbesserung des Realismusgefühls mit Listen und Symbolleisten, die auf Knopfdruck mit Schwung scrollen
Drag & Drop-Objekte, die einrasten und eine einfache Möglichkeit zum Quellenwechsel bieten
Dashboard-Widgets zur Personalisierung des Touchscreens mit Uhren, Wetter, Nachrichten und anderen Informationen
Ein stromsparender Bildschirmschoner, der die Anzeige von Zeit, Temperatur und anderem Textinhalt bei reduzierter Helligkeit ermöglicht
Anpassbare Themen, die für jeden Benutzer, jedes Ereignis oder jede Jahreszeit ein völlig anderes Erscheinungsbild ermöglichen
Ausgereifte SmartObjects®, die eine ausgefeilte Steuerung komplexer Geräte mit minimaler Programmierung ermöglichen
Ein einheitliches Erscheinungsbild auf mehreren Touchscreens unterschiedlicher Größe

Spracherkennung
Einige Dinge sind leichter gesagt als getan. Warum also nicht einfach sagen, was Sie wollen, und Crestron es für Sie tun lassen? Mit der integrierten Spracherkennung bietet der TST-902 die Möglichkeit, gesprochene Befehle zu verwenden, um praktisch alles zu steuern. Mithilfe der Spracherkennung können Geräte schnell ein- oder ausgeschaltet, eine Lichtszene ausgewählt, ein bestimmter Medientitel oder eine bestimmte Wiedergabeliste ausgewählt und abgespielt, eine Telefonkonferenz eingeleitet oder ein Kennwort eingegeben werden. Sag einfach einen Befehl und Crestron erledigt den Rest.

Video streamen
Dank der leistungsstarken Streaming-Videofunktion können Überwachungskameras und andere Videoquellen direkt auf dem Touchscreen angezeigt werden. Durch die native Unterstützung der Formate H.264 und MJPEG kann der TST-902 Live-Streaming-Videos von einer IP-Kamera, einem Streaming-Encoder (Crestron CEN-NVS200, DM-TXRX-100-STR oder ähnlichem ) oder a anzeigen DigitalMedia ™ -Switcher.

Surfen im Internet
Mit seinem integrierten Webbrowser bietet der TST-902 auf Knopfdruck schnellen Zugriff auf Online-Programmführer und andere webbasierte Dienste und ermöglicht so eine verbesserte Touchscreen-Steuerung von DVRs und anderen Geräten, ohne ein separates Tablet abholen zu müssen oder Smartphone. Wenn ein Gerät über einen Webbrowser gesteuert oder verwaltet werden kann, kann es über den TST-902 in das Crestron-System integriert werden. Natürlich kann der Webbrowser auch verwendet werden, um einfach im Internet zu surfen, Online-Videos anzusehen und in sozialen Medien nachzuschauen.

Multi-Touch-Unterstützung
Der kapazitive Touchscreen des TST-902 bietet erweiterte Funktionen zum Durchsuchen von Webseiten mit Multi-Touch-Gesten.

Bildschirmtastatur
Eine mehrsprachige Bildschirmtastatur ermöglicht die schnelle Eingabe von Passwörtern, URLs und Textsuchen.

Audio-Feedback
Auf den TST-902 können benutzerdefinierte Audiodateien geladen werden, um den Touchscreen-Grafiken mithilfe personalisierter Sounds, Tastenfeedbacks und Sprachansagen eine weitere Dimension hinzuzufügen.

Dual-Mode Wireless
Um die ultimative Leistung und Funktionalität von drahtlosen Touchscreens zu erzielen, verwendet der TST-902 eine Kombination aus Crestron Extended Range 2,4 GHz RF (ER) und drahtlosen Wi-Fi®-Technologien.

Extended Range RF (Erforderlich) - Die Primärfunktionalität wird über die drahtlose Crestron ER-Kommunikation (Extended Range) unterstützt und bietet eine nahtlose Touchscreen-Steuerung mit echtem Feedback. Ein einziges ER-Gateway ermöglicht eine äußerst zuverlässige drahtlose Leistung in einer Reichweite von bis zu 60 m (200 Fuß) in Innenräumen. Die Roaming-Funktion ermöglicht eine noch größere Abdeckung mit bis zu acht ER-Gateways.
Wi-Fi (optional) - Während der TST-902 nur mit ER Wireless betrieben werden kann, können erweiterte Wireless-Funktionen wie Video-Streaming, Spracherkennung, Surfen im Internet und dynamische Grafiken nur mit ER und Wi-Fi zusammen unterstützt werden ( Dualmodus). Die verbesserte drahtlose Wi-Fi-Leistung von Crestron erreicht eine bemerkenswerte omnidirektionale Abdeckung von 15 m (50 Fuß) in Innenräumen. Für Wi-Fi-Netzwerke mit mehreren Zugangspunkten unterstützt der TST-902 die Möglichkeit, die Kommunikation von einem Zugangspunkt zu einem anderen weiterzugeben, wenn die aktive Verbindung unterbrochen wird. Die Wahl der Protokolle 802.11 b, g und n bietet eine zuverlässige drahtlose Hochgeschwindigkeitsleistung in praktisch jeder HF-Umgebung. Für eine optimale Wi-Fi-Leistung bietet Crestron den drahtlosen Hochleistungs-Dualband-Zugangspunkt CEN-WAP-1500 an.

WICHTIG: JEDE INSTALLATION DES TST-902 ERFORDERT EINEN DRAHTLOSEN CRESTRON ER-TOR, UM WESENTLICHE DRAHTLOSE FÄHIGKEIT ZU AKTIVIEREN. Der TST-902 funktioniert nicht allein mit WI-FI.

Instant-Waking®
Um eine möglichst transparente Benutzererfahrung zu gewährleisten, wurde der TST-902 so konstruiert, dass er beim Berühren des Touchscreens sofort aktiviert wird. Befehle werden sofort gesendet - genau wie bei einer IR-Fernbedienung, jedoch ohne Einschränkungen von IR. So können spontane Aktionen wie das Stummschalten des Audios, das Anhalten des Videos oder das Ändern des Kanals ohne Wartezeit im laufenden Betrieb ausgeführt werden.

Verlängerte Akkulaufzeit
Der TST-902 verfügt über einen vom Benutzer austauschbaren Li-Ion-Akku mit großer Kapazität, der einen Dauerbetrieb von bis zu 9 Stunden und eine typische Nutzungsdauer von mehreren Tagen zwischen den Ladevorgängen ermöglicht. Intelligentes Power Management und Lithium-Ionen-Batterietechnologie bieten eine perfekte Balance zwischen langer Akkulaufzeit, geringem Gewicht und kompakter Größe.

Tischdock-Ladegerät
Der TST-902 verfügt über ein elegantes Tischdock zum Laden des internen Akkus und kann gleichzeitig als stationärer Tisch-Touchscreen verwendet werden. Das Tischdock hält den TST-902 im angedockten Zustand fest in einem festen aufrechten Winkel und ermöglicht das einfache Abheben für den tragbaren Gebrauch. Sein schlankes Aussehen erzielt einen Look, der dem modernsten Sitzungssaal oder luxuriösen Wohnzimmer entspricht.

Wall Dock Option
Der TST-902-DSW ist separat erhältlich und bietet eine Unterputz-Docking-Lösung für die Unterputzmontage, mit der der TST-902 als stationärer Touchscreen für die Wandmontage verwendet werden kann und jederzeit drahtlos geschaltet werden kann.

Hauptmerkmale
Erweiterter drahtloser Touchscreen-Controller
Dünnes, stilvolles Tablet-Design
Rutschfeste Rückseite
8,7 "LED-LCD-Display mit Hintergrundbeleuchtung
Kapazitive Touchscreen-Technologie
Multitouch-fähig
Smart Graphics®-Leistung
Spracherkennungsfähigkeit
H.264- oder MJPEG-Streaming-Videoanzeige
Eingebautes Mikrofon und Lautsprecher
Anpassbares Audio-Feedback
Eingebautes Surfen im Internet
Mehrsprachige Bildschirmtastatur
Anpassbarer Bildschirmschoner
Dual-Mode-HF-Funkleistung - Erweiterte Reichweite 2,4 GHz HF plus Wi-Fi®
Instant-Waking®-Verhalten - wie eine IR-Fernbedienung mit allen Vorteilen von 2-Wege-RF!
Unterstützt Roaming für eine erweiterte Funkabdeckung
Vom Benutzer austauschbarer Li-Ion-Akku mit großer Kapazität
Wiederaufladbar mit Netzteil oder Tischdock (beide enthalten)
Dient gleichzeitig als stationärer Tisch-Touchscreen im angedockten Zustand
Wanddock-Option separat erhältlich

Lieferumfang und technische Daten

Touchscreen-Anzeige
Anzeigetyp TFT Aktivmatrix-Farb-LCD
Größe 222 mm (8,74 Zoll) Diagonale
Auflösung 1008 x 588 Pixel
Helligkeit 300 Nits (cd / m²)
Kontrast 700: 1
Farbtiefe 24-Bit, 16,7 Millionen Farben
LED-Beleuchtung mit Hintergrundbeleuchtung
Betrachtungswinkel ± 88 ° horizontal, ± 88 ° vertikal
Touchscreen Projiziert kapazitiv, 2-Punkt-Multitouch-fähig

Tasten & Indikatoren
Batterie-LED (1) Weiße LED zeigt den Batteriezustand und den Ladestatus im angedockten Zustand an
Zurücksetzen (1) Lochknopf auf der Rückseite zum Zurücksetzen der Hardware und zum Starten des Setups

Speicher
RAM 1 GB LPDDR2
Flash 4 GB
Maximale Projektgröße 512 MB

Grafik-Engine
Crestron Smart Graphics, mehrsprachiger Webbrowser [2,3], mehrsprachige Bildschirmtastatur, Bildschirmschoner

Sprachen
Smart Graphics Arabisch, Chinesisch (vereinfacht), Chinesisch (traditionell), Tschechisch, Dänisch, Niederländisch, Englisch (UK), Englisch (USA), Finnisch, Französisch, Deutsch, Griechisch, Hebräisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Portugiesisch (Brasilianisch), Rumänisch, Russisch, Slowakisch, Spanisch, Schwedisch, Thailändisch
Bildschirmtastatur Arabisch, Chinesisch (vereinfacht), Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch (UK), Englisch (USA), Finnisch, Französisch (Kanada), Französisch (Schweiz), Deutsch, Hebräisch, Ungarisch, Italienisch, Japanisch , Norwegisch Bokmal, Polnisch, Portugiesisch, Russisch, Serbisch, Spanisch, Schwedisch, Türkisch
Spracherkennung Afrikaans (Südafrika); Chinesisch, Mandarin (China, vereinfacht); Chinesisch, Mandarin (Hongkong, vereinfacht); Chinesisch, Mandarin (Taiwan, traditionell); Chinesisch, Yue (Hongkong, traditionell); Tschechisch (Tschechische Republik); Niederländisch (Niederlande); Englisch (Australien); Englisch (Kanada); Englisch (allgemein); Englisch (Indien); Englisch (Neuseeland); Englisch (Südafrika); Englisch UK); Amerikanisches Englisch); Französisch Frankreich); Deutsches Deutschland); isiZulu (Südafrika); Italienisch (Italien); Japanisch (Japan); Koreanisch (Südkorea); Polnisch (Polen); Portugiesisch (Brasilien); Russisch (Russland); Spanisch (Spanien); Türkisch (Türkei)
Webbrowser Arabisch, Bulgarisch, Katalanisch, Chinesisch, Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch, Philippinisch, Finnisch, Französisch, Deutsch, Griechisch, Hebräisch, Hindi, Ungarisch, Indonesisch, Italienisch, Japanisch, Koreanisch, Lettisch, Litauisch, Norwegisch Bokmal , Paschtu, Persisch, Polnisch, Portugiesisch, Rumänisch, Rätoromanisch, Russisch, Serbisch, Slowakisch, Slowenisch, Spanisch, Schwedisch, Thailändisch, Türkisch, Ukrainisch, Vietnamesisch

Drahtlose Kommunikation (primär) - Extended Range RF
HF-Transceiver 2-Wege-HF, 2,4-GHz-ISM-Kanäle 11-26 (2400 bis 2483,5 MHz), IEEE 802.15.4-konform
Sendeleistung 75 mW (Ch.11), 100 mW (Ch.12-23), 15 mW (Ch.24), 3,5 mW (Ch.25), 1 mW (Ch.26) bei hoher Einstellung; 1 mW (Ch.11-25), 0,5 mW (Ch.26) bei niedriger Einstellung
Reichweite (typisch) maximal 30 bis 60 m (100 bis 200 Fuß) in Innenräumen, 300 m (1000 Fuß) im Freien, abhängig von den standortspezifischen Bedingungen
Gateway erfordert ein drahtloses Crestron Extended Range (ER) -Gateway
Roaming Unterstützt das Roaming zwischen maximal acht Gateways

Drahtlose Kommunikation (sekundär) - Wi-Fi
Transceiver IEEE 802.11b / g / n Wi-Fi (2,4 GHz 2-Wege-RF), statische IP oder dynamische IP über DHCP
Sicherheit 64 & 128-Bit WEP, WPA ™ & WPA2 ™ -PSK mit TKIP & AES
Reichweite Bis zu 15 m (50 Fuß) unter ortsspezifischen Bedingungen
Gateway Erfordert einen drahtlosen CEN-WAP-1500 oder ähnlichen 802.11b / g / n-Zugangspunkt und ein Ethernet-fähiges Crestron-Steuerungssystem
Übergabe Unterstützt die Übergabe zwischen maximal vier drahtlosen Wi-Fi-Zugangspunkten.

Kabelgebundene Kommunikation
USB USB-Client nur für Konsole (Installationsprogramm und Firmware-Update)

Video
Streaming-Formate H.264 (MPEG-4 Teil 10 AVC) oder MJPEG, bis zu 1280 x 720 bei 30 fps

Audio
Eigenschaften Eingebautes Mikrofon und Lautsprecher, mehrsprachige Spracherkennung
Audio-Feedback-Formate MP3

Anschlüsse
Stromversorgung (1) 1,7 x 4,0 mm Gleichstromstecker;
24 Volt Gleichstromeingang (Netzteil enthalten)
Docking-Anschluss (3) Kontakte;
Passt zum Docking-Anschluss am Ladedock (im Lieferumfang enthalten)
Kopfhörer (1) 3,5 mm TRS Mini-Telefonbuchse;
Stereo-Kopfhörerausgang
USB (1) Mini-B USB-Konsolenanschluss hinter der Batteriefachabdeckung, nur zur Verwendung durch den Installateur

Leistung
Wiederaufladbarer Akku Li-Ion, 7,4 Volt, 9100 mAh, Modell TST-902-BTP, vom Benutzer austauschbar
Verbrauch pro Ladung 300 Stunden, die bei normalem Gebrauch typisch sind (10% aktiver Arbeitszyklus bei aktiviertem Standby / Ausschalten);
9 Stunden ununterbrochen mit Standardeinstellungen
Ladezeit Bis zu 6 Stunden (typisch)
Netzteil
(im Lieferumfang enthalten) Eingang: 0,6 Ampere (maximal) bei 100-240 Volt Wechselstrom, 50/60 Hz;
Ausgang: 0,75 Ampere bei 24 Volt Gleichstrom;
Hinweis: Der Gleichstromanschluss kann über die Ladestation oder den integrierten Gleichstromanschluss erfolgen. Das Netzteil enthält ein 1,83 m langes Kabel mit einem 1,7 x 4,0 mm DC-Netzanschluss. Das Netzteil enthält ein Universal-Blade-Kit für die meisten Steckdosentypen
Leistungsaufnahme 7 Watt

Umwelt
Temperatur 32 bis 112 ° F (0 bis 45 ° C);
10 bis 40 ° C (50 bis 104 ° F) während des Ladevorgangs
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 20,5 BTU / h

Konstruktion
Kunststoff, rutschfeste Rückseite, integrierter Andockanschluss

Maße
Höhe 164 mm
Breite 264 mm (10,37 Zoll)
Tiefe 19 mm

Gewicht
808 g (28,5 oz)

Datenblatt als PDF zum Download
