Saros® Integrator-Lautsprecher von Crestron® bieten eine hochwertige Deckenlautsprecherlösung für kostensensitive kommerzielle Installationen. Die Saros Integrator-Lautsprecher wurden für Beschallungs- und Hintergrundmusikanwendungen entwickelt und verfügen über eine einheitliche Konstruktion mit Plenum-Bewertung, die eine schnelle Installation in Fallfliesen- und Trockenbaudecken ermöglicht.

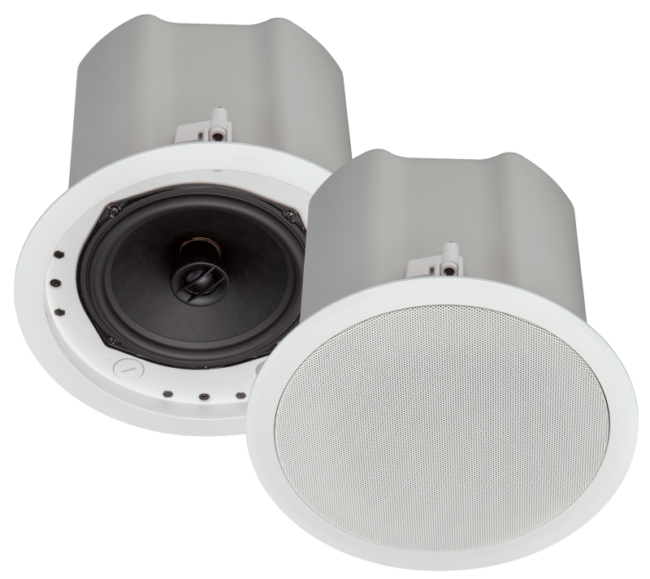

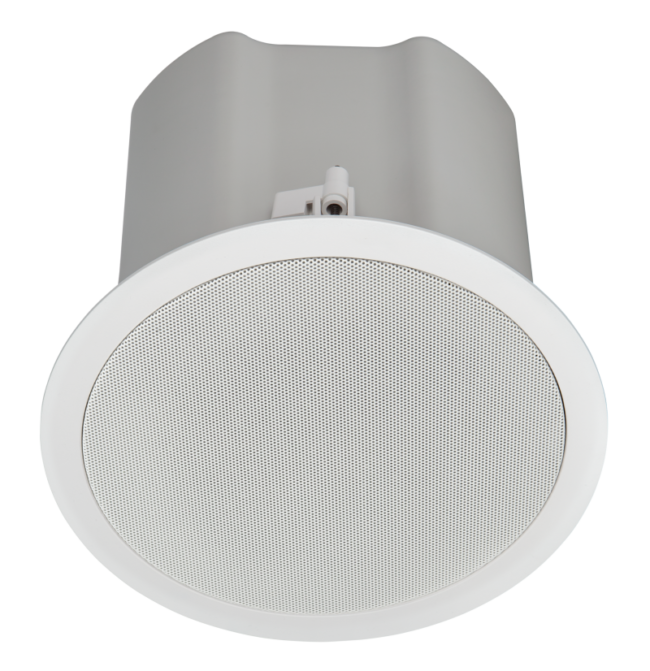

Das Saros Integrator ICI6T-Modell ist ein 2-Wege-Deckenlautsprecher mit einem 6,5-Zoll-Tieftöner und einem 3/4-Zoll-Kalottenhochtöner. Es wurde entwickelt, um eine schnelle Installation und zuverlässige Leistung in Restaurants, Einzelhandelsgeschäften, Kongresseinrichtungen, Flughäfen und Bürogebäuden zu ermöglichen. Ein eingebauter 30-Watt-Multitap-Transformator ermöglicht die Verwendung mit verteilten 70- und 100-Volt-Lautsprechersystemen.
Die einheitliche Konstruktion des Lautsprechergehäuses vereinfacht die Spezifikation und Installation für den Einsatz in neuen und vorhandenen Decken. Die Montage des Lautsprechers wird durch im Gehäuse integrierte Knebelklemmen erleichtert. Eine Fliesenbrücke sorgt für eine ordnungsgemäße Unterstützung bei der Installation in einer typischen Fallfliesendecke. Die Kachelbrücke ist einstellbar, um eine außermittige Lautsprecherpositionierung zu ermöglichen, und kann in Situationen mit Blindmontage durch den Lautsprecherausschnitt passen. Auf der Oberseite des Lautsprechergehäuses befindet sich außerdem ein Montagepunkt zur Befestigung an der Gebäudestruktur mit dem optionalen Sicherheitsgurt-Kit (SPKA-ST-15 [1]).

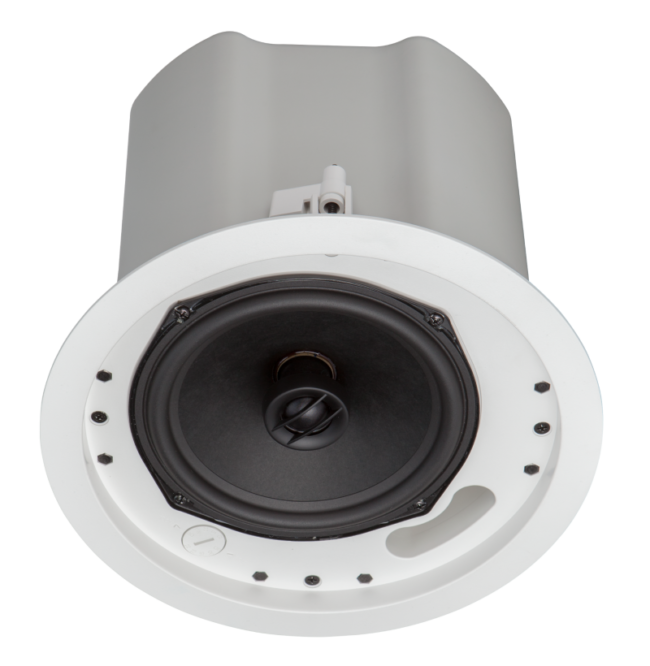

Ein integriertes Metallgehäuse für die Rückendose wird verwendet, um die Anforderungen von UL® 2043 für die Installation in einem Raum mit Umgebungsluftbehandlung (Plenum) zu erfüllen. Der Kabelanschluss ist oben am Gehäuse zugänglich. Die eingebaute Kabelklemme kann ein oder zwei flexible 1/2 ”oder 3/4” Leitungen aufnehmen. Das Anschließen der Verkabelung wird durch einen abnehmbaren Schraubklemmenblock erleichtert, der eine einfache parallele Verkabelung in einer Anwendung mit mehreren Lautsprechern ermöglicht. Das Einstellen des 70 / 100V-Transformatorabgriffs erfolgt über eine am Schraubendreher einstellbare Steuerung an der vorderen Schallwand hinter dem Kühlergrill.
Saros Integrator ICI6T-Lautsprecher sind nur in Weiß erhältlich. Sie werden einzeln berechnet, müssen aber paarweise bestellt werden.
Hauptmerkmale
2-Wege-Deckenlautsprecher
6,5 "Tieftöner mit Breitstreu-Hochtöner
Single Front Port für verbesserten Niederfrequenzgang
Eingebauter 30 Watt 70 / 100V Multi-Tap-Transformator
Reibungsgerechtes Metallgitter
Integrierte Metallrückendose mit eingebauter Kabeleinführung
Platz für bis zu zwei 1/2 "oder 3/4" flexible Leitungen
Kippklemmbefestigung für schnelle und einfache Installation
Beinhaltet eine Fliesenbrücke zur Installation in einer abgehängten Fliesendecke
Erfüllt die Anforderungen von UL® 2043 für die Installation in einem Umgebungsluftbehandlungsraum
50 Watt Programmleistung bei 8 Ohm
95 Hz - 15 kHz Frequenzgang (± 3 dB)
110 ° nominales Abdeckungsmuster
Nur in Weiß erhältlich
Funktionen & Leistung
Woofer 6,5 Zoll (165 mm) Kegel, portiert
Hochtöner 20 mm Kuppel
Impedanz 8 Ohm nominal bei auf "8Ω" eingestelltem Transformator
Transformatorabgriffe 3,75 W / 7,5 W / 15 W / 30 W bei 70 V;
7,5 W / 15 W / 30 W bei 100 V.
Frequenzgang 95 Hz bis 15 kHz (± 3 dB)
Frequenzbereich 65 Hz bis 20 kHz (-10 dB)
Power Handling 50 Watt Programm (8 Ohm)
Empfindlichkeit 91 dB bei 1 W / 1 m
Abdeckung 110 ° konisch (nominal)
Verbindungen
Eingang (1) 4-poliger 5 mm abnehmbarer Klemmenblock;
Lautsprechereingang mit parallelem Durchgang;
Maximale Drahtgröße: 12 AWG
Kontrollen
Transformatorgewindebohrer (1) Schraubendreher-einstellbarer Drehschalter an der Schallwand;
Dient zur Auswahl von 70 / 100V-Abgriffen oder 8 Ohm (Bypass)
Umwelt
Temperatur -7 ° bis 49 ° C
Luftfeuchtigkeit 5% bis 95% rF (nicht kondensierend)
Konstruktion
Gehäuse Lackierter Stahl, Plenum-bewertete, oben montierte Doppelkabelklemme (1/2 "oder 3/4" flexible Leitung kompatibel)
Schallwand ABS-Kunststoff, UL 94V-0 flammgeschützt, weiß strukturiert
Kühlergrill Perforiertes Metall, weiße Oberfläche, aufsteckbare Reibpassung
Montage Unterputz-Deckenhalterung mit 4 integrierten 2-Stufen-Kniehebelklemmen;
38 mm maximale Oberflächendicke;
Mindestmontagetiefe (226 mm) (ohne Rohrleitung);
Empfohlener Ausschnitt mit einem Durchmesser von 224 mm (8,8 Zoll);
Fliesenbrücke enthalten;
(1) Takelage für Sicherheitsleine (SPKA-ST-15 separat erhältlich)
Maße
Durchmesser 253 mm (9,95 Zoll) ohne Knebel
Tiefe 219 mm (8,63 Zoll)
Gewicht
3,2 kg
Beachtung
UL 1480, UL 2043
