Crestron DMPS3-4K-100-C

3-Series® 4K DigitalMedia ™ Präsentationssystem 100

Bietet einen 4K-Multiformat-Präsentationsumschalter mit vollautomatischem Betrieb und DigitalMedia ™ - oder HDBaseT®-Ausgabe. Funktioniert nahtlos mit bis zu vier Crestron Connect It ™ -Kabelcaddies. Ermöglicht eine vereinfachte Konfiguration mithilfe der integrierten .AV Framework ™ -Technologie oder ist vollständig programmierbar für vollständig benutzerdefinierte Anwendungen.

3-Series® 4K DigitalMedia ™ Präsentationssystem 100

Produktübersicht

Der DMPS3-4K-100-C von Crestron® bietet eine hochauflösende Präsentationsumschalt- und Steuerungslösung, die sich perfekt für Gruppenräume, Konferenzräume und Klassenzimmer eignet. Es integriert das Steuerungssystem, den Multiformat-Umschalter, den 4K-Videoskalierer, den Mikrofonvorverstärker und den Audio-DSP in einem kompakten Gerät, das bequem unter einem Konferenztisch oder in einem Gerätegestell montiert werden kann. Die integrierte Crestron Connect It ™ -Funktionalität bietet eine vollständige Lösung für die Zusammenarbeit, die einfach und kostengünstig in kleinen bis mittelgroßen Besprechungsräumen bereitgestellt werden kann. Ohne Programmierung ist der DMPS3-4K-100-C einfach für eine Vielzahl von Medienpräsentationsanwendungen konfigurierbar.

Das automatische Umschalten von HDMI®-, VGA- und analogen Audioeingängen bietet die erforderliche Konnektivität für die Verwaltung mehrerer Computer und anderer Medienquellen. Ein voll ausgestatteter Mikrofoneingang ist auch für Anwendungen enthalten, die eine hochwertige Sprachverstärkung erfordern. Die ausgewählte Eingangsquelle und das Mikrofon können gemischt und an einen HDMI-Ausgang und einen analogen Stereo-Audioausgang weitergeleitet werden. Darüber hinaus bietet der DigitalMedia 8G + ® -Ausgang eine optimierte Fernverdrahtungslösung für das Anzeigegerät und für die einrichtungsweite Integration als Teil eines größeren Medienverteilungssystems. Die integrierte 4K-Skalierung gewährleistet die höchstmögliche Bildqualität und Kompatibilität mit den unterschiedlichsten Quellen und Anzeigen.

4K Ultra HD
Der DMPS3-4K-100-C verarbeitet 4K- und Ultra HD-Videosignale. Dies ist wichtig, um die Unterstützung der neuesten Generation von Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA sicherzustellen.

Crestron Connect It ™
Crestron Connect Es handelt sich um eine kostengünstige, benutzerfreundliche Präsentationslösung, die Tabletop-BYOD-Konnektivität und One-Touch-Steuerung für mehrere Teilnehmer an einem Konferenztisch bietet. Fügen Sie dem DMPS3-4K-100-C einfach bis zu vier Crestron Connect It-Kabelcaddies (TT-100-Serie) hinzu. Die automatisch umschaltenden Eingänge unterstützen individuelle HDMI-, VGA- und analoge Audioverbindungen an jedem Kabelcaddy. Vier USB-Anschlüsse am DMPS3-4K-100-C sorgen für Strom und Kommunikation für jeden Kabel-Caddy.

Ein voll funktionsfähiges Crestron Connect It-System wird sofort durch einfaches Anschließen der Kabel und Eingangskabel aktiviert. Zusätzliche Einstellungen und AV-Anpassungen sind über einen einfachen Webbrowser-Setup-Bildschirm verfügbar. Zusätzlich zu den Crestron Connect It-Geräten kann der DMPS3-4K-100-C auch einen einzelnen DM®-Empfänger und ein AirMedia® Presentation Gateway ohne zusätzliche Programmierung aufnehmen. Der DMPS3-4K-100-C von Crestron® bietet eine hochauflösende Präsentationsumschalt- und Steuerungslösung, die sich perfekt für Gruppenräume, Konferenzräume und Klassenzimmer eignet. Es integriert das Steuerungssystem, den Multiformat-Umschalter, den 4K-Videoskalierer, den Mikrofonvorverstärker und den Audio-DSP in einem kompakten Gerät, das bequem unter einem Konferenztisch oder in einem Gerätegestell montiert werden kann. Die integrierte Crestron Connect It ™ -Funktionalität bietet eine vollständige Lösung für die Zusammenarbeit, die einfach und kostengünstig in kleinen bis mittelgroßen Besprechungsräumen bereitgestellt werden kann. Ohne Programmierung ist der DMPS3-4K-100-C einfach für eine Vielzahl von Medienpräsentationsanwendungen konfigurierbar.

Das automatische Umschalten von HDMI®-, VGA- und analogen Audioeingängen bietet die erforderliche Konnektivität für die Verwaltung mehrerer Computer und anderer Medienquellen. Ein voll ausgestatteter Mikrofoneingang ist auch für Anwendungen enthalten, die eine hochwertige Sprachverstärkung erfordern. Die ausgewählte Eingangsquelle und das Mikrofon können gemischt und an einen HDMI-Ausgang und einen analogen Stereo-Audioausgang weitergeleitet werden. Darüber hinaus bietet der DigitalMedia 8G + ® -Ausgang eine optimierte Fernverdrahtungslösung für das Anzeigegerät und für die einrichtungsweite Integration als Teil eines größeren Medienverteilungssystems. Die integrierte 4K-Skalierung gewährleistet die höchstmögliche Bildqualität und Kompatibilität mit den unterschiedlichsten Quellen und Anzeigen.

4K Ultra HD
Der DMPS3-4K-100-C verarbeitet 4K- und Ultra HD-Videosignale. Dies ist wichtig, um die Unterstützung der neuesten Generation von Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA sicherzustellen.

Crestron Connect It ™
Crestron Connect Es handelt sich um eine kostengünstige, benutzerfreundliche Präsentationslösung, die Tabletop-BYOD-Konnektivität und One-Touch-Steuerung für mehrere Teilnehmer an einem Konferenztisch bietet. Fügen Sie dem DMPS3-4K-100-C einfach bis zu vier Crestron Connect It-Kabelcaddies (TT-100-Serie) hinzu. Die automatisch umschaltenden Eingänge unterstützen individuelle HDMI-, VGA- und analoge Audioverbindungen an jedem Kabelcaddy. Vier USB-Anschlüsse am DMPS3-4K-100-C sorgen für Strom und Kommunikation für jeden Kabel-Caddy.

Ein voll funktionsfähiges Crestron Connect It-System wird sofort durch einfaches Anschließen der Kabel und Eingangskabel aktiviert. Zusätzliche Einstellungen und AV-Anpassungen sind über einen einfachen Webbrowser-Setup-Bildschirm verfügbar. Zusätzlich zu den Crestron Connect It-Geräten kann der DMPS3-4K-100-C auch einen einzelnen DM®-Empfänger und ein AirMedia® Presentation Gateway ohne zusätzliche Programmierung aufnehmen.

Keine Programmierung erforderlich!
Die Installation des DMPS3-4K-100-C ist einfach, schnell und kostengünstig. Die integrierte .AV Framework ™ -Technologie bietet ein voll funktionsfähiges Präsentationssystem mit vereinfachter Konfiguration und einer Auswahl an Steuerungsoptionen und anderen Add-Ons. Ausführliche Informationen zu den von .AV Framework unterstützten Funktionen finden Sie unter: www.crestron.com/avframework.

Multi-Format Auto-Switcher
Der DMPS3-4K-100-C bietet eine leistungsstarke automatische Umschaltung zwischen vier Gruppen von Eingängen, die jeweils HDMI, VGA und unsymmetrisches Stereo-Audio enthalten. Die HDMI-Eingänge sind mit DVI- und Dual-Mode-DisplayPort-Quellen kompatibel, und die VGA-Eingänge können RGB-, Composite-, S-Video- und Komponentenvideoquellen verarbeiten. Digitales Audio wird von den HDMI-Eingängen unterstützt, und jeder analoge Audioeingang kann in Kombination mit dem entsprechenden VGA- oder HDMI-Videoeingang verwendet werden. Durch die automatische Erkennung von Eingängen müssen die Eingänge nicht mehr konfiguriert werden. Schließen Sie einfach Ihre Quelle an, und der DMPS3-4K-100-C wählt die richtige Audio- und Videokombination aus. Das geschaltete Videosignal wird gleichzeitig an einen HDMI-Ausgang und einen DM 8G + ® -Ausgang geleitet. Der DM 8G + -Ausgang ist mit HDBaseT® kompatibel.

4K Scaler
Mit seinem leistungsstarken 4K-Videoskalierer an Bord sorgt der DMPS3-4K-100-C für ein optimales Bild von jeder Videoquelle. Damit können alle Arten von Video- und Computerquellen zuverlässig angezeigt werden und auf jedem Display mit bis zu 4 KB optimal angezeigt werden. Es akzeptiert jede Eingangsauflösung, von Standard Definition NTSC 480i bis zu ultrahochauflösendem DCI 4K, und skaliert es perfekt, um die native Auflösung jedes Bildschirms bis zu DCI 4K (4096 x 2160) anzupassen. Interlaced-Quellen werden mithilfe von bewegungsadaptivem Deinterlacing in Progressive Scan konvertiert. Die intelligente Konvertierung der Bildrate ermöglicht die Unterstützung von Quellen im 24p- und PAL-Format. Durch die Konvertierung von 3D in 2D können 3D-Inhalte nur auf 2D-Displays angezeigt werden. Der Ausgang des Skalierers speist sowohl den HDMI- als auch den DM 8G + -Ausgang.

Flexible Audioausgänge
Das geschaltete Audiosignal wird zum HDMI-Ausgang sowie zu einem separaten symmetrischen analogen Audioausgang geleitet, wobei für jeden Ausgang individuelle Pegeleinstellungen vorgenommen werden. Das HDMI-Ausgangssignal wird auch gleichzeitig dem DM 8G + -Ausgang zugeführt. Alle Ein- und Ausgänge unterstützen Stereo-Audio mit der Option, den Analogausgang für Mono zu konfigurieren. Dolby® TrueHD-, Dolby Atmos®-, DTS-HD®- und 7.1-Linear-PCM-Audiosignale können auch über die HDMI-Ein- und -Ausgänge sowie den DM 8G + -Ausgang geleitet werden.

Professioneller Audio-DSP
Der analoge Audioausgang umfasst eine professionelle digitale Signalverarbeitung, mit der das Signal für optimale Leistung und Klangqualität eingestellt werden kann. Der Analogausgang ist ideal für den Anschluss an einen externen Leistungsverstärker ausgelegt und dient zur Ansteuerung einer Reihe von Decken- oder Wandlautsprechern. Zusätzlich zu den Lautstärkereglern, Bässen, Höhen und Stummschaltungen bietet der DSP eine 10-Band-Grafikentzerrung, eine vollständig einstellbare Begrenzung und eine Verzögerung von bis zu 80 ms. Alle Einstellungen können über die Webbrowser-Benutzeroberfläche des DMPS3-4K-100-C für eine einfache Einrichtung angepasst werden. Der Lautstärkepegel des Ausgangs kann auch mit dem Lautstärkeregler auf der Vorderseite eingestellt werden.

Mikrofoneingang mit DSP
Ein voll ausgestatteter Mikrofonvorverstärker unterstützt die Verbindung eines einzelnen kabelgebundenen oder kabellosen Mikrofons. Zu den erweiterten Funktionen gehören ein vollständig einstellbares Gating und Komprimierung, ein semiparametrischer 4-Band-EQ und eine umschaltbare 48-V-Phantomspeisung. Das Mikrofonsignal kann zum Analogausgang, zum Digitalausgang (HDMI und DM 8G +) oder zu beiden geleitet werden, wobei jeweils separate Pegelanpassungen vorgesehen sind.

DigitalMedia 8G + ®
Sein DM 8G + -Ausgang bietet dem DMPS3-4K-100-C ein großes Potenzial für den Anschluss an ein Anzeigegerät und die Integration in größere Systeme. DM 8G + bietet eine echte Ein-Draht-Schnittstelle für den Transport von hochauflösenden Video-, Audio-, Steuerungs-, Strom- und Netzwerksignalen über CAT-Kabel in Entfernungen von bis zu 100 Metern. Der Anschluss eines DM 8G + -Empfängers an den DM 8G + -Ausgang bietet eine optimierte AV- und Steuerungsschnittstelle für einen einzelnen Projektor oder ein Flachbildschirm, der sich an einer beliebigen Stelle im Raum befindet. DM 8G + kann auch die Schnittstelle zu einem zentralen DigitalMedia ™ -Matrixumschalter bereitstellen, sodass das Ausgangssignal des DMPS3-4K-100-C auf andere Räume und Gebäude verteilt werden kann.

HDBaseT®-zertifiziert
Die Crestron DM 8G + -Technologie basiert auf den Spezifikationen der HDBaseT Alliance und gewährleistet die Interoperabilität mit anderen HDBaseT-zertifizierten Produkten. Über DM 8G + kann der DMPS3-4K-100-C direkt an ein HDBaseT-kompatibles Anzeigegerät angeschlossen werden, ohne dass ein DM 8G + -Empfänger erforderlich ist.

EDID-Formatverwaltung
Der DMPS3-4K-100-C bietet eine umfassende Verwaltung der EDID-Informationen (Extended Display Identification Data), die zwischen Anzeigegeräten und Eingangsquellen übertragen werden, um sicherzustellen, dass jede Quelle in ihrer optimalen Auflösung und ihrem optimalen Format angezeigt wird. Die meisten Anwendungen erfordern keine Änderungen an den Standardeinstellungen. Für Anwendungen, die eine benutzerdefinierte Konfiguration erfordern, ermöglicht der DMPS3-4K-100-C eine einfache Beurteilung des Formats und der Auflösungsfunktionen jedes Geräts sowie die Möglichkeit, Signale entsprechend dem wünschenswertesten und vorhersehbarsten Verhalten zu konfigurieren.

QuickSwitch HD ™ -Technologie
Der Umgang mit digitalen Mediensignalen bedeutet den Umgang mit HDCP (High-Bandwidth Digital Content Protection), dem Verschlüsselungsschema, mit dem Inhaltsanbieter ihre DVDs, Blu-ray ™ -Discs und Broadcast-Signale vor unbefugtem Kopieren schützen. Zum Anzeigen von HDCP-verschlüsselten Inhalten muss ein Quellgerät jeden Anzeige- und Signalprozessor im System „authentifizieren“ und ihm einen „Schlüssel“ ausstellen, bevor ein Ausgangssignal gesendet wird. Crestron QuickSwitch HD verwaltet diese Tasten, um ein schnelles, zuverlässiges Umschalten und Immunität gegen „Stromausfälle“ zu gewährleisten, unabhängig davon, ob ein einzelnes Display verwendet oder über ein größeres DigitalMedia-System auf mehrere Displays verteilt wird.

Auto-Locking®-Technologie
Die Crestron Auto-Locking-Technologie ermöglicht eine superschnelle Signalumschaltung, indem jedes Gerät im Signalpfad, einschließlich DM-Empfänger und -Skalierer, sofort konfiguriert wird, sobald das Signal das erste Gerät trifft. Unabhängig davon, ob zwischen Quellen oder TV-Kanälen gewechselt wird, reduziert Auto-Locking die Zeit, die jedes Gerät benötigt, um das neue Signal zu erfassen und sich selbst für die Änderungen zu konfigurieren, erheblich, wodurch beim Umschalten praktisch keine erkennbaren Lücken entstehen.

Integriertes 3er Control System®
Das integrierte 3er-Steuerungssystem ermöglicht es dem DMPS3-4K-100-C, eine vollständige, anpassbare Steuerung aller AV-Geräte sowie der Raumbeleuchtung, Fensterläden und Projektionswände zu ermöglichen, ohne dass ein separater Steuerprozessor erforderlich ist. Zu den integrierten Steueranschlüssen gehören ein IR-Anschluss und ein RS-232-COM-Anschluss sowie Cresnet® und Ethernet. Der DMPS3-4K-100-C unterstützt die gesamte Palette an Crestron-Touchscreens, Tastaturen und drahtlosen Fernbedienungen für eine Benutzererfahrung, die auf die spezifischen Anforderungen jedes Endbenutzers zugeschnitten ist. Die Unterstützung für Crestron Control-Apps und Crestron Fusion® bietet die branchenweit leistungsstärkste Plattform für die Fernsteuerung und -verwaltung mehrerer Räume mithilfe von Computern und Mobilgeräten.

CEC Embedded Device Control
Für die Steuerung von AV-Geräten von Drittanbietern bietet der DMPS3-4K-100-C eine Alternative zu herkömmlichem IR, RS-232 und Ethernet, indem das in HDMI eingebettete CEC-Signal (Consumer Electronics Control) genutzt wird. Mit CEC können viele Geräte direkt über ihre HDMI- oder HDBaseT-Verbindungen gesteuert werden, sodass keine dedizierten seriellen Kabel oder IR-Strahler erforderlich sind.

Eingebauter Ethernet-Switch
Neben dem Transport von digitalem Video und Audio kann der DM 8G + -Ausgang auch das Ethernet zum Anzeigegerät erweitern und über den DM-Empfänger eine Hochgeschwindigkeits-LAN-Verbindung für das Display bereitstellen. Ethernet wird auch intern vom Crestron-Steuerbus verwendet, um den Empfänger zu verwalten und die Gerätesteuerung bereitzustellen.

Privater Netzwerkmodus
Um die Implementierung in einem Unternehmens- oder Universitäts-LAN zu optimieren, verwendet der DMPS3-4K-100-C den privaten Netzwerkmodus, um eine Einzelpunktverbindung für das gesamte System bereitzustellen. Im privaten Netzwerkmodus benötigt der DMPS3-4K-100-C nur eine IP-Adresse.

Hauptmerkmale
Ultrahochauflösender Präsentationsumschalter mit mehreren Formaten, Skalierer, Mikrofonvorverstärker, Audio-DSP und Steuerungssystem
Standardmäßige Funktionalität des Crestron Connect It ™ -Kollaborationssystems
Unterstützt bis zu vier Crestron Connect It-Kabelcaddies der TT-100-Serie
Das integrierte .AV Framework ™ bietet ein voll funktionsfähiges System ohne Programmierung
Das integrierte 3er Control System® ermöglicht eine voll programmierbare Raumsteuerung
Enthält vier automatisch umschaltende HDMI®-, VGA- und Stereo-Analog-Audioeingänge
Unterstützt auch Dual-Mode DisplayPort, DVI und analoge Videoquellen
Die automatische Erkennung von Eingängen konfiguriert jeden Eingang automatisch
Die QuickSwitch HD ™ -Technologie verwaltet HDCP-Tasten für schnelles und zuverlässiges Umschalten
Die Auto-Locking®-Technologie ermöglicht ein schnelles Umschalten zwischen verschiedenen Quellen
Führt eine automatische Verwaltung des AV-Signalformats über EDID durch
Bietet eine einstellbare Eingangspegelkompensation für jeden Audioeingang
Enthält einen einzelnen Mikrofoneingang mit EQ, Gating und Komprimierung
Bietet parallele HDMI- und DM 8G + ® -Ausgänge für ein oder mehrere Anzeigegeräte
Die DigitalMedia 8G + ® -Konnektivität ermöglicht die Fernverdrahtung über Twisted Pair-Kabel vom Typ CAT.
Integriert sich nahtlos in DigitalMedia ™ Matrix-Switches, um eine einrichtungsweite Signalverteilung zu ermöglichen
HDBaseT®-zertifiziert - Ermöglicht die direkte Verbindung zu einem HDBaseT-zertifizierten Anzeigegerät
Verfügt über einen integrierten, leistungsstarken 4K-Skalierer
Skaliert die Eingangssignale auf die native Auflösung jedes Bildschirms - einschließlich 4K- und Ultra HD-Displays!
Verkleinert 4K-, UHD- und ultrahochauflösende Computersignale auf 1080p- und andere Displays mit niedrigerer Auflösung
Verarbeitet alle Eingangsauflösungen von Standard NTSC 480i oder PAL 576i bis UHD und 4K
Bietet intelligente Bildratenkonvertierung, inhaltsadaptive Rauschunterdrückung und bewegungsadaptives De-Interlacing
Bietet eine 3D-zu-2D-Signalumwandlung und leitet 3D-Videos (ohne Skalierung) an 3D-Anzeigen weiter.
Bietet einen symmetrischen Stereo-Audioausgang mit grafischem EQ, Begrenzung und Verzögerung
Ermöglicht das Einbetten und Deaktivieren von Analog-HDMI-Audio
Verarbeitet Dolby® TrueHD, Dolby Atmos®, DTS-HD® und unkomprimiertes lineares 7.1-PCM-Audio
Enthält integrierte IR-, RS-232- und Cresnet®-Steueranschlüsse
Unterstützt Crestron®-Touchscreens, Tastaturen und drahtlose Fernbedienungen
Unterstützt XPanel mit Smart Graphics® Computer und webbasierter Steuerung
Unterstützt Steuerungs-Apps für iPhone®, iPad® und Android ™
Unterstützt Universalfernbedienungen über einen integrierten RC-5-kompatiblen IR-Empfänger
Kommuniziert nativ mit Crestron Fusion®
Ermöglicht die IT-freundliche Netzwerkintegration über SNMP
Der integrierte Ethernet-Switch bietet eine Einzelpunkt-LAN-Verbindung
Privater Netzwerkmodus - erfordert nur eine IP-Adresse für das gesamte System
Enthält Bedienelemente auf der Vorderseite zum Umschalten und zur Lautstärkeregelung
Enthält anpassbare Etikettenstreifen auf der Vorderseite
Ermöglicht die vollständige Einrichtung und Anpassung von AV über einen Webbrowser
Verfügt über ein internes universelles Netzteil für weltweite Kompatibilität
Versorgt PoDM- und HDBaseT PoE-Geräte mit Strom
Wird unter dem Tisch oder in einem einzelnen 19-Zoll-Rack montiert

Lieferumfang und technische Daten

Betriebssystem
Crestron 3-Serie; präemptiver Echtzeit-Kernel mit mehreren Threads und Multitasking; Transaktionssicheres erweitertes FAT-Dateisystem; unterstützt bis zu 10 gleichzeitig laufende Programme; vorinstalliertes DMPS3 .AV Framework-Basisprogramm; sofort einsatzbereite "Crestron Connect It" -Funktionalität
Steuersystemspeicher
SDRAM 1 GB
Flash 4 GB

Kommunikation
Ethernet 10/100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP-Stack nach Industriestandard, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragung) Protokoll), FIPS 140-2-kompatible Verschlüsselung, IEEE 802.1X, SNMP, BACnet ™ / IP, IPv4 oder IPv6, Active Directory-Authentifizierung, IIS v.6.0-Webserver, SMTP-E-Mail-Client, RSTP, privater Netzwerkmodus
Cresnet Cresnet-Master-Modus
USB-USB-Host-Anschlüsse für Crestron Connect It-Geräte und Firmware-Aktualisierung über USB-Stick; USB-Geräteanschluss für Computerkonsole (Setup)
RS-232 2-Wege-Gerätesteuerung und -überwachung bis zu 115,2 KB Baud mit Hardware- und Software-Handshake
IR / Serielle 1-Wege-Gerätesteuerung über Infrarot bis 1,2 MHz oder serielle TTL / RS-232 (0-5 Volt) bis 115,2 k Baud; eingebauter RC-5-kompatibler IR-Empfänger
DigitalMedia DM 8G +, HDCP, EDID, CEC, PoDM, Ethernet
HDBaseT HDCP, EDID, CEC, RS-232, PoE, Ethernet
HDMI HDCP, EDID, CEC
HINWEIS: Unterstützt die Verwaltung von HDCP und EDID. unterstützt die Verwaltung von CEC zwischen den angeschlossenen HDMI- und HDBaseT-Geräten und dem Steuerungssystem

Video
Switcher 8x1 (organisiert als Multiformat 4x1), automatische Umschaltung, automatische Erkennung von digitalen / analogen Multiformat-Quelleneingängen, QuickSwitch HD-Technologie
Scaler 4K-Videoskalierer, bewegungsadaptiver Deinterlacer, intelligente Bildratenkonvertierung, Deep Color-Unterstützung, 3D-2D-Konvertierung, inhaltsadaptive Rauschunterdrückung, Auswahl des Breitbildformats (Zoom, Dehnung, Seitenverhältnis beibehalten oder 1: 1) )
Eingangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI- und Dual-Mode DisplayPort-kompatibel); RGB / VGA (RGBHV, RGBS, RGsB); Komponente (YPbPr); S-Video (J / C); Komposit (NTSC, PAL)
Ausgangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI-kompatibel); DM 8G + & HDBaseT mit Deep Color, 3D & 4K
Analog-Digital-Wandlung 10-Bit 165 MHz pro 3 Kanäle

Maximale Durchgangsauflösungen
HDMI
Progressive
4096x2160 DCI 4K or 3840x2160 4K UHD
24 Hz 4:4:4 30 bit
30 Hz 4:4:4 24 bit
30 Hz 4:2:2 36 bit
60 Hz 4:2:0 24 bit
2560x1600 WQXGA
60 Hz 4:4:4 36 bit
1920x1080 HD 1080p
60 Hz 4:4:4 36 bit
Interlaced
1920x1080 HD 1080i
30 Hz 4:4:4 36 bit
RGB/VGA Progressive
1600x1200 UXGA 60 Hz n/a
1920x1200 WUXGA 60 Hz n/a
Component
Progressive
1920x1080 HD 1080p
60 Hz n/a
Interlaced
1920x1080 HD 1080i
30 Hz n/a
Composite or S-Video
Interlaced
480i NTSC or 576i PAL
60 Hz n/a

Maximale Scaler-Eingangsauflösungen
HDMI Progressive
4096x2160 DCI 4K oder 3840 x 2160 4K UHD
24 Hz 4: 4: 4 30 Bit
30 Hz 4: 4: 4 24 Bit
30 Hz 4: 2: 2 36 Bit
2560 x 1600 WQXGA
60 Hz 4: 4: 4 36 Bit
1920 x 1080 HD 1080p
60 Hz 4: 4: 4 36 Bit
Interlaced
1920x1080 HD 1080i
30 Hz 4: 4: 4 36 Bit
RGB / VGA Progressive
1600x1200 UXGA
60 Hz n / a
1920x1200 WUXGA
60 Hz n / a
Komponente
Progressive
1920x1080 HD 1080p
60 Hz n / a
Interlaced
1920x1080 HD 1080i
30 Hz n / a
Verbund oder S-Video
Interlaced 480i NTSC oder 576i PAL
60 Hz n / a

Maximale Scaler-Ausgangsauflösungen
HDMI, DM, oder HDBaseT
Progressive
4096x2160 DCI 4K oder 3840 x 2160 4K UHD
24 Hz 4: 4: 4 30 Bit
30 Hz 4: 4: 4 24 Bit
30 Hz 4: 2: 2 36 Bit
2560 x 1600 WQXGA
60 Hz 4: 4: 4 36 Bit
1920 x 1080 HD 1080p
60 Hz 4: 4: 4 36 Bit

Audio - Allgemein
Switcher / Mixer 8x1 (organisiert als Multi-Format 4x1) Stereo-Source-Switcher, automatische Erkennung von digitalen / analogen Quelleneingängen, einkanaliger Gated-Mic-Vorverstärker mit DSP, zwei unabhängige Mic / Source-Mixer (einer für Analogausgang, einer für Digital Ausgänge), Stereo-DSP für Analogausgang, 4x1-Mehrkanal-Quellenumschalter, Bypass-Modus für digitale Audiomischer für Mehrkanal-Durchgang zu digitalen Ausgängen
Analog-Digital-Wandlung 24-Bit 48 kHz
Digital-Analog-Wandlung 24-Bit 48 kHz
Frequenzgang 20 Hz bis 20 kHz ± 0,5 dB (digitale Quelle);
20 Hz bis 20 kHz ± 0,5 dB (analoge Leitungsquelle);
20 Hz bis 20 kHz ± 0,7 dB (Mikrofonquelle)
S / N-Verhältnis> 108 dB, 1 kHz, A-gewichtet (digitale Quelle);
> 103 dB, 1 kHz, A-gewichtet (analoge Leitungsquelle)
THD + N <0,002%, 20 Hz bis 20 kHz (digitale Quelle);
<0,005%, 20 Hz bis 20 kHz (analoge Leitungsquelle);
<0,05%, 20 Hz bis 20 kHz (Mikrofonquelle) Stereotrennung> 108 dB (digitale Quelle);
> 103 dB (analoge Quelle)

Audio - Mikrofoneingang
Eingangssignaltyp Mono-Analogmikrofonpegel
Phantomspeisung aktivieren / deaktivieren
Verstärkung 0 bis +60 dB Verstärkungseinstellung plus Stummschaltung
EQ Center-Frequenzen
50 bis 200 Hz (Band 1);
200 bis 800 Hz (Band 2);
800 bis 3,2 kHz (Band 3);
3,2 k bis 12,8 k Hz (Band 4)
EQ-Verstärkung ± 12,0 dB pro Band
Torschwelle -80 bis 0 dB
Ansteuertiefe (Dämpfung) -80 bis 0 dB
Gating Attack 1 bis 250 ms
Gating Release 1 bis 1000 ms
Gating Hold 1 bis 200 ms
Kompressionsschwelle -80 bis 0 dB
Kompressionsverhältnis 1: 1 bis 10: 1
Kompressionsangriff 1 bis 250 ms
Komprimierungsfreigabe 1 bis 1000 ms
Komprimierung Halten Sie 1 bis 200 ms
Kompressionskurve Hartes oder weiches Knie

Audio - Quelleneingänge
Typisch für 8 Quelleneingangskanäle (Audioeingänge 1 - 4, HDMI-Eingänge 1 - 4)
Eingangssignaltypen Analog 2-Kanal, HDMI (Dual-Mode DisplayPort kompatibel)
Analoge Formate Stereo 2-Kanal
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS-HD Hochauflösend, DTS-HD Master Audio, LPCM bis zu 8 Kanäle
Eingangskompensation ± 10,0 dB

Audio - Analoger Leitungsausgang
Ausgangssignaltyp / -format Stereo 2-Kanal
Mikrofon -80 bis +10 dB Pegeleinstellbereich sowie Mute und Pan
Quelle -80 bis +10 dB Pegelanpassungsbereich plus Stummschaltung und Balance
Master Volume -80 bis +10 dB Pegelanpassungsbereich sowie Mute und Mono
Bass ± 12,0 dB
Höhen ± 12,0 dB
Ausgleich 10-Band-Grafik
GEQ-Center-Frequenzen 31,5, 63, 125, 250, 500, 1k, 2k, 4k, 8k, 16k Hz
GEQ-Verstärkung ± 12,0 dB pro Band
Verzögerung 0,0 bis 80,0 ms
Grenzwertschwelle -80 bis 0 dBz
Begrenzerverhältnis 1: 1 bis 10: 1
Limiter Attack 1 bis 250 ms
Limiter Release 1 bis 1000 ms
Limiterkurve Hartes oder weiches Knie

Audio - Digitalausgang
Ausgangssignaltypen HDMI, DM 8G + und HDBaseT
Formate Dolby Digital, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-ES, DTS 96/24, DTS-HD Hochauflösend, DTS-HD Master Audio, LPCM mit bis zu 8 Kanälen
Mikrofon -80 bis +10 dB Pegeleinstellbereich plus Stummschaltung und Schwenken
Quelle -80 bis +10 dB Pegelanpassungsbereich plus Stummschaltung und Balance
Master Volume -80 bis +10 dB Pegelanpassungsbereich plus Mute

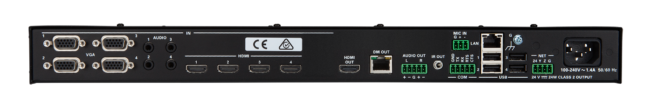

Anschlüsse - Audio- / Videoeingänge
VGA IN 1 - 4 (4) HD15 weiblich;
Analoge VGA / RGB / Video-Eingänge;
Signaltypen: VGA, RGB, Komponente, S-Video oder Composite;
Formate: RGBHV, RGBS, RGsB, YPbPr, Y / C, NTSC oder PAL;
Eingangspegel: 0,5 bis 1,5 Vp-p mit integrierter DC-Wiederherstellung;
Eingangsimpedanz: 75 Ohm nominal;
Synchronisationserkennung: RGBHV, RGBS, RGsB, YPbPr;
Sync-Eingangspegel: 3 bis 5 Vp-p;
Sync-Eingangsimpedanz: 2,2 kOhm
AUDIO IN 1 - 4 (4) 3,5 mm TRS Mini-Telefonbuchsen;
Unsymmetrische analoge Audioeingänge mit Stereo-Line-Pegel;
Eingangsimpedanz: 32 kOhm unsymmetrisch;
Maximaler Eingangspegel: 2,8 Veff unsymmetrisch;
Hinweis: Wenn ein HDMI-Eingang ausgewählt ist, aber kein digitales Audiosignal erkannt wird, wird der entsprechende analoge Audioeingang aktiviert (AUDIO 1 für HDMI 1 usw.). Bitte beachten Sie, dass die analogen Audioeingänge kein Audio übertragen, wenn die Auflösung des HDMI-Videoeingangs höher als 1920 x 1200 ist.
HDMI IN 1 - 4 (4) 19-polige HDMI-Buchse Typ A;
Digitale Video- / Audioeingänge;
Signaltypen: HDMI, DVI oder Dual-Mode DisplayPort
MIC IN (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrischer Mikrofoneingang;
Eingangspegel: -60 bis 0 dBV, maximal 1 Veff;
Eingangsimpedanz: 6,5 kOhm symmetrisch;
Phantomspeisung: 48 Volt Gleichstrom, Software aktiviert / deaktiviert

Anschlüsse - Audio- / Videoausgänge
HDMI OUT (1) 19-polige HDMI-Buchse Typ A;
Digitaler Video- / Audioausgang;
Signaltypen: HDMI, DVI
DM OUT (1) 8-polige RJ45-Buchse, geschirmt;
DM 8G + Ausgang, HDBaseT-konform;
PoDM-PSE-Anschluss (HDBaseT PoE-kompatibel);
Verbindung zum DM 8G + -Eingang eines DM-Empfängers oder eines anderen DM-Geräts oder zu einem HDBaseT-Gerät über CAT5e-, Crestron DM-CBL-8G- oder Crestron DM-CBL-ULTRA-Kabel
AUDIO OUT (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrischer / unsymmetrischer Audioausgang mit Stereo-Line-Pegel;
Ausgangsimpedanz: 200 Ohm symmetrisch, 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 4 Veff symmetrisch, 2 Veff unsymmetrisch

Anschlüsse - Steuerung und Stromversorgung
IR OUT (1) 3,5-mm-Mini-Telefonbuchse;
IR / Serieller Ausgangsanschluss;
IR-Ausgang bis 1,2 MHz;
1-Wege-serielle TTL / RS-232 (0-5 Volt) bis zu 115,2 kBaud
COM (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Anschluss;
Bis zu 115,2 KB Baud-, Hardware- und Software-Handshake-Unterstützung
LAN (1) 8-polige RJ45-Buchse;
10Base-T / 100Base-TX-Ethernet-Anschluss
USB 1 - 4 (4) USB Typ A Buchse;
USB 2.0-Hostanschlüsse für Crestron Connect It-Kabelcaddies der TT-100-Serie;
Aktiviert auch das Firmware-Update über einen USB-Stick
G (1) 6-32 Schraube, Gehäusemasse
NET (1) 4-poliger 3,5 mm abnehmbarer Klemmenblock;
Cresnet Master Port;
Verfügbare Cresnet-Leistung: 24 Watt
100-240 V ~ 1,4 A 50/60 Hz (1) IEC 60320 C14 Hauptstromeingang;
Passt mit abnehmbarem Netzkabel
COMPUTER (vorne) (1) USB-Buchse Typ B;
USB-Computerkonsolenanschluss;
Nur zur Einrichtung
IR IN (vorne) (1) Infrarotsensor;
IR-Frequenz: 36 bis 38 kHz;
IR-Formate: Crestron-Format, RC5;
Ermöglicht die Steuerung von drahtlosen IR-Fernbedienungen mithilfe der Crestron- oder RC-5-Befehlssätze

Bedienelemente und Anzeigen
PWR (1) Zweifarbige grün / gelbe LED, zeigt die von der Wechselstromversorgung gelieferte Betriebsleistung an, leuchtet beim Booten gelb und beim Betrieb grün
NET (1) Gelbe LED zeigt die Cresnet-Busaktivität an
MSG (1) Rote LED zeigt an, dass das interne Kontrollsystem eine Fehlermeldung generiert hat
HW-R (1) Eingelassener Druckknopf zum Zurücksetzen der Hardware, Neustart des Steuerungssystems
SW-R (1) Eingelassener Druckknopf zum Zurücksetzen der Software, startet das Softwareprogramm neu
AUTO INPUT SELECT (1) Drucktaste und zweifarbige grün / gelbe LED, wählt den automatischen Umschaltmodus
VGA INPUT SELECT 1 - 4 (4) Drucktasten für die manuelle Eingangsauswahl und (4) zweifarbige grün / gelbe LEDs zur Anzeige des aktuell aktiven Eingangs und des Signals an jedem entsprechenden VGA-Eingang
HDMI INPUT SELECT 1 - 4 (4) Drucktasten für die manuelle Auswahl des Eingangs und (4) zweifarbige grün / gelbe LEDs zur Anzeige des aktuell aktiven Eingangs und der Signalpräsenz an jedem entsprechenden HDMI-Eingang
LAUTSTÄRKE (1) Drehgeber mit kontinuierlicher Drehung, stellt die Lautstärke des analogen Audioausgangs ein
DM OUT (hinten) (2) LEDs, grüne LED zeigt den DM-Verbindungsstatus an, gelbe LED zeigt das Vorhandensein von Video- und HDCP-Signalen für den DM-Ausgang an
LAN (hinten) (2) LEDs, zweifarbige LED (links) zeigt Ethernet-Geschwindigkeit und -Aktivität an, grüne LED (rechts) zeigt den Ethernet-Verbindungsstatus an

Leistung
Hauptleistung 1,4 Ampere bei 100-240 Volt Wechselstrom, 50/60 Hz
Leistungsaufnahme 36 Watt typisch, 26 Watt im Leerlauf
Verfügbare Cresnet-Leistung 24 Watt
Stromversorgung über DM (PoDM) IEEE 802.3at-kompatible PoDM-PSE (Power Sourcing Equipment), DM OUT-Port liefert bis zu 15,4 Watt für die Stromversorgung eines PoDM-PD (Klasse 0-3) (Powered Device).
Stromversorgung über HDBaseT IEEE 802.3at PoE-kompatible PSE (Power Sourcing Equipment), DM OUT-Anschluss liefert bis zu 15,4 Watt für die Stromversorgung eines HDBaseT PoE (Klasse 0-3) PD (Powered Device)

Umwelt
Temperatur 5 bis 40 ° C (41 bis 104 ° F)
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 122 BTU / h typisch, 89 BTU / h im Leerlauf

Gehäuse
Chassis Metall, schwarz lackiert, lüftergekühlte, belüftete Seiten
Frontplatte Metall, schwarz lackiert mit Polycarbonat-Etikettenauflage
Montage Freistehend, 1 HE 19-Zoll-Rackhalterung oder Unter-Tisch-Halterung (selbstklebende Füße, Rack-Ohren und Unter-Tisch-Montagehalterungen enthalten)

Maße
Höhe 45 mm ohne Füße
Breite 439 mm (17,28 Zoll);
482 mm (18,94 Zoll) mit Zahnstangenohren
Tiefe 266 mm (10,47 Zoll)

Gewicht
2,9 kg

DM 8G + & HDBaseT Maximale Kabellängen
DM-CBL-ULTRA DigitalMedia ™ Ultra-Kabel
100m (330ft)
1080p60 Full HD
1920x1200 WUXGA
1600x1200 UXGA
2048x1080 DCI 2K
2560x1440 WQHD
2560x1600 WQXGA
3840x2160 4K UHD
4096x2160 DCI 4K

DM-CBL-8G DigitalMedia 8G ™ -Kabel
100m (330ft)
1080p60 Full HD
1920x1200 WUXGA
1600x1200 UXGA
2048x1080 DCI 2K

70m (230ft)
2560x1440 WQHD
2560x1600 WQXGA
3840x2160 4K UHD
4096x2160 DCI 4K

CAT5e (oder besser)
100m (330ft)
1080p60 Full HD
1920x1200 WUXGA
1600x1200 UXGA
2048x1080 DCI 2K

70m (230ft)
2560x1440 WQHD
2560x1600 WQXGA
3840x2160 4K UHD

Datenblatt als PDF zum Download
