Der CLWI-DIMUNEX-ANTH bietet Crestron®-Dimmsteuerung für jedes Licht in neuen oder nachgerüsteten 230-Volt-Anwendungen. Dank der robusten infiNET EX®-Funktechnologie kann der CLWI-DIMUNEX dank zuverlässiger Mesh-Netzwerke an praktisch jedem Ort installiert werden. Das universelle Dimmen bietet automatische Kompatibilität mit Vorwärts- und Rückwärtsphasenlasten.
Der CLWI-DIMUNEX bietet Crestron®-Dimmsteuerung für jedes Licht in neuen oder nachgerüsteten 230-Volt-Anwendungen. Dank der robusten infiNET EX®-Funktechnologie kann der CLWI-DIMUNEX dank zuverlässiger Mesh-Netzwerke an praktisch jedem Ort installiert werden. Das universelle Dimmen bietet automatische Kompatibilität mit Vorwärts- und Rückwärtsphasenlasten.
Vor Ort austauschbare und gravierbare Tasten

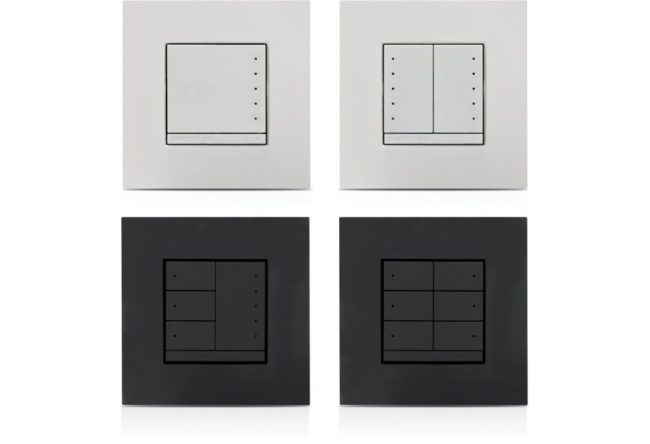

Der CLWI-DIMUNEX verfügt über gravierbare Tasten, die vor Ort ausgetauscht werden können. Jede Änderung der Raumausstattung oder -funktionalität ist lange nach der Installation des Dimmers oder Schalters einfach zu handhaben. Positive Schnappbeschläge erfordern kein Werkzeug. Konfigurieren Sie den Dimmer oder Schalter mit einer großen Wippe oder einer beliebigen Kombination von bis zu zwei benachbarten Wippen halber Größe oder einem Dreifachtastenfeld. Jeder CLWI-DIMUNEX wird mit einer vollständigen Auswahl an leeren Schaltflächen geliefert.
Integrierte Tastatur
Da der CLWI-DIMUNEX an das Crestron-Netzwerk angeschlossen ist, kann er auch als Tastatur fungieren und Befehle zum Auslösen von Beleuchtungsszenen im gesamten Raum oder verteilten Audiofunktionen senden. Der Wanddimmer oder -schalter unterstützt bis zu sechs Tasten und dient als hervorragende Steuerschnittstelle in jedem Crestron-System. Der Single-Box-Formfaktor maximiert die Steuerungsfähigkeit auf kleinem Raum und erhöht gleichzeitig die Möglichkeit zur Crestron-Steuerung in jedem Raum. Ebenfalls erhältlich sind ästhetisch abgestimmte Standalone-Tastaturen, die Cresnet®- oder infiNET EX-Kommunikation verwenden.
infiNET EX
Die äußerst zuverlässige drahtlose infiNET EX-Technologie bietet eine zuverlässige bidirektionale HF-Kommunikation in Wohn- oder Geschäftsgebäuden, ohne dass eine Verkabelung der physischen Steuerung erforderlich ist. Mit einer 2,4-GHz-Mesh-Netzwerktopologie fungiert jedes infiNET EX-Gerät als Expander und leitet Befehlssignale an jedes andere infiNET EX-Gerät in Reichweite (ca. 46 m in Innenräumen) weiter, um sicherzustellen, dass jeder Befehl ohne Unterbrechung sein beabsichtigtes Ziel erreicht.
Der CLWI-DIMUNEX kommuniziert mit einem Crestron-Steuerungssystem über ein drahtloses infiNET EX-Gateway (Modell CEN-GWEXER, DIN-AP3MEX oder MC3 [2]). Bis zu 100 infiNET EX-Geräte können in einem einzigen drahtlosen Netzwerk koexistieren, und jedes nicht batteriebetriebene Gerät, das dem Netzwerk hinzugefügt wird, erhöht effektiv die Reichweite und Stabilität des gesamten Netzwerks, indem mehrere redundante Signalpfade bereitgestellt werden [1]. Die integrierte dynamische Frequenzzuweisung überwacht kontinuierlich die HF-Bedingungen und wählt automatisch den klarsten Kanal aus, um Störungen durch benachbarte Netzwerke, schnurlose Telefone und Mikrowellen zu vermeiden.
Optimierte Installation
Zusätzlich zu vor Ort austauschbaren Tasten verfügt der CLWI-DIMUNEX über Schraubklemmen für eine vereinfachte Verkabelung und reduzierte Installationszeit und Materialkosten. Der CLWI-DIMUNEX ist so schlank, dass er in quadratischen Gruppenboxen installiert werden kann. Damit sind sie die perfekte Wahl für Neu- und Nachrüstprojekte.
Hauptmerkmale
drahtlose Kommunikation mit infiNET EX®
Entwickelt für Lasten mit geringer Leistung, insbesondere LEDs
Vor Ort austauschbare, gravierbare Tasten
Erhältlich in Anthrazit oder Weiß
Das stilvolle Bargraph-LED-Array bietet Status-Feedback in Echtzeit
Konfigurierbar für bis zu 6 Tasten
Schraubklemmen für eine einfache Installation
Tragzahlen
Lasttypen Glühlampen, Wolfram-Halogen, magnetische Niederspannung, dimmbare CFL, elektronische Niederspannung, dimmbare LED zur Phasensteuerung
Maximale Belastung pro Kanal 450 VA / Watt
Mindestlast pro Kanal 15 Watt
Strombedarf
220-240 Volt Wechselstrom, 50/60 Hz, Netzstrom
Kontrollen
Tasten Konfigurierbar für 1 Wippe (hoch / runter) oder eine beliebige Kombination von bis zu 2 kleinen Wippen und / oder 2 Drei-Tasten-Tasten;
Das maximale Layout enthält 6 Schaltflächen.
Jede Presse kann per Mausklick, Doppelklick und Halten für bis zu 3 diskrete Funktionen konfiguriert werden.
Programmierbar über Steuerung
Dimmrampenrate 5 Sekunden (Standard), Software einstellbar von 0,01 bis 10 Sekunden
Voreingestellte Überblendzeit 2 Sekunden (Standard), Software einstellbar von 0,01 bis 120 Sekunden
LED-Anzeige
Feedback Bis zu (10) weiße LEDs, abhängig von der Tastenkonfiguration
Kabellos
HF-Transceiver infiNET EX® 2-Wege-HF, 2,4-GHz-ISM-Kanäle 11-26 (2400 bis 2483,5 MHz), Standardkanal 15; IEEE 802.15.4-konform
Reichweite (typisch) 46 m (150 Fuß) in Innenräumen, 76 m (250 Fuß) im Freien bis zu den nächsten Mesh-Netzwerkgeräten;
Vorbehaltlich ortsspezifischer Bedingungen und individueller Gerätefunktionen
Gateway Benötigt ein infiNET EX-Gateway
Verbindungen
Live (1) 14-12 AWG (1 x 1,5 - 2,5 mm2), Schraubklemme, Netzstromversorgung
Neutral (1) 14-12 AWG (1 x 1,5 - 2,5 mm2), Schraubklemme, Neutralanschluss
Dimmed Live (1) 14-12 AWG (1 x 1,5 - 2,5 mm2), Schraubklemme, Lastausgang
Masse (1) Schraubpfosten, Masse
Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Gehäuse
1-fach montierbar in einem 35 mm tiefen quadratischen oder runden Schaltkasten in horizontaler oder vertikaler Positionierung;
Benötigt Bildbaustein (nicht im Lieferumfang enthalten)
Maße
Höhe 72 mm
Breite 72 mm
Tiefe 32 mm (1,24 Zoll) einschließlich Vorderseite mit Knöpfen
Gewicht
85 g
